下面讲解开关（SWITCH.PRT）的创建过程。开关继承了一级控件（FIRST.PRT）相应的外观形状，然后根据参照特征创建出来，这样能保证零部件之间的可装配性。零件模型及相应的模型树如图21.7.1所示。

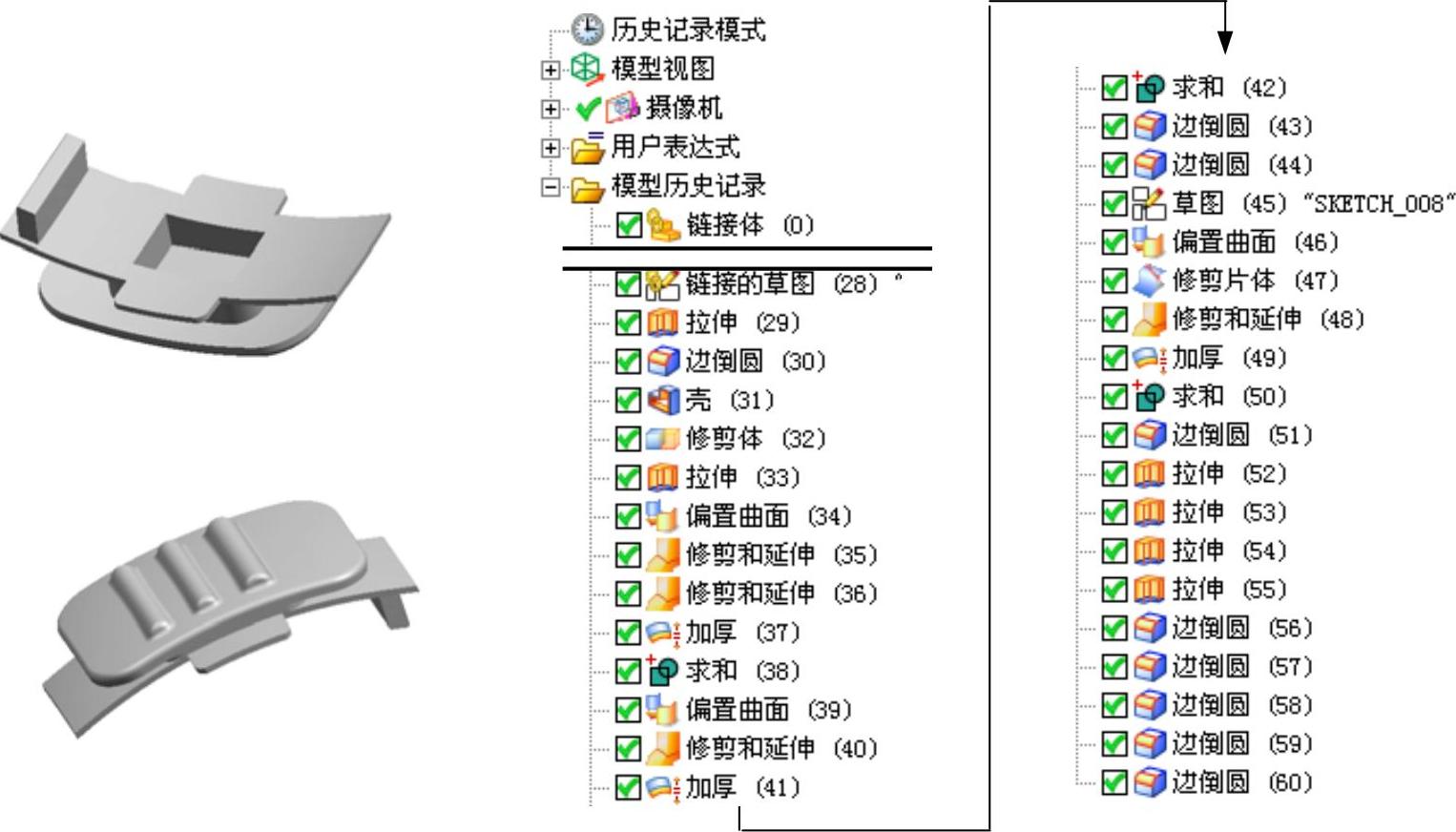

图21.7.1 零件模型及模型树

Step1.创建switch层。在“装配导航器”窗口中的选项上右击，在系统弹出的快捷菜单中选择命令，系统进入一级控件区域，激活总装配；在“装配导航器”窗口中的选项上右击，在系统弹出的快捷菜单中选择命令，系统弹出“新建级别”对话框；单击“新建级别”对话框中的按钮，在弹出的“选择部件名”对话框的文本框中输入文件名switch；单击按钮，系统再次弹出“新建级别”对话框；单击“新建级别”对话框中的按钮，系统弹出“WAVE组件间的复制”对话框，选取一级控件中的实体、片体、草图、基准和CSYS，单击按钮，系统重新弹出“新建级别”对话框；在“新建级别”对话框中单击按钮，完成switch层的创建；在“装配导航器”窗口中的选项上右击，在系统弹出的快捷菜单中选择命令，对模型进行编辑。

Step2.创建图21.7.2所示的零件特征——拉伸1。在绘图区选取图21.7.3所示的草图为拉伸截面（一级控件中绘制的草图）。在下拉列表中选择选项，然后选择草图所在的平面，在区域的下拉列表中选择选项，并在其下的文本框中输入值10；在区域的下拉列表中选择选项，其他参数采用系统默认设置值。

图21.7.2 拉伸1

图21.7.3 截面草图

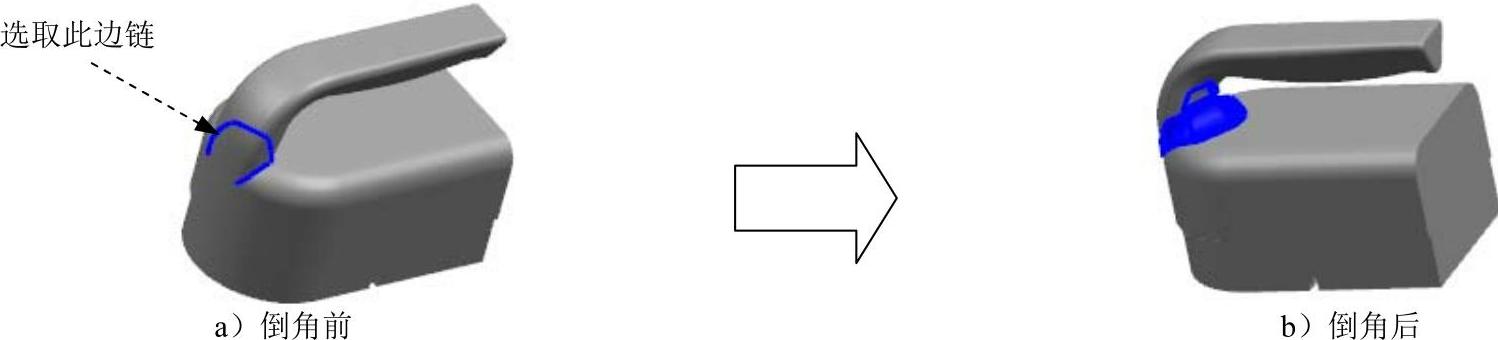

Step3.创建图21.7.4b所示的边倒圆。选择下拉菜单命令，系统弹出“边倒圆”对话框；选择图21.7.4a所示的边链为圆角边；在文本框中输入值10；在“边倒圆”对话框中单击按钮，完成边倒圆特征的创建，结果如图21.7.4b所示。

图21.7.4 边倒圆

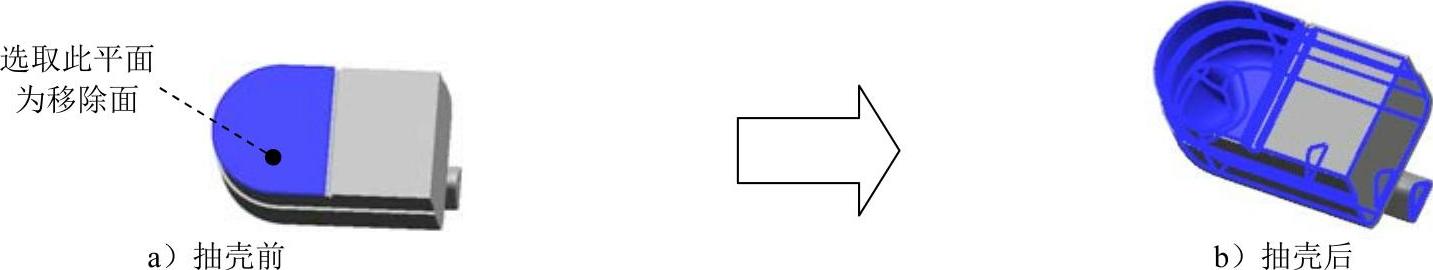

Step4.创建如图21.7.5b所示的抽壳。选择下拉菜单命令（或单击按钮），系统弹出“抽壳”对话框；在“抽壳”对话框区域的下拉列表中选择选项；选择图21.7.5a所示的面为移除面，在区域的文本框中输入值2，其他参数采用系统默认设置值；单击按钮，完成抽壳特征的创建。

图21.7.5 抽壳特征

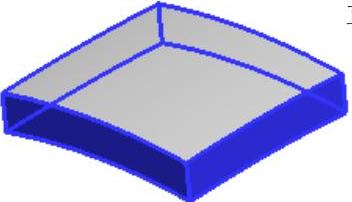

Step5.创建图21.7.6所示的零件特征——修剪体。选取模型实体为修剪的目标体，单击鼠标中键后，选取图21.7.2所示的拉伸1为刀具体，分割方向指向被修剪的部分。

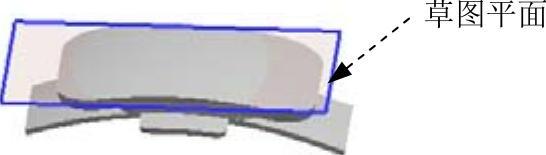

Step6.创建图21.7.7所示的零件特征——拉伸2。选取图21.7.8所示的基准平面为草图平面，绘制图21.7.9所示的截面草图。在下拉列表中选择选项，在区域的下拉列表中选择选项，并在其下的文本框中输入值0；在区域的下拉列表中选择选项；在区域的下拉列表中选择选项，采用系统默认的求差对象。

图21.7.6 修剪体1

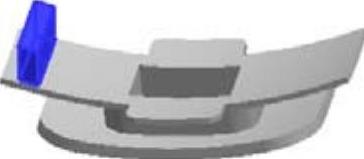

图21.7.7 拉伸2

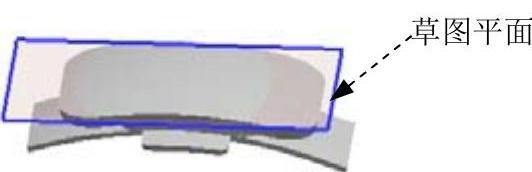

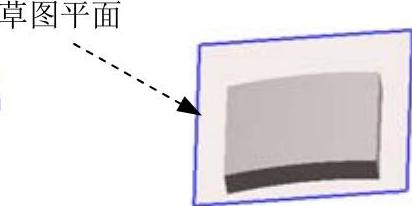

图21.7.8 定义草图平面

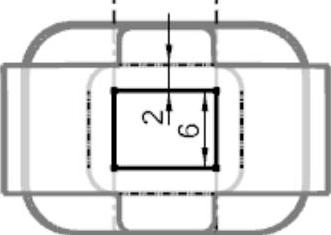

图21.7.9 截面草图

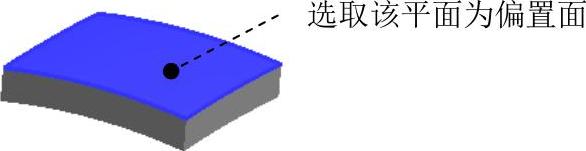

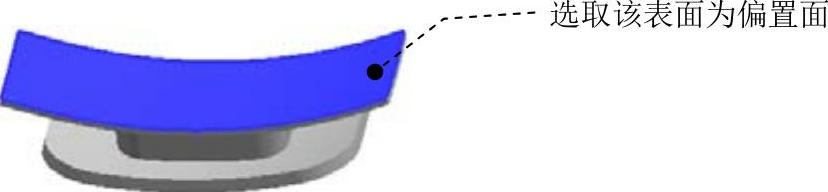

Step7.创建偏置曲面1。选择下拉菜单命令，系统弹出“偏置曲面”对话框；选取图21.7.10所示实体表面为要偏置的曲面；在文本框中输入值0；单击按钮，完成偏置曲面1的创建。

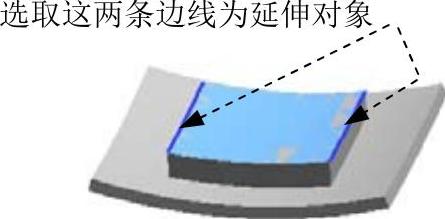

Step8.创建图21.7.11所示的的零件特征——修剪和延伸1。选择下拉菜单命令，系统弹出“修剪和延伸”对话框；在区域的下拉列表中选择选项，选取图21.7.12所示的两条边线为延伸对象；在区域的文本框中输入值5；单击按钮，完成修剪和延伸1的创建。

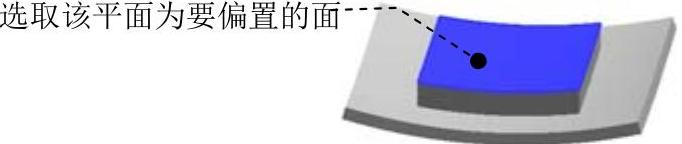

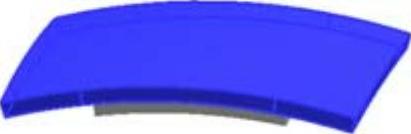

图21.7.10 定义偏置面

图21.7.11 修剪和延伸1

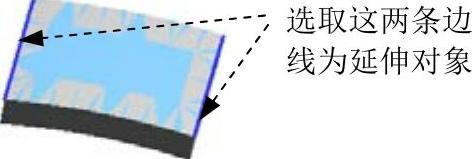

图21.7.12 定义边线

Step9.创建图21.7.13所示的的零件特征——修剪和延伸2。选择下拉菜单命令，系统弹出“修剪和延伸”对话框，在区域的下拉列表中选择选项，选取图21.7.14所示的两条边线为延伸对象；在区域的文本框中输入值3，完成修剪和延伸2的创建。

图21.7.13 修剪和延伸2

图21.7.14 定义边线

Step10.创建图21.7.15所示的加厚1。选择下拉菜单命令，系统弹出“加厚”对话框；选择图形区的曲面为要加厚的面，在区域的文本框中输入值1，加厚方向为指向实体外部；其他参数采用系统默认设置值；单击按钮，完成加厚1的创建。

Step11.创建求和1。选取加厚1为目标体，选取其余的实体为刀具体。完成布尔求和1的创建。

Step12.创建偏置曲面2。选取图21.7.16所示的实体表面为要偏置的面；在文本框中输入值0，其他参数采用系统默认设置值。

图21.7.15 加厚1

图21.7.16 定义偏置面

Step13.创建图21.7.17所示的的零件特征——修剪和延伸3。选择下拉菜单命令，系统弹出“修剪和延伸”对话框；在区域的下拉列表中选择选项，选取图21.7.18所示的两条边线为延伸对象，在区域的文本框中输入值7，其他参数采用系统默认设置值。

Step14.创建图21.7.19所示的加厚2。在图形区选取偏置曲面2、修剪和延伸3为要加厚的面，在区域的文本框中输入值0.5，加厚方向为指向实体外部，其他参数采用系统默认设置值。

Step15.创建求和2。选取加厚2为目标体，选取其余的实体为刀具体。

图21.7.17 修剪和延伸3

图21.7.18 定义边线

图21.7.19 加厚2

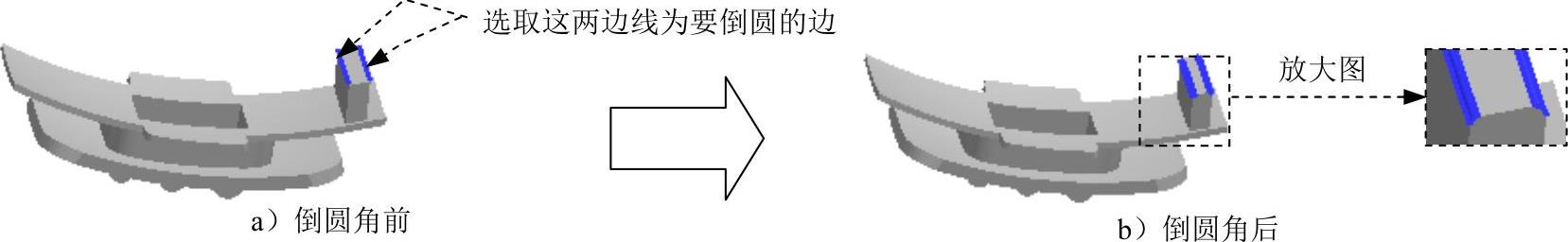

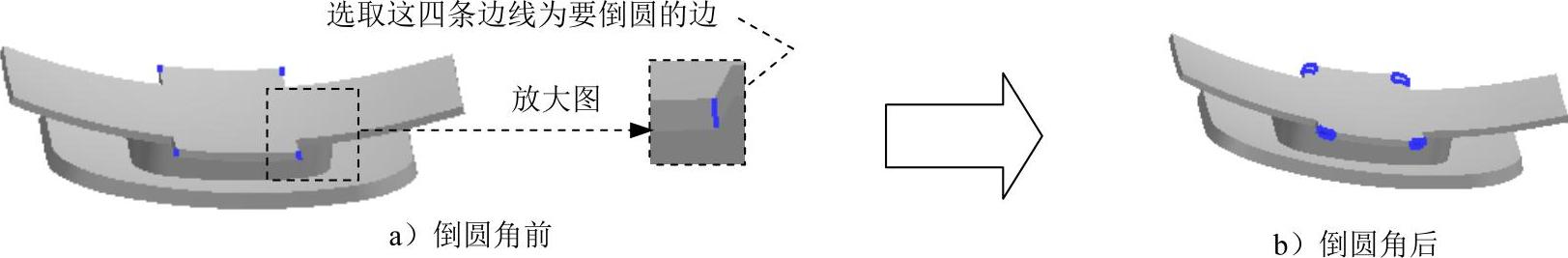

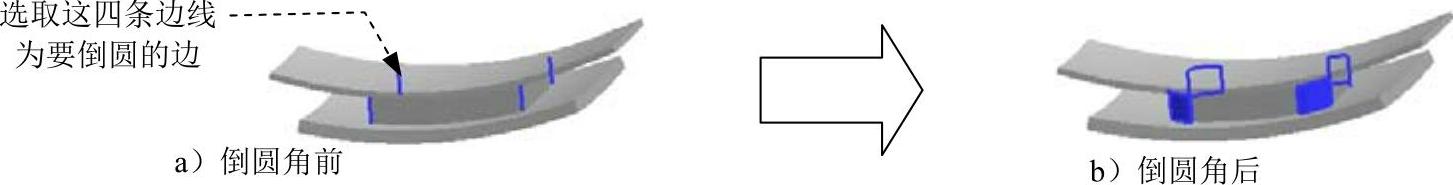

Step16.创建图21.7.20b所示的边倒圆特征1。选择图21.7.20a所示的四条边线为要倒圆的边，并在文本框中输入值2，完成边倒圆特征1的创建。

图21.7.20 边倒圆特征1

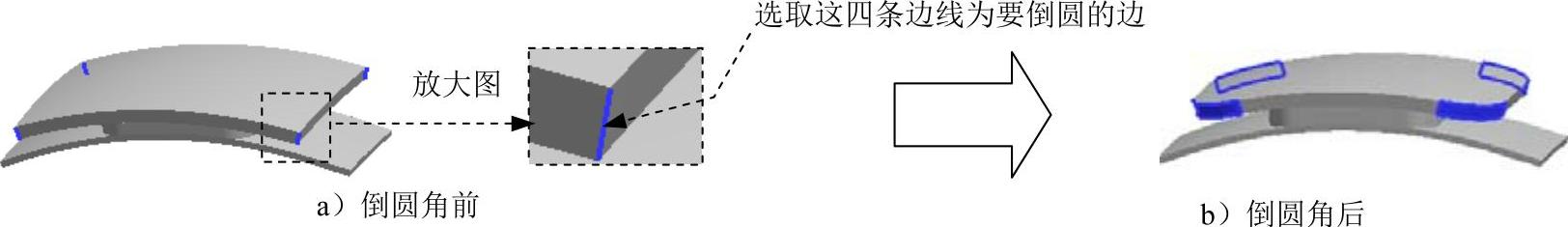

Step17.创建图21.7.21b所示的边倒圆特征2。选择图21.7.21a所示的四条边线为要倒圆的边，并在文本框中输入值4，完成边倒圆特征2的创建。

图21.7.21 边倒圆特征2

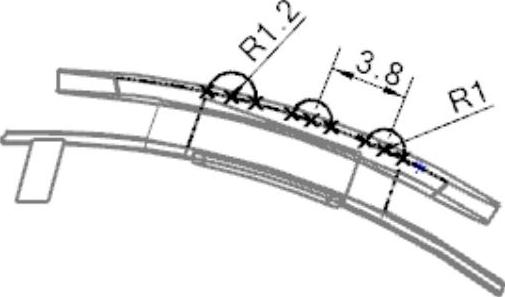

Step18.创建图21.7.22所示的草图1。选取图21.7.23所示的平面为草图平面，进入草图环境，绘制图21.7.22所示的草图1。

图21.7.22 草图1

图21.7.23 定义草图平面

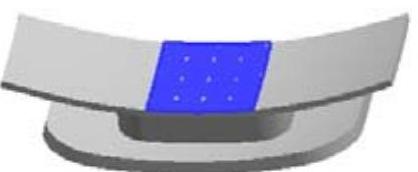

Step19.创建偏置曲面3。选取图21.7.24所示的实体表面为要偏置的曲面；在文本框中输入值0，完成偏置曲面3的创建。

Step20.创建图21.7.25所示的的零件特征——修剪1。选择下拉菜单命令，系统弹出“修剪片体”对话框；选择偏置曲面3为目标体，单击中键确认；选取草图1为边界对象，在区域选中单选项；其他参数采用系统默认设置值；单击按钮，完成修剪的创建。说明：在选取修剪目标体时，选取图21.7.24所示的位置后选取单选项。如果选取中间的部分，应该选中“保留”单选项。

图21.7.24 定义偏置面

图21.7.25 修剪1

Step21.创建图21.7.26所示的的零件特征——修剪和延伸4。选择下拉菜单命令，在区域的下拉列表中选择选项，选取图21.7.27所示的两条边线为延伸对象；在区域的文本框中输入值3。

Step22.创建图21.7.28所示的加厚3。在图形区选取修剪1、修剪和延伸4为要加厚的面，在文本框中输入值0.5，加厚方向为指向实体内部，其他参数采用系统默认设置值。

图21.7.26 修剪和延伸4

图21.7.27 定义边线

图21.7.28 加厚3

Step23.创建求和3。选取加厚3为刀具体，选取其余的实体为目标体，完成求和3的创建。

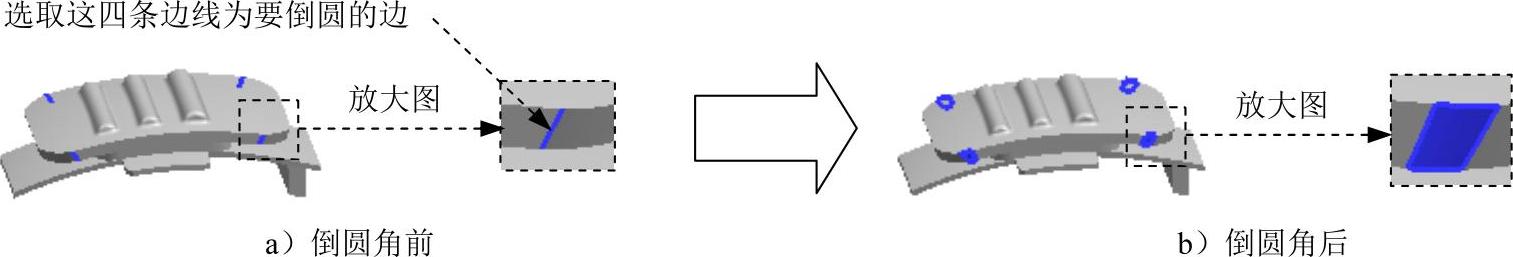

Step24.创建图21.7.29b所示的边倒圆特征3。选择图21.7.29a所示的四条边线为要倒圆的边，并在文本框中输入值1，完成边倒圆特征3的创建。

图21.7.29 边倒圆特征3

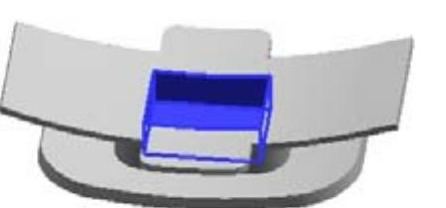

Step25.创建图21.7.30所示的零件特征——拉伸3。选取图21.7.31所示的基准平面为草图平面，绘制图21.7.32所示的截面草图。在区域的下拉列表中选择选项，并在其下的文本框中输入值0。在区域的下拉列表中选择选项；在区域中的下拉列表中选择选项，采用系统默认的求差对象。

图21.7.30 拉伸3

图21.7.31 定义草图平面

图21.7.32 截面草图

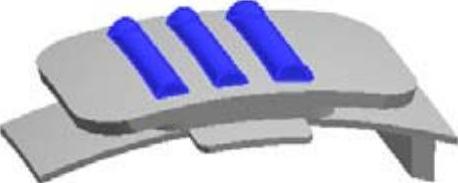

Step26.创建图21.7.33所示的零件特征——拉伸4。选取ZX基准平面为草图平面，绘制图21.7.34所示的截面草图；在“拉伸”对话框区域的下拉列表中选择选项；在区域的下拉列表中选择选项，并在其下的文本框中输入值4.5；在区域中选择选项，采用系统默认的求和对象。

图21.7.33 拉伸4

图21.7.34 截面草图

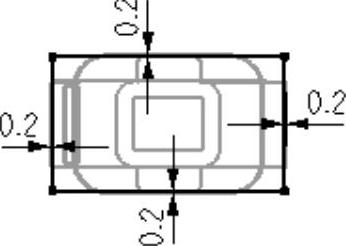

Step27.创建图21.7.35所示的零件特征——拉伸5。选取图21.7.36所示的基准平面为草图平面，绘制图21.7.37所示的截面草图（将最大实体边缘向内偏置0.2）。在下拉列表中选择选项，选择图21.7.36所示的基准平面为草图平面；在区域的下拉列表中选择选项，并在其下的文本框中输入值-5；在区域的下拉列表中选择选项；在区域中的下拉列表中选择选项，采用系统默认的求差对象；在下拉列表中选择选项，并在文本框中输入值0，在文本框中输入值3；其他参数采用系统默认设置值。
