下盖（DOWN_COVER.PRT）继承了一级控件（FIRST.PRT）相应的外观形状，同时获得本身的外形尺寸，零件模型及相应的模型树如图21.6.1所示。

Step1.创建down_cover层。在“装配导航器”窗口中的选项上右击，在系统弹出的快捷菜单中选择命令，系统进入一级控件区域；激活一级控件；在“装配导航器”窗口中的选项右击，在系统弹出的快捷菜单中选择命令，系统弹出“新建级别”对话框；单击“新建级别”对话框中的按钮，在弹出的“选择部件名”对话框的文本框中输入文件名down_cover；单击按钮，系统再次弹出“新建级别”对话框；单击“新建级别”对话框中的按钮，系统弹出“WAVE组件间的复制”对话框；选取一级控件中的实体、片体、草图、基准和CSYS，单击按钮，系统重新弹出“新建级别”对话框；在“新建级别”对话框中单击按钮，完成down_cover层的创建；在“装配导航器”窗口中的选项上右击，在系统弹出的快捷菜单中选择命令，对模型进行编辑。

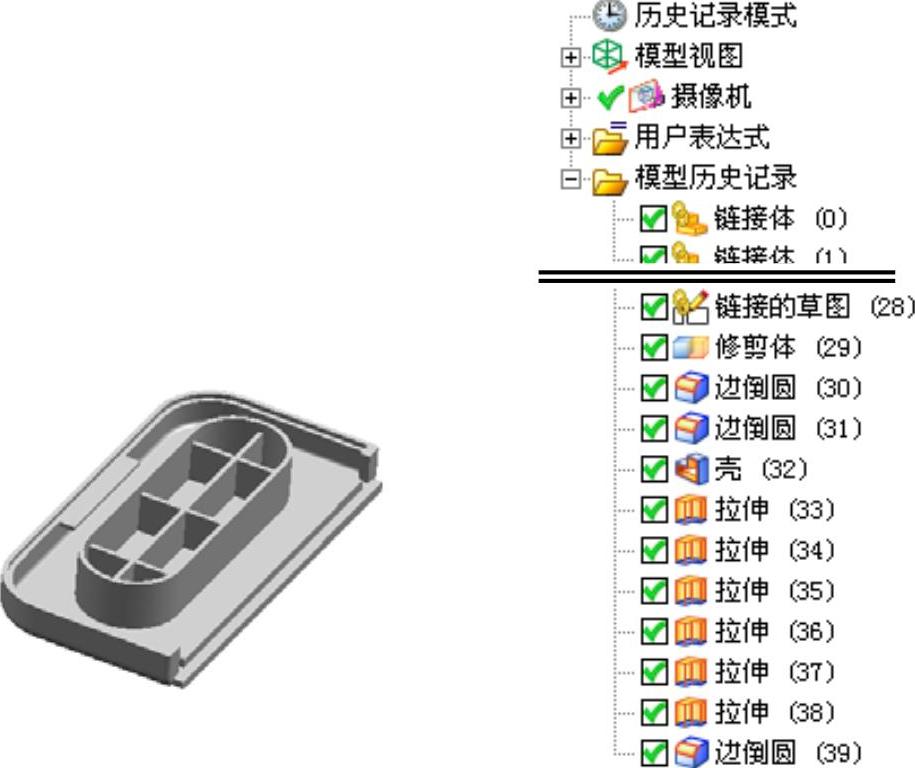

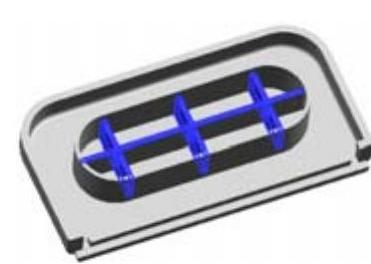

图21.6.1 零件模型及模型树

Step2.创建图21.6.2所示的零件特征——修剪体。选取图21.6.3所示的模型体为修剪的目标体，单击鼠标中键，选取图21.6.3所示的片体为刀具体，单击按钮；使箭头指向被修剪的部分，完成修剪体的创建（隐藏片体）。

图21.6.2 修剪体

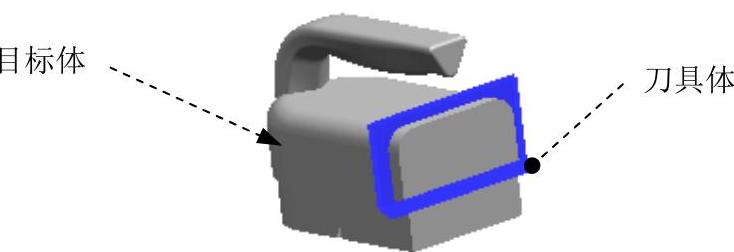

图21.6.3 定义目标对象

Step3.创建图21.6.4b所示的边倒圆特征1。选择图21.6.4a所示的两条边线为要倒圆的边，并在文本框输入值3，完成边倒圆特征1的创建。

图21.6.4 边倒圆特征1

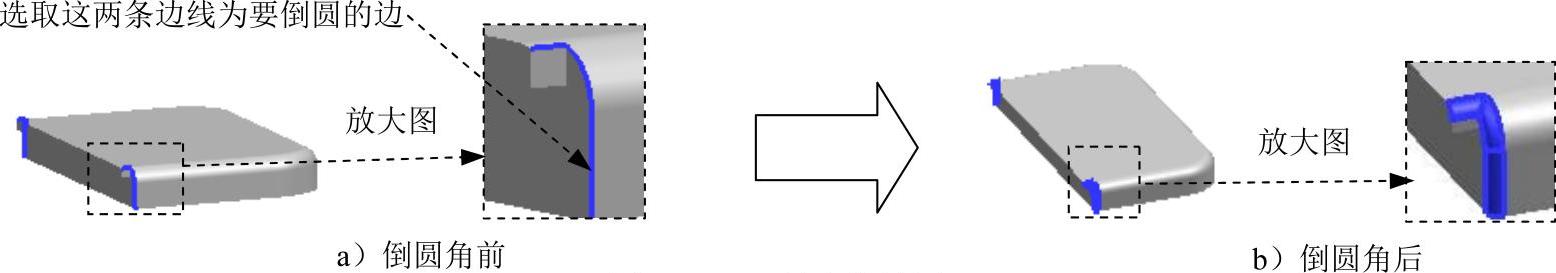

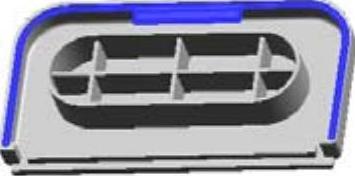

Step4.创建图21.6.5b所示的边倒圆特征2。选择图21.6.5a所示的两条边线为要倒圆的边，并在文本框输入值1。

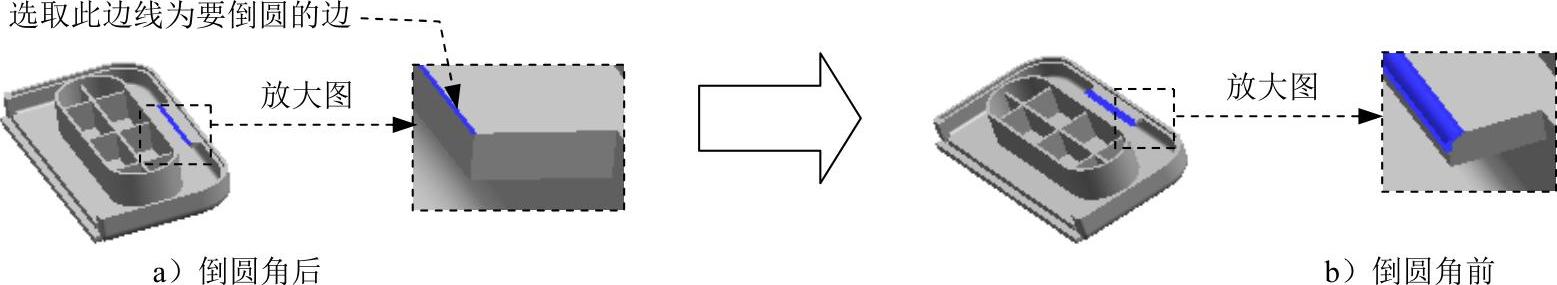

图21.6.5 边倒圆特征2

Step5.创建图21.6.6所示的抽壳。选择下拉菜单命令（或单击按钮），系统弹出“抽壳”对话框；在“抽壳”对话框区域的下拉列表中选择选项；选择图21.6.7所示的面为移除面，在区域的文本框中输入值2，其他参数采用系统默认设置值；单击按钮，完成抽壳特征的创建。

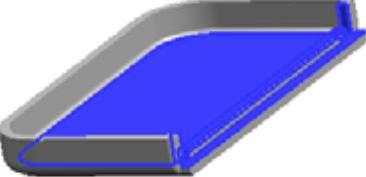

图21.6.6 抽壳特征

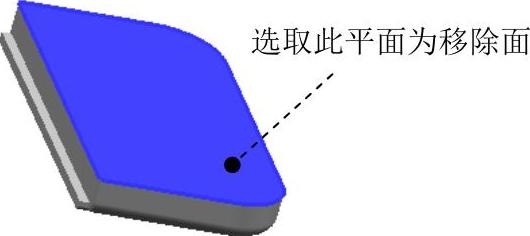

图21.6.7 定义移除面

Step6.创建图21.6.8所示的零件特征——拉伸1。选取图21.6.9所示的平面为草图平面，进入草图环境，绘制图21.6.10所示的截面草图；在“拉伸”对话框区域的下拉列表中选择选项；在区域的下拉列表中选择选项，并在其下的文本框中输入值0；在区域的下拉列表中选择选项，在区域中选择选项，采用系统默认的求差对象。

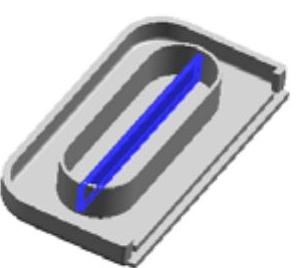

图21.6.8 拉伸1

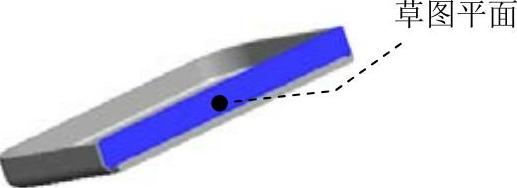

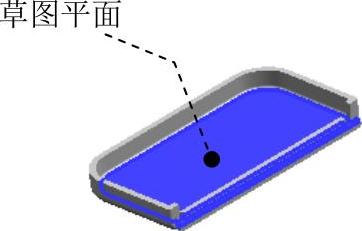

图21.6.9 定义草图平面

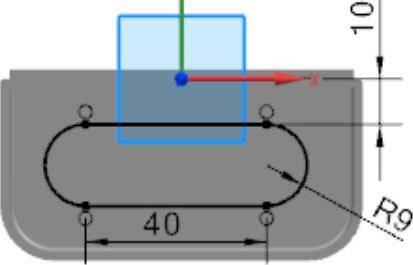

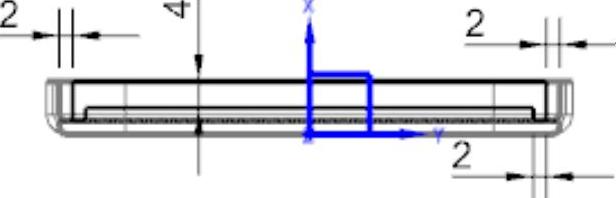

图21.6.10 截面草图

Step7.创建图21.6.11所示的零件特征——拉伸2。选取图21.6.12所示的平面为草图平面，绘制图21.6.13所示的截面草图；在“拉伸”对话框区域的下拉列表中选择选项；在区域的下拉列表中选择选项，并在其下的文本框中输入值0；在区域的下拉列表中选择选项，并在其下的文本框中输入值10；其他参数采用系统默认设置值。在区域中选择选项，采用系统默认的求和对象；在下拉列表中选择选项，并在文本框中输入值0，在文本框中输入值1；其他参数采用系统默认设置值。

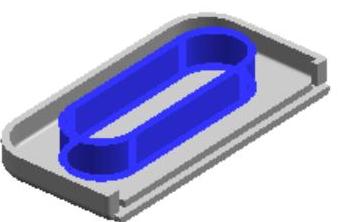

图21.6.11 拉伸2

图21.6.12 定义草图平面

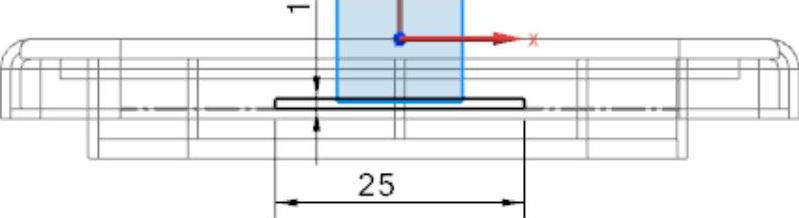

图21.6.13 截面草图

Step8.创建图21.6.14所示的零件特征——拉伸3。选取图21.6.12所示的平面为草图平面，绘制图21.6.15所示的截面草图。在“拉伸”对话框区域的下拉列表中选择选项；在区域的下拉列表中选择选项，并在其下的文本框中输入值0；在区域的下拉列表中选择选项，并在其下的文本框中输入值8；其他参数采用系统默认设置值。在区域中选择选项，采用系统默认的求和对象；在下拉列表中选择选项，并在文本框中输入值0.5；其他参数采用系统默认设置值。

图21.6.14 拉伸3

图21.6.15 截面草图

Step9.创建图21.6.16所示的零件特征——拉伸4。选取图21.6.12所示的平面为草图平面，绘制图21.6.17所示的截面草图。在“拉伸”对话框区域的下拉列表中选择选项；在区域的下拉列表中选择选项，并在其下的文本框中输入值0；在区域的下拉列表中选择选项，并在其下的文本框中输入值8；其他参数采用系统默认设置值。在区域中选择选项，采用系统默认的求和对象。

图21.6.16 拉伸4

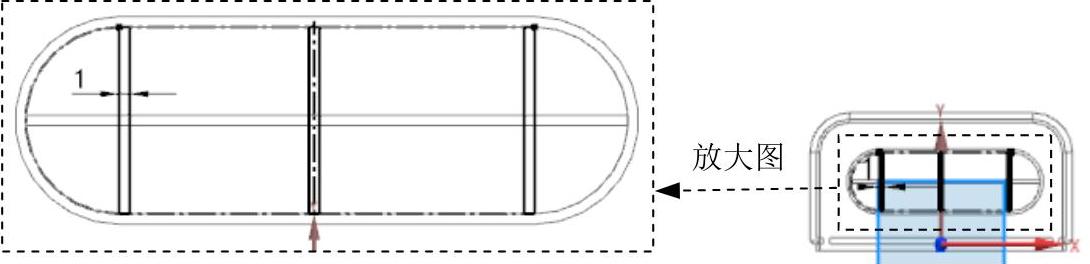

图21.6.17 截面草图

Step10.创建图21.6.18所示的零件特征——拉伸5。在绘图区选取图21.6.19所示的草图为拉伸截面。在“拉伸”对话框区域的下拉列表中选择选项；在区域的下拉列表中选择选项，并在其下的文本框中输入值0；在区域的下拉列表中选择选项，并在其下的文本框中输入值1；在下拉列表中选择选项，并在文本框输入值-1，在文本框输入值0。在区域中选择选项，采用系统默认的求差对象。

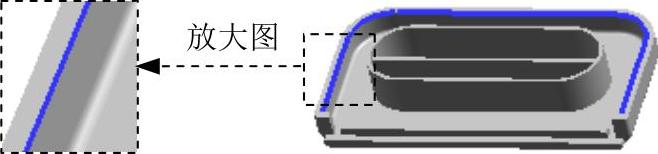

图21.6.18 拉伸5

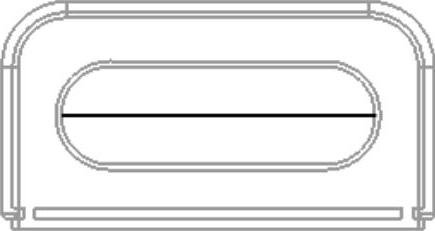

图21.6.19 截面草图

Step11.创建图21.6.20所示的零件特征——拉伸6。选取图21.6.21所示的平面为草图平面，绘制图21.6.22所示的截面草图。在“拉伸”对话框区域的下拉列表中选择选项；在区域的下拉列表中选择选项，并在其下的文本框中输入值0；在区域的下拉列表中选择选项，并在其下的文本框中输入值3；在区域中选择选项，采用系统默认的求和对象。
