四级控件（FOURTH.PRT）是从三级控件（THIRD.PRT）中分割出来的，它为后面的零部件提供外形及尺寸。下面讲解四级控件的创建过程，零件模型及模型树如图21.5.1所示。

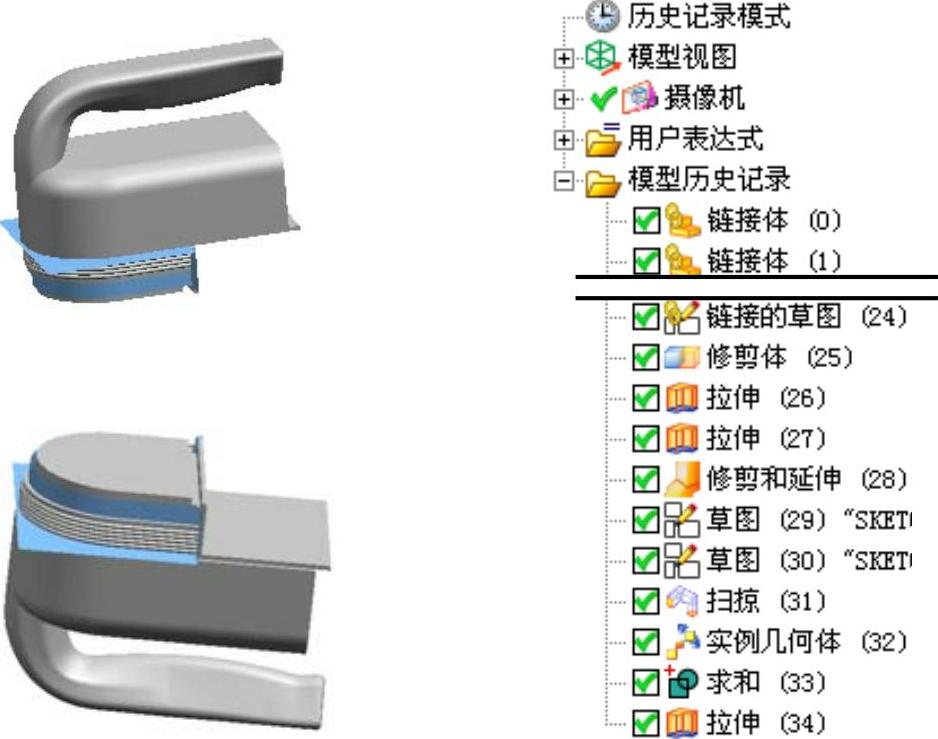

图21.5.1 零件模型及模型树

Step1.创建fourth层。在“装配导航器”窗口的选项上右击，在系统弹出的快捷菜单中选择命令，系统弹出“新建级别”对话框；单击“新建级别”对话框中的按钮，在弹出的“选择部件名”对话框的文本框中输入文件名fourth；单击按钮，系统再次弹出“新建级别”对话框；单击“新建级别”对话框中的按钮，系统弹出“WAVE组件间的复制”对话框，选取三级控件中的实体、片体、草图、基准和CSYS；单击按钮，系统重新弹出“新建级别”对话框；在“新建级别”对话框中单击按钮，完成fourth层的创建；在“装配导航器”窗口中的选项上右击，在系统弹出的快捷菜单中选择命令，对模型进行编辑。

Step2.创建图21.5.2所示的零件特征——修剪体。选取图21.5.3所示的模型体为要修剪的目标体，单击鼠标中键，选取图21.5.3所示的片体为刀具体（将图21.5.3所示的片缝合后再做修剪体操作）；分割方向指向被修剪的部分，完成修剪体的创建（隐藏片体）。

图21.5.2 修剪体

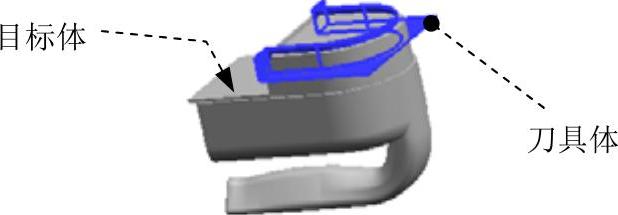

图21.5.3 定义目标对象

Step3.创建图21.5.4所示的零件特征——拉伸1。选取ZX基准平面为草图平面。进入草图环境，绘制图21.5.5所示的截面草图；在“拉伸”对话框区域的下拉列表中选择选项，在区域的下拉列表中选择选项，并在其下的文本框中输入值50，在区域的下拉列表中选择选项；其他参数采用系统默认设置值。

图21.5.4 拉伸1

图21.5.5 截面草图

Step4.创建图21.5.6所示的零件特征——拉伸2。选择下拉菜单命令；选取图21.5.7所示的平面（拉伸特征1的平面）为草图平面，绘制图21.5.8所示的截面草图；在“拉伸”对话框区域的下拉列表中选择选项；在“拉伸”对话框区域的下拉列表中选择选项，并在其下的文本框中输入值0；在区域的下拉列表中选择选项，并在其下的文本框中输入值25；其他参数采用系统默认设置值；在区域的下拉列表中选择选项，单击对话框中的按钮，完成拉伸2的创建。

图21.5.6 拉伸2

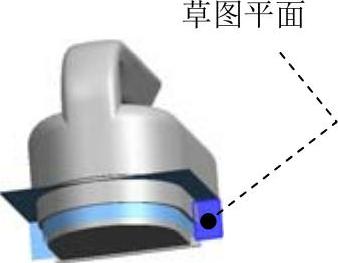

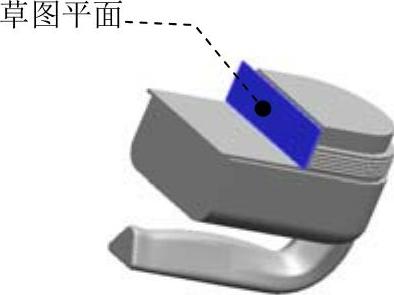

图21.5.7 定义草图平面

图21.5.8 截面草图

Step5.创建图21.5.9所示的的零件特征——修剪和延伸。选择下拉菜单命令，在区域的下拉列表中选择选项，选取拉伸1为目标体，选取拉伸2为刀具体，在区域的下拉列表中选择选项，然后选中复选项，使修剪方向的箭头均指向保留部分；单击按钮，完成修剪和延伸的创建。

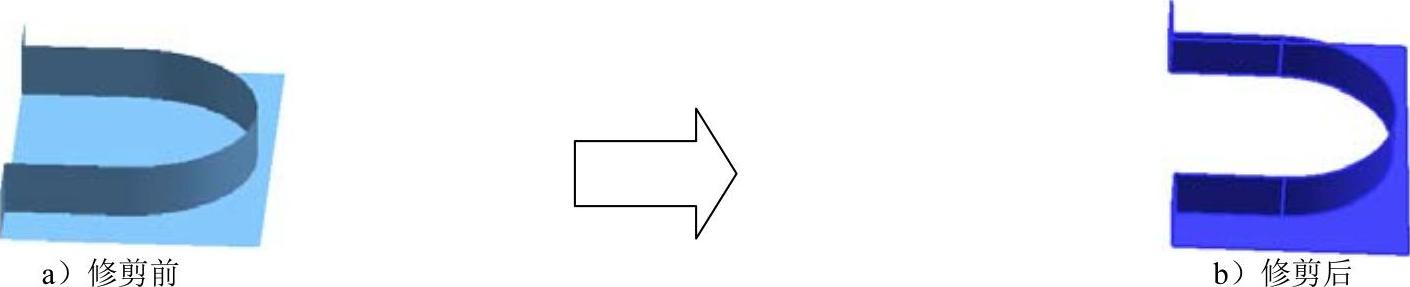

图21.5.9 修剪和延伸

Step6.创建图21.5.10所示的草图1。选取图21.5.7所示的平面（拉伸特征1的平面）为草图平面，进入草图环境，绘制图21.5.10所示的草图1。

Step7.创建图21.5.11所示的草图2。选取图21.5.12所示的平面（拉伸特征2的平面）为草图平面，绘制图21.5.11所示的封闭草图。

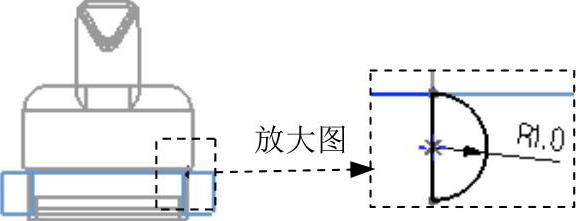

图21.5.10 草图1

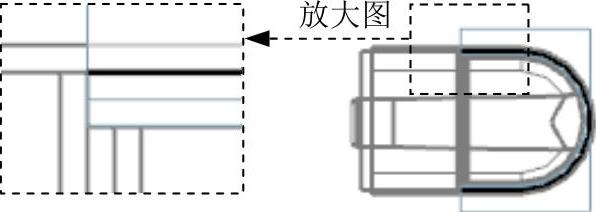

图21.5.11 草图2

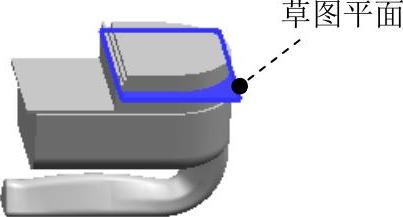

图21.5.12 定义草图平面

Step8.创建图21.5.13所示的零件特征——扫掠。选择下拉菜单命令，系统进入“沿引导线扫掠”对话框；选择截面草图2为扫掠截面，单击中键，选取截面草图1为引导线；在区域中的文本框中输入值0，并在文本框中输入值0，其他采用系统默认设置值；单击按钮，完成扫掠特征的创建。

Step9.创建图21.5.14所示的零件特征——阵列几何体特征。选择下拉菜单命令，系统弹出“阵列几何体特征”对话框；在对话框的下拉列表中选择选项；选取扫掠为阵列几何体特征；在区域的下拉列表中选择选项，在下拉列表中选择选项，然后在文本框中输入阵列数量为5，在文本框中输入阵列节距值为2；其他参数采用系统默认设置值；单击按钮，完成阵列几何体特征的创建。

图21.5.13 扫掠1

图21.5.14 阵列几何体特征

Step10.创建求和。选取图21.5.15所示的实体为目标体；选取扫掠1和阵列几何体特征1为刀具体，完成求和的创建。

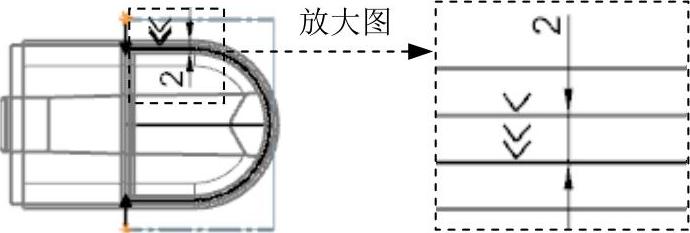

Step11.创建图21.5.16所示的零件特征——拉伸3。选取图21.5.16所示的平面为草图平面，绘制图21.5.17所示的截面草图；在“拉伸”对话框区域的下拉列表中选择选项；在“拉伸”对话框区域的下拉列表中选择选项，并在其下的文本框中输入值0；在区域的下拉列表中选择选项，并在其下的文本框中输入值2；在区域中选择选项，采用系统默认的求和对象。
