三级控件的零件建模与特征创建
【摘要】：图21.4.1 零件模型及模型树Step1.创建third层。Step3.创建图21.4.4所示的零件特征——拉伸1。图21.4.6 拉伸特征2图21.4.6 拉伸特征2图21.4.7 定义草图平面图21.4.7 定义草图平面图21.4.8 截面草图图21.4.8 截面草图Step5.创建图21.4.9所示的的零件特征——修剪和延伸。
三级控件（THIRD.PRT）是在继承二级控件（SECOND.PRT）的基础上创建出来的一个控件，它为后面要创建的四级控件提供整体外形及尺寸。下面讲解三级控件的创建过程，零件模型及相应的模型树如图21.4.1所示。
图21.4.1 零件模型及模型树
Step1.创建third层。在“装配导航器”窗口中的
选项上右击，在系统弹出的快捷菜单中选择
命令，系统弹出“新建级别”对话框；单击“新建级别”对话框中的
按钮，在弹出的“选择部件名”对话框的
文本框中输入文件名third；单击
按钮，系统再次弹出“新建级别”对话框；单击“新建级别”对话框中的
按钮，系统弹出“WAVE组件间的复制”对话框；选取二级控件中的实体、片体、草图、基准和CSYS，然后单击
按钮，系统重新弹出“新建级别”对话框；在“新建级别”对话框中单击
按钮，完成third层的创建；在“装配导航器”窗口中的
选项上右击，系统弹出快捷菜单，在此快捷菜单中选择
命令，对模型进行编辑。

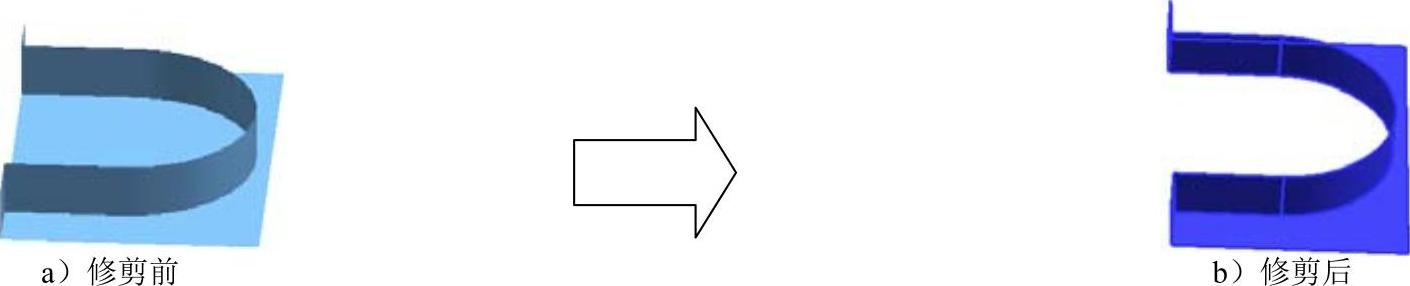

Step2.创建图21.4.2所示的零件特征——修剪体。选取图21.4.3所示的模型体为要修剪的目标体，单击鼠标中键后选取图21.4.3所示的片体为刀具体；单击
按钮，使箭头指向被修剪的部分，完成修剪体的创建。
图21.4.2 修剪体

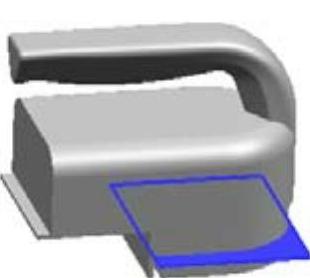

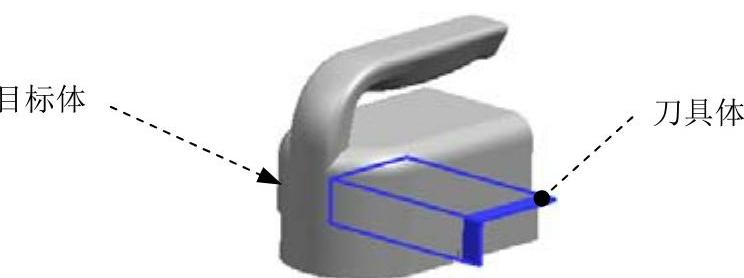

图21.4.3 定义目标对象
Step3.创建图21.4.4所示的零件特征——拉伸1。选取ZX基准平面为草图平面，进入草图环境，绘制图21.4.5所示的截面草图；在“拉伸”对话框
区域的
下拉列表中选择
选项；在
区域的
下拉列表中选择
选项，并在其下的
文本框中输入值50；在
区域的
下拉列表中选择
选项；其他参数采用系统默认设置值。
图21.4.4 拉伸特征1
图21.4.5 截面草图
Step4.创建图21.4.6所示的零件特征——拉伸2；选取图21.4.7所示的平面（拉伸1的平面）为草图平面，绘制图21.4.8所示的截面草图；在“拉伸”对话框
区域的
下拉列表中选择
选项；在“拉伸”对话框
区域的
下拉列表中选择
选项，并在其下的
文本框中输入值0；在
区域的
下拉列表中选择
选项，并在其下的
文本框中输入值15；其他参数采用系统默认设置值。在
区域的
下拉列表中选择
选项；单击对话框中的
按钮，完成拉伸2的创建。
图21.4.6 拉伸特征2

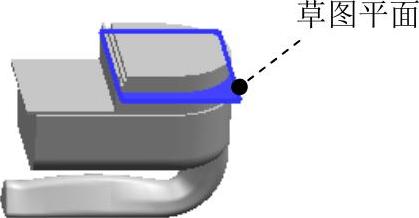

图21.4.7 定义草图平面

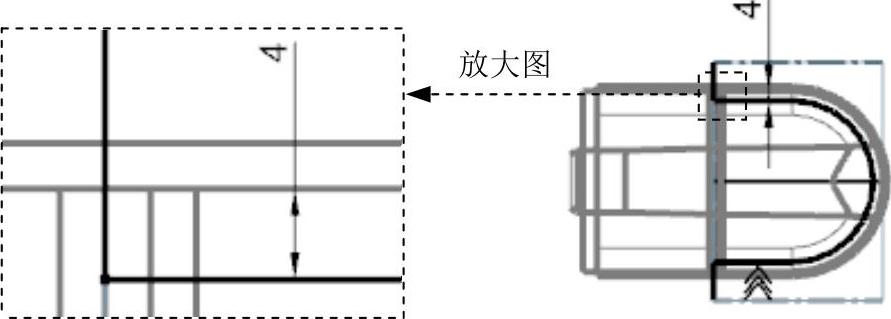

图21.4.8 截面草图
Step5.创建图21.4.9所示的的零件特征——修剪和延伸。选择下拉菜单
命令，在
区域的下拉列表中选择
选项，选取拉伸1为要修剪的目标体，选取拉伸2为刀具体，在
区域的
下拉列表中选择
选项，然后选中
复选项，使修剪方向的箭头均指向保留部分；单击
按钮，完成修剪和延伸的创建。

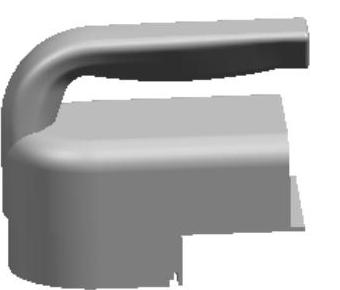

图21.4.9 修剪与延伸
Step6.保存零件模型。选择下拉菜单
命令，即可保存零件模型。
