本实例介绍了鼠标滚轮的设计过程，主要运用了旋转、拉伸和倒圆角等命令。零件模型及模型树如图20.8.1所示。

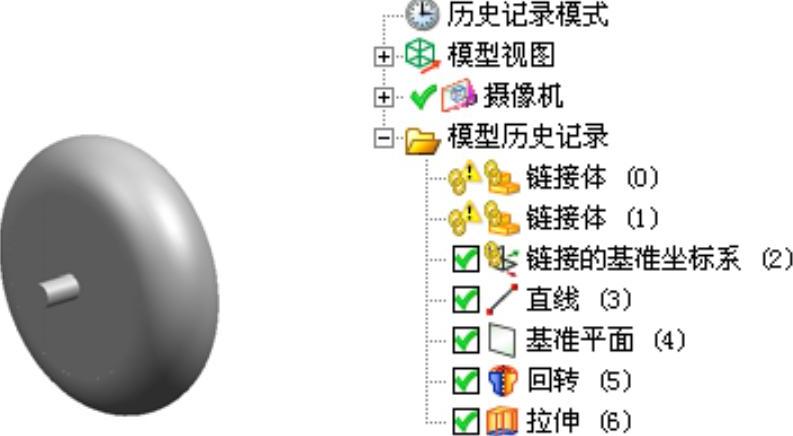

图20.8.1 模型及模型树
Step1.创建trolley层。在“装配导航器”窗口中的
选项上右击，在弹出的快捷菜单中选择
命令，系统弹出“新建级别”对话框。单击“新建级别”对话框中的
按钮，在弹出的“选择部件名”对话框的
文本框中输入文件名trolley，单击
按钮，系统再次弹出“新建级别”对话框。单击“新建级别”对话框中的
按钮，系统弹出“WAVE组件间的复制”对话框；选取图20.8.2所示的曲面（13.7节中Step28抽取的两个曲面）和基准为要复制的几何体，单击
按钮，系统重新弹出“新建级别”对话框。在“新建级别”对话框中单击
按钮，完成trolley层的创建。在“装配导航器”窗口中的
选项上右击，在弹出的快捷菜单中选择
命令，对模型进行编辑。
Step2.添加图20.8.3所示的直线。选择下拉菜单
命令，系统弹出“直线”对话框。在“直线”对话框
区域的
下拉列表中选择
选项，选取图20.8.4所示的圆弧1的圆心；在
区域的
下拉列表中选择
选项，选取图20.8.4所示的圆弧2的圆心；单击
按钮，完成直线的添加。
图20.8.2 定义复制几何体

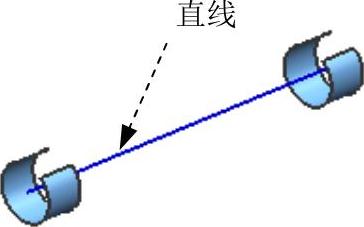

图20.8.3 创建直线

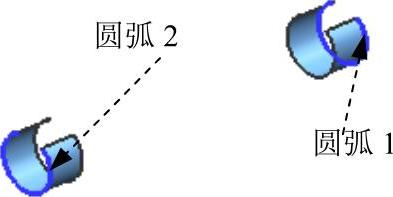

图20.8.4 定义通过点
Step3.添加图20.8.5所示的基准平面。选择下拉菜单
命令，系统弹出“基准平面”对话框。在“基准平面”对话框
区域的下拉列表中选择
选项，选取图20.8.6所示的圆心为通过点，在
区域的
下拉列表中选择
选项；其他参数采用系统默认设置值；单击
按钮，完成基准平面1的添加。

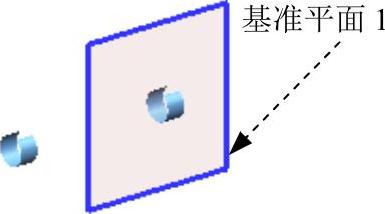

图20.8.5 基准平面1

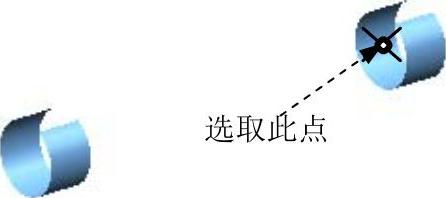

图20.8.6 定义通过点
Step4.创建图20.8.7所示的零件特征——旋转。选择
命令（或单击
按钮），系统弹出“旋转”对话框；单击
区域中的
按钮，系统弹出“创建草图”对话框；在绘图区选取基准平面1为草图平面，单击
按钮，进入草图环境，绘制图20.8.8所示的截面草图，单击
按钮，退出草图环境；在绘图区域中选取图20.8.9所示的直线为旋转轴；在“旋转”对话框
区域的
下拉列表中选择
选项，并在
文本框中输入值0，在
下拉列表中选择
选项，并在
文本框中输入值360；在
区域中选择
选项；单击
按钮，完成旋转特征的创建。
图20.8.7 旋转特征
图20.8.8 截面草图

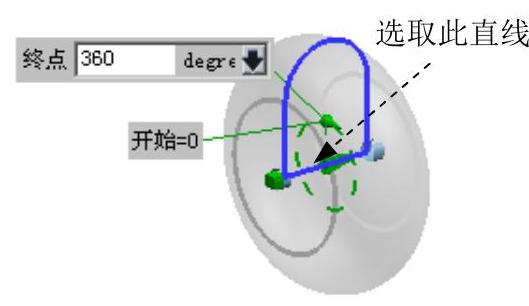

图20.8.9 定义旋转轴
Step5.添加图20.8.10所示的零件特征——拉伸。选择下拉菜单
命令（或单击
按钮），系统弹出“拉伸”对话框；单击“拉伸”对话框中的“绘制截面”按钮
，系统弹出“创建草图”对话框；单击
按钮，选取ZX基准平面为草图平面，单击
按钮，进入草图环境，绘制图20.8.11所示的截面草图（截面草图与复制的几何体同心且等圆弧），单击
按钮，退出草图环境；在
下拉列表中选择
选项；在
区域的
下拉列表中选择
选项，并在其下的
文本框中输入值5.5；在
区域中选择
选项，系统将自动与模型中唯一个体进行布尔求和运算；单击“拉伸”对话框中的
按钮，完成拉伸特征的创建。
图20.8.10 拉伸特征
图20.8.11 截面草图
Step6.设置隐藏。设置基准和片体隐藏。
Step7.保存零件模型。选择下拉菜单
命令，即可保存零件模型。
