如何创建下盖的边倒圆特征？

下面讲解下盖（down_cover）的创建过程，下盖是从一级控件中分割出来的一部分，从而也继承了一级控件的相应外观形状，同时也为滚轮的创建提供必要的尺寸参考。此处将分割出的模型进行相应的细化，即得到零件模型。零件模型及模型树如图20.7.1所示。

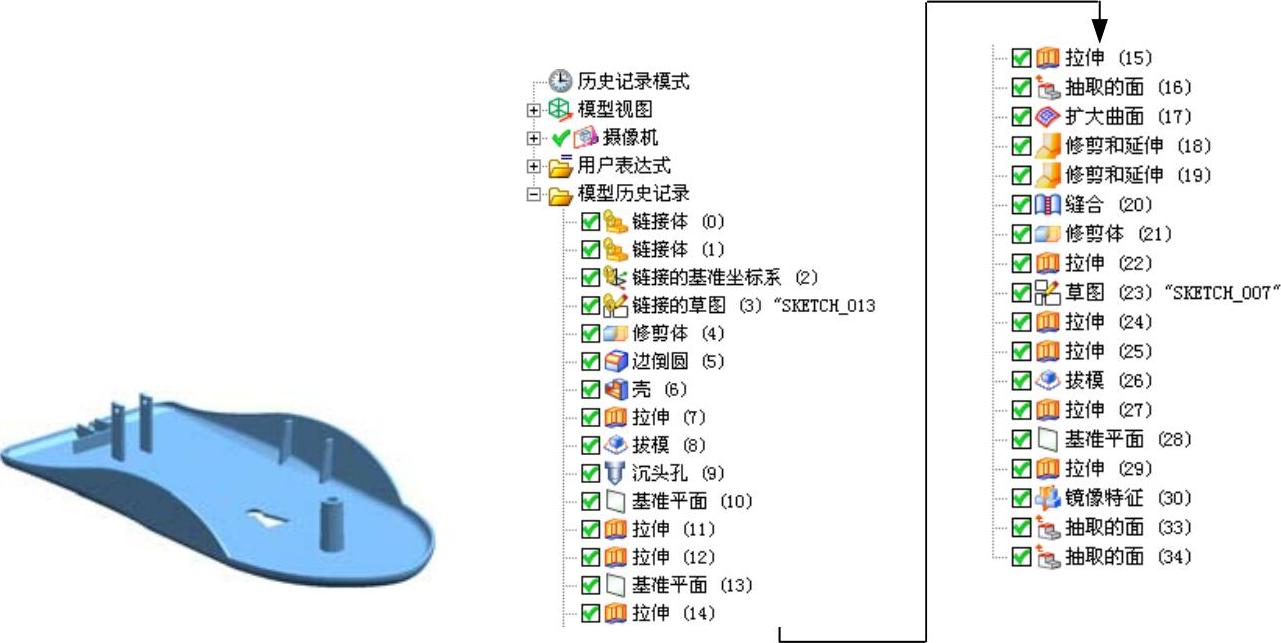

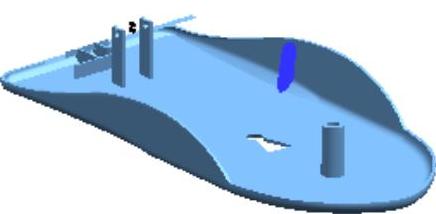

图20.7.1 模型及模型树

Step1.创建down_cover层。在“装配导航器”窗口中的选项上右击，在弹出的快捷菜单中选择命令，系统在“装配导航器”中显示mouse部件。激活总装配，在“装配导航器”窗口中的选项上右击，在弹出的快捷菜单中选择命令，系统弹出“新建级别”对话框。单击“新建级别”对话框中的按钮，在弹出的“选择部件名”对话框的文本框中输入文件名downcover，单击按钮，系统再次弹出“新建级别”对话框。单击“新建级别”对话框中的按钮，系统弹出“WAVE组件间的复制”对话框，选取实体、片体、草图及基准作为要复制的几何体，单击按钮，系统重新弹出“新建级别”对话框。在“新建级别”对话框中单击按钮，完成downcover层的创建；在“装配导航器”窗口中的选项上右击，在弹出的快捷菜单中选择命令，对模型进行编辑。

Step2.添加图20.7.2所示的修剪体特征。选择下拉菜单命令，系统弹出“修剪体”对话框；选取图20.7.3所示的目标体，单击中键确认，选取图20.7.3所示的刀具体，修剪后如图20.7.2所示；在“修剪体”对话框中单击按钮，完成修剪体特征的添加（隐藏刀具体）。

图20.7.2 修剪体特征

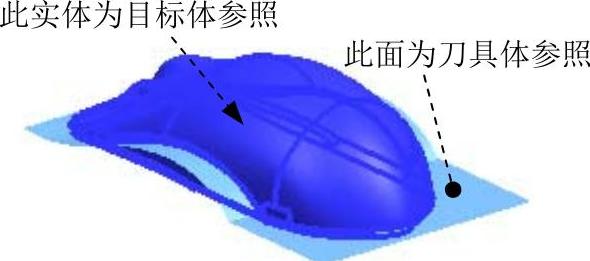

图20.7.3 定义目标体和刀具体

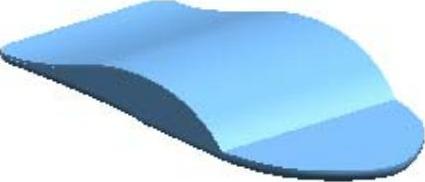

Step3.创建图20.7.4b所示的边倒圆特征。选择下拉菜单命令，系统弹出“边倒圆”对话框；在区域中单击按钮，选择图20.7.4a所示的边线为边倒圆参照，并在文本框中输入数值2.5；单击按钮，完成边倒圆特征的创建。

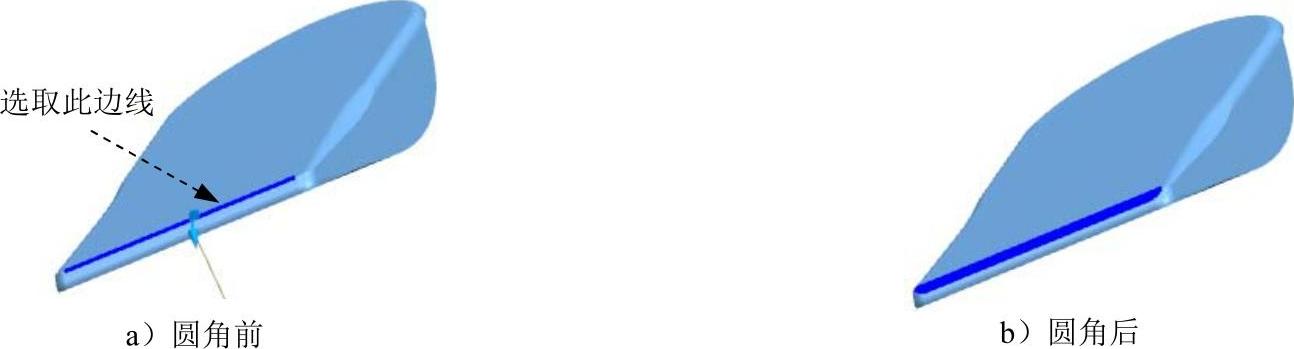

图20.7.4 边倒圆特征4

Step4.添加图20.7.5的零件特征——抽壳。选择下拉菜单命令（或单击按钮），系统弹出“抽壳”对话框；在“抽壳”对话框区域的下拉列表中选择选项；选择图20.7.6所示的面为移除面，在区域的文本框中输入值1；单击按钮，调整抽壳方向向外，其他参数采用系统默认设置值；在“抽壳”对话框中单击按钮，完成抽壳特征的添加。

图20.7.5 抽壳特征

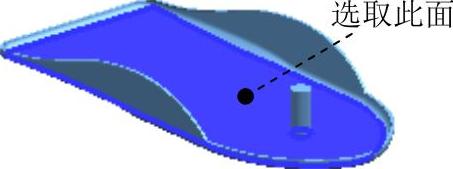

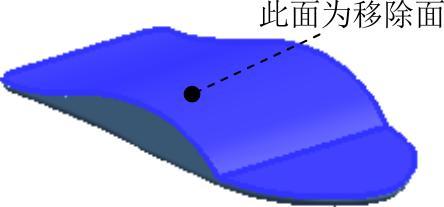

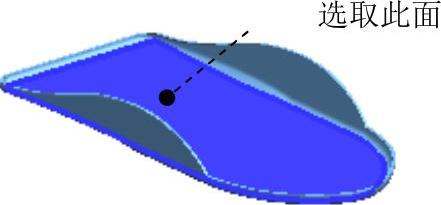

图20.7.6 定义移除面

Step5.添加图20.7.7所示的零件特征——拉伸1。选择下拉菜单命令（或单击按钮），系统弹出“拉伸”对话框；单击“拉伸”对话框中的“绘制截面”按钮，系统弹出“创建草图”对话框；单击按钮，选取图20.7.8所示的模型表面为草图平面，单击按钮，进入草图环境，绘制图20.7.9所示的截面草图，单击按钮，退出草图环境；在下拉列表中选择选项；在区域的下拉列表中选择选项，在区域的下拉列表中选择选项，并在其下的文本框中输入值15；在区域中选择选项，系统将自动与模型中唯一个体进行布尔求和运算；单击“拉伸”对话框中的按钮，完成拉伸特征1的创建。

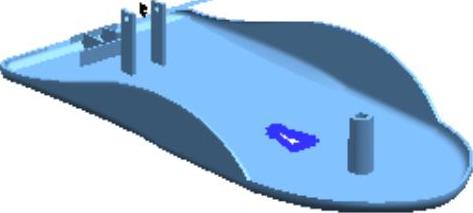

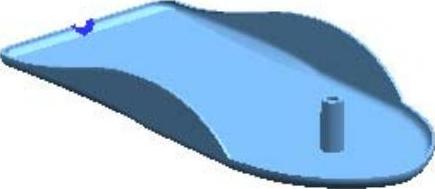

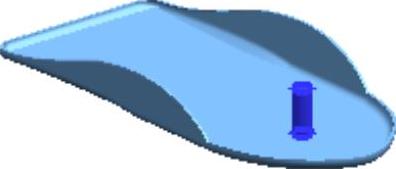

图20.7.7 拉伸特征1

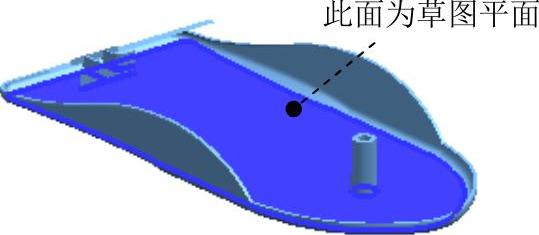

图20.7.8 定义草图平面

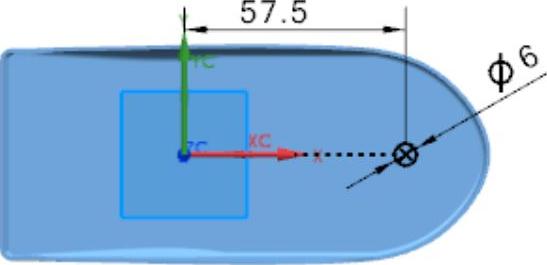

图20.7.9 截面草图

Step6.添加零件特征——拔模1。选择下拉菜单命令，系统弹出“拔模”对话框；在下拉列表中选择选项，激活区域，在下拉列表中选择选项；激活区域的，选择图20.7.10所示的平面；激活区域的，选择图20.7.11所示的平面，在文本框中输入值1；在“拔模”对话框中单击按钮，完成拔模特征1的创建。

图20.7.10 固定平面

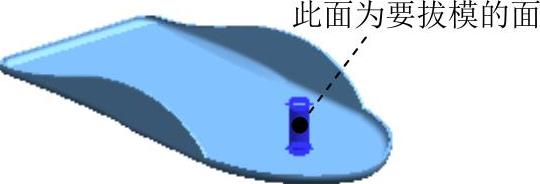

图20.7.11 要拔模的面

Step7.添加图20.7.12所示的零件特征——孔。选择下拉菜单命令（或单击按钮），系统弹出“孔”对话框；选取图20.7.13所示的平面为孔的放置平面，系统弹出“草图点”对话框；在下拉列表中选择选项，将选择范围改为“整个装配”，在绘图区选取图20.7.14所示的圆弧；单击按钮，关闭“草图点”对话框，删除多余的点；单击按钮，退出草图环境，系统返回“孔”对话框；在下拉列表中单击按钮，在区域的下拉列表中选择选项，在区域的文本框中输入数值5，在文本框中输入值8，在文本框中输入值3，在下拉列表中选择选项；单击按钮，完成孔特征1的创建。

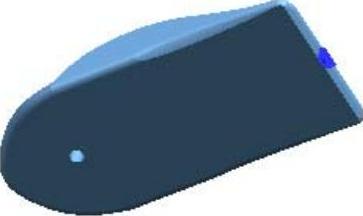

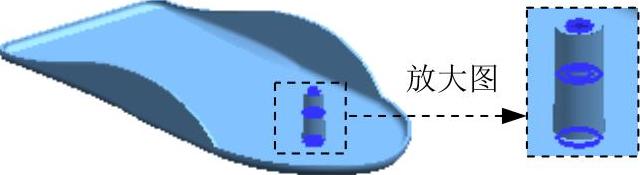

图20.7.12 孔特征1

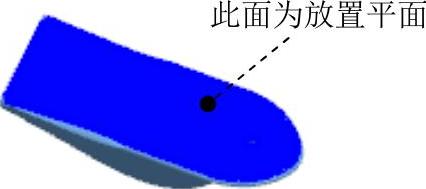

图20.7.13 定义通过面

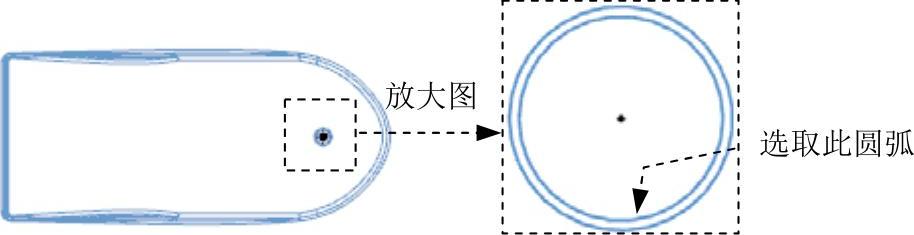

图20.7.14 定义孔的位置

Step8.创建图20.7.15所示的基准平面1。选取图20.7.16所示的边为端点，单击按钮；单击按钮，调整偏置方向，如图20.7.15所示；其他参数采用系统默认设置值；单击按钮，完成基准平面1的创建（注：具体参数和操作参见随书光盘）。

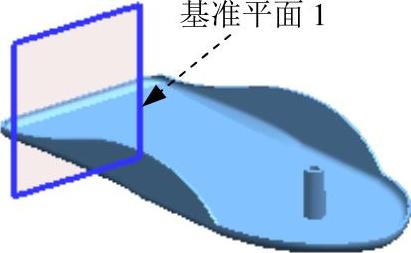

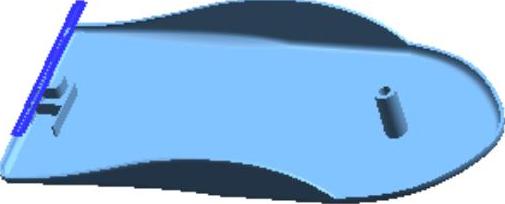

图20.7.15 基准平面1

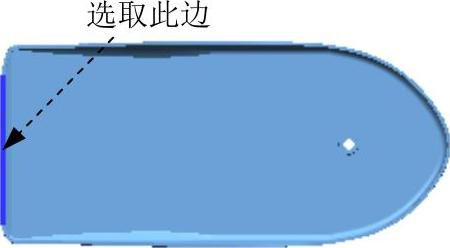

图20.7.16 定义基准平面距离

Step9.添加图20.7.17所示的零件特征——拉伸2。选择下拉菜单命令（或单击按钮），系统弹出“拉伸”对话框；单击“拉伸”对话框中的“绘制截面”按钮，系统弹出“创建草图”对话框；单击按钮，选取基准平面1为草图平面，单击按钮，进入草图环境，绘制图20.7.18所示的截面草图，单击按钮，退出草图环境；在下拉列表中选择选项；在区域的下拉列表中选择选项，并在其下的文本框中输入值0；在区域的下拉列表中选择选项，选取图20.7.19所示的面为拉伸对象；在区域中选择选项，系统将自动与模型中唯一个体进行布尔求和运算；单击“拉伸”对话框中的按钮，完成拉伸特征2的创建。

图20.7.17 拉伸特征2

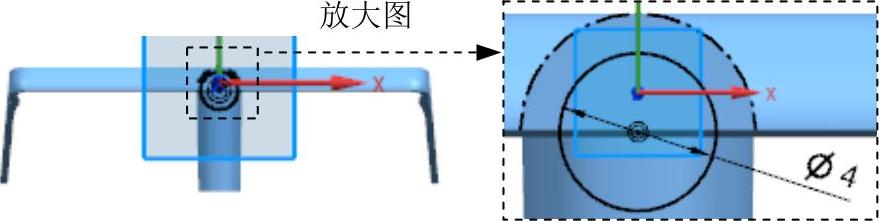

图20.7.18 截面草图

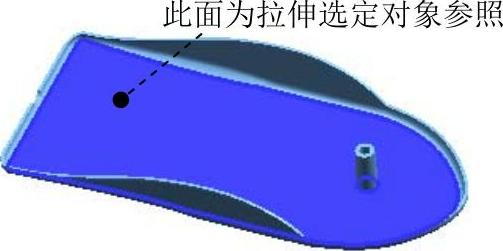

图20.7.19 定义拉伸选定对象

Step10.添加图20.7.20所示的零件特征——拉伸3。选择下拉菜单命令（或单击按钮），系统弹出“拉伸”对话框；单击“拉伸”对话框中的“绘制截面”按钮，系统弹出“创建草图”对话框；单击按钮，选取基准平面1为草图平面，单击按钮，进入草图环境，绘制图20.7.21所示的截面草图，单击按钮，退出草图环境；在下拉列表中选择选项；在区域的下拉列表中选择选项，并在其下的文本框中输入值0；在区域的下拉列表中选择选项，并在其下的文本框中输入值10；在区域中选择选项。系统将自动与模型中唯一个体进行布尔求差运算；单击“拉伸”对话框中的按钮，完成拉伸特征3的创建。

图20.7.20 拉伸特征3

图20.7.21 截面草图

Step11.添加图20.7.22所示的基准平面2。选择下拉菜单命令（或单击按钮），系统弹出“基准平面”对话框；在区域的下拉列表中选择选项，在区域激活，选取图20.7.23所示的点（三条边线的交点）为通过点，在区域的下拉列表中选择选项；单击按钮，完成基准平面2的创建。

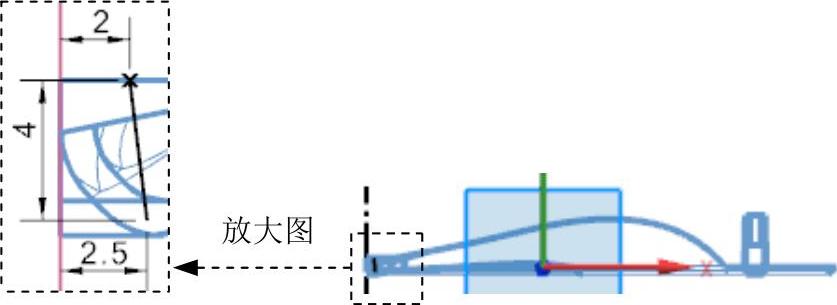

Step12.添加图20.7.24所示的零件特征——拉伸4。选择下拉菜单命令（或单击按钮），系统弹出“拉伸”对话框；单击“拉伸”对话框中的“绘制截面”按钮，系统弹出“创建草图”对话框；单击按钮，选取基准平面2为草图平面；单击按钮，进入草图环境，绘制图20.7.25所示的截面草图，单击按钮，退出草图环境；在下拉列表中选择选项；在区域的下拉列表中选择选项，并在其下的文本框中输入值1.5；在区域的下拉列表中选择选项，选取图20.7.26所示的面为对象；在区域中选择选项，系统将自动与模型中唯一个体进行布尔求和运算；单击“拉伸”对话框中的按钮，完成拉伸特征4的创建。

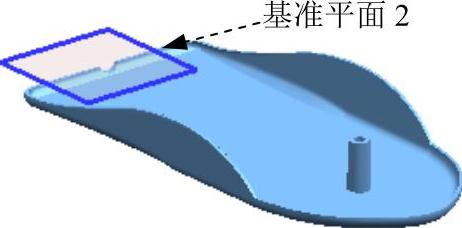

图20.7.22 基准平面2

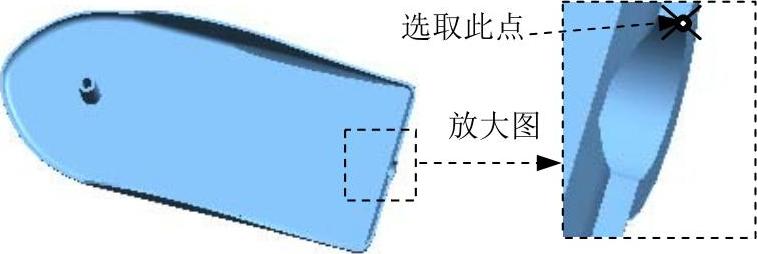

图20.7.23 定义通过点

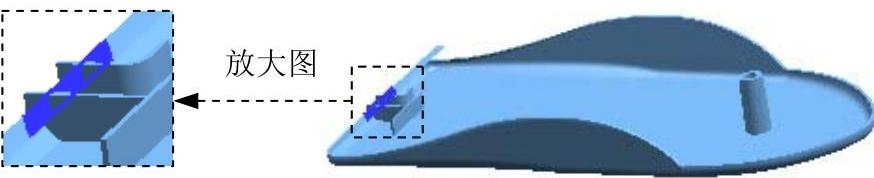

图20.7.24 拉伸特征4

图20.7.25 截面草图

图20.7.26 定义拉伸选定对象

Step13.添加图20.7.27所示的零件特征——拉伸5。选择下拉菜单命令（或单击按钮），系统弹出“拉伸”对话框；单击“拉伸”对话框中的“绘制截面”按钮，系统弹出“创建草图”对话框；单击按钮，选取基准平面ZX为草图平面；单击按钮，进入草图环境，绘制图20.7.28所示的截面草图，单击按钮，退出草图环境；在下拉列表中选择选项；在区域的下拉列表中选择选项，并在其下的文本框中输入值7；在区域中选择选项；在区域的下拉列表框中选择选项；单击“拉伸”对话框中的按钮，完成拉伸特征5的创建。

图20.7.27 拉伸特征5

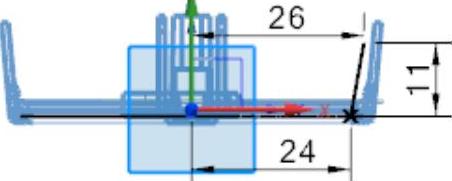

图20.7.28 截面草图

Step14.添加零件特征——抽取1。选择下拉菜单命令，系统弹出“抽取几何特征”对话框；在区域的下拉列表中选择选项，在区域的下拉列表中选择选项；选取图20.7.30所示的曲面为抽取对象，然后在区域中取消选中复选项；在“抽取”对话框中单击按钮，完成抽取特征1的添加。

Step15.添加图20.7.29所示的编辑曲面。选择下拉菜单命令，系统弹出“扩大”对话框；选取抽取特征1为扩大对象；在区域中选中单选项，在文本框中输入值60，其他设置保持系统默认值；在“扩大”对话框中单击按钮，完成编辑曲面的添加。

图20.7.29 定义抽取面

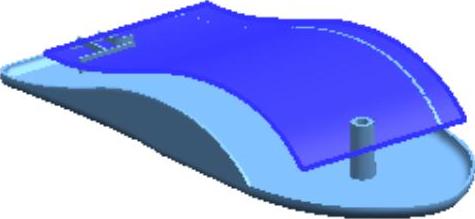

图20.7.30 编辑曲面

Step16.添加图20.7.31所示的零件特征——修剪1。选择下拉菜单命令，系统弹出“修剪和延伸”对话框；在区域的下拉列表中选择选项；选取编辑曲面为目标体，单击中键确认；选取拉伸特征5为刀具体，单击按钮，调整修剪方向，修剪后如图20.7.31所示；其他参数采用系统默认设置值；在“修剪和延伸”对话框中单击按钮，完成修剪特征1的添加。

Step17.添加图20.7.32所示的零件特征——修剪2。选择下拉菜单命令，系统弹出“修剪和延伸”对话框；在区域的下拉列表框中选择选项；选取拉伸特征5为目标体，单击中键确认；选取修剪特征1为刀具体，单击按钮，调整修剪方向，修剪后如图20.7.32所示；其他参数采用系统默认设置值；在“修剪和延伸”对话框中单击按钮，完成修剪特征2的添加。

图20.7.31 修剪特征1

图20.7.32 修剪特征2

Step18.添加曲面缝合。选择下拉菜单命令，系统弹出“缝合”对话框；在区域的下拉列表中选择选项；选择修剪特征1为目标体，选择修剪特征2为刀具体；其他参数采用系统默认设置值；单击按钮，完成曲面缝合的添加。

Step19.添加图20.7.33所示的零件特征——修剪3。选择下拉菜单命令，系统弹出“修剪体”对话框；选取实体为目标体，选取缝合曲面为刀具体；调整修剪方向，修剪后如图20.7.33所示；其他参数采用系统默认设置值；在“修剪体”对话框中单击按钮，完成修剪特征3的添加。

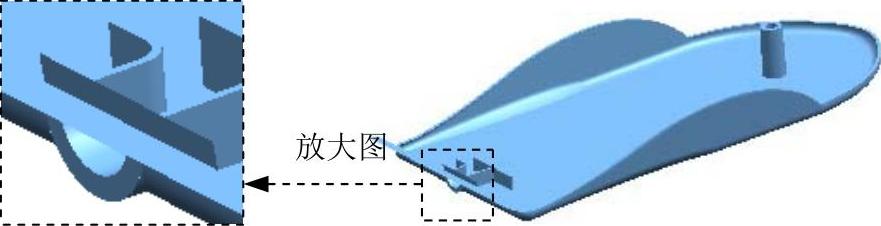

Step20.添加图20.7.34所示的零件特征——拉伸6。选择下拉菜单命令（或单击按钮），系统弹出“拉伸”对话框；单击“拉伸”对话框中的“绘制截面”按钮，系统弹出“创建草图”对话框；单击按钮，选取图20.7.35所示的平面为草图平面；单击按钮，进入草图环境，绘制图20.7.36所示的截面草图，单击按钮，退出草图环境；在下拉列表中选择选项；在区域的下拉列表中选择选项，并在其下的文本框中输入值0；在区域的下拉列表中选择选项，并在其下的文本框中输入值18；在区域中选择选项，系统将自动与模型中唯一个体进行布尔求和运算；单击“拉伸”对话框中的按钮，完成拉伸特征6的创建。

图20.7.33 修剪特征3

图20.7.34 拉伸特征6

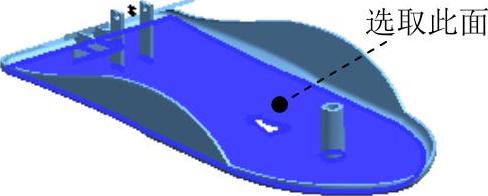

图20.7.35 定义草图平面

图20.7.36 截面草图

Step21.添加图20.7.37所示的草图1。选择下拉菜单命令，系统弹出“创建草图”对话框；单击按钮，选取ZX基准平面为草图平面，单击按钮；进入草图环境，绘制图20.7.37所示的草图1；单击按钮，退出草图环境。

图20.7.37 草图1

Step22.添加图20.7.38所示的零件特征——拉伸7。选择下拉菜单命令（或单击按钮），系统弹出“拉伸”对话框；选取草图1为截面曲线；在下拉列表中选择选项；在区域的下拉列表中选择选项，并在其下的文本框中输入值15；在区域中选择选项，系统将自动与模型中唯一个体进行布尔求差运算；单击“拉伸”对话框中的按钮，完成拉伸特征7的创建。

图20.7.38 拉伸特征7

Step23.添加图20.7.39所示的零件特征——拉伸8。选择下拉菜单命令（或单击按钮），系统弹出“拉伸”对话框；单击“拉伸”对话框中的“绘制截面”按钮，系统弹出“创建草图”对话框；单击按钮，选取图20.7.35所示的平面为草图平面；单击按钮，进入草图环境，绘制图20.7.40所示的截面草图，单击按钮，退出草图环境；在下拉列表中选择选项；在区域的下拉列表中选择选项，并在其下的文本框中输入值3；在区域中选择选项，选择模型中唯一个体进行布尔求差运算；单击“拉伸”对话框中的按钮，完成拉伸特征8的创建。

图20.7.39 拉伸特征8

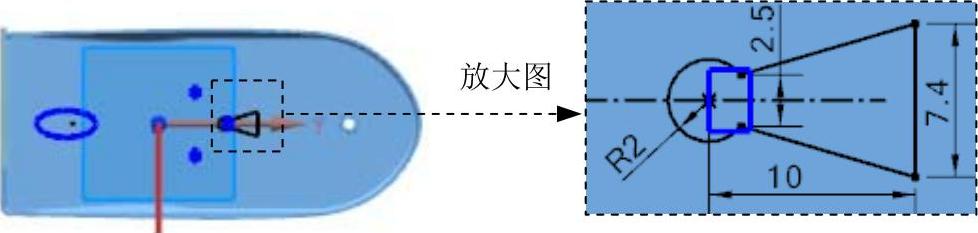

图20.7.40 截面草图

Step24.添加零件特征——拔模2。选择下拉菜单命令，系统弹出“拔模”对话框；在下拉列表中选择选项；激活区域，在下拉列表中选择选项；激活区域的，选择图20.7.41所示的平面；激活区域的，选择图20.7.42所示的平面，在文本框中输入值20；在“拔模”对话框中单击按钮，完成拔模特征2的创建。

图20.7.41 固定平面

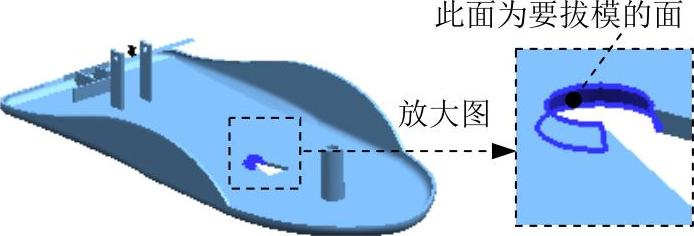

图20.7.42 要拔模的面

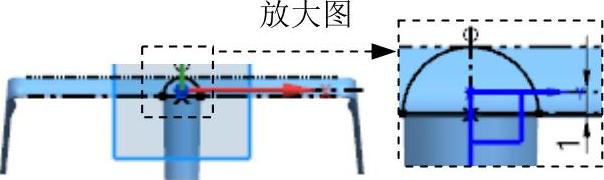

Step25.添加图20.7.43所示的零件特征——拉伸9。选择下拉菜单命令（或单击按钮），系统弹出“拉伸”对话框；单击“拉伸”对话框中的“绘制截面”按钮，系统弹出“创建草图”对话框；单击按钮，选取YZ基准平面为草图平面，单击按钮，进入草图环境，绘制图20.7.44所示的截面草图（截面草图直线的下端点约束在实体的内表面上），单击按钮，退出草图环境；在下拉列表中选择选项；在区域的下拉列表中选择选项，在文本框中输入值0.5；在区域的下拉列表中选择选项，并在其下的文本框中输入值0；在区域的下拉列表中选择选项；在区域中选择选项，系统将自动与模型中唯一个体进行布尔求和运算；单击“拉伸”对话框中的按钮，完成拉伸特征9的创建。

图20.7.43 拉伸特征9

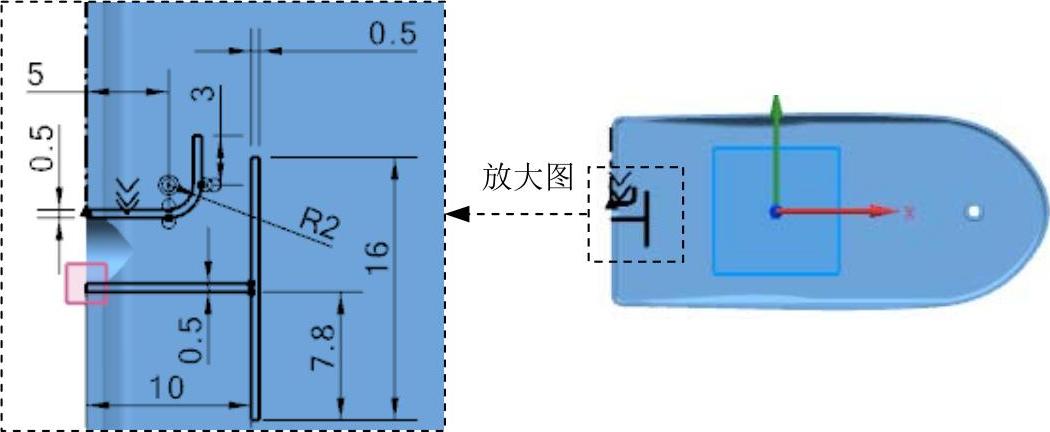

图20.7.44 截面草图

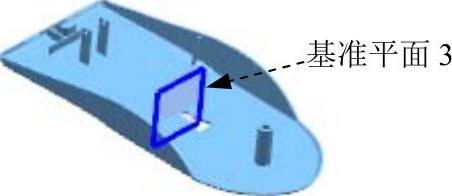

Step26.添加图20.7.45所示的基准平面3。选择下拉菜单命令，系统弹出“基准平面”对话框；在“基准平面”对话框区域的下拉列表框中选择选项；选取YZ基准平面为对象平面；在区域的文本框中输入值16，调整偏置方向如图20.7.45示；其他参数采用系统默认设置值；单击按钮，完成基准平面3的添加。

Step27.添加图20.7.46示的零件特征——拉伸10。选择下拉菜单命令（或单击按钮），系统弹出“拉伸”对话框；单击“拉伸”对话框中的“绘制截面”按钮，系统弹出“创建草图”对话框；单击按钮，选取基准平面3为草图平面，单击按钮，进入草图环境，绘制图20.7.47所示的截面草图（截面草图直线的下端点约束在实体的内表面上），单击按钮，退出草图环境；在下拉列表中选择选项；在区域的下拉列表框中选择选项，在文本框中输入值0.5；在区域的下拉列表中选择选项，并在其下的文本框中输入值0；在区域的下拉列表中选择选项；在区域中选择选项，系统将自动与模型中唯一个体进行布尔求和运算；单击“拉伸”对话框中的按钮，完成拉伸特征10的创建。

图20.7.45 基准平面3

图20.7.46 拉伸特征10

图20.7.47 截面草图

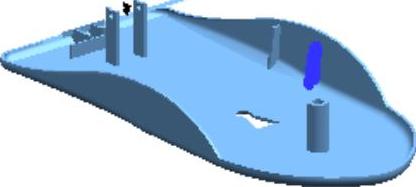

Step28.添加图20.7.48所示的零件特征——镜像。选择下拉菜单命令，弹出“镜像特征”对话框；选取拉伸特征9和拉伸特征10为镜像特征对象，单击中键确认；选取ZX基准平面为镜像平面；单击按钮，完成镜像特征的创建。

Step29.添加零件特征——抽取2。选择下拉菜单命令，系统弹出“抽取几何特征”对话框；在区域的下拉列表中选择选项，在区域的下拉列表中选择选项；选取图20.7.49所示的两个曲面为抽取对象；在“抽取”对话框中单击按钮，完成抽取特征2的添加。

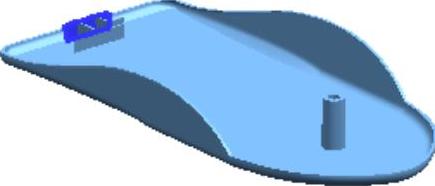

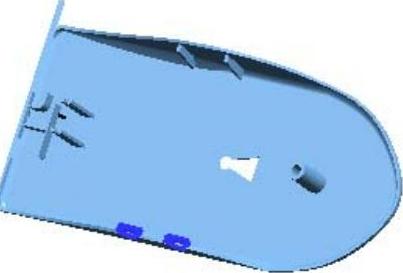

图20.7.48 镜像特征1

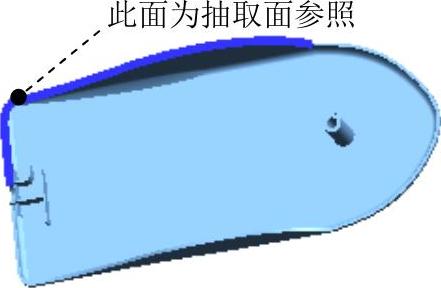

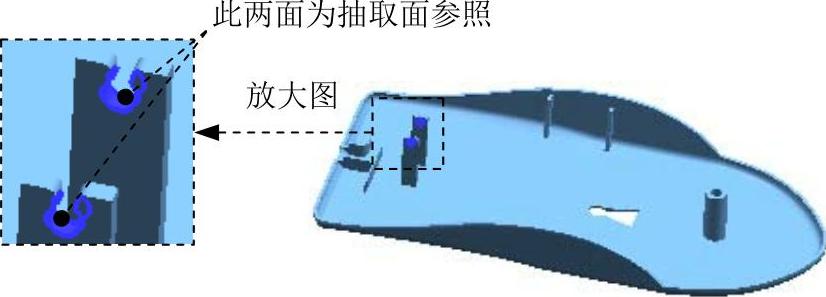

图20.7.49 定义抽取面

Step30.保存零件模型。选择下拉菜单命令，即可保存零件模型。
