上盖（top_over）虽然是以一个单独的零件从上部二级控件上被分割出来的，但经过必要的细化就是最终的零件模型。下面将讲解上盖的创建过程，零件模型及模型树如图20.6.1所示。

Step1.创建top_cover层。在“装配导航器”窗口中的选项上右击，在弹出的快捷菜单中选择命令，系统在“装配导航器”中显示second部件；在“装配导航器”窗口中的选项上右击，在弹出的快捷菜单中选择命令，系统弹出“新建级别”对话框；单击“新建级别”对话框中的按钮，在弹出的“选择部件名”对话框的文本框中输入文件名top_cover，单击按钮，系统再次弹出“新建级别”对话框；单击“新建级别”对话框中的按钮，系统弹出“WAVE组件间的复制”对话框，选取二级控件中的实体，片体、基准坐标系及草图作为要复制的几何体，单击按钮，系统重新弹出“新建级别”对话框；在“新建级别”对话框中单击按钮，完成top_cover层的创建；在“装配导航器”窗口中的选项上右击，在弹出的快捷菜单中选择命令，对模型进行编辑。

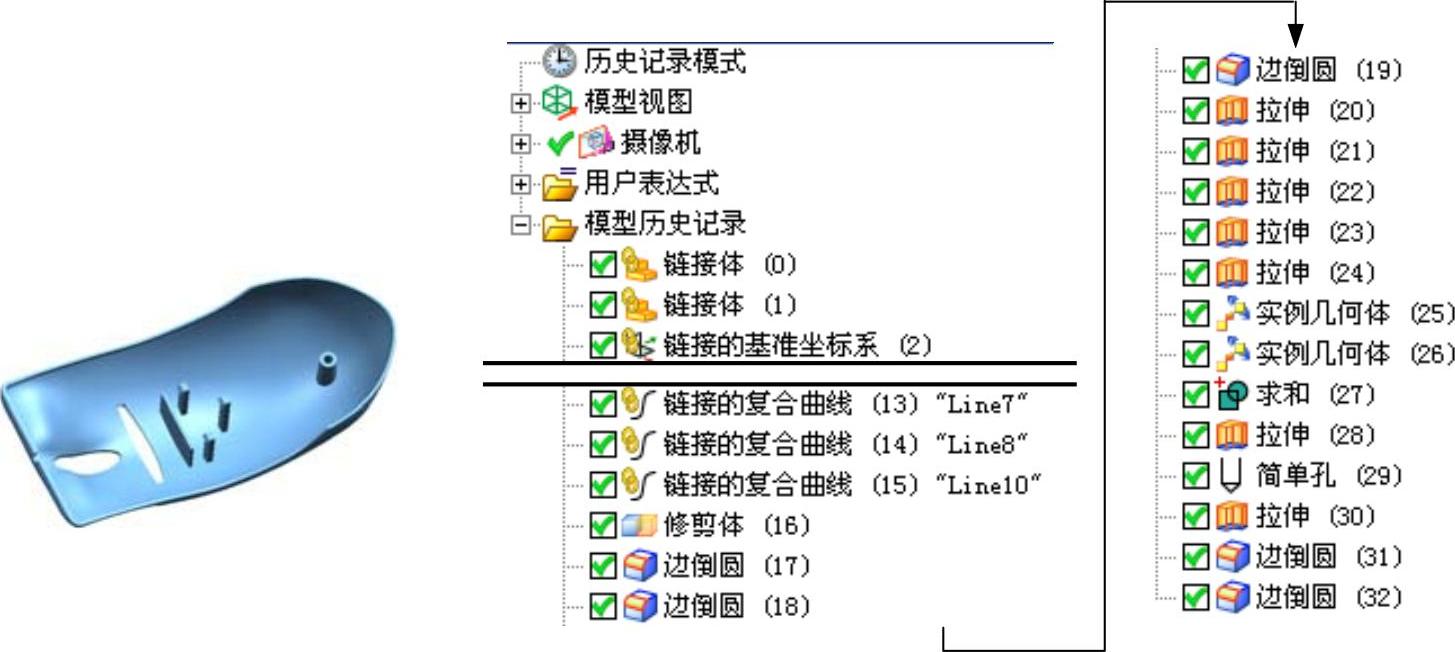

图20.6.1 模型及模型树

Step2.添加图20.6.2所示的修剪体特征。选择下拉菜单命令，系统弹出“修剪体”对话框；选取图20.6.3所示的目标体，单击中键确认，选取图20.6.3所示的刀具体；单击按钮，调整修剪方向，修剪后如图20.6.2所示；在“修剪体”对话框中单击按钮，完成修剪体特征的添加（隐藏刀具体）。

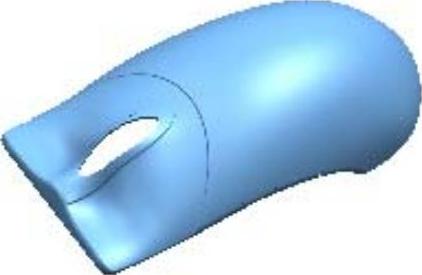

图20.6.2 修剪体特征1

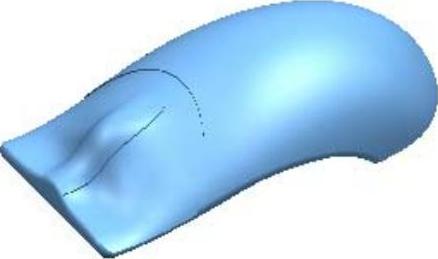

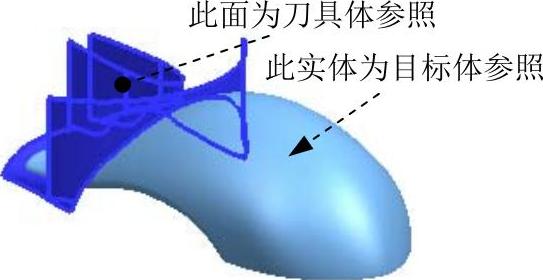

图20.6.3 定义目标体和刀具体

Step3.添加图20.6.4b所示的零件特征——边倒圆1。选择下拉菜单命令（或单击按钮），系统弹出“边倒圆”对话框；选择图20.6.4a所示的边链为边倒圆参照，并在文本框中输入值0.5；单击按钮，完成边倒圆特征1的添加。

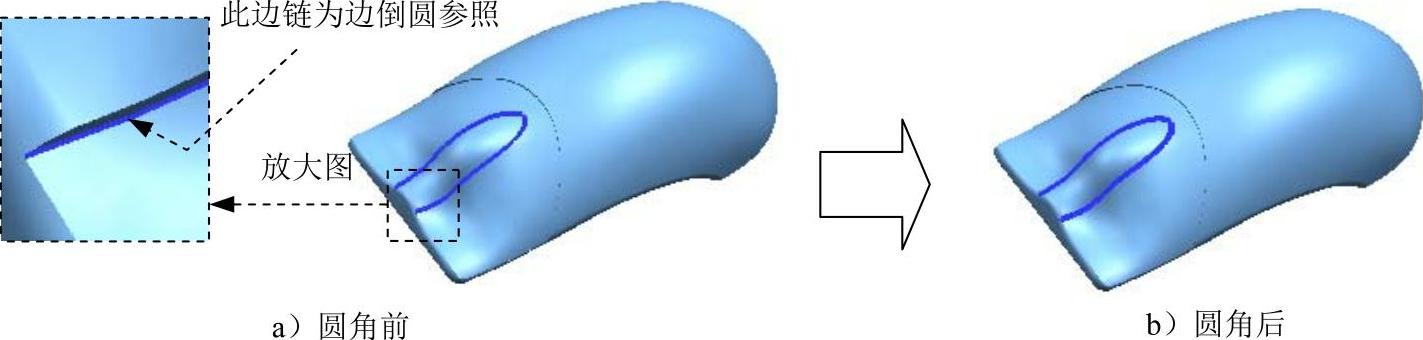

图20.6.4 边倒圆特征1

Step4.添加图20.6.5b所示的零件特征——边倒圆2。选择下拉菜单命令；选择图20.6.5a所示的边链为边倒圆参照，并在文本框中输入值0.5；单击按钮，完成边倒圆特征2的添加。

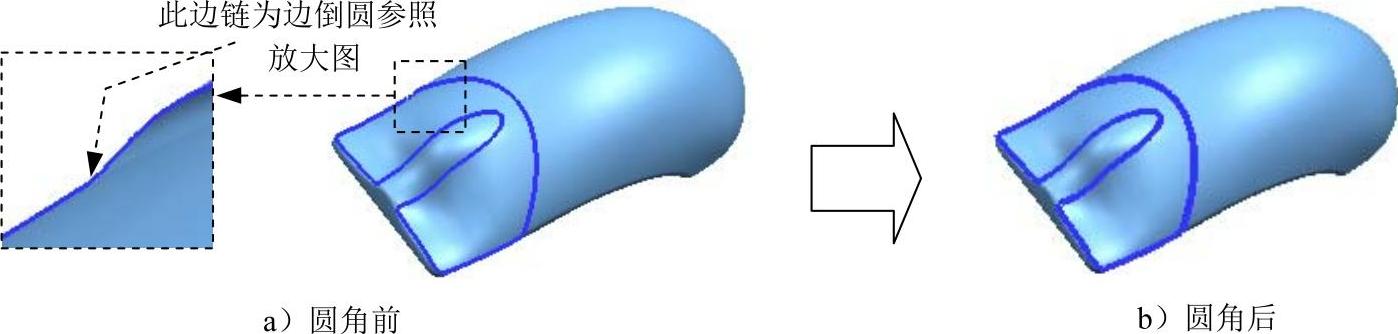

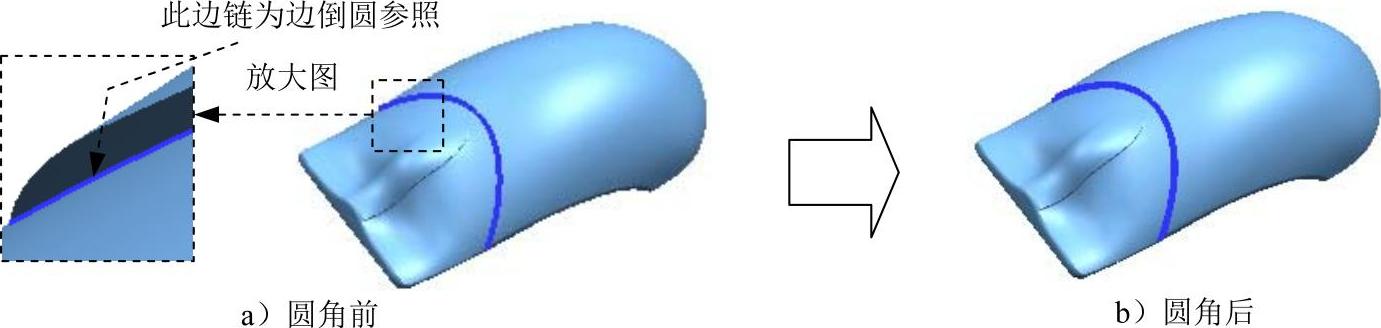

图20.6.5 边倒圆特征2

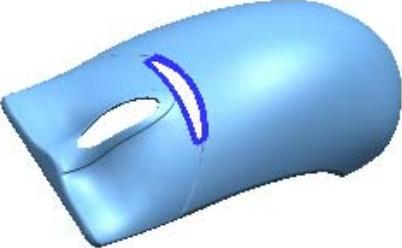

Step5.添加图20.6.6b所示的零件特征——边倒圆3。选择下拉菜单命令；选择图20.6.6a所示的边链为边倒圆参照，并在文本框中输入值0.5；单击按钮，完成边倒圆特征3的添加。

图20.6.6 边倒圆特征3

Step6.添加图20.6.7所示的零件特征——拉伸1。选择下拉菜单命令（或单击按钮），系统弹出“拉伸”对话框；单击“拉伸”对话框中的“绘制截面”按钮，系统弹出“创建草图”对话框；单击按钮，选取XY基准平面为草图平面，单击按钮，进入草图环境，绘制图20.6.8所示的截面草图，单击按钮，退出草图环境；在下拉列表中选择选项；在区域的下拉列表中选择选项，并在其下的文本框中输入值0；在区域的下拉列表中选择选项，并在其下的文本框中输入值30；在区域中选择选项；单击“拉伸”对话框中的按钮，完成拉伸特征1的创建。

图20.6.7 拉伸特征1

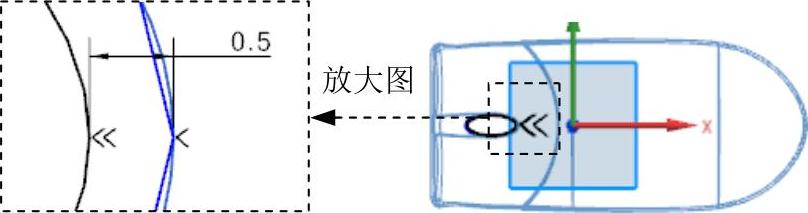

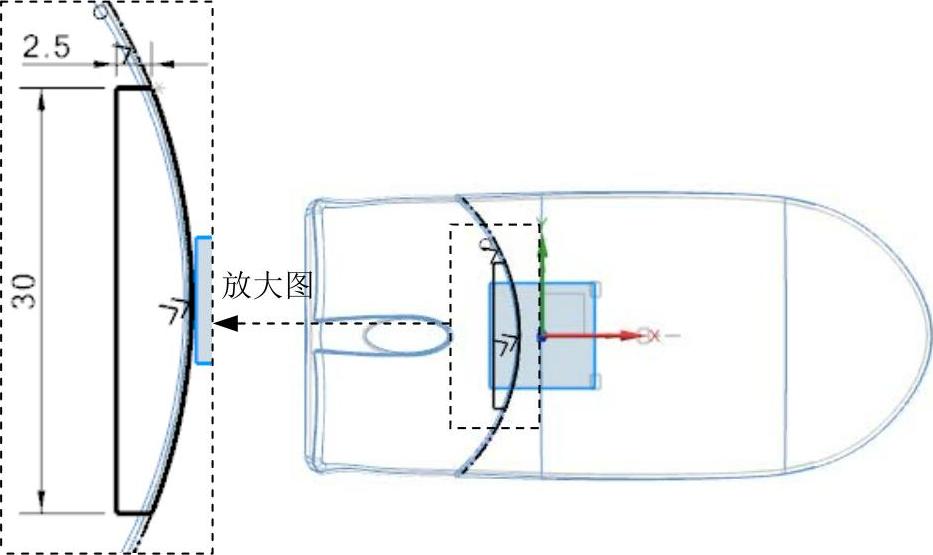

图20.6.8 截面草图

Step7.添加图20.6.9所示的零件特征——拉伸2。选择下拉菜单命令（或单击按钮），系统弹出“拉伸”对话框；单击“拉伸”对话框中的“绘制截面”按钮，系统弹出“创建草图”对话框；单击按钮，选取XY基准平面为草图平面，单击按钮，进入草图环境，绘制图20.6.10所示的截面草图，单击按钮，退出草图环境；在下拉列表中选择选项；在区域的下拉列表中选择选项，并在其下的文本框中输入值0；在区域的下拉列表中选择选项，并在其下的文本框中输入值30；在区域中选择选项；单击“拉伸”对话框中的按钮，完成拉伸特征2的创建。

图20.6.9 拉伸特征2

图20.6.10 截面草图

Step8.添加图20.6.11所示的零件特征——拉伸3。选择下拉菜单命令（或单击按钮），系统弹出“拉伸”对话框；单击“拉伸”对话框中的“绘制截面”按钮，系统弹出“创建草图”对话框；单击按钮，选取XY基准平面为草图平面，单击按钮，进入草图环境，绘制图20.6.12所示的截面草图，单击按钮，退出草图环境；在下拉列表中选择选项；在区域的下拉列表中选择选项，并在其下的文本框中输入值16；在区域的下拉列表中选择选项；在区域中选择选项；在区域的下拉列表框中选择选项，在文本框中输入值0.5；单击“拉伸”对话框中的按钮，完成拉伸特征3的创建。

图20.6.11 拉伸特征3

图20.6.12 截面草图

Step9.添加图20.6.13所示的零件特征——拉伸4。选择下拉菜单命令（或单击按钮），系统弹出“拉伸”对话框；单击“拉伸”对话框中的“绘制截面”按钮，系统弹出“创建草图”对话框；单击按钮，选取XY基准平面为草图平面，单击按钮，进入草图环境，绘制图20.6.14所示的截面草图（偏置主控件最后草图中的三个长方形，偏置值为0），单击按钮，退出草图环境；在下拉列表中选择选项；在区域的下拉列表中选择选项，并在其下的文本框中输入值15，在区域的下拉列表中选择选项；在区域中选择选项；单击“拉伸”对话框中的按钮，完成拉伸特征4的创建。

图20.6.13 拉伸特征4

图20.6.14 截面草图

Step10.添加图20.6.15所示的零件特征——拉伸5。选择下拉菜单命令（或单击按钮），系统弹出“拉伸”对话框；单击“拉伸”对话框中的“绘制截面”按钮，系统弹出“创建草图”对话框；单击按钮，选取图20.6.16所示的模型表面为草图平面，单击按钮，进入草图环境，绘制图20.6.17所示的截面草图，单击按钮，退出草图环境；在下拉列表中选择选项；在区域的下拉列表中选择选项，并在其下的文本框中输入值0；在区域的下拉列表中选择选项，并在其下的文本框中输入值3；在区域中选择选项；单击“拉伸”对话框中的按钮，完成拉伸特征5的创建。

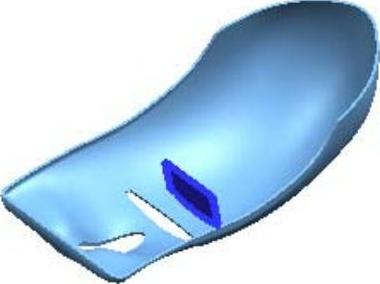

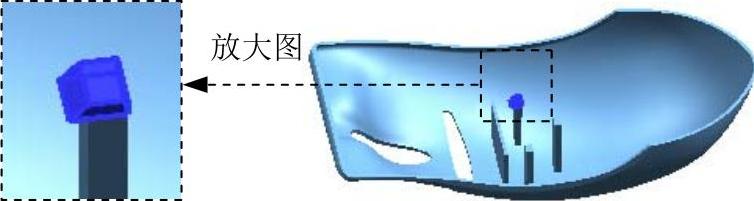

图20.6.15 拉伸特征5

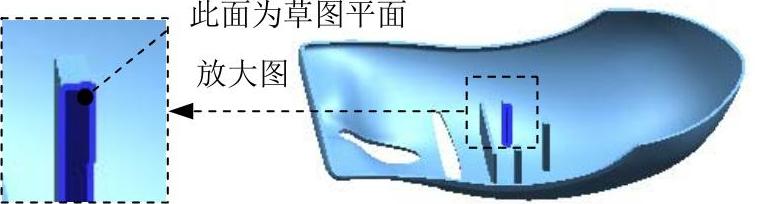

图20.6.16 定义草图平面

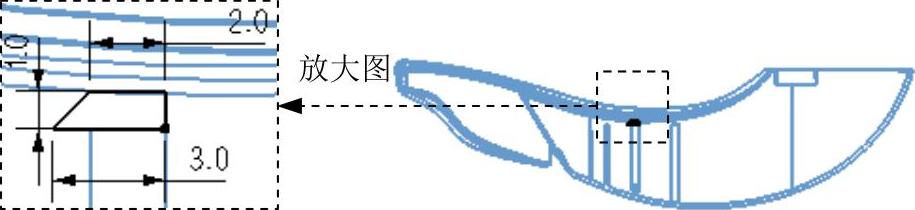

图20.6.17 截面草图

Step11.添加图20.6.18所示的零件特征——阵列几何特征1。选择下拉菜单命令，系统弹出“阵列几何特征”对话框；在对话框的下拉列表中选择选项，选取拉伸特征5为移动对象，在区域激活，选取图20.6.19所示的点1（图20.6.19所示的拉伸特征5右下顶点），在区域激活，选取点2（图20.6.19所示的长方体的顶点）；单击按钮，完成阵列几何特征1的创建。

图20.6.18 阵列几何体特征1

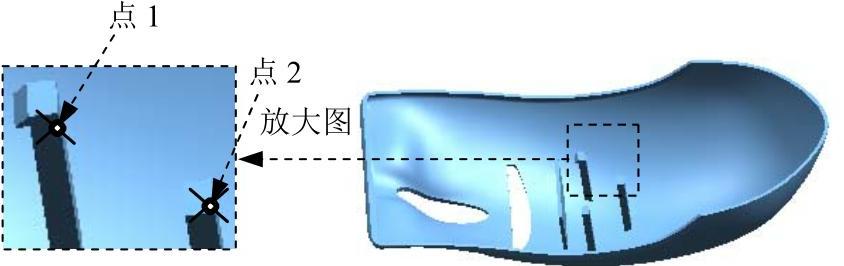

图20.6.19 定义平移点

Step12.添加图20.6.20所示的零件特征——阵列几何特征2。参照Step11添加实例几何体特征2。

Step13.添加零件特征——求和。选择下拉菜单命令，系统弹出“求和”对话框；选取图20.6.21所示的目标体，选取拉伸特征5、阵列几何特征1和阵列几何特征2为工具体；单击按钮，完成求和特征的添加。

图20.6.20 阵列几何体特征2

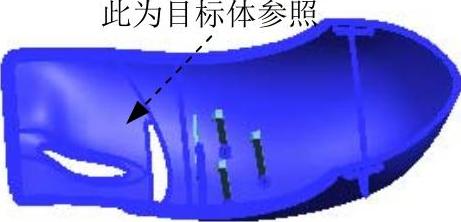

图20.6.21 定义目标体

Step14.添加图20.6.22所示的零件特征——拉伸6。选择下拉菜单命令（或单击按钮），系统弹出“拉伸”对话框；单击“拉伸”对话框中的“绘制截面”按钮，系统弹出“创建草图”对话框；单击按钮，选取XY基准平面为草图平面，单击按钮，进入草图环境，绘制图20.6.23所示的截面草图，单击按钮，退出草图环境；在下拉列表中选择选项；在区域的下拉列表中选择选项，并在其下的文本框中输入值0；在区域的下拉列表中选择选项；在区域中选择选项，系统将自动与模型中唯一个体进行布尔求和运算；在区域的下拉列表中选择选项，在下拉列表框中选择选项，在文本框中输入值-2；单击“拉伸”对话框中的按钮，完成拉伸特征6的创建。

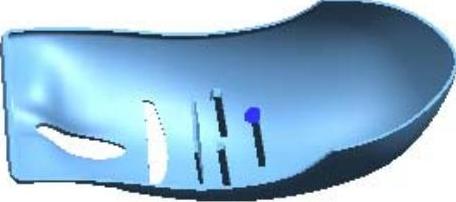

图20.6.22 拉伸特征6

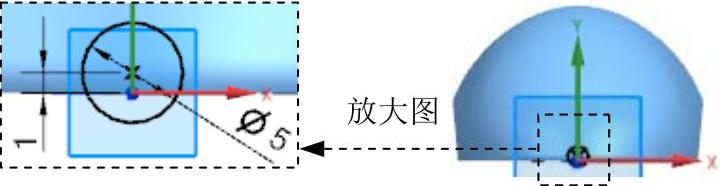

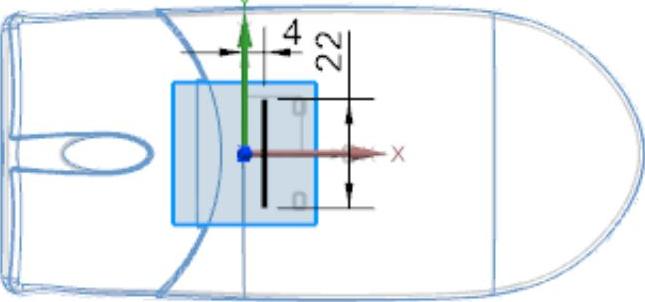

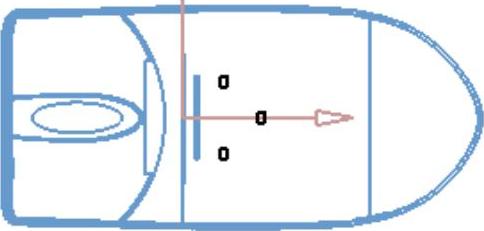

图20.6.23 截面草图

Step15.添加图20.6.24所示的零件特征——孔。选择下拉菜单命令（或单击按钮），系统弹出“孔”对话框；在区域激活，捕捉图20.6.25所示的圆弧中心为孔位置；在下拉列表中选择选项，在区域的下拉列表中选择选项；在文本框中输入值3；在下拉列表中选择选项，在文本框中输入值8，在文本框中输入值118；单击按钮，完成孔特征的创建。

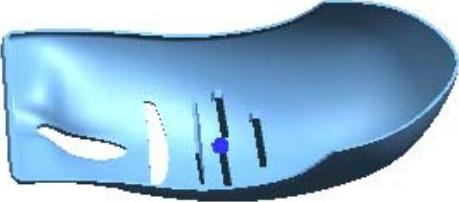

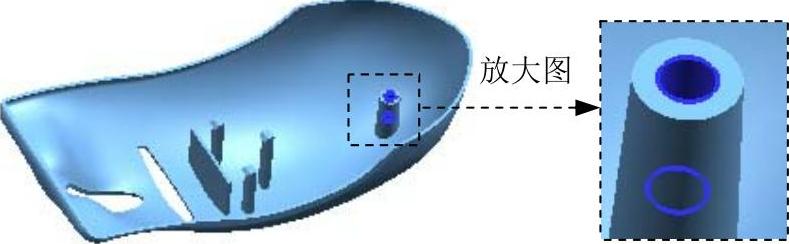

图20.6.24 孔特征

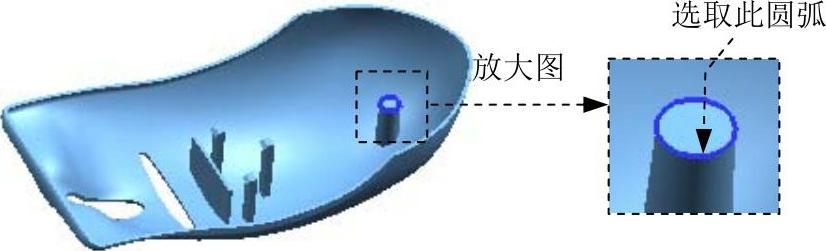

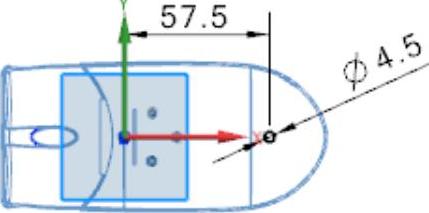

图20.6.25 定义孔的位置

Step16.添加图20.6.26所示的零件特征——拉伸7。选择下拉菜单命令（或单击按钮），系统弹出“拉伸”对话框；单击“拉伸”对话框中的“绘制截面”按钮，系统弹出“创建草图”对话框；单击按钮，选取YZ基准平面为草图平面，单击按钮，进入草图环境，绘制图20.6.27所示的截面草图，单击按钮，退出草图环境；在下拉列表中选择选项，在区域的下拉列表中选择选项，并在其下的文本框中输入值0；在区域的下拉列表中选择选项，并在其下的文本框中输入值55；在区域中选择选项。系统将自动与模型中唯一个体进行布尔求差运算；单击“拉伸”对话框中的按钮，完成拉伸特征7的创建。
