按键（key）从上部二级控件中继承外观和必要的尺寸，以此为基础进行细化即得到完整的按键零件。下面讲解按键盖的创建过程，零件模型及模型树如图20.5.1所示。

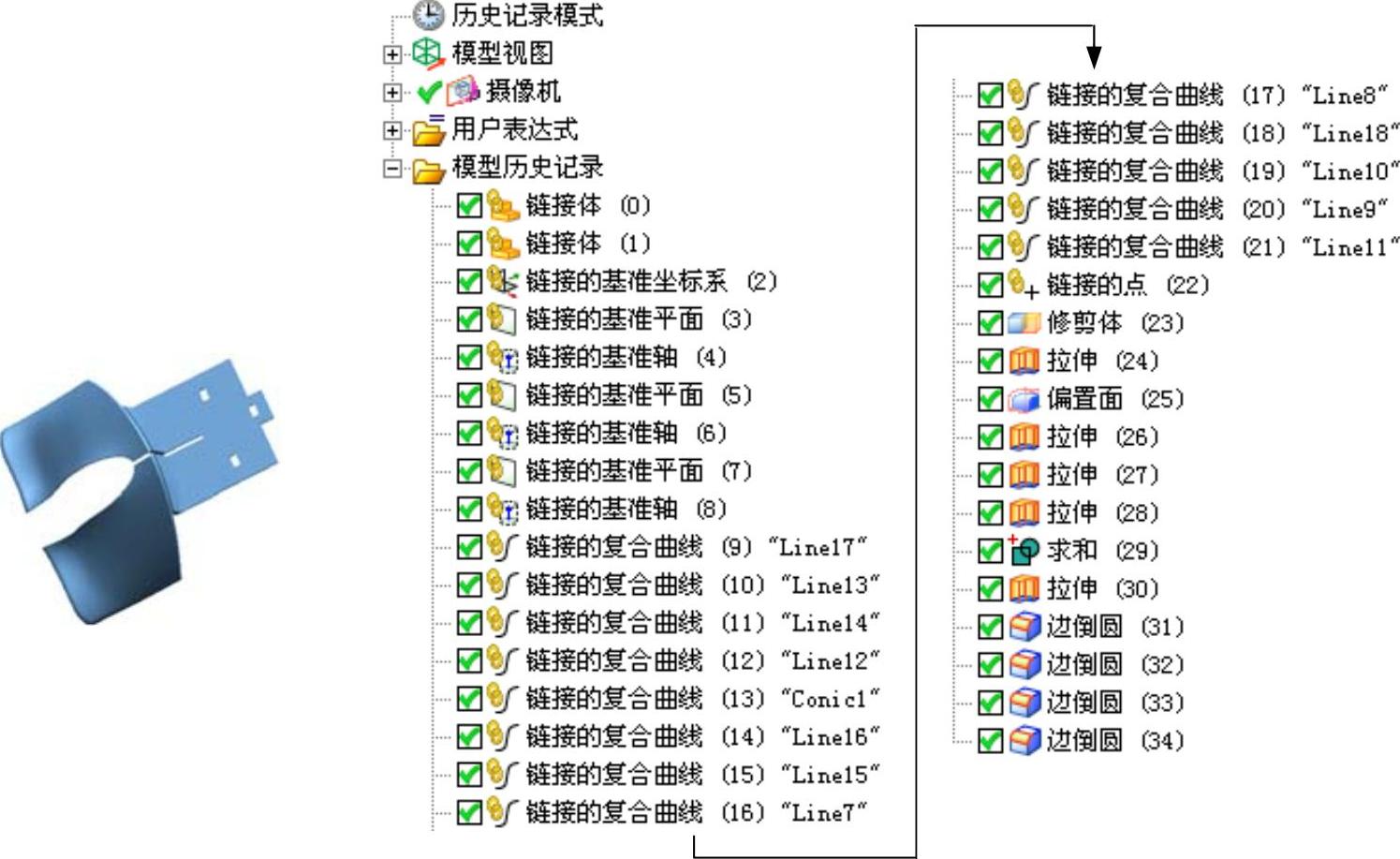

图20.5.1 模型及模型树

Step1.创建key层。在“装配导航器”窗口中的选项上右击，在弹出的快捷菜单中选择命令，系统弹出“新建级别”对话框；单击“新建级别”对话框中的按钮，在弹出的“选择部件名”对话框的文本框中输入文件名key，单击按钮，系统再次弹出“新建级别”对话框；单击“新建级别”对话框中的按钮，系统弹出“WAVE组件间的复制”对话框，选取上部二级控件作为要复制的几何体，单击按钮，系统重新弹出“新建级别”对话框；在“新建级别”对话框中单击按钮，完成key层的创建；在“装配导航器”窗口中的选项上右击，在弹出的快捷菜单中选择命令，对模型进行编辑。

Step2.添加图20.5.2所示的修剪体特征。选择下拉菜单命令，系统弹出“修剪体”对话框；选取图20.5.3所示的目标体，单击中键确认，选取图20.5.3所示的刀具体，修剪后如图20.5.2所示；在“修剪体”对话框中单击按钮，完成修剪体特征的添加（隐藏刀具体）。

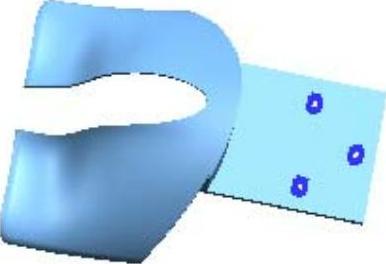

图20.5.2 修剪体特征

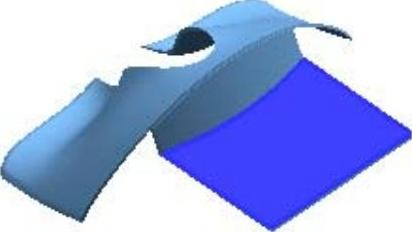

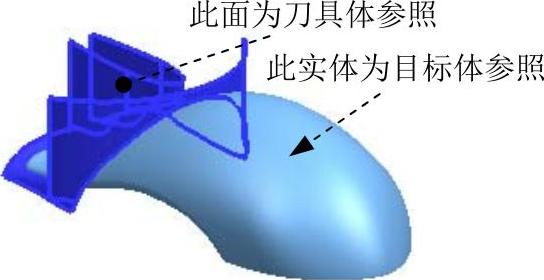

图20.5.3 定义目标体和刀具体

Step3.添加图20.5.4所示的零件特征——拉伸1。选择下拉菜单命令（或单击按钮），系统弹出“拉伸”对话框；单击“绘制截面”按钮，系统弹出“创建草图”对话框；单击按钮，选取XY基准平面为草图平面，单击按钮，进入草图环境，绘制图20.5.5所示的截面草图（该草图是对修剪1的边线偏置得到的），单击按钮，退出草图环境；在下拉列表框中选择选项；在“拉伸”对话框区域的下拉列表中选择选项，并在其下的文本框中输入值15；在下拉列表中选择选项；其他参数采用系统默认设置值；在区域中选择选项；单击按钮，完成拉伸特征1的添加。

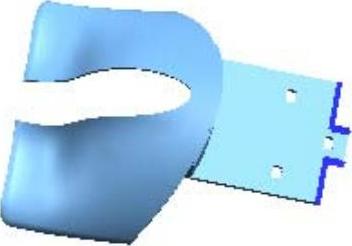

图20.5.4 拉伸特征1

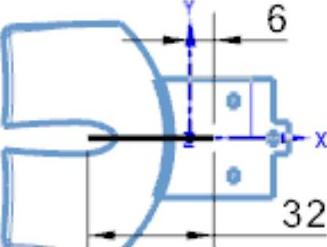

图20.5.5 截面草图

Step4.添加零件特征——偏置面。选择下拉菜单命令，系统弹出“偏置面”对话框；选取图20.5.6所示的面为偏置对象；在区域的文本框中输入值1；单击按钮，调整偏置方向为XC轴正向；在“偏置面”对话框中单击按钮，完成偏置面的添加。

Step5.添加图20.5.7所示的零件特征——拉伸2。选择下拉菜单命令（或单击按钮），系统弹出“拉伸”对话框；单击“拉伸”对话框中的“绘制截面”按钮，系统弹出“创建草图”对话框；单击按钮，选取YZ基准平面为草图平面，单击按钮，进入草图环境，绘制图20.5.8所示的截面草图，单击按钮，退出草图环境；在下拉列表中选择选项；在区域的下拉列表中选择选项，并在其下的文本框中输入值-25；在区域的下拉列表中选择选项；在区域中选择选项，选择拉伸2为目标体；单击“拉伸”对话框中的按钮，完成拉伸特征2的创建。

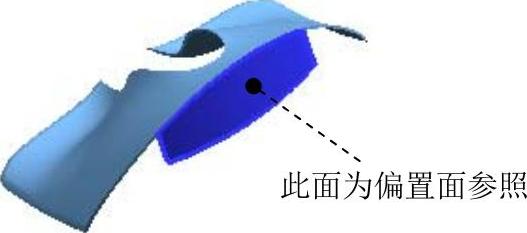

图20.5.6 定义偏置面

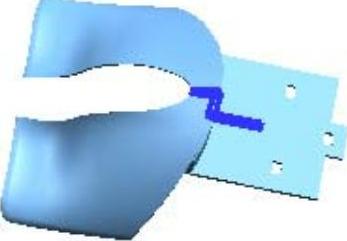

图20.5.7 拉伸特征2

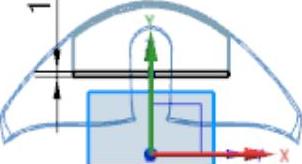

图20.5.8 截面草图

Step6.添加图20.5.9所示的零件特征——拉伸3。选择下拉菜单命令（或单击按钮），系统弹出“拉伸”对话框；单击“拉伸”对话框中的“绘制截面”按钮，系统弹出“创建草图”对话框；单击按钮，选取XY基准平面为草图平面，单击按钮，进入草图环境，绘制图20.5.10所示的截面草图（偏置截面草图所示的三个长方形，偏置值为0），单击按钮，退出草图环境；在下拉列表中选择选项；在区域的下拉列表中选择选项，并在其下的文本框中输入值0；在区域的下拉列表中选择选项，并在其下的文本框中输入值55；在区域中选择选项，选择拉伸3为目标体；单击“拉伸”对话框中的按钮，完成拉伸特征3的创建。

图20.5.9 拉伸特征3

图20.5.10 截面草图

Step7.添加图20.5.11所示的零件特征——拉伸4。选择下拉菜单命令（或单击按钮），系统弹出“拉伸”对话框；单击“拉伸”对话框中的“绘制截面”按钮，系统弹出“创建草图”对话框；单击按钮，选取XY基准平面为草图平面，单击按钮，进入草图环境，绘制图20.5.12所示的截面草图，单击按钮，退出草图环境；在下拉列表中选择选项；在区域的下拉列表中选择选项，并在其下的文本框中输入值0；在区域的下拉列表中选择选项，并在其下的文本框中输入值55；在区域中选择选项，选择拉伸4为目标体；单击“拉伸”对话框中的按钮，完成拉伸特征4的创建。

Step8.添加零件特征——求和。选择下拉菜单命令，系统弹出“求和”对话框；选取图20.5.13所示的目标体，选取图20.5.13所示的工具体；单击按钮，完成求和特征的添加。

图20.5.11 拉伸特征4

图20.5.12 截面草图

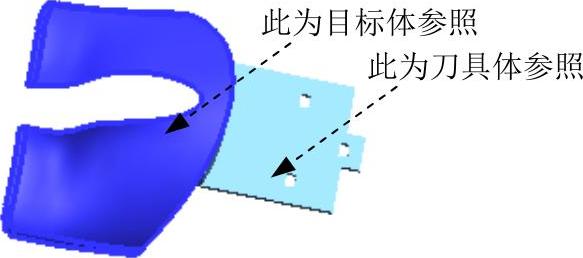

图20.5.13 定义目标体和刀具体

Step9.添加图20.5.14所示的零件特征——拉伸5。选择下拉菜单命令（或单击按钮），系统弹出“拉伸”对话框；单击“拉伸”对话框中的“绘制截面”按钮，系统弹出“创建草图”对话框；单击按钮，选取XY基准平面为草图平面，单击按钮，进入草图环境，绘制图20.5.15所示的截面草图，单击按钮，退出草图环境；在下拉列表中选择选项；在区域的下拉列表中选择选项，并在其下的文本框中输入值0；在区域的下拉列表中选择选项，并在其下的文本框中输入值55；在区域中选择选项，在区域的下拉列表框中选择选项，在文本框中输入值0.5；单击“拉伸”对话框中的按钮，完成拉伸特征5的创建。
