【摘要】：Step1.新建模型文件。图20.3.2 草图2说明：在添加样条曲线上点的对称约束时，需要在“启用捕捉点”工具条中将“控制点”选项打开。通过单击区域的按钮调整偏置方向，如图20.3.4所示；其他参数采用系统默认设置值；单击按钮，完成基准平面1的创建。Step7.添如图20.3.6所示的基准平面2。选择下拉菜单命令，系统弹出“创建草图”对话框；选取基准平面2为草图平面，绘制图20.3.8所示的草图5。Step9.添加图20.3.9所示的基准平面3。

Step1.新建模型文件。选择下拉菜单命令，系统弹出“新建”对话框。在选项卡中选取模板类型为，在文本框中输入文件名称mouse，单击按钮，进入建模环境。

Step2.添加图20.3.1所示的草图1。选择下拉菜单命令，系统弹出“创建草图”对话框；单击按钮，选取ZX基准平面为草图平面，单击按钮，进入草图环境，绘制图20.3.1所示的草图1；单击按钮，退出草图环境。

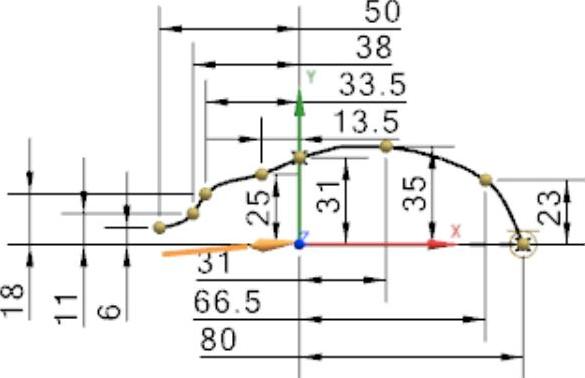

Step3.添加图20.3.2所示的草图2。选择命令，系统弹出“创建草图”对话框；单击按钮，选取XY基准平面为草图平面，单击按钮；进入草图环境，绘制图20.3.2所示的草图2；单击按钮，退出草图环境。

图20.3.1 草图1

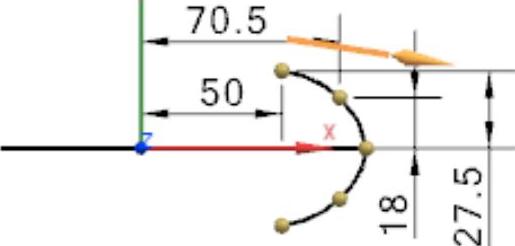

图20.3.2 草图2

说明：在添加样条曲线上点的对称约束时，需要在“启用捕捉点”工具条中将“控制点”选项打开。

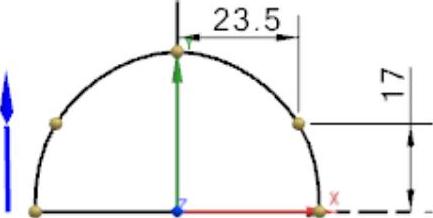

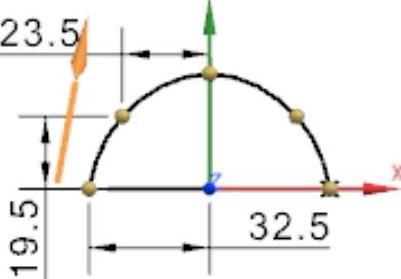

Step4.添加图20.3.3所示的草图3。选择下拉菜单命令，系统弹出“创建草图”对话框；选取YZ基准平面为草图平面；绘制图20.3.3所示的草图3（草图中样条曲线Z轴方向最高点为YZ与草图1的交点）。

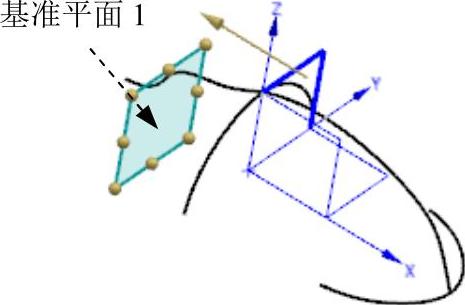

Step5.添加图20.3.4所示的基准平面1。通过单击区域的按钮调整偏置方向，如图20.3.4所示；其他参数采用系统默认设置值；单击按钮，完成基准平面1的创建（注：具体参数和操作参见随书光盘）。

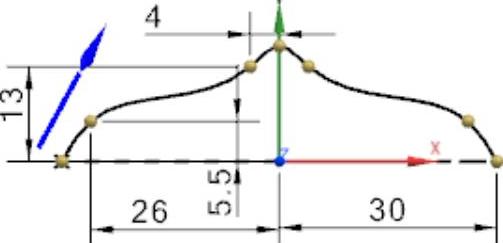

图20.3.3 草图3

图20.3.4 基准平面1

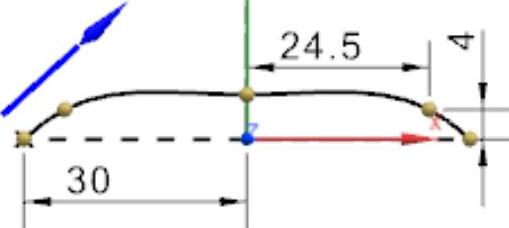

Step6.添加图20.3.5所示的草图4。选择下拉菜单命令，系统弹出“创建草图”对话框；选取基准平面1为草图平面，绘制图20.3.5所示的草图4（草图中样条曲线Z轴方向最高点为基准平面1与草图1的交点）。

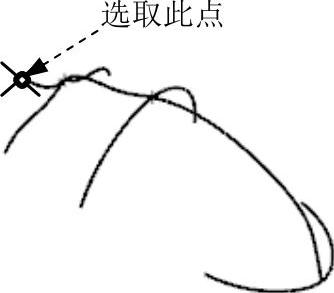

Step7.添如图20.3.6所示的基准平面2。选择下拉菜单命令（或单击按钮），系统弹出“基准平面”对话框；在区域的下拉列表中选择选项，在区域激活，选取图20.3.7所示的点（草图1的端点）为通过点；在区域的下拉列表中选择选项；单击按钮，完成基准平面2的创建。

图20.3.5 草图4

图20.3.6 基准平面2

图20.3.7 定义通过点

Step8.添加图20.3.8所示的草图5。选择下拉菜单命令，系统弹出“创建草图”对话框；选取基准平面2为草图平面，绘制图20.3.8所示的草图5（草图中样条曲线Z轴方向最高的控制点与草图1的端点重合）。

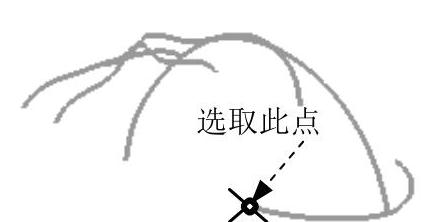

Step9.添加图20.3.9所示的基准平面3。选择下拉菜单命令（或单击按钮），系统弹出“基准平面”对话框；在区域的下拉列表中选择选项，在区域激活，选取图20.3.10所示的点（草图2的端点）为通过点；在区域的下拉列表中选择选项；单击按钮，完成基准平面3的创建。

图20.3.8 草图5

图20.3.9 基准平面3

图20.3.10 定义通过点

Step10.添加图20.3.11所示的草图6。选择下拉菜单命令，系统弹出“创建草图”对话框；选取基准平面3为草图平面；绘制图20.3.11所示的草图6（草图中样条曲线Z轴方向最高点在草图1所绘制的曲线上，两个端点与草图2的两个端点重合）。

Step11.添如图20.3.12所示的草图7。选择下拉菜单命令，系统弹出“创建草图”对话框；选取XY基准平面为草图平面；绘制图20.3.12所示的草图7（草图中一条样条曲线的一个端点与草图2的一个端点重合，另一个端点与草图5的同侧端点重合，中间两个控制点分别与草图3和草图4同侧端点重合；另一条样条曲线为所绘制样条曲线的镜像曲线）。

图20.3.11 草图6

图20.3.12 草图7

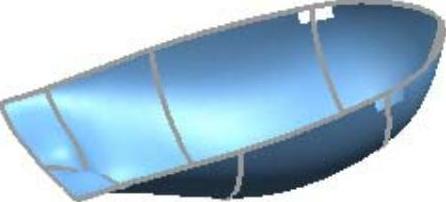

Step12.添加图20.3.13所示的零件特征——曲面1。选择下拉菜单命令，系统弹出“通过曲线网格”对话框；依次选取图20.3.14所示的曲线1和曲线2为主曲线，并分别单击中键确认；再次单击中键后，选取曲线3、曲线4和曲线5为交叉线串，并分别单击中键确认；单击按钮，完成曲面特征1的添加。

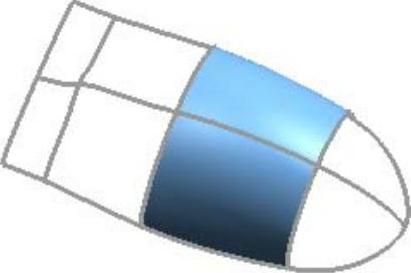

图20.3.13 曲面1

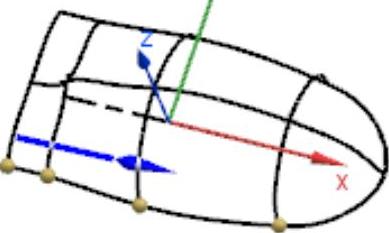

图20.3.14 定义主曲线串和交叉线串

注意：选取交叉线串前，单击“选项杆”后的按钮，选取交叉线串。

Step13.添加图20.3.15所示的零件特征——曲面2。选择下拉菜单命令，依次选取图20.3.16所示的点1（曲线2和曲线3的交点）、曲线1和点2（曲线2和曲线3的交点）为主曲线，并分别单击中键确认，再次单击中键后选取曲线2为交叉曲线，单击中键确认选取曲线3为交叉线串；在区域的下拉列表中选择选项，选取曲面1为相切对象；其他参数采用系统默认设置值；单击按钮，完成曲面特征2的添加。

图20.3.15 曲面2

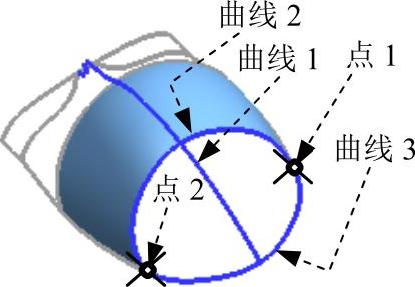

图20.3.16 定义主曲线串和交叉线串

Step14.添加图20.3.17所示的零件特征——曲面3。选择下拉菜单命令，依次选取图20.3.18所示的曲线1、曲线2和曲线3为主曲线，并分别单击中键确认；再次单击中键后，依次选取曲线4、曲线5和曲线6为交叉线串，并分别单击中键确认；在区域的下拉列表中选择选项，选取曲面1为相切对象；其余线串选择选项；其他参数采用系统默认设置值；单击按钮，完成曲面特征3的添加。

图20.3.17 曲面3

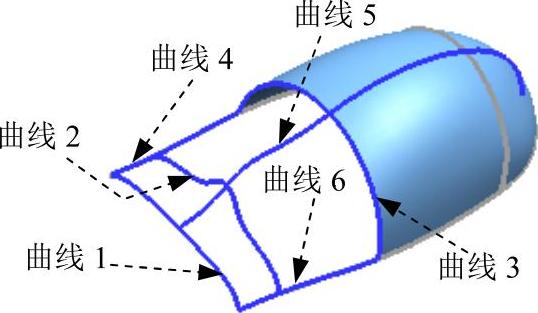

图20.3.18 定义主曲线串和交叉线串

注意：选取交叉线串前，单击“选项杆”后的按钮，选取交叉线串。

Step15.添加曲面缝合1。选择下拉菜单命令，系统弹出“缝合”对话框；在区域的下拉列表中选择选项；选择曲面1为目标体，选择曲面2和曲面3为刀具体；其他参数采用系统默认设置值；单击按钮，完成曲面缝合1的添加。

Step16.创建图20.3.19所示的零件特征——拉伸1。选择下拉菜单命令（或单击按钮），系统弹出“拉伸”对话框；单击“拉伸”对话框中的“绘制截面”按钮，系统弹出“创建草图”对话框。单击按钮，选取ZX基准平面为草图平面，单击按钮，进入草图环境，绘制图20.3.20所示的截面草图，单击按钮，退出草图环境；在下拉列表中选择选项；在区域的下拉列表中选择选项，并在其下的文本框中输入值30；在区域中选择选项，系统将自动与模型中唯一个体进行布尔求差运算；单击“拉伸”对话框中的按钮，完成拉伸特征1的创建。

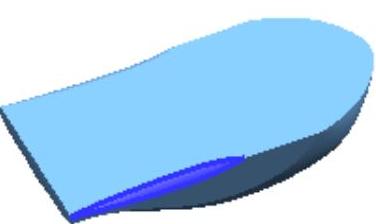

图20.3.19 拉伸特征1

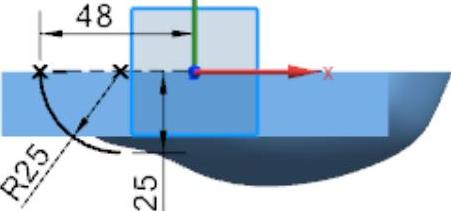

图20.3.20 截面草图

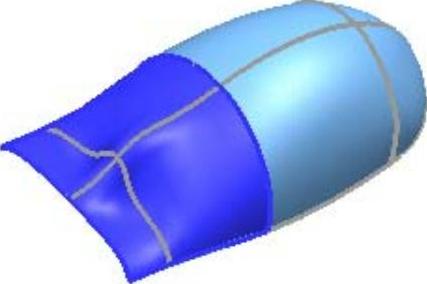

Step17.添加图20.3.21所示的零件特征——曲面4。选择下拉菜单命令，依次选取图20.3.22所示的曲线1和曲线2为主曲线，并分别单击中键确认；再次单击中键后依次选取曲线3和曲线4为交叉线串，并分别单击中键确认；在区域的下拉列表中选择选项，选取缝合曲面1为相切对象；方法相同，定义和与缝合曲面1相切；其他参数采用系统默认设置值；单击按钮，完成曲面特征4的添加。

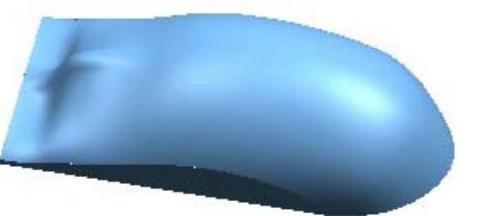

图20.3.21 曲面特征4

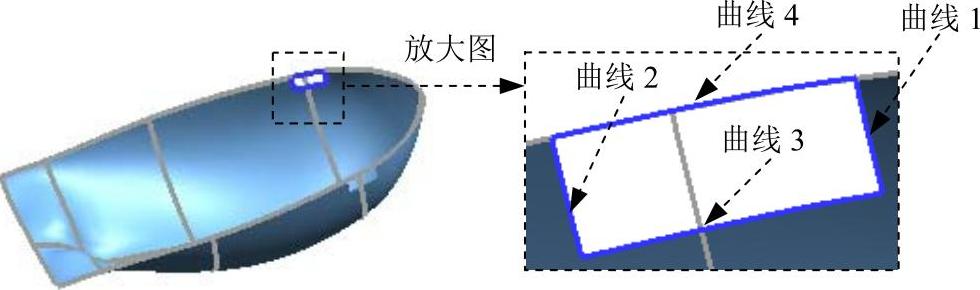

图20.3.22 定义主曲线串和交叉线串

Step18.添加图20.3.23所示的零件特征——曲面5，添加步骤参照Step17。

Step19.添加曲面缝合2。选择下拉菜单命令，在区域的下拉列表框中选择选项；选取图20.3.24所示的曲面为目标体，选取曲面4和曲面5为刀具体；其他参数采用系统默认设置值；单击按钮，完成曲面缝合2的添加。

图20.3.23 网格曲面5

图20.3.24 定义目标体

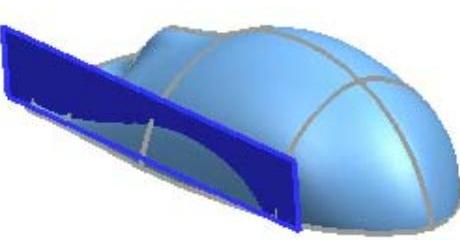

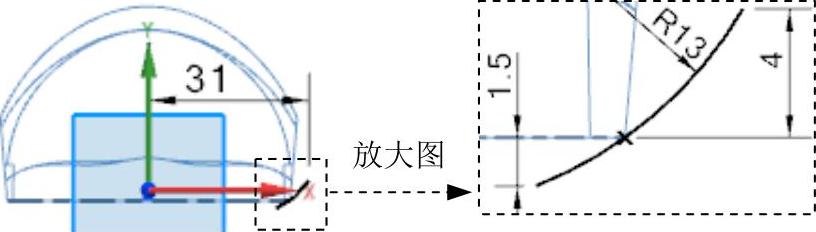

Step20.创建图20.3.25所示的零件特征——拉伸2。选择下拉菜单命令（或单击按钮），系统弹出“拉伸”对话框；单击“拉伸”对话框中的“绘制截面”按钮，系统弹出“创建草图”对话框。单击按钮，选取YZ基准平面为草图平面，单击按钮，进入草图环境，绘制图20.3.26所示的截面草图（直线的一个端点与草图6的端点重合），单击按钮，退出草图环境；在下拉列表中选择选项；在区域的下拉列表中选择选项，并在其下的文本框中输入值60；在区域中选择选项；在区域的下拉列表中选择选项；单击“拉伸”对话框中的按钮，完成拉伸特征2的创建。

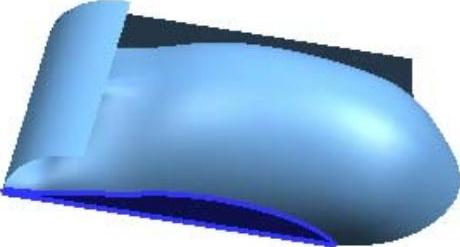

图20.3.25 拉伸特征2

图20.3.26 截面草图

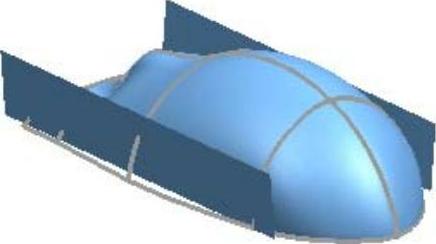

Step21.添加图20.3.27所示的零件特征——镜像1。选择下拉菜单命令，弹出“镜像特征”对话框；选取拉伸特征2为镜像特征对象，单击中键确认；选取ZX基准平面为镜像平面；单击按钮，完成镜像特征1的创建。

Step22.创建图20.3.28所示的零件特征——修剪1。选择下拉菜单命令，系统弹出“修剪片体”对话框；选择图20.3.29所示的目标体并单击中键确认，选取拉伸特征2和镜像特征1为边界对象；在区域中选中单选项，其他参数采用系统默认设置值；单击按钮，完成修剪特征1的添加。

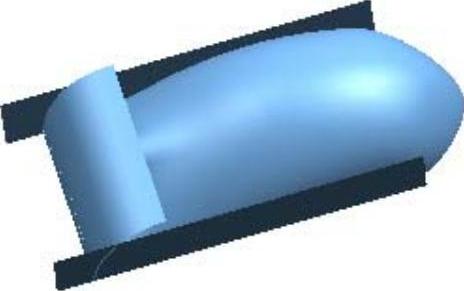

图20.3.27 镜像特征1

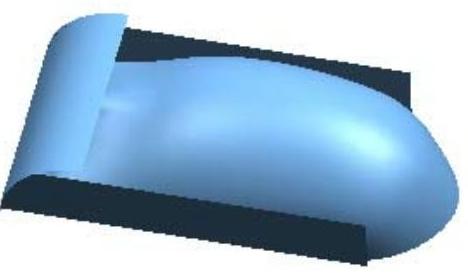

图20.3.28 修剪特征1

图20.3.29 定义目标体

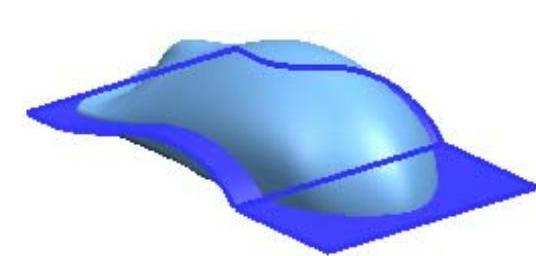

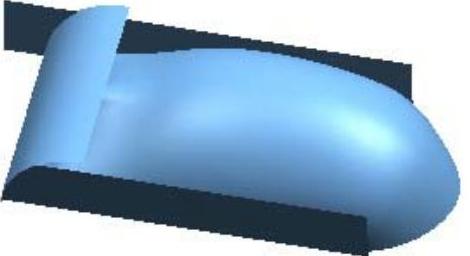

Step23.添加图20.3.30所示的零件特征——拉伸3（隐藏所有草图）。选择下拉菜单命令（或单击按钮），系统弹出“拉伸”对话框；单击“拉伸”对话框中的“绘制截面”按钮，系统弹出“创建草图”对话框；单击按钮，选取ZX基准平面为草图平面，单击按钮，进入草图环境，绘制图20.3.31所示的截面草图，单击按钮，退出草图环境；在下拉列表中选择选项；在区域的下拉列表中选择选项，并在其下的文本框中输入值30；在区域中选择选项；在区域的下拉列表中选择选项；单击“拉伸”对话框中的按钮，完成拉伸特征3的创建。

图20.3.30 拉伸特征3

图20.3.31 截面草图

Step24.添加图20.3.32所示的零件特征——修剪2。选择下拉菜单命令；选择图20.3.33所示的目标体并单击中键确认，选取拉伸特征2为边界对象；在区域中选中单选项，其他参数采用系统默认设置值；单击按钮，完成修剪特征2的添加。

图20.3.32 修剪特征2

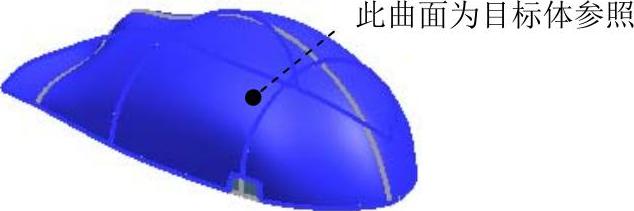

图20.3.33 定义目标体

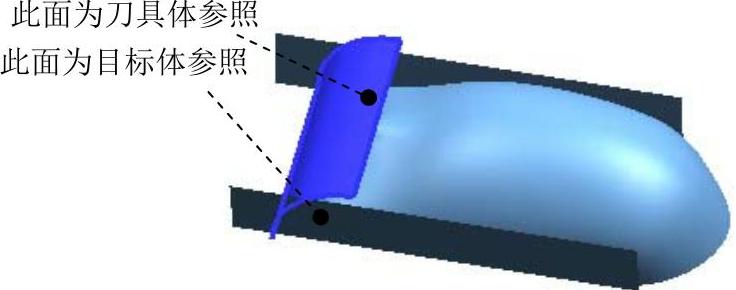

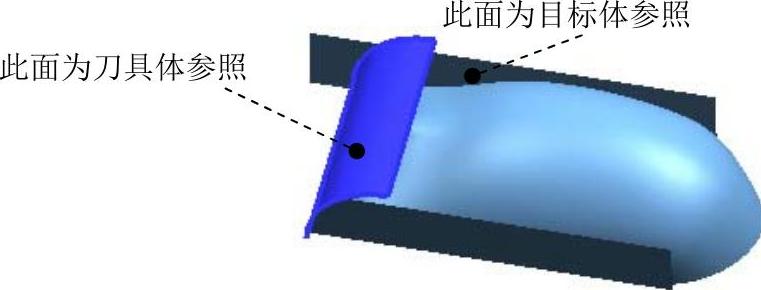

Step25.添加图20.3.34所示的零件特征——修剪3。选择下拉菜单命令；在区域的下拉列表中选择选项；选择图20.3.35所示的目标体并单击中键确认，选取图20.3.35所示的刀具体；单击按钮调整修剪方向，修剪后如图20.3.34所示；其他参数采用系统默认设置值；单击按钮，完成修剪特征3的添加。

图20.3.34 修剪特征3

图20.3.35 定义目标体和刀具体

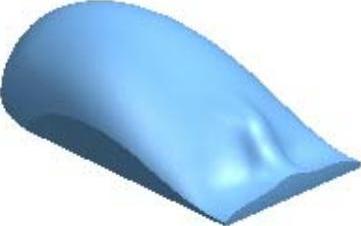

Step26.添加图20.3.36所示的零件特征——修剪4。选择下拉菜单命令；选择图20.3.37所示的目标体并单击中键确认，选取图20.3.37所示的刀具体，修剪后如图20.3.36所示；其他参数采用系统默认设置值；单击按钮，完成修剪特征4的添加。

图20.3.36 修剪特征4

图20.3.37 定义目标体和刀具体

Step27.添加图20.3.38所示的零件特征——修剪5。选择下拉菜单命令；选择图20.3.39所示的目标体并单击中键确认，选取图20.3.39所示的边界对象；在区域中选中单选项，其他参数采用系统默认设置值；单击按钮，完成修剪特征5的添加。

图20.3.38 修剪特征5

图20.3.39 定义目标体和边界对象

Step28.添加图20.3.40所示的零件特征——修剪6。选择下拉菜单命令；选择图20.3.41所示的目标体并单击中键确认，选取图20.3.41所示的边界对象；在区域中选中单选项，其他参数采用系统默认设置值；单击按钮，完成修剪特征6的添加。

图20.3.40 修剪特征6

图20.3.41 定义目标体和边界对象

Step29.添加图20.3.42所示的零件特征——修剪7。选择下拉菜单命令；选择图20.3.43所示的目标体并单击中键确认，选取图20.3.43所示的边界对象；在区域中选中单选项，其他参数采用系统默认设置值；单击按钮，完成修剪特征7的添加。

图20.3.42 修剪特征7

图20.3.43 定义目标体和边界对象

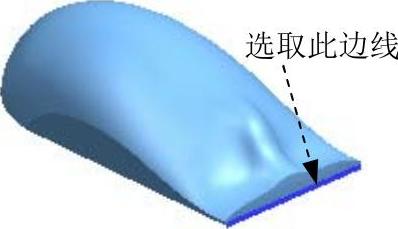

Step30.添加图20.3.44所示的零件特征——拉伸4。选择下拉菜单命令（或单击按钮），系统弹出“拉伸”对话框；选取图20.3.45所示的边线为截面草图；在下拉列表中选择选项；在区域的下拉列表中选择选项，并在其下的文本框中输入值-5；在区域的下拉列表中选择选项，并在其下的文本框中输入值135；在区域中选择选项；在区域的下拉列表中选择选项；单击“拉伸”对话框中的按钮，完成拉伸特征4的创建。

图20.3.44 拉伸特征4

图20.3.45 截面草图

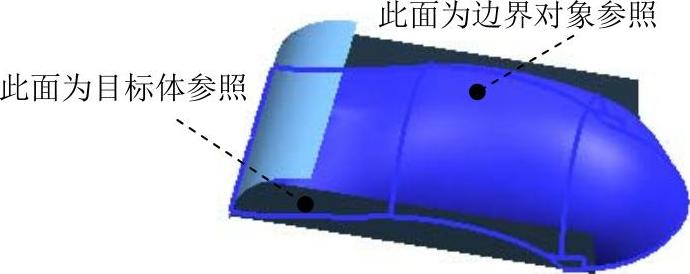

Step31.添加图20.3.46所示的零件特征——修剪8。选择下拉菜单命令；选择图20.3.47所示的目标体（单击拉伸特征4曲面的中心位置）并单击中键确认，选取图20.3.47所示的边界对象（其余所有曲面）；在区域中选中单选项，其他参数采用系统默认设置值；单击按钮，完成修剪特征8的添加。

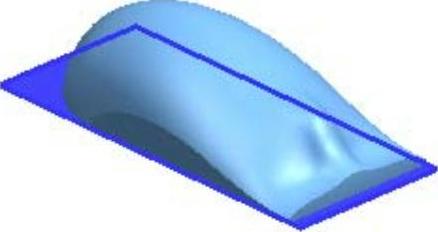

图20.3.46 修剪特征8

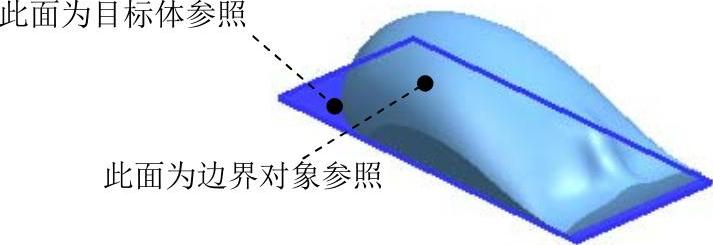

图20.3.47 定义目标体和边界对象

Step32.添加曲面缝合3。选择下拉菜单命令，在区域的下拉列表中选择选项；选择缝合曲面1为目标体，选择其余所有的曲面为刀具体；其他参数采用系统默认设置值；单击按钮，完成曲面缝合3的添加。

Step33.添加偏置面。选择下拉菜单命令，系统弹出“偏置面”对话框；选取修剪特征8的曲面为偏置面；在区域的文本框中输入值2，调整偏置方向向外；在“偏置面”对话框中单击按钮，完成偏置面的添加。

Step34.添加图20.3.48所示的草图8。选择下拉菜单命令，系统弹出“创建草图”对话框；选取XY基准平面为草图平面，绘制图20.3.48所示的草图8。

Step35.添加图20.3.49所示的草图9。选择下拉菜单命令，系统弹出“创建草图”对话框；选取基准平面2为草图平面，绘制图20.3.49所示的草图9。

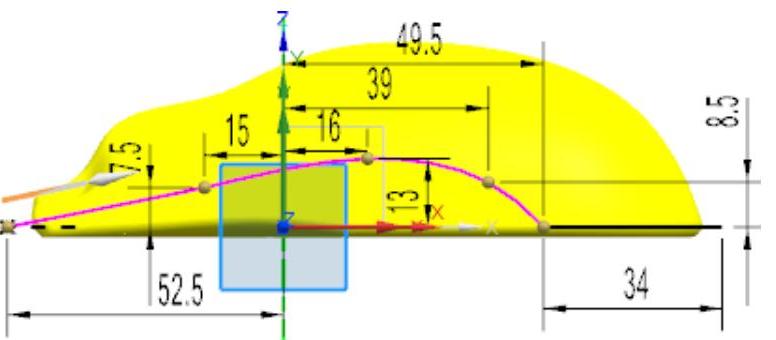

图20.3.48 草图8

图20.3.49 草图9

Step36.添加图20.3.50所示的零件特征——扫掠。选择下拉菜单命令，系统弹出“扫掠”对话框；选取草图9为截面曲线并单击中键确认，再单击中键，选取草图8为引导线；单击按钮，完成扫掠特征的添加。

Step37.添加零件特征——修剪体。选择下拉菜单命令，系统弹出“修剪体”对话框；选取图20.3.51所示的目标体，单击中键确认，选取扫掠特征为刀具体；单击按钮，调整修剪方向向外；单击按钮，完成修剪体特征的添加。

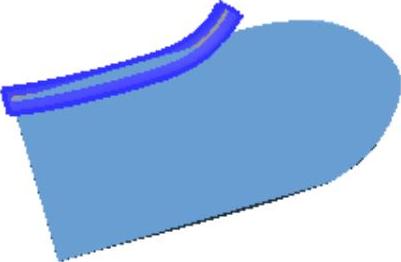

图20.3.50 扫掠特征

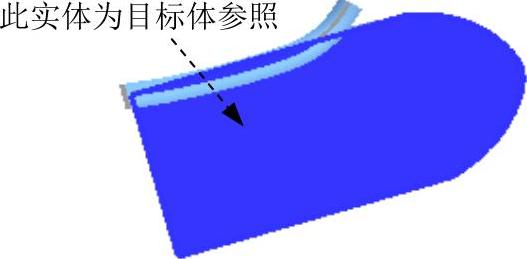

图20.3.51 定义目标体

Step38.添加图20.3.52所示的零件特征——镜像2（隐藏扫掠特征1）。选择下拉菜单命令，系统弹出“镜像特征”对话框；选取修剪体特征为镜像对象，单击中键确认；选取ZX基准平面为镜像平面，单击按钮，完成镜像特征2的创建。

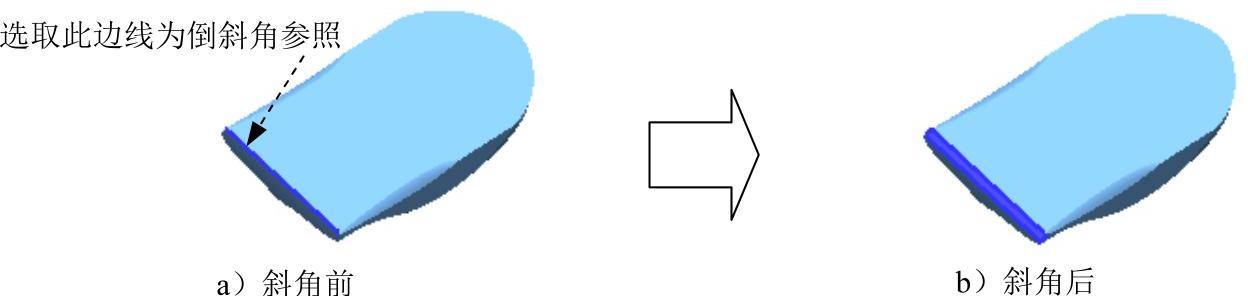

Step39.添加图20.3.53b所示的零件特征——倒斜角。选择下拉菜单命令（或单击按钮），系统弹出“倒斜角”对话框；选择图20.3.53a所示的边线为倒斜角参照，在区域的下拉列表中选择选项，并在文本框输入值2；单击按钮，完成倒斜角特征的添加。

图20.3.52 镜像特征2

图20.3.53 倒斜角特征

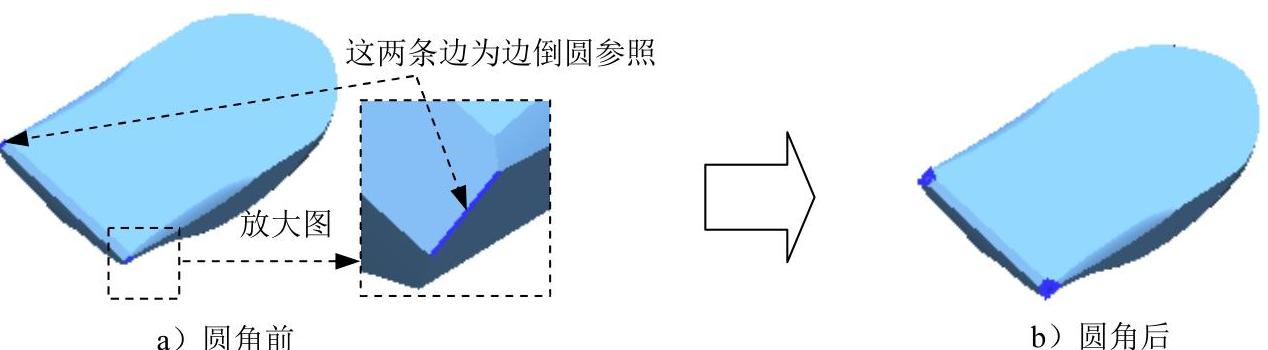

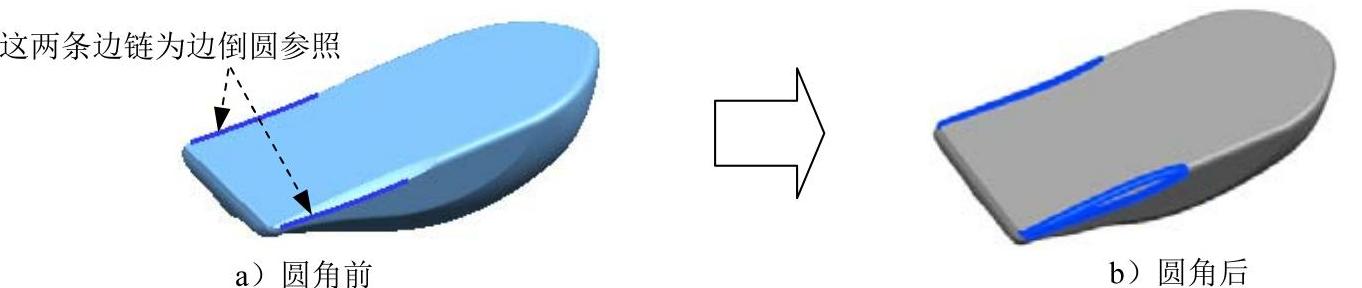

Step40.添加图20.3.54所示的零件特征——边倒圆1。选择下拉菜单命令（或单击按钮），系统弹出“边倒圆”对话框；选择图20.3.54a所示的两条边线为边倒圆参照，并在文本框中输入值3；单击按钮，完成边倒圆特征1的添加。

图20.3.54 边倒圆特征1

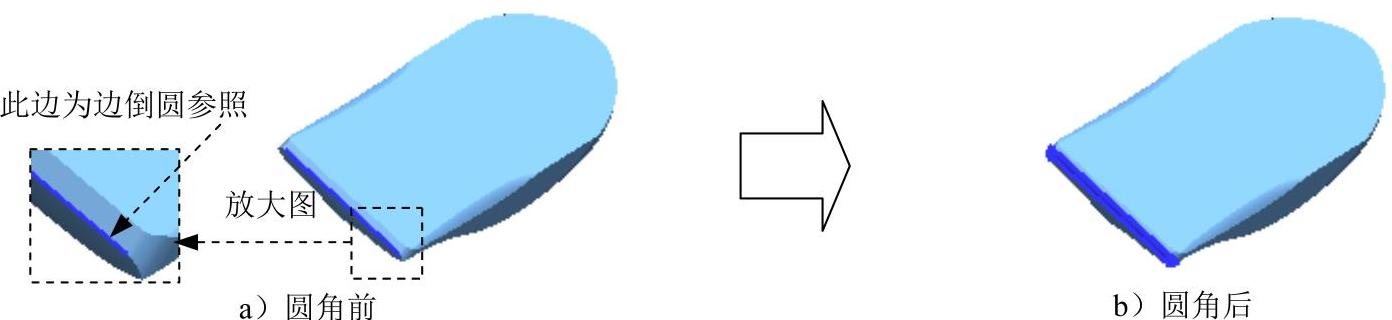

Step41.添加图20.3.55b所示的零件特征——边倒圆2。选择图20.3.55a所示的边线为边倒圆参照，并在文本框中输入值3。

图20.3.55 边倒圆特征2

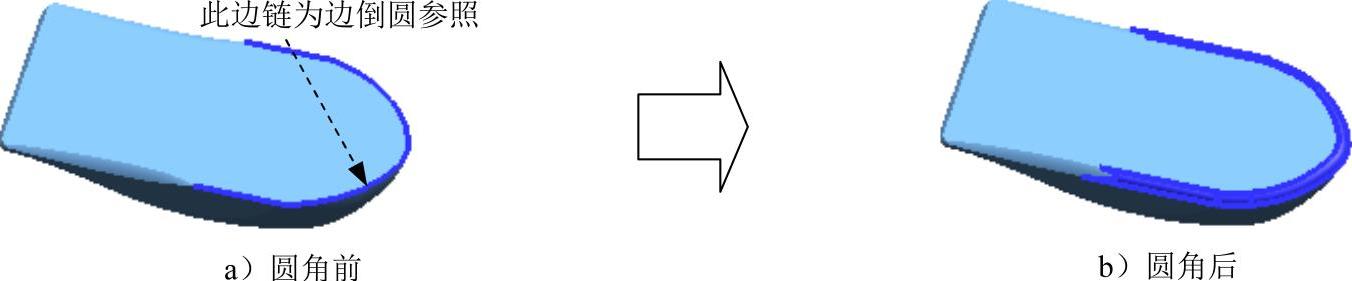

Step42.添加图20.3.56b所示的零件特征——边倒圆3。选择图20.3.56a所示的边链为边倒圆参照，其半径值为2.5。

图20.3.56 边倒圆特征3

Step43.添加图20.3.57b所示的零件特征——边倒圆4。选择图20.3.57a所示的边链为边倒圆参照，其半径值为2.5。

图20.3.57 边倒圆特征4

Step44.添加图20.3.58b所示的零件特征——边倒圆5。选择图20.3.58a所示的两条边线为边倒圆参照，其半径值为3。

图20.3.58 边倒圆特征5

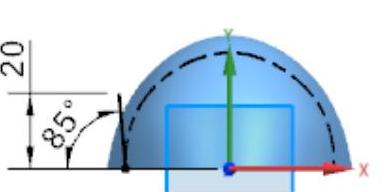

Step45.添加图20.3.59所示的零件特征——拉伸5。选择下拉菜单命令（或单击按钮），系统弹出“拉伸”对话框；单击“拉伸”对话框中的“绘制截面”按钮，系统弹出“创建草图”对话框；单击按钮，选取ZX基准平面为草图平面，单击按钮，进入草图环境，绘制图20.3.60所示的截面草图，单击按钮，退出草图环境；在下拉列表中选择选项；在区域的下拉列表中选择选项，并在其下的文本框中输入值30；在区域中选择选项；在区域的下拉列表中选择选项；单击“拉伸”对话框中的按钮，完成拉伸特征5的创建。
