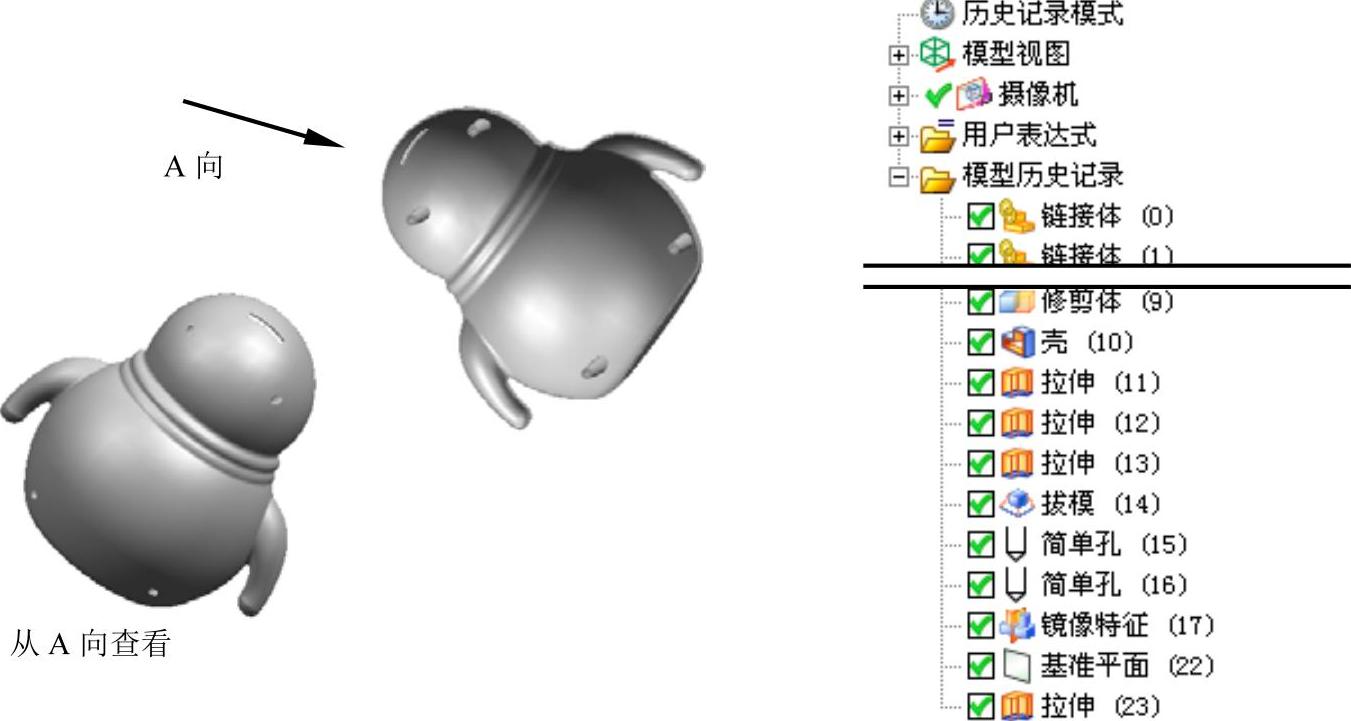

零件实体模型及相应的模型树如图18.4.1所示。

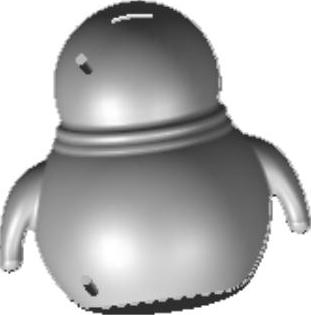

图18.4.1 零件模型及模型树

Step1.创建money_saver_backt层。在“装配导航器”窗口中的选项上右击，在弹出的快捷菜单中选择命令，选取选项，系统进入主模型区域。隐藏组件，在“装配导航器”窗口中的选项上右击，在弹出的快捷菜单中选择命令，系统弹出“新建级别”对话框；单击“新建级别”对话框中的按钮，在弹出的“选择部件名”对话框的文本框中输入文件名money_saver_back，单击按钮，系统再次弹出“新建级别”对话框；单击“新建级别”对话框中的按钮，系统弹出“WAVE组件间的复制”对话框，选取实体、片体、基准及CSYS作为要复制的几何体，单击按钮，系统重新弹出“新建级别”对话框；在“新建级别”对话框中单击按钮，完成moneysaverback层的创建；在“装配导航器”窗口中的选项上右击，在弹出的快捷菜单中选择命令，对模型进行编辑。

Step2.创建图18.4.2所示的零件特征——修剪体。选择下拉菜单命令，系统弹出“修剪体”对话框；选取图18.4.3所示的模型体分别为修剪的目标体及工具体，单击“修剪体”对话框中的按钮，完成修剪体特征的创建，结果如图18.4.2所示（隐藏片体）。

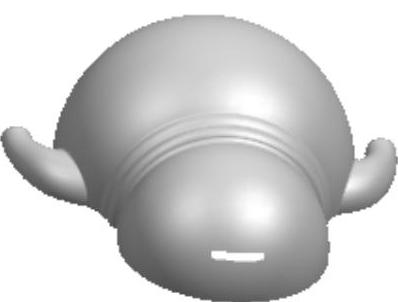

图18.4.2 修剪体特征

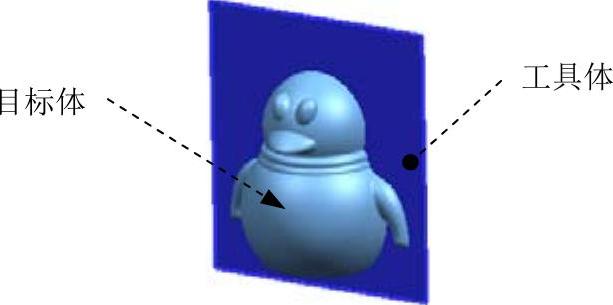

图18.4.3 定义目标对象

Step3.创建图18.4.4所示的抽壳特征。选择下拉菜单命令（或单击按钮），系统弹出“抽壳”对话框；在“抽壳”对话框区域的下拉列表中选择选项；选择图18.4.5所示的面为移除面，在文本框中输入值2，在区域的文本框中输入值0.03；单击按钮，完成抽壳特征的创建。

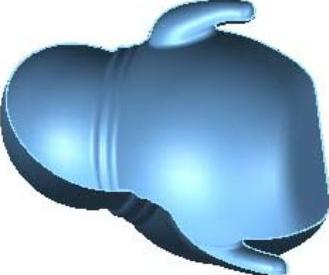

图18.4.4 抽壳特征

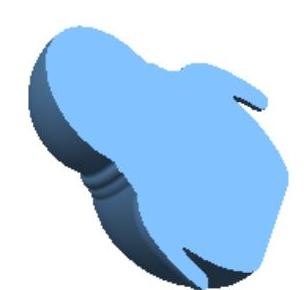

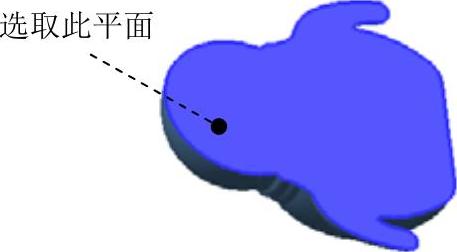

图18.4.5 定义移除面

Step4.创建图18.4.6所示的零件特征——拉伸1。选择下拉菜单命令（或单击按钮），系统弹出“拉伸”对话框；单击“拉伸”对话框中的“草图曲线”按钮，在绘图区选取图18.4.7所示的模型边线为拉伸截面；在“拉伸”对话框区域的下拉列表中选择选项，并在其下的文本框中输入值-0.1；在区域的下拉列表中选择选项，并在其下的文本框中输入值3，在下拉列表中选择选项，在下拉列表中选择选项，并在文本框输入值-1，在文本框输入值-2；在区域中选择选项，采用系统默认的求和对象，在区域的文本框中输入0.1；单击“拉伸”对话框中的按钮，完成拉伸特征1的创建。

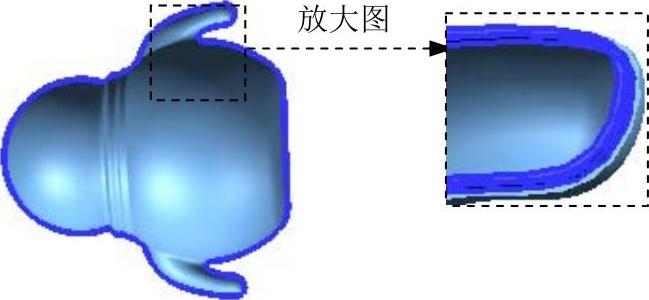

图18.4.6 拉伸特征1

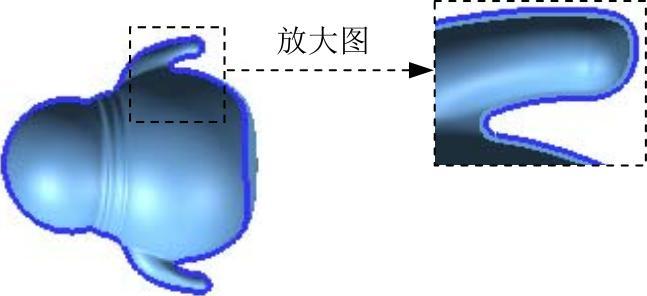

图18.4.7 截面草图

Step5.创建图18.4.8所示的零件特征——拉伸2。选择下拉菜单命令（或单击按钮），系统弹出“拉伸”对话框；单击“拉伸”对话框中的“绘制截面”按钮，系统弹出“创建草图”对话框。单击按钮，选取ZX基准平面为草图平面，单击按钮，进入草图环境，绘制图18.4.9所示的截面草图，单击按钮，退出草图环境；在“拉伸”对话框区域的下拉列表中选择选项，并在其下的文本框中输入值0；在区域的下拉列表中选择选项，在下拉列表中选择选项；在区域中选择选项，采用系统默认的求差对象；单击“拉伸”对话框中的按钮，完成拉伸特征2的创建。

图18.4.8 拉伸特征2

图18.4.9 截面草图

Step6.创建图18.4.10所示的零件特征——拉伸3。选择下拉菜单命令（或单击按钮），系统弹出“拉伸”对话框；单击“拉伸”对话框中的“绘制截面”按钮，系统弹出“创建草图”对话框。单击按钮，选取XY基准平面为草图平面，单击按钮；进入草图环境，绘制图18.4.11所示的截面草图；单击按钮，退出草图环境；在“拉伸”对话框区域的下拉列表中选择选项，并在其下的文本框中输入值0；在区域的下拉列表中选择选项，在下拉列表中选择选项；在区域中选择选项，采用系统默认的求和对象；单击“拉伸”对话框中的按钮，完成拉伸特征3的创建。

图18.4.10 拉伸特征3

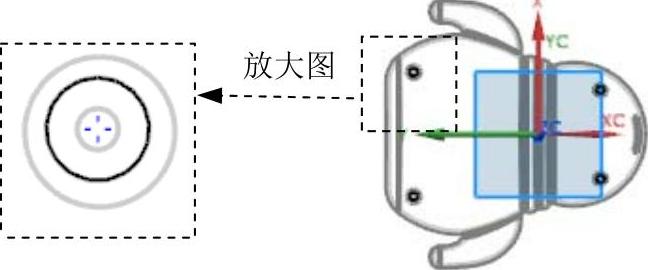

图18.4.11 截面草图

Step7.创建图18.4.12所示的拔模特征。选择下拉菜单命令（或单击按钮），系统弹出“拔模”对话框；在区域的下拉列表中选择选项，在区域的下拉列表中选择选项为拔模方向，在绘图区选取图18.4.13所示的平面为拔模固定平面，然后选择图18.4.14所示的两个圆柱面为要拔模的面，在文本框中输入值2；单击“拔模”对话框中的按钮，完成拔模特征的创建。

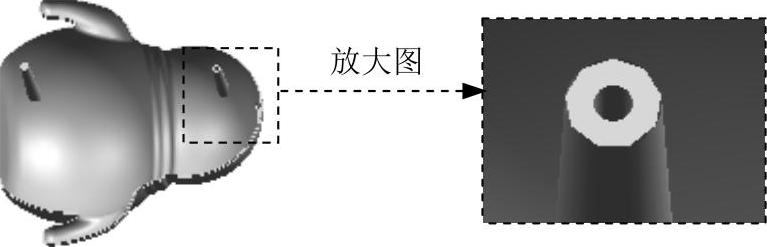

图18.4.12 拔模特征

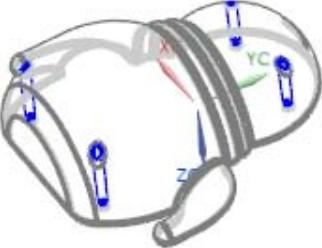

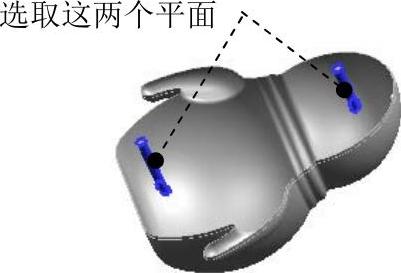

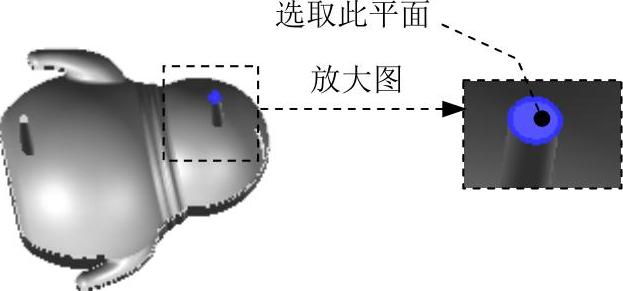

图18.4.13 拔模

图18.4.14 要拔模的面

Step8.创建图18.4.15所示的零件特征——孔1。选择下拉菜单命令（或单击按钮），系统弹出“孔”对话框；在下拉列表中单击按钮，在区域的下拉列表中选择选项，在文本框中输入值4，在下拉列表中选择选项，在文本框中输入值10，在文本框中输入值118，在绘图区选取图18.4.16所示的边线，捕捉圆心；单击按钮，完成孔的创建。

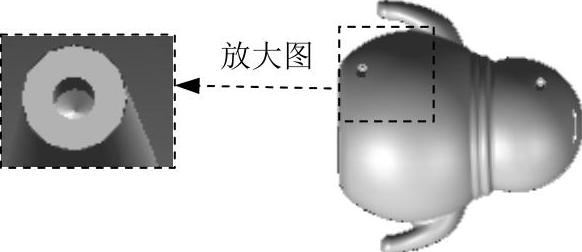

图18.4.15 孔特征1

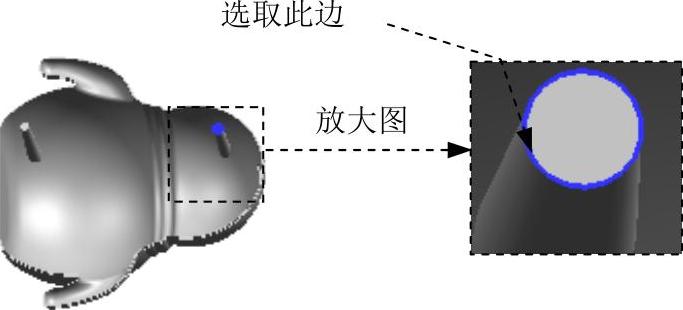

图18.4.16 定义孔的位置

Step9.创建图18.4.17所示的零件特征——孔2。参照Step8，创建图18.4.17所示的孔特征2。

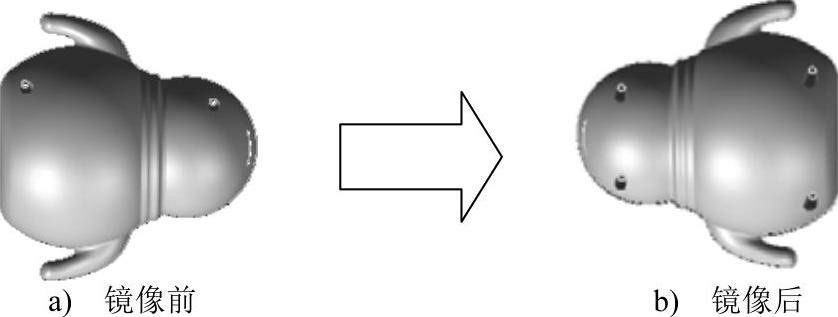

Step10.创建如图18.4.18所示的零件特征——镜像。选择下拉菜单命令（或单击按钮），系统弹出“镜像特征”对话框；选取拉伸3、拔模、孔（1、2）为镜像特征；在镜像平面区域中单击按钮，在绘图区域中选取YZ基准平面作为镜像平面；单击“镜像特征”对话框中的按钮，完成镜像特征的创建。

图18.4.17 孔特征2

图18.4.18 镜像特征

Step11.创建图18.4.19所示的基准平面2（注：具体参数和操作参见随书光盘）。

Step12.创建图18.4.20所示的拉伸特征4。选择下拉菜单命令（或单击按钮），系统弹出“拉伸”对话框；单击“拉伸”对话框中的“绘制截面”按钮，系统弹出“创建草图”对话框。单击按钮，选取基准平面1为草图平面，单击按钮，进入草图环境，绘制图18.4.21所示的截面草图，单击按钮，退出草图环境；在“拉伸”对话框区域的下拉列表中选择选项，并在其下的文本框中输入值0；在区域的下拉列表中选择选项，并在其下的文本框中输入值115；在下拉列表中选择选项；在区域中选择选项，在区域的下拉列表中选择选项，在文本框中输入值1；单击“拉伸”对话框中的按钮，完成拉伸特征4的创建。

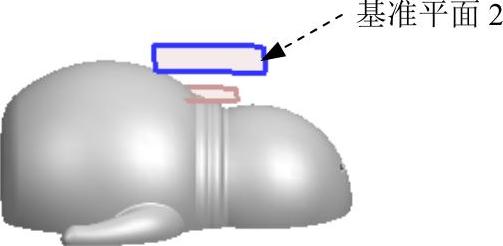

图18.4.19 基准平面2

图18.4.20 拉伸特征4

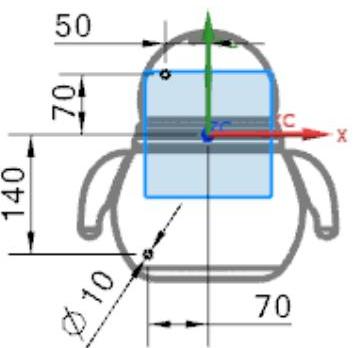

图18.4.21 截面草图

Step13.设置隐藏。选择下拉菜单命令，系统弹出“类选择”对话框；单击“类选择”对话框区域中的按钮，系统弹出“根据类型选择”对话框；选择对话框列表中的选项，单击按钮，系统再次弹出“类选择”对话框；单击区域中的按钮，单击对话框中的按钮，完成对设置对象的隐藏。

Step14.保存零件模型。选择下拉菜单命令，即可保存零件模型。

Step15.编辑显示模型。在“装配导航器”窗口中的选项上右击，在弹出的快捷菜单中选择命令，选取选项，系统进入主模型区域；在“装配导航器”窗口中的选项上右击，在弹出的快捷菜单中选择命令；选择下拉菜单命令，选择下拉菜单命令，系统弹出“类选择”对话框；单击“类选择”对话框区域中的按钮，系统弹出“根据类型选择”对话框；选择对话框列表中的、、、和选项，单击按钮，系统再次弹出“类选择”对话框；单击区域中的按钮，单击对话框中的按钮，完成对设置对象的隐藏，在部件导航器窗口中把moneysaverfirst中的缝合特征部分隐藏。

Step16.保存零件模型。选择下拉菜单命令，即可保存零件模型。
