设计储钱罐上盖的制作步骤

2023-06-22 理论教育版权反馈

【摘要】：图18.3.4 抽壳特征图18.3.4 抽壳特征图18.3.5 定义移除面图18.3.5 定义移除面Step4.创建图18.3.6所示的零件特征——拉伸1。单击按钮，选取XY基准平面为草图平面，单击按钮，进入草图环境，绘制图18.3.9所示的截面草图，单击按钮，退出草图环境；在“拉伸”对话框区域的下拉列表中选择选项，并在其下的文本框中输入值0；在区域的下拉列表中选择选项。Step5.创建图18.3.8所示的零件特征——拉伸2。

零件实体模型及相应的模型树如图18.3.1所示。

Step1.创建money_saver_front层。在“装配导航器”窗口中右击，在弹出的快捷菜单中选择命令，系统进入WAVE模式；在“装配导航器”窗口中的选项上右击，在弹出的快捷菜单中选择命令，系统弹出“新建级别”对话框；单击“新建级别”对话框中的按钮，在弹出的“选择部件名”对话框的文本框中输入文件名money_saver_front；单击按钮，系统再次弹出“新建级别”对话框；单击“新建级别”对话框中的按钮，系统弹出“WAVE组件间的复制”对话框，选取实体、片体、基准及CSYS作为要复制的几何体，单击按钮，系统重新弹出“新建级别”对话框；在“新建级别”对话框中单击按钮，完成money_saver_front层的创建；在“装配导航器”窗口中的选项上右击，在弹出的快捷菜单中选择命令，对模型进行编辑。

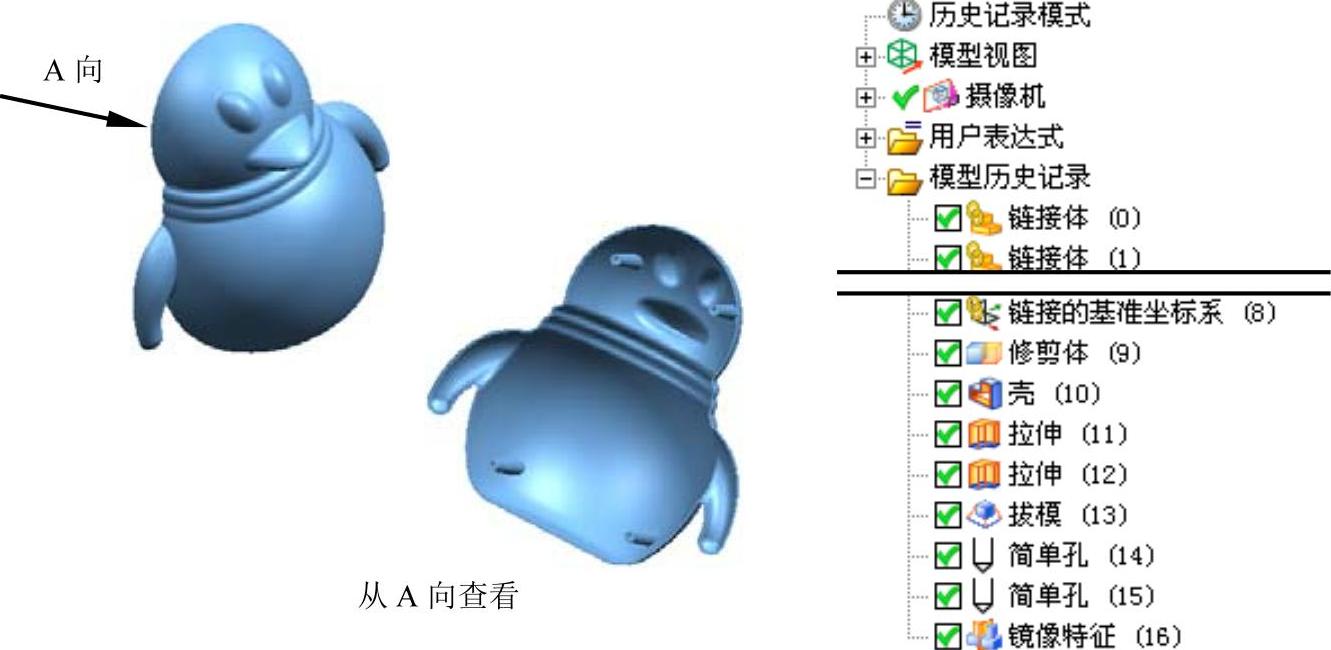

图18.3.1 零件模型及模型树

Step2.创建图18.3.2所示的零件特征——修剪体。选择下拉菜单命令，系统弹出“修剪体”对话框；选取图18.3.3所示的模型体分别为修剪的目标体，单击中键，选取图18.3.3所示的片体为刀具体，单击按钮，使修剪结构如图18.3.2所示；单击“修剪体”对话框中的按钮，完成修剪体特征的创建（隐藏片体）。

图18.3.2 修剪体特征

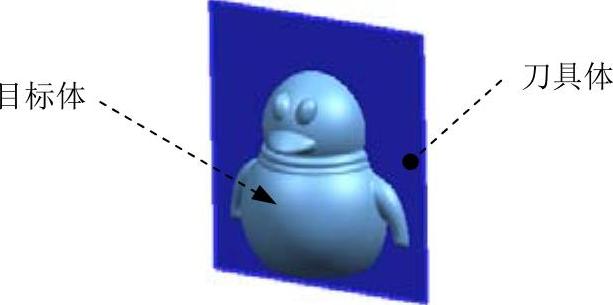

图18.3.3 定义目标对象

Step3.创建图18.3.4所示的抽壳特征。选择下拉菜单命令（或单击按钮），系统弹出“抽壳”对话框；在“抽壳”对话框区域的下拉列表中选择选项；选择图18.3.5所示的面为移除面，在文本框中输入值2，在区域的文本框中输入0.03；单击按钮，完成抽壳特征的创建。

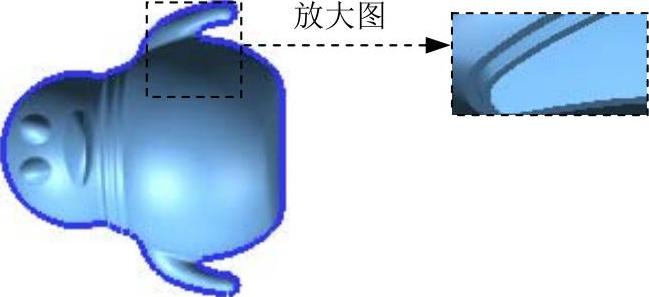

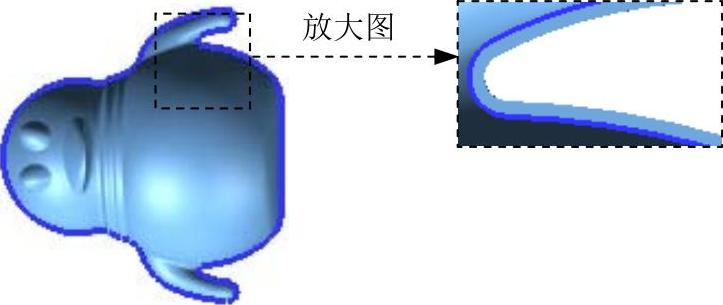

图18.3.4 抽壳特征

图18.3.5 定义移除面

Step4.创建图18.3.6所示的零件特征——拉伸1。选择下拉菜单命令（或单击按钮），系统弹出“拉伸”对话框；单击“拉伸”对话框中的“草图曲线”按钮，在绘图区选取图18.3.7所示的模型边线为拉伸截面；在下拉列表中选择选项；在“拉伸”对话框区域的下拉列表中选择选项，并在其下的文本框中输入值0；在区域的下拉列表中选择选项，并在其下的文本框中输入值3，在下拉列表中选择选项，并在文本框中输入值1；在区域中选择选项，采用系统默认的求差对象；在下拉列表中选择选项，在区域的文本框中输入值0.03；单击“拉伸”对话框中的按钮，完成拉伸特征1的创建。

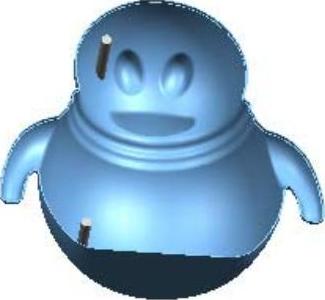

图18.3.6 拉伸特征1

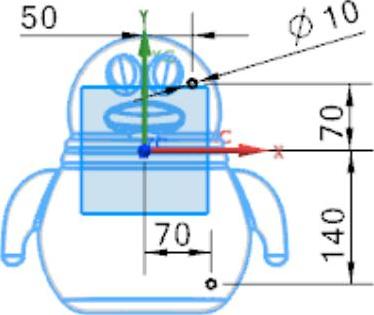

图18.3.7 截面草图

Step5.创建图18.3.8所示的零件特征——拉伸2。选择下拉菜单命令（或单击按钮），系统弹出“拉伸”对话框；单击“拉伸”对话框中的“绘制截面”按钮，系统弹出“创建草图”对话框。单击按钮，选取XY基准平面为草图平面，单击按钮，进入草图环境，绘制图18.3.9所示的截面草图，单击按钮，退出草图环境；在“拉伸”对话框区域的下拉列表中选择选项，并在其下的文本框中输入值0；在区域的下拉列表中选择选项。在下拉列表中选择选项；在区域中选择选项，采用系统默认的求和对象；单击“拉伸”对话框中的按钮，完成拉伸特征2的创建。

图18.3.8 拉伸特征2

图18.3.9 截面草图

Step6.创建图18.3.10所示的拔模特征。选择下拉菜单命令（或单击按钮，系统弹出“拔模”对话框；在下拉列表中选择选项，在区域的下拉列表中选择选项，在绘图区选取图18.3.11所示的平面为拔模固定平面，然后选择图18.3.12所示的两个圆柱面为要拔模的面，在文本框中输入值2；单击“拔模”对话框中的按钮，完成拔模特征的创建。

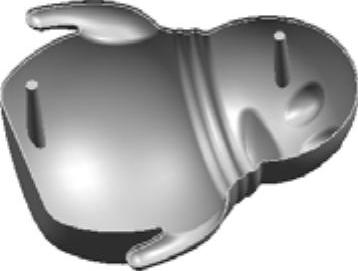

图18.3.10 拔模特征

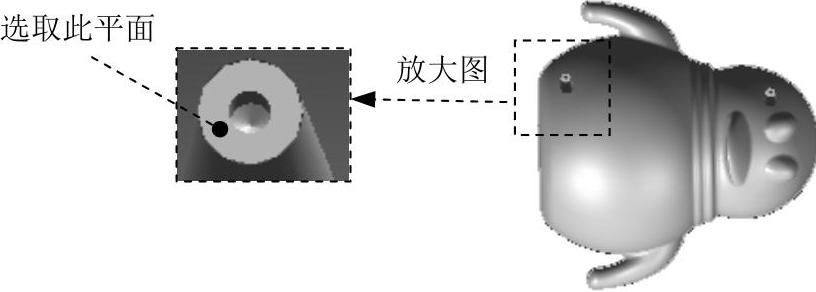

图18.3.11 拔模固定平面

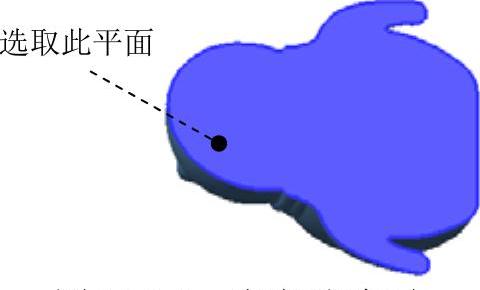

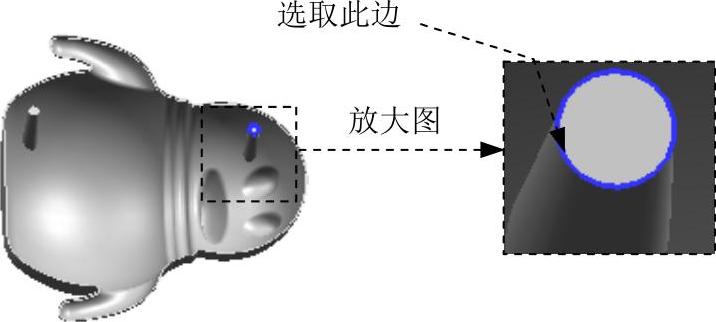

图18.3.12 要拔模的面
