储钱罐主体建模步骤及技巧

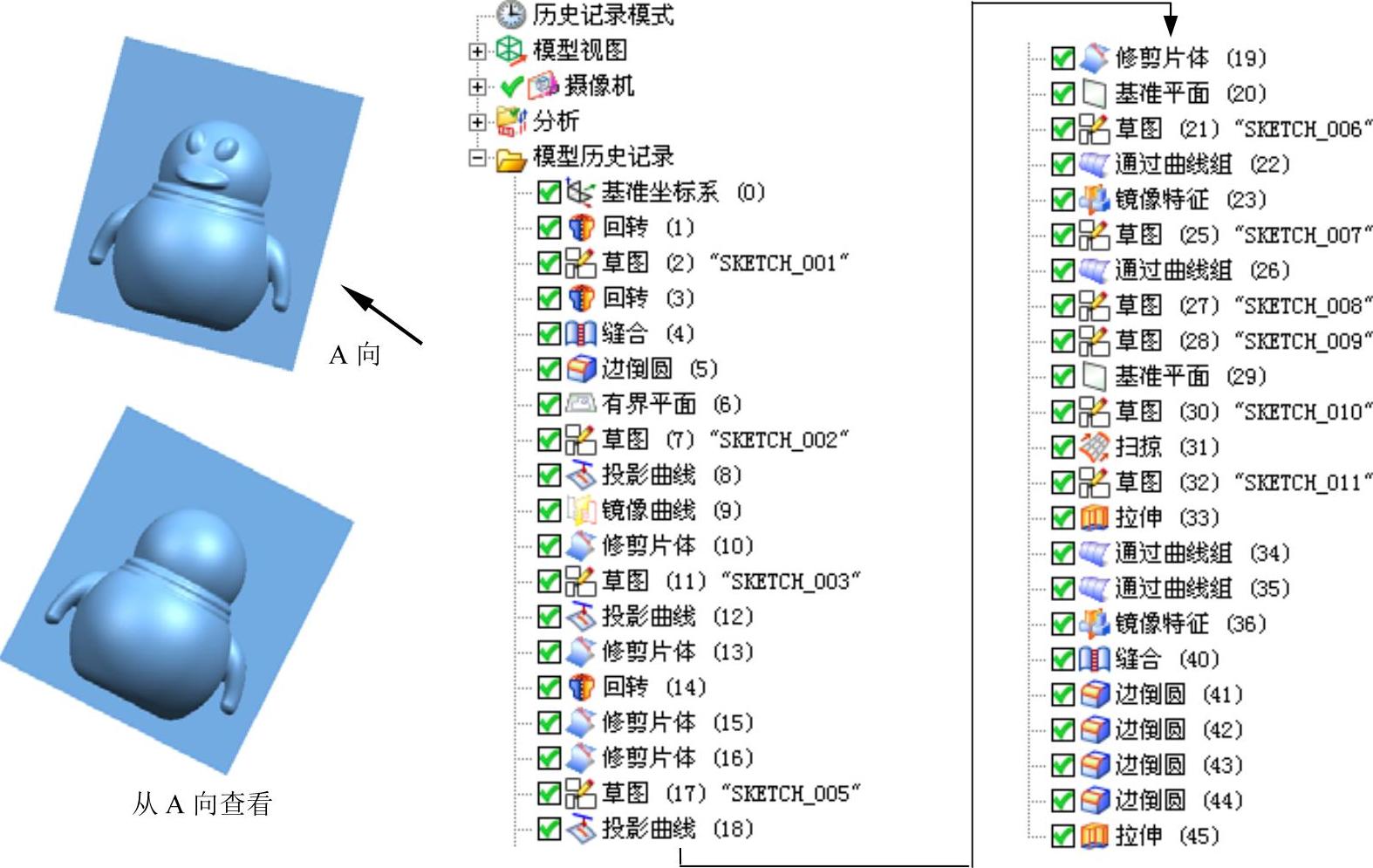

零件模型及模型树如图18.2.1所示。

Step1.新建模型文件。选择下拉菜单命令（或单击按钮），系统弹出“新建”对话框；在选项卡中选取模板类型为，在文本框中输入文件名称money_saver_first，单击按钮，进入建模环境。

Step2.创建图18.2.2所示的零件特征——旋转1。选择命令（或单击按钮），系统弹出“旋转”对话框；单击区域中的按钮，系统弹出“创建草图”对话框；在绘图区选取XY基准平面为草图平面，单击按钮，进入草图环境，进入草图环境，绘制图18.2.3所示的截面草图，单击按钮，退出草图环境；在绘图区域中选取Y轴为旋转轴，定义原点为旋转点；在“旋转”对话框区域的下拉列表中选择选项，并在文本框中输入值0；在下拉列表框中选择选项，并在文本框中输入值360；在区域的下拉列表中选择选项；单击按钮，完成旋转特征1的创建。

图18.2.1 零件模型及模型树

图18.2.2 旋转特征1

图18.2.3 截面草图

Step3.创建图18.2.4所示的零件特征——旋转特征2。选择下拉菜单命令，选取XY基准平面为草图平面，绘制图18.2.5所示的截面草图；选取Y轴为旋转轴，其他选项采用系统默认设置，单击按钮，在区域的下拉列表中选择选项，完成旋转特征2的创建。

说明：选择下拉菜单命令，在系统弹出的对话框中选取片体边线为要相交的曲线，使样条线的端点与交点重合。

Step4.创建曲面缝合特征1。选择下拉菜单命令，系统弹出“缝合”对话框；在区域中单击按钮，选取图18.2.6所示的特征分别为缝合的目标片体、刀具片体；单击按钮，完成缝合特征1的创建。

Step5.创建图18.2.7b所示的边倒圆特征1。选择下拉菜单命令（或单击按钮），系统弹出“边倒圆”对话框；在区域中单击按钮，选择图18.2.7a所示的边线为边倒圆参照，并在文本框中输入值20；单击按钮，完成边倒圆特征1的创建。

图18.2.4 旋转特征2

图18.2.5 截面草图

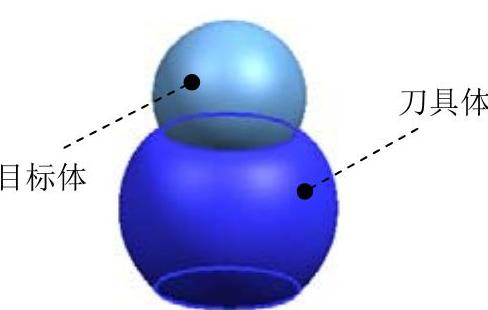

图18.2.6 定义缝合对象

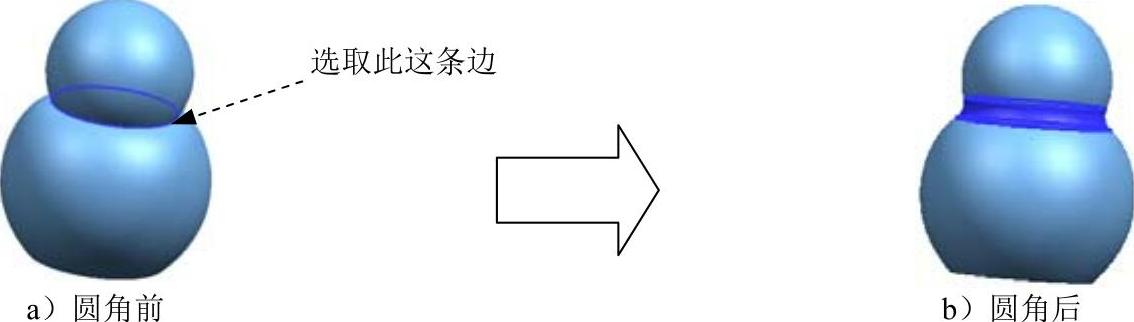

图18.2.7 边倒圆特征1

Step6.创建图18.2.8b所示的零件特征——有界平面。选择下拉菜单命令，系统弹出“有界平面”对话框；选取图18.2.8a所示的边为边界曲线，单击按钮。

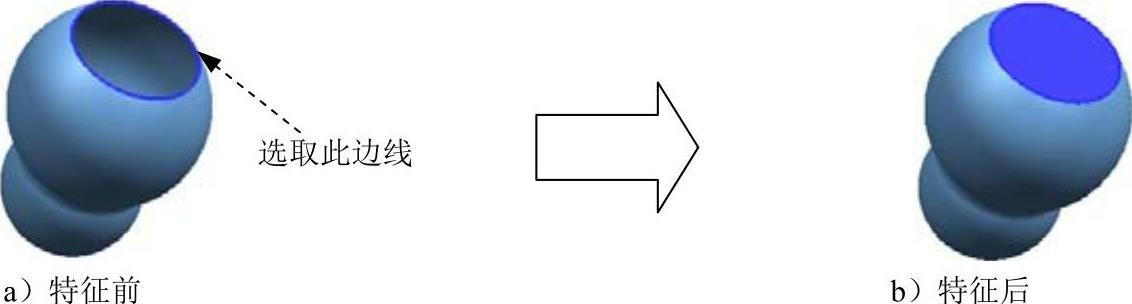

图18.2.8 有界平面特征

Step7.创建图18.2.9所示的草图1。选择下拉菜单命令，系统弹出“创建草图”对话框；在绘图区选取XY基准平面为草图平面，单击按钮，进入草图环境，创建图18.2.9所示的椭圆；单击按钮，完成草图1的创建并退出草图环境。

说明：先画一条参考线后，选择下拉菜单命令，在“长半轴”文本框中输入值18，在“短半轴”文本框中输入值15，在“旋转角度”文本框中输入值75。

Step8.创建图18.2.10所示的投影曲线1。选择下拉菜单命令，系统弹出“投影曲线”对话框；在图形区选取草图1为投影曲线，单击中键确认；在图形区选取图18.2.10所示的曲面为投影曲面，在区域的下拉列表中选择选项，并选定选项，以Z轴正方向为投影方向，在下拉列表中选择选项；单击按钮，完成投影曲线1的创建。

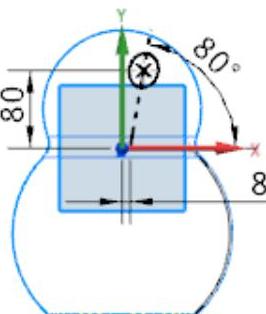

图18.2.9 草图1

图18.2.10 投影曲线1

Step9.创建图18.2.11所示的镜像曲线。选择下拉菜单命令，系统弹出“镜像曲线”对话框；选择Step8所投影的曲线为镜像曲线，选取YZ基准平面为镜像平面；其他参数采用系统默认设置值；单击按钮，完成镜像曲线的创建。

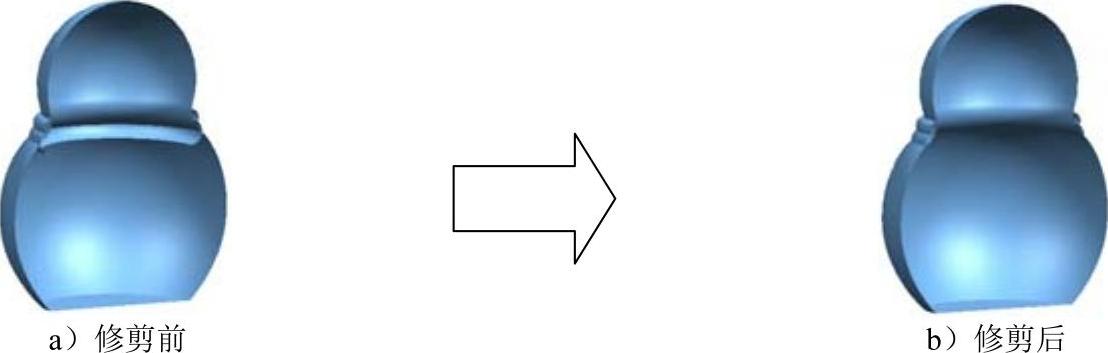

Step10.创建图18.2.12所示的零件特征——修剪1。选择下拉菜单命令，系统弹出“修剪片体”对话框；选择图18.2.12所示的曲面为目标体，单击中键确认；选取Step8和Step9所创建的曲线为边界对象，在区域中选中单选项；其他参数采用系统默认设置值；单击按钮，完成修剪特征1的创建。

图18.2.11 镜像曲线

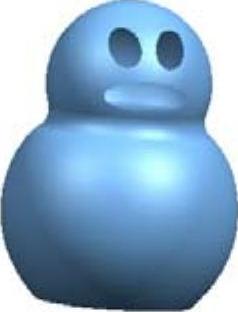

图18.2.12 修剪特征1

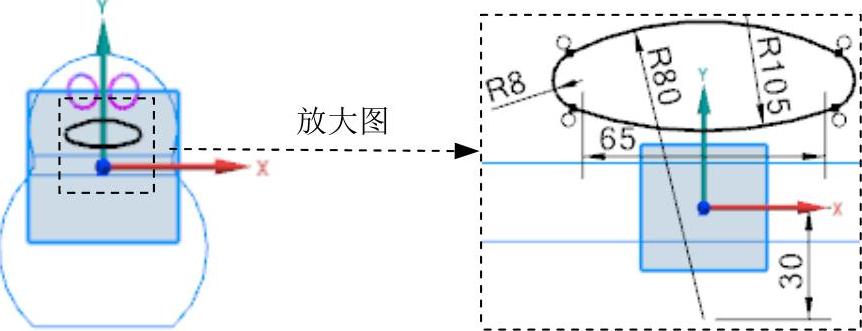

Step11.创建图18.2.13所示的草图2。选择下拉菜单命令，系统弹出“创建草图”对话框；在绘图区选取XY基准平面为草图平面，单击按钮，进入草图环境，绘制图18.2.13所示的草图2；单击按钮，完成草图2的创建并退出草图环境。

Step12.创建图18.2.14所示的投影曲线2。参数设置与Step8投影曲线1相同，选取草图2中要投影的曲线。

图18.2.13 草图2

Step13.创建图18.2.15所示的零件特征——修剪2。选择下拉菜单命令，系统弹出“修剪片体”对话框；选取投影曲线2为边界对象，单击按钮，完成修剪特征2的创建。

图18.2.14 投影线曲2

图18.2.15 修剪特征2

Step14.创建图18.2.16所示的零件特征——旋转特征3。选取YZ基准平面为草图平面；绘制图18.2.17所示的截面草图；选取Y轴为旋转轴，定义坐标原点为旋转点；在区域的下拉列表中选择选项，其他参数采用系统默认的设置值；单击按钮，完成旋转特征3的创建。

图18.2.16 旋转特征3

图18.2.17 截面草图

Step15.创建图18.2.18所示的零件特征——修剪特征3。选择下拉菜单命令，系统弹出“修剪片体”对话框；选取旋转特征3为目标体，旋转特征1、旋转特征2、倒圆角1为边界体，选中单选项；单击按钮，完成修剪特征3的创建。

图18.2.18 修剪特征3

Step16.创建图18.2.19所示的零件特征——修剪特征4。选择下拉菜单命令，系统弹出“修剪片体”对话框；选取旋转1、旋转2、倒圆角1为目标体，选取旋转特征3为边界体，选中单选项；单击按钮，完成修剪特征4的创建。

说明：在选取目标体时，选取模型的内表面为目标对象。

Step17.创建图18.2.20所示的草图3。选择下拉菜单命令，系统弹出“创建草图”对话框；在绘图区选取YZ基准平面为草图平面，单击按钮，进入草图环境；绘制图18.2.20所示的椭圆，大半径30，小半径22.5；单击按钮，完成草图3的创建并退出草图环境。

图18.2.19 修剪特征4

图18.2.20 草图3

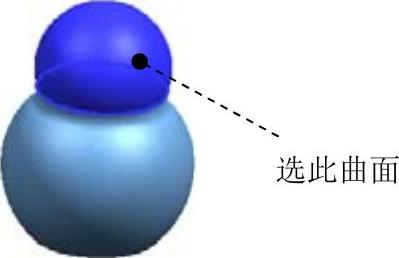

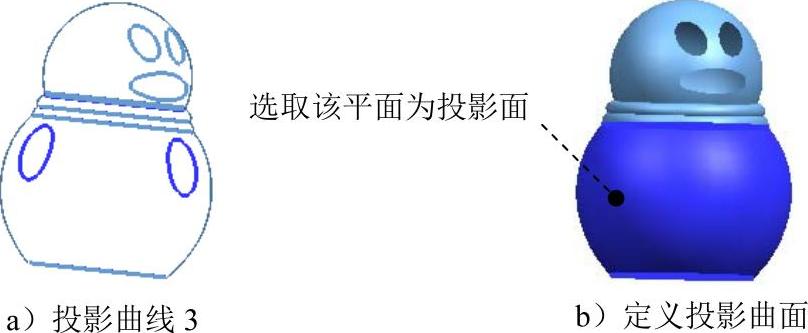

Step18.创建图18.2.21a所示的投影曲线3。选择下拉菜单命令（或单击按钮），系统弹出“投影曲线”对话框；在图形区选取Step17所创建的草图3为投影曲线，单击中键确认；在图形区选取图18.2.21b所示的曲面为投影曲面；在区域的下拉列表中选择选项，并选定选项，在下拉列表中选取选项；单击按钮，完成投影曲线3的创建。

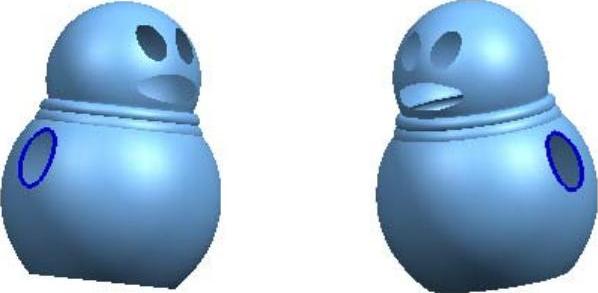

Step19.创建图18.2.22所示的零件特征——修剪特征5。选择下拉菜单命令，系统弹出“修剪片体”对话框；选取图18.2.21b所示的曲面为要修剪的片体，选取投影曲线3为边界对象，选中单选项；单击按钮，完成修剪特征5的创建。

图18.2.21 投影曲线3

图18.2.22 修剪特征5

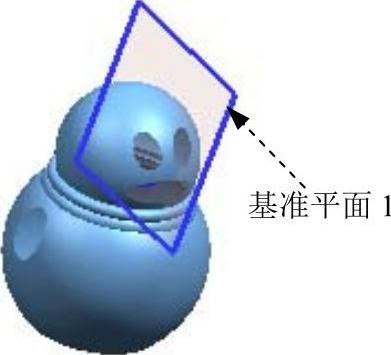

Step20.创建图18.2.23所示的基准平面1（显示基准坐标系和草图1）。选择下拉菜单命令，系统弹出“基准平面”对话框；在区域的下拉列表中选择选项；在区域单击按钮，选取XY基准平面为对象平面；在绘图区选取草图1的参考直线为通过轴，并在文本框中输入值90；其他参数采用系统默认设置值；单击按钮，完成基准平面1的创建。

Step21.创建图18.2.24所示的草图4。选择下拉菜单命令，系统弹出“创建草图”对话框；在绘图区选取基准平面1为草图平面，单击按钮，进入草图环境，绘制图18.2.24所示的样条曲线；单击按钮，完成草图4的创建并退出草图环境。

说明：选择下拉菜单命令，在绘图区域选取与草图平面相交的模型右片体边线为要相交的曲线，使样条线的端点与交点重合。用此命令操作两次，第二次单击“循环解”按钮，创建第二个相交点。

图18.2.23 基准平面1

图18.2.24 草图4

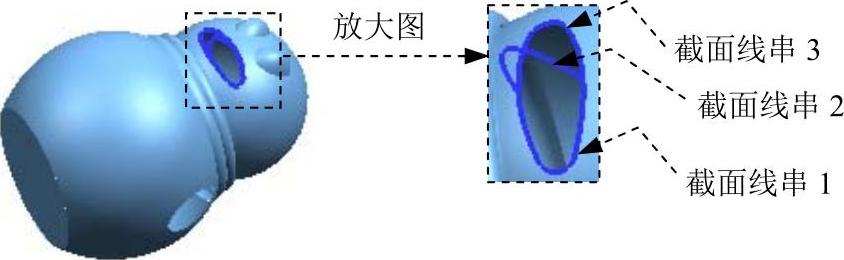

Step22.创建图18.2.25所示的零件特征——曲线组曲面1。选择下拉菜单命令，系统弹出“通过曲线组”对话框；单击选择器后的“在相交处停止”按钮，可以选择单条边线；依次选取图18.2.26所示的曲线1为截面线串1，单击中键确认，选取草图4为截面线串2，单击中键，选取图18.2.26所示的曲线2为截面串线3，单击中键确认；单击按钮，完成曲线组曲面特征1的创建。

说明：在定义曲线串时，注意两曲线的方向可通过按钮来调整方向，以后不再赘述。

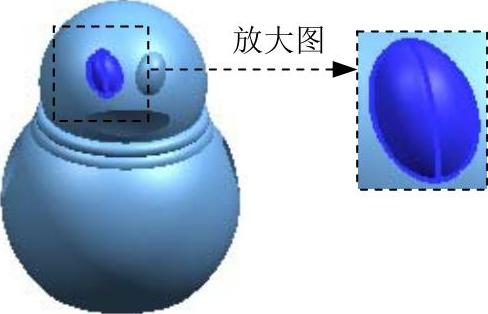

图18.2.25 曲线组曲面1

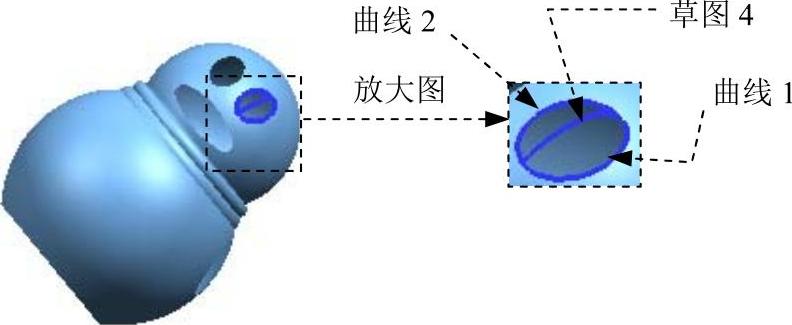

图18.2.26 选取截面线串

Step23.创建图18.2.27所示的零件特征——镜像1。选择下拉菜单命令（或单击按钮），系统弹出“镜像特征”对话框；在绘图区域中选取曲线组曲面1为镜像特征；在镜像平面区域中单击按钮，在绘图区域中选取YZ基准平面作为镜像平面；单击“镜像特征”对话框中的按钮，完成镜像特征1的创建。

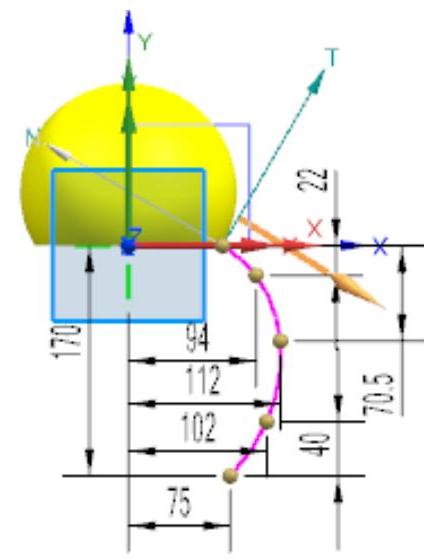

Step24.创建图18.2.28所示的草图5。选择下拉菜单命令，系统弹出“创建草图”对话框；在绘图区选取YZ基准平面为草图平面，单击按钮，进入草图环境。绘制图18.2.28所示的样条曲线；单击按钮，完成草图5的创建并退出草图环境。

Step25.创建图18.2.29所示的零件特征——曲线组曲面2。选择下拉菜单命令，系统弹出“通过曲线组”对话框；单击选择器后的“在相交处停止”按钮，可以选择单条边线；依次选取图18.2.30所示的边线为截面线串1，单击中键确认，选取草图5为截面线串2，单击中键确认，选取图18.2.30所示的截面串线3，单击中键确认；单击按钮，完成曲线组曲面特征2的创建。

图18.2.27 镜像特征1

图18.2.28 草图5

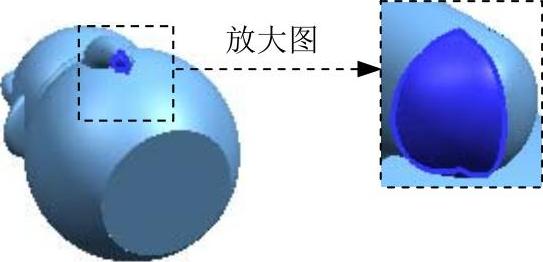

图18.2.29 曲线组曲面2

图18.2.30 选取截面线串

Step26.创建图18.2.31所示的草图6。选择下拉菜单命令，系统弹出“创建草图”对话框；在绘图区选取XY基准平面为草图平面，单击按钮，进入草图环境，绘制图18.2.31所示的样条曲线（为了方便绘制草图，可以隐藏前面绘制的草图）；单击按钮，完成草图6的创建并退出草图环境。

说明：在定义样条曲线的起点时，读者可通过选择下拉菜单命令，在弹出的“交点”对话框中选取相交孔的边界线为要相交的曲线，完成交点的创建后，约束交点与样条的起点重合，以后类似问题不再赘述。

Step27.创建图18.2.32所示的草图7。选择下拉菜单命令，选取XY基准平面为草图平面，绘制图18.2.32所示的样条曲线；单击按钮，完成草图7的创建并退出草图环境。

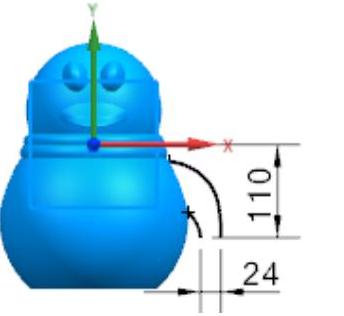

图18.2.31 草图6

图18.2.32 草图7

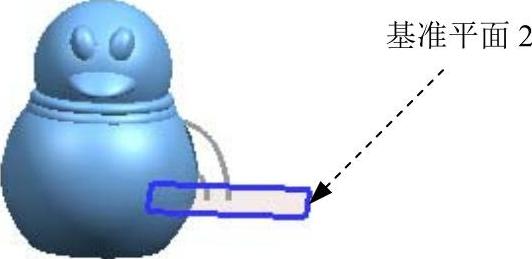

Step28.创建图18.2.33所示的基准平面2。选择下拉菜单命令（或单击按钮），系统弹出“基准平面”对话框；在区域的下拉列表中选择选项，在绘图区选取图18.2.34所示的点，在区域的下拉列表中选取选项，其他参数采用系统默认设置值；单击按钮，完成基准平面2的创建。

图18.2.33 基准平面2

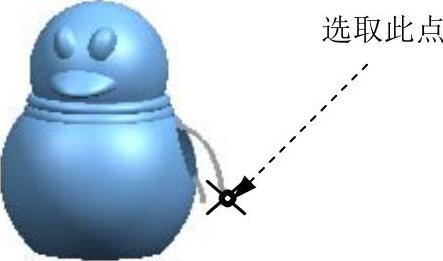

图18.2.34 选取点

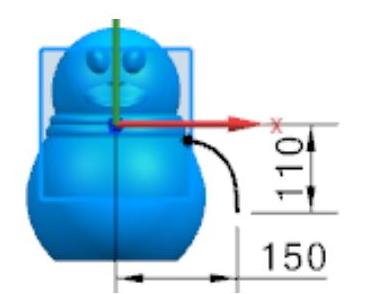

Step29.创建图18.2.35所示的草图8。选择下拉菜单命令，系统弹出“创建草图”对话框；选取基准平面2为草图平面，绘制图18.2.35所示的圆，使圆与草图6、7的两端点相合。

说明：在草图环境中，如果选不中曲线，可将选择范围调整为“整个装配”。

Step30.创建图18.2.36所示的零件特征——扫掠1。选择下拉菜单命令，系统弹出“扫掠”对话框；在区域中单击按钮，在绘图区域中选取草图8和图18.2.37所示的边线为扫掠截面草图，分别单击中键；在区域中单击按钮，在绘图区域中选取草图6、7为扫掠引导线，分别单击中键；其他参数采用系统默认设置值；单击“扫掠”对话框中的按钮，完成扫掠特征的创建。

图18.2.35 草图8

图18.2.36 扫掠特征

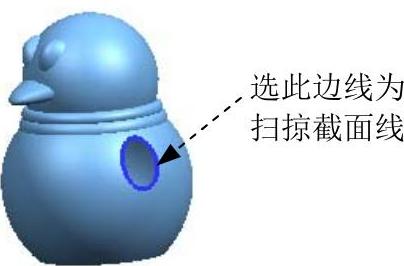

图18.2.37 选取扫掠截面

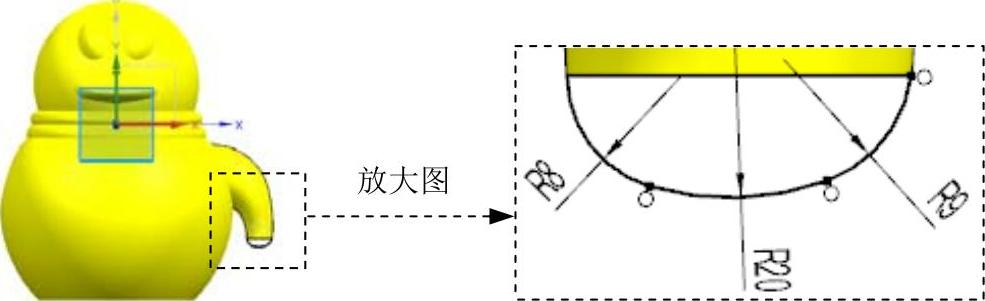

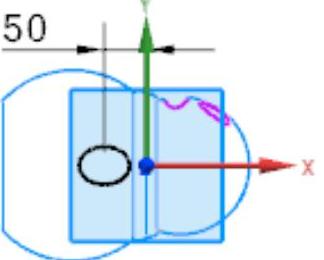

Step31.创建图18.2.38所示的零件特征——拉伸1。选择下拉菜单命令（或单击按钮），系统弹出“拉伸”对话框；单击“拉伸”对话框中的“绘制截面”按钮，系统弹出“创建草图”对话框。单击按钮，选取XY基准平面为草图平面，单击按钮，进入草图环境，绘制图18.2.39所示的截面草图，单击按钮，退出草图环境；在下拉列表中选择选项；在“拉伸”对话框区域的下拉列表中选择选项，并在其下的文本框中输入值0；在区域的下拉列表中选择选项，并在其下的文本框中输入值20，在下拉列表中选择选项，其他参数采用系统默认设置值；单击“拉伸”对话框中的按钮，完成拉伸特征1的创建。

图18.2.38 拉伸特征1

图18.2.39 截面草图

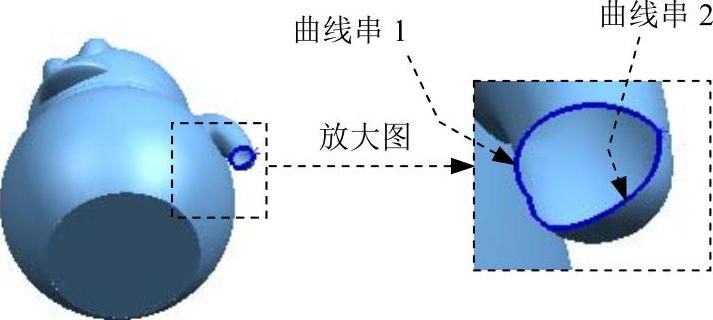

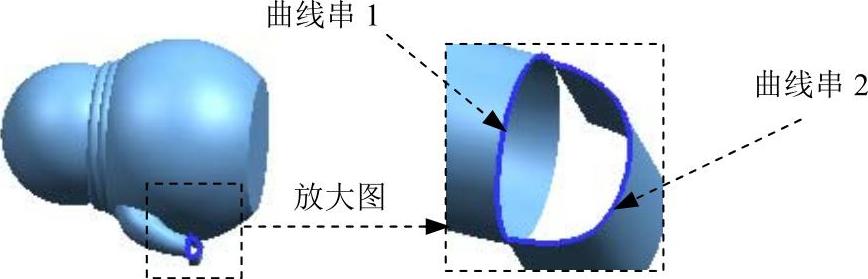

Step32.创建图18.2.40所示的零件特征——曲线组曲面3。选择下拉菜单命令，系统弹出“通过曲线组”对话框；选取图18.2.41所示的曲线串1，单击中键；选取图18.2.41所示的曲线串2，单击中键；在区域的下拉列表中选择选项，然后选取扫掠特征为相切对象；在区域的下拉列表中选择选项，选取拉伸特征1为相切对象，在下拉列表中选择选项，单击按钮，完成曲线组曲面3的创建（隐藏拉伸特征2）。

图18.2.40 曲线组曲面3

图18.2.41 定义边线

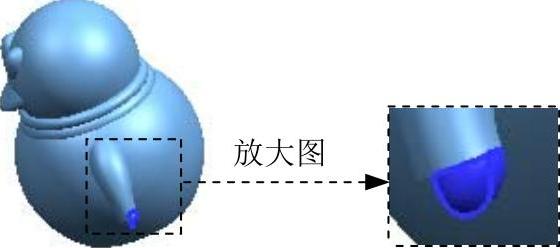

Step33.创建图18.2.42所示的零件特征——曲线组曲面4。选择下拉菜单命令，系统弹出“通过曲线组”对话框；选取图18.2.43所示的曲线串1，单击中键；选取图18.2.43所示的曲线串2，单击中键；在区域的下拉列表中选择选项，然后选取扫掠特征为相切对象；在区域的下拉列表中分别选择选项，然后选取曲线组曲面3为相切对象；在下拉列表中选择选项，单击按钮，完成曲线组曲面4的创建。

图18.2.42 曲线组曲面4

图18.2.43 定义边线

Step34.创建图18.2.44所示的零件特征——镜像2。选择下拉菜单命令（或单击按钮），系统弹出“镜像特征”对话框；在绘图区域中选取曲线组曲面3、4及扫掠为镜像特征；在镜像平面区域中单击按钮，在绘图区域中选取YZ基准平面作为镜像平面；单击“镜像特征”对话框中的按钮，完成镜像特征2的创建。

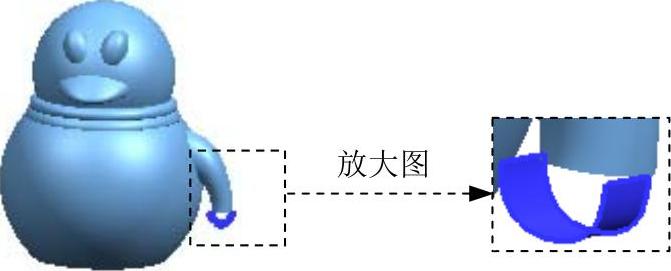

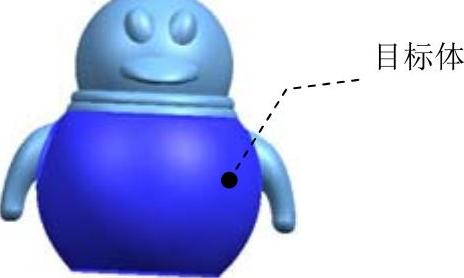

Step35.创建曲面缝合特征2。选择下拉菜单命令，系统弹出“缝合”对话框；在区域中单击按钮，选取图18.2.45所示的特征分别为缝合的目标片体，选取其余的片体为刀具片体，在区域的文本框中输入0.03；单击按钮，完成缝合特征2的创建。

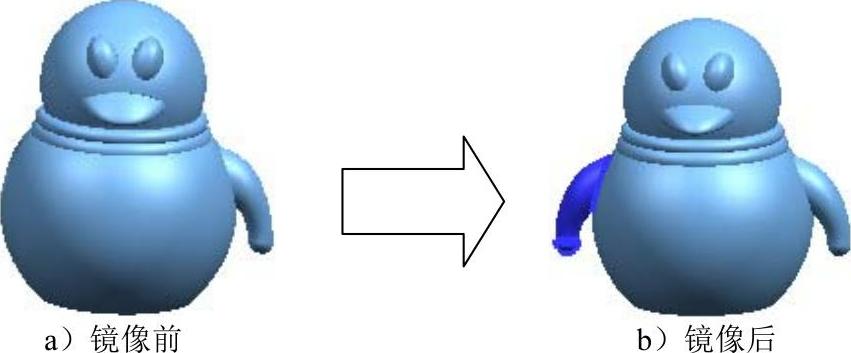

图18.2.44 镜像特征2

图18.2.45 定义缝合对象

Step36.创建图18.2.46b所示的边倒圆特征2（隐藏所有草图、曲线、基准平面）。选择下拉菜单命令（或单击按钮），系统弹出“边倒圆”对话框；在区域中单击按钮，选择图18.2.46a所示的边线为边倒圆参照，并在文本框中输入值35；单击按钮，完成边倒圆特征2的创建。

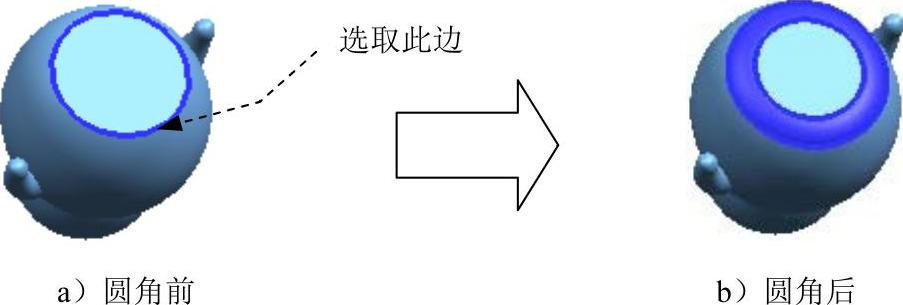

图18.2.46 边倒圆特征2

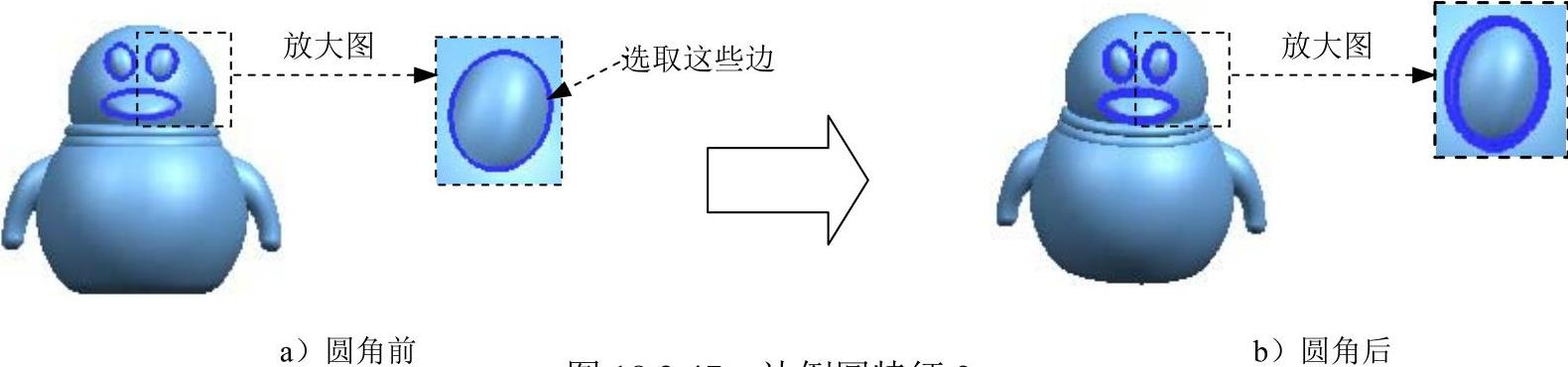

Step37.创建图18.2.47b所示的边倒圆特征3。选择下拉菜单命令，选择图18.2.47a所示的边线为边倒圆参照，圆角半径值为7。

图18.2.47 边倒圆特征3

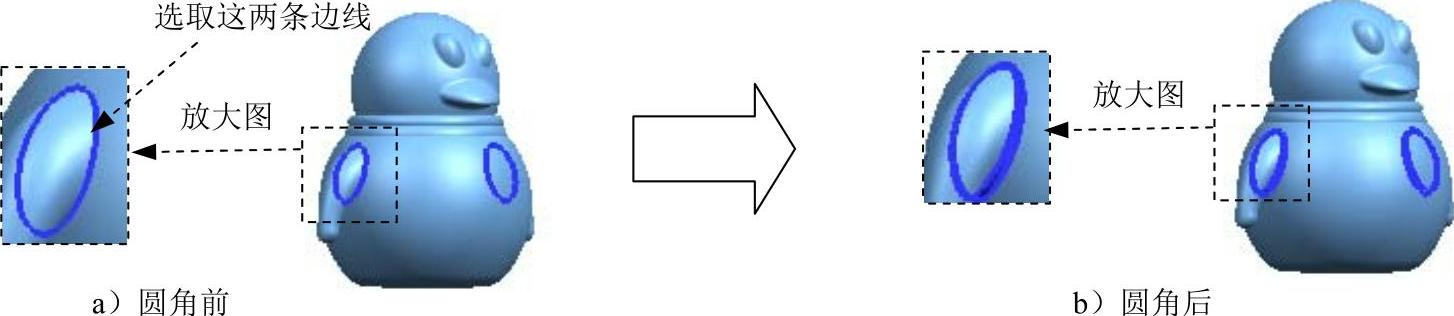

Step38.创建图18.2.48b所示的边倒圆特征4。选择下拉菜单命令，选择图18.2.48a所示的两条边线为边倒圆参照，圆角半径值为3。

图18.2.48 边倒圆特征4

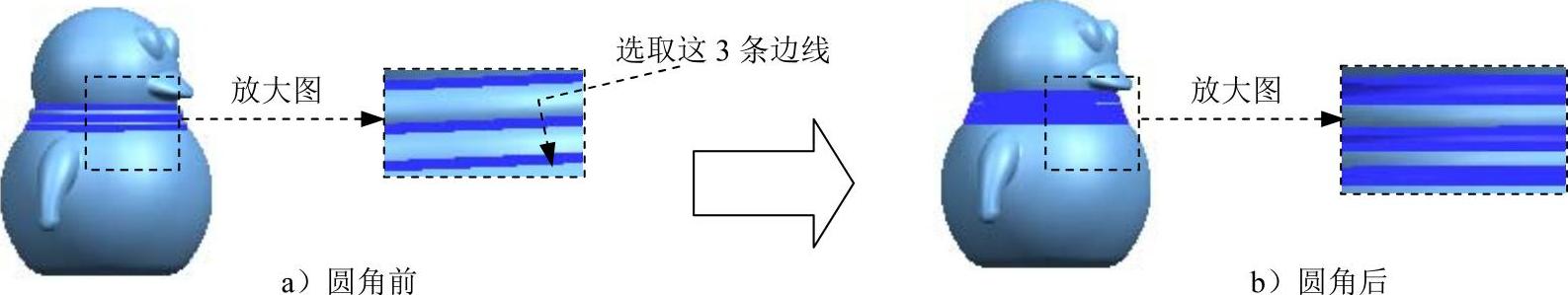

Step39.创建图18.2.49b所示的边倒圆特征5。选择下拉菜单命令，选择图18.2.49a所示的3条边线为边倒圆参照，圆角半径值为5。

图18.2.49 边倒圆特征5

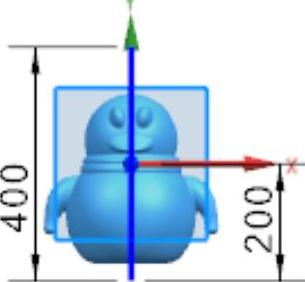

Step40.创建图18.2.50所示的零件特征——拉伸2。选择下拉菜单命令（或单击按钮），系统弹出“拉伸”对话框；单击“拉伸”对话框中的“绘制截面”按钮，系统弹出“创建草图”对话框。单击按钮，选取XY基准平面为草图平面，单击按钮，进入草图环境，隐藏基准坐标系，绘制图18.2.51所示的截面草图；单击按钮，退出草图环境；在区域中单击按钮，在弹出的快捷菜单中选择（XC轴为拉伸矢量）选项；在“拉伸”对话框区域的下拉列表中选择选项，并在其下的文本框中输入值180；在下拉列表中选择选项，其他参数采用系统默认设置值；单击“拉伸”对话框中的按钮，完成拉伸特征2的创建。

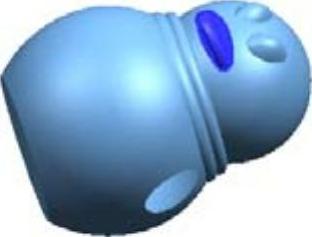

图18.2.50 拉伸特征2

图18.2.51 截面草图

Step41.保存零件模型。选择下拉菜单命令，即可保存零件模型。
