零件实体模型及相应的模型树如图17.6.1所示。

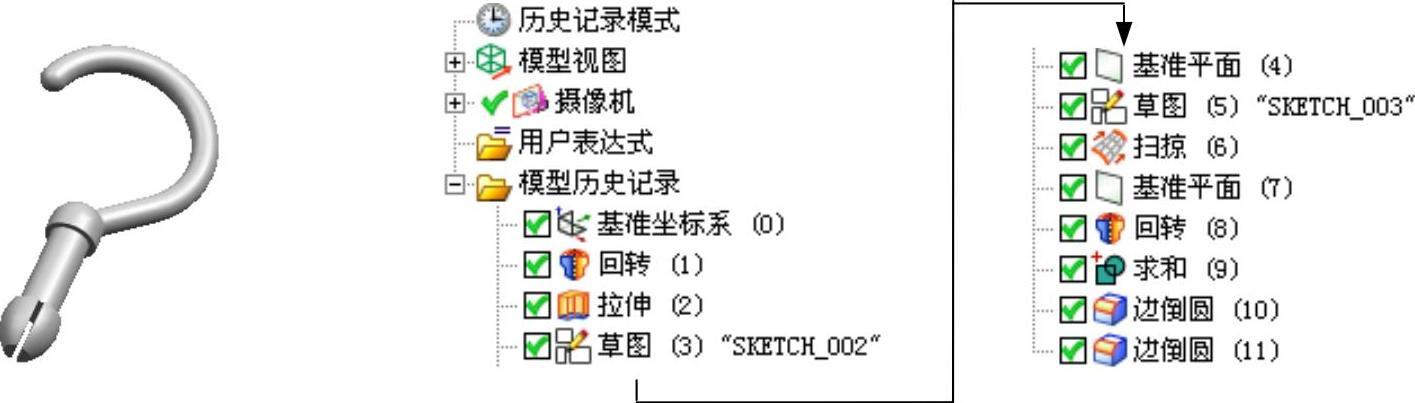

图17.6.1 零件模型及模型树

Step1.新建模型文件。选择下拉菜单命令（或单击按钮），系统弹出“新建”对话框；在选项卡中选取模板类型为，在文本框中输入文件名称rack_top，单击按钮，进入建模环境。

Step2.添加图17.6.2所示的零件特征——旋转1。选择命令（或单击按钮），系统弹出“旋转”对话框；单击区域中的按钮，系统弹出“创建草图”对话框；在绘图区选取XY基准平面为草图平面，单击按钮，进入草图环境，绘制图17.6.3所示的截面草图，单击按钮，退出草图环境；在绘图区中选取Y基准轴为旋转轴；在“旋转”对话框区域的下拉列表中选择选项，并在文本框中输入值0；在下拉列表中选择选项，并在文本框中输入值360；单击按钮，完成旋转特征1的添加。

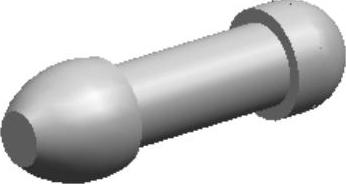

图17.6.2 旋转特征1

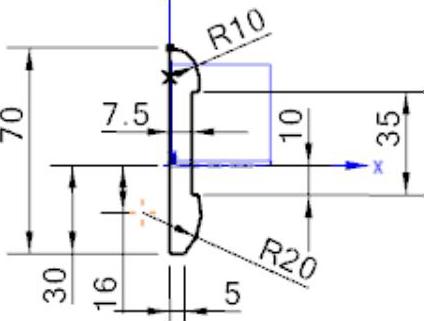

图17.6.3 截面草图

Step3.添加图17.6.4所示的零件特征——拉伸。选择下拉菜单命令（或单击按钮），系统弹出“拉伸”对话框；单击“拉伸”对话框中的“绘制截面”按钮，系统弹出“创建草图”对话框。单击按钮，选取图17.6.5所示的平面为草图平面，单击按钮，进入草图环境，绘制图17.6.6所示的截面草图，单击按钮，退出草图环境；在“拉伸”对话框中的下拉列表中选择选项；在“拉伸”对话框中区域的下拉列表中选择选项，并在其下的文本框中输入值0。在区域的下拉列表中选择选项，并在其下的文本框中输入值20；在区域中选择选项，系统自动选择求差对象；单击“拉伸”对话框中的按钮，完成拉伸特征的添加。

图17.6.4 拉伸特征

图17.6.5 定义草图平面

图17.6.6 截面草图

Step4.添加图17.6.7所示的草图1。选择下拉菜单命令，系统弹出“创建草图”对话框；选取YZ基准平面为草图平面，单击按钮，进入草图环境，绘制图17.6.7所示的草图1；单击按钮，退出草图环境。

Step5.添加图17.6.8所示的基准平面1。选择下拉菜单命令（或单击按钮），系统弹出“基准平面”对话框；在区域的下拉列表框中选择选项，在区域的下拉列表中选择选项；在区域激活，在后面的下拉列表中选择选项，在绘图区选取图17.6.7所示的草图1的端点；通过单击区域的按钮，调整基准平面位置，如图17.6.8所示；其他参数采用系统默认设置值；单击按钮，完成基准平面1的添加。

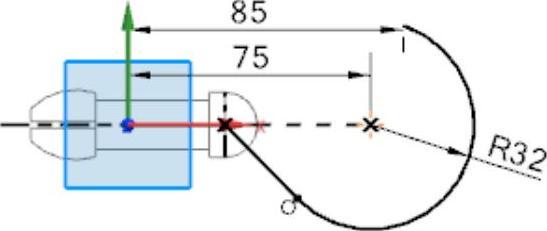

图17.6.7 草图1

图17.6.8 基准平面1

Step6.在绘图区选取图17.6.8所示的基准平面1为草图平面，添加图17.6.9所示的草图2。

Step7.添加图17.6.10所示的零件特征——扫掠。选择下拉菜单命令，或单击工具栏中的按钮，系统弹出“扫掠”对话框；在区域中单击按钮，在绘图区中选取草图2为扫掠截面草图；在区域中单击按钮，在绘图区中选取草图1为扫掠引导线；其他参数采用系统默认设置值，单击“扫掠”对话框中的按钮，完成扫掠特征的添加。

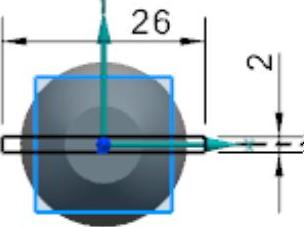

图17.6.9 草图2

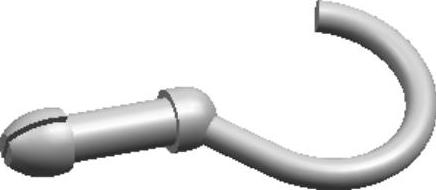

图17.6.10 扫掠特征

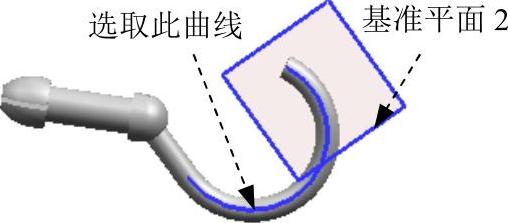

Step8.添加图17.6.11所示的基准平面2。选择下拉菜单命令（或单击按钮），系统弹出“基准平面”对话框；在区域的下拉列表框中选择选项，在区域单击按钮，在绘图区选取图17.6.7所示的曲线（草图1）；在区域的下拉列表中选择选项，在文本框中输入值100，按Enter键确定，通过单击按钮，调整基准平面位置；在区域的下拉列表中选择选项；其他参数采用系统默认设置值；单击按钮，完成基准平面2的添加。

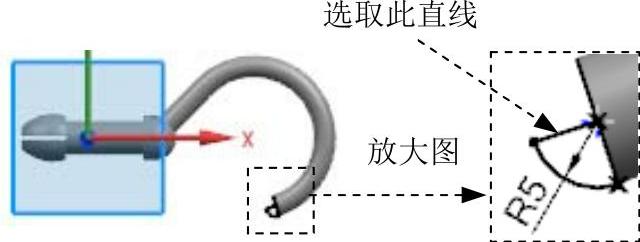

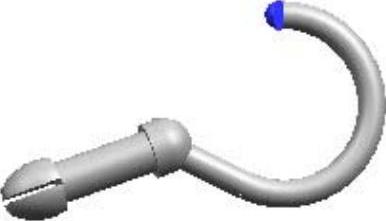

Step9.添加图17.6.12所示的零件特征——旋转2。选择命令（或单击按钮），系统弹出“旋转”对话框；单击区域中的按钮，系统弹出“添加草图”对话框，在绘图区选取图17.6.11所示的基准平面2为草图平面，单击按钮，进入草图环境，绘制图17.6.13所示的截面草图，单击按钮，退出草图环境；在绘图区中选取图17.6.13所示的直线为旋转轴；在“旋转”对话框区域的下拉列表中选择选项，并在文本框中输入值0，在下拉列表中选择选项，并在文本框中输入值360；在区域中选择选项，选取图17.6.10所示的扫掠特征为求和对象；单击按钮，完成旋转特征2的添加。
