如何制作弹簧片模型？
【摘要】：图17.4.1 零件模型及模型树图17.4.1 零件模型及模型树Step1.新建模型文件。图17.4.2 拉伸特征图17.4.2 拉伸特征图17.4.3 截面草图图17.4.3 截面草图Step3.添加图17.4.4b所示的边倒圆特征1。选择图17.4.7a所示的两条边链为边倒圆参照，并在文本框中输入值0.3，完成边倒圆特征4的添加。Step6.添加图17.4.7b所示的边倒圆特征4。

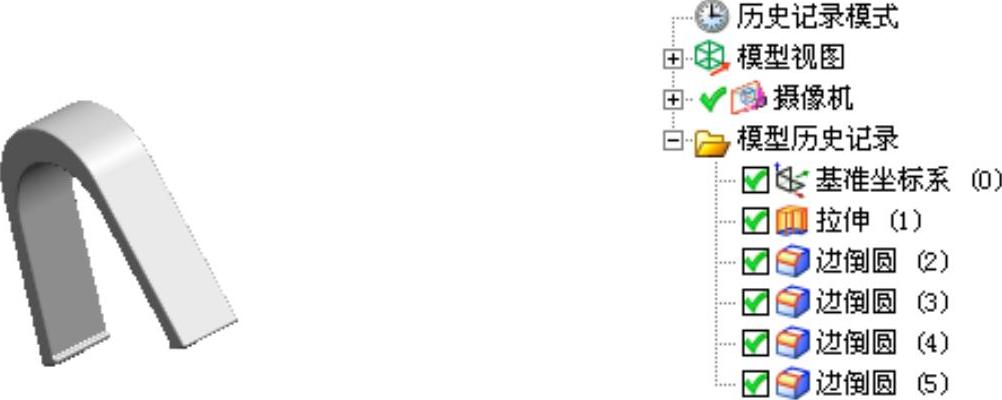

零件实体模型及相应的模型树如图17.4.1所示。
图17.4.1 零件模型及模型树
Step1.新建模型文件。选择下拉菜单
命令（或单击
按钮），系统弹出“新建”对话框；在
选项卡中选取模板类型为
，在
文本框中输入文件名称clamp_02，单击
按钮，进入建模环境。
Step2.添加图17.4.2所示的零件特征——拉伸。选择下拉菜单
命令（或单击
按钮），系统弹出“拉伸”对话框；单击“拉伸”对话框中的“绘制截面”按钮
，系统弹出“创建草图”对话框。单击
按钮，选取XY基准平面为草图平面，单击
按钮，进入草图环境，绘制图17.4.3所示的截面草图，单击
按钮，退出草图环境；在“拉伸”对话框中的
下拉列表中选择
选项；在“拉伸”对话框中
区域的
下拉列表中选择
选项，并在其下的
文本框中输入值4；其他参数采用系统默认设置值；单击“拉伸”对话框中的
按钮，完成拉伸特征的添加。

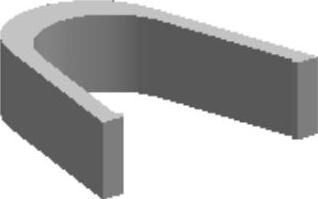

图17.4.2 拉伸特征

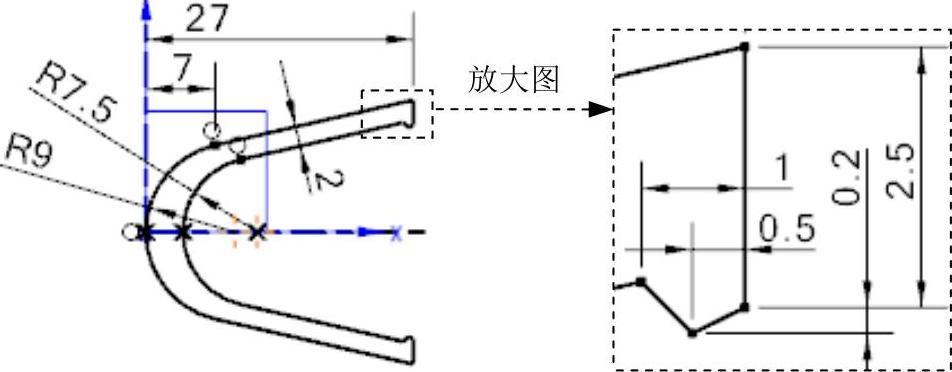

图17.4.3 截面草图

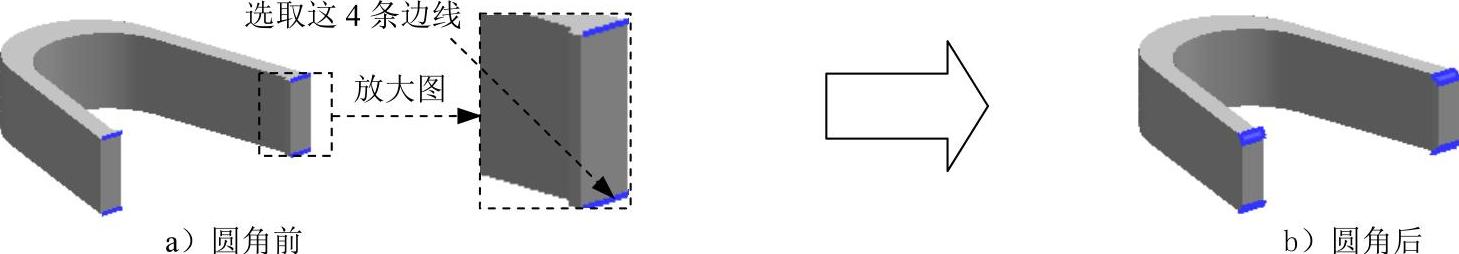

Step3.添加图17.4.4b所示的边倒圆特征1。选择下拉菜单
命令（或单击
按钮），系统弹出“边倒圆”对话框；在
区域中单击
按钮，选择图17.4.4a所示的4条边线为边倒圆参照，并在
文本框中输入值0.3；单击
按钮，完成边倒圆特征1的添加。
图17.4.4 边倒圆特征1

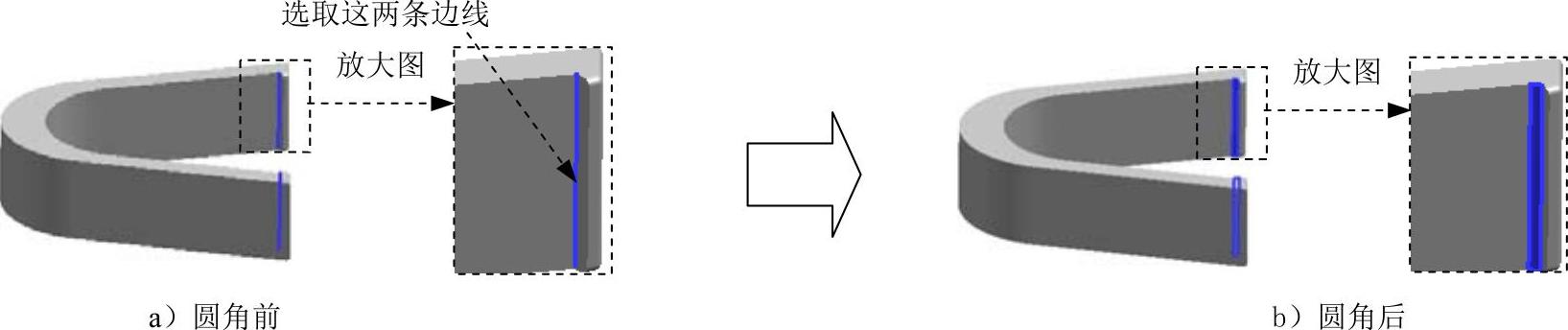

Step4.添加图17.4.5b所示的边倒圆特征2。选择图17.4.5a所示的两条边链为边倒圆参照，并在
文本框中输入值0.3，完成边倒圆特征2的添加。
图17.4.5 边倒圆特征2
Step5.添加图17.4.6b所示的边倒圆特征3。选择图17.4.6a所示的两条边线为边倒圆参照，并在
文本框中输入值0.1，完成边倒圆特征3的添加。
图17.4.6 边倒圆特征3
Step6.添加图17.4.7b所示的边倒圆特征4。选择图17.4.7a所示的两条边链为边倒圆参照，并在
文本框中输入值0.3，完成边倒圆特征4的添加。
图17.4.7 边倒圆特征4
Step7.保存零件模型。选择下拉菜单
命令，即可保存零件模型。
