风扇装配教程之零件定位与约束详解

2023-06-22 理论教育版权反馈

【摘要】：Step2.创建图16.5.1所示的零件bracketl_cool并定位。图16.5.5 添加初步约束后调整组件位置。图16.5.6 定义对齐面1图16.5.6 定义对齐面1图16.5.7 定义对齐面2图16.5.7 定义对齐面2②在“装配约束”对话框的下拉列表中选择选项，在绘图区依次选取图16.5.8所示的面1和图16.5.9所示的面2，在文本框中输入值2.5；单击按钮，完成组件的定位。

Step1.新建文件。选择下拉菜单命令，系统弹出“新建”对话框；在选项卡的区域中选取模板类型为，在文本框中输入文件名称fan_assembly1；单击按钮，进入装配环境，系统弹出“添加组件”对话框。

Step2.创建图16.5.1所示的零件bracketl_cool并定位。在“添加组件”对话框的区域中单击按钮，在弹出的“部件名”对话框中选择文件bracketl_cool.prt；单击按钮，系统弹出“添加组件”对话框和“组件预览”窗口；在区域的下拉列表中选择选项，单击按钮，此时底座下盖已被创建到装配文件中。

Step3.添加图16.5.2所示的零件base并定位。

（1）添加组件。选择下拉菜单命令，系统弹出“添加组件”对话框；在“添加组件”对话框的区域中单击按钮，在弹出的“部件名”对话框中选择文件base.prt；单击按钮，系统弹出”添加组件”对话框和“组件预览”窗口。

（2）选择定位方式。在区域的下拉列表中选择选项，单击按钮，系统弹出“装配约束”对话框。

（3）创建初步约束。在“装配约束”对话框的下拉列表中选择选项，在区域的下拉列表中选择按钮，在“组件预览”窗口中选取图16.5.3所示的面1，然后在绘图区选取图16.5.4所示的面2；单击按钮，结果如图16.5.5所示。

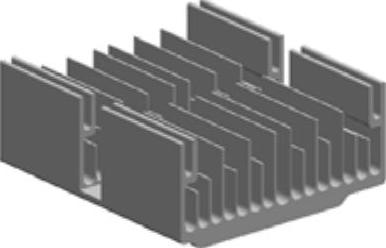

图16.5.1 添加散热片并定位

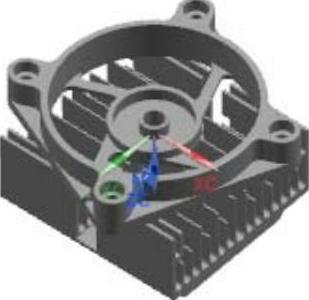

图16.5.2 移动新添加组件的位置

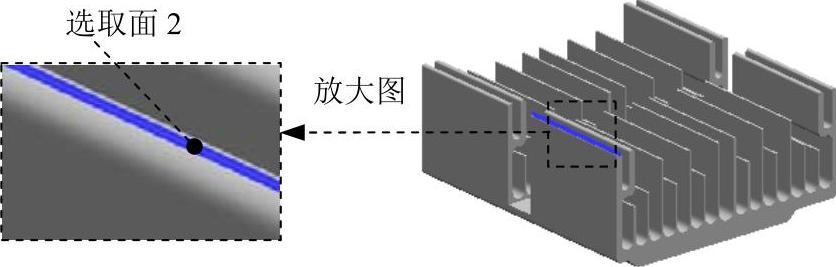

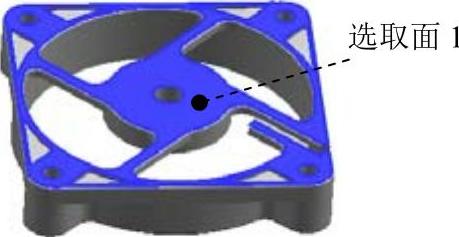

图16.5.3 定义约束面1

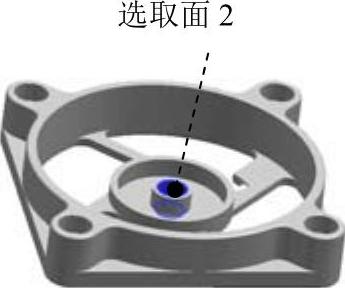

图16.5.4 定义约束面2

图16.5.5 添加初步约束后

（4）调整组件位置。

①选择下拉菜单命令，系统弹出“移动组件”对话框。

②在绘图区选择组件base.prt，单击“移动组件”对话框中后面的按钮，利用动态坐标系调整模型位置，结果如图16.5.2所示，注意组件base.prt上的缺口位置。

③单击“移动组件”对话框中的按钮，完成组件位置的调整。

（5）创建其余装配约束。

①选择下拉菜单命令，在“装配约束”对话框的下拉列表中选择选项，在区域的下拉列表中选择按钮，在绘图区依次选取图16.5.6所示的面1和图16.5.7所示的面2；单击按钮，此时完成组件的对齐约束。

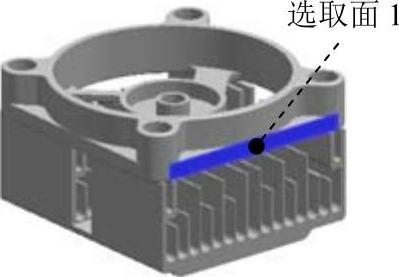

图16.5.6 定义对齐面1

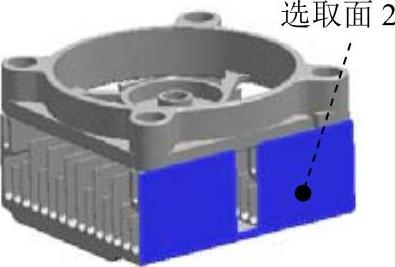

图16.5.7 定义对齐面2

②在“装配约束”对话框的下拉列表中选择选项，在绘图区依次选取图16.5.8所示的面1和图16.5.9所示的面2，在文本框中输入值2.5；单击按钮，完成组件的定位。

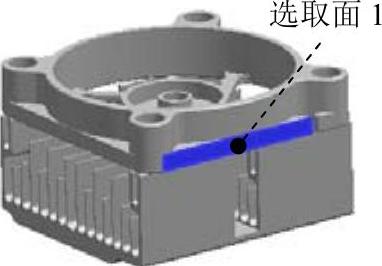

图16.5.8 定义距离面1

图16.5.9 定义距离面2

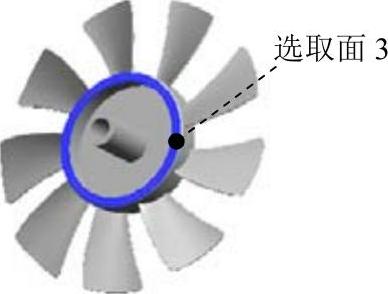

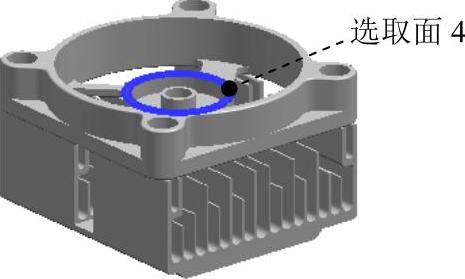

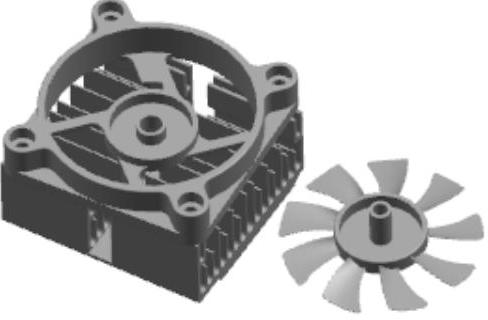

Step4.添加零件fan并定位。选择下拉菜单命令，系统弹出“添加组件”对话框；在“添加组件”对话框的区域中单击按钮，在弹出的“部件名”对话框中选择文件fan.prt；单击按钮，系统弹出“添加组件”对话框和“组件预览”窗口。在“添加组件”对话框区域的下拉列表中选择选项，单击按钮，系统弹出“装配约束”对话框；单击按钮，关闭“装配约束”对话框；选择下拉菜单命令，在绘图区选择组件fan.prt，单击“移动组件”对话框中后面的按钮，利用动态坐标系调整模型位置，结果如图16.5.10所示。选择下拉菜单命令，在“装配约束”对话框的下拉列表中选择选项，在绘图区依次选取图16.5.11所示的面3和图16.5.12所示的面4，在文本框中输入值0.2，单击“循环上一个约束”按钮调整距离的方向；单击按钮，结果如图16.5.13所示。选择下拉菜单命令，在下拉列表中选择选项，在区域的下拉列表中选择按钮，在绘图区依次选取图16.5.14所示的面1和图16.5.15所示的面2，单击按钮，此时完成组件的中心约束。
