【摘要】：选择下拉菜单命令，系统弹出“镜像特征”对话框；在绘图区中选取ZX基准平面作为镜像平面；在绘图区中选取图16.4.7所示的拉伸特征3为要镜像的特征；单击“镜像特征”对话框中的按钮，完成镜像特征1的创建。

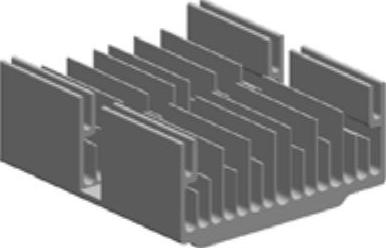

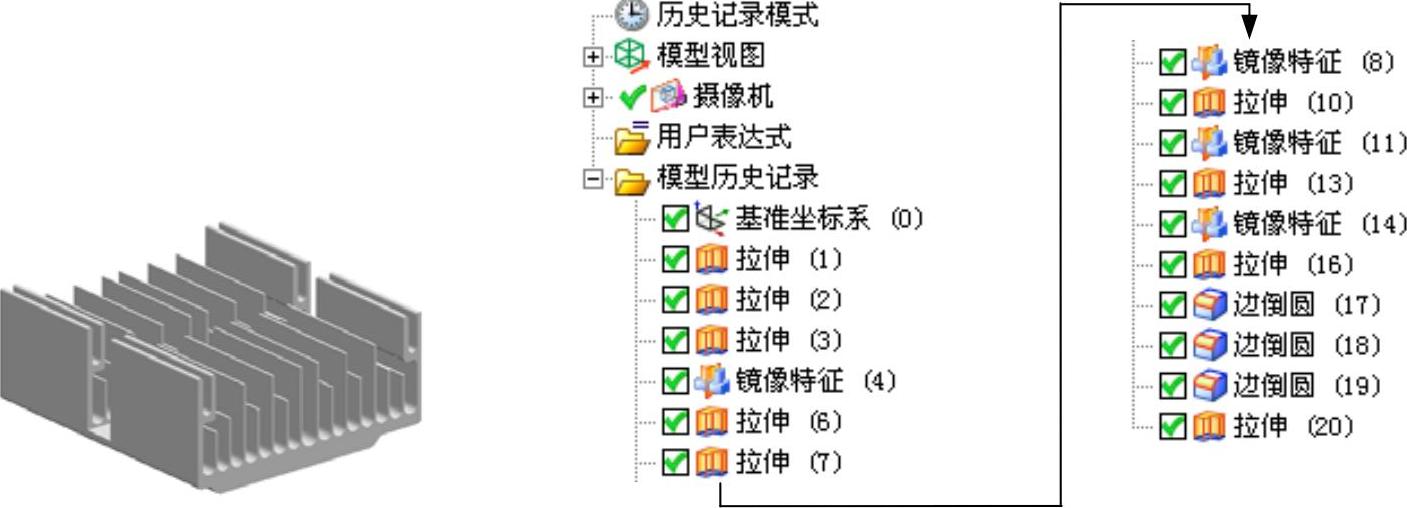

零件实体模型及相应模型树如图16.4.1所示。

图16.4.1 零件模型及模型树

Step1.新建模型文件。选择下拉菜单命令（或单击按钮），系统弹出”新建”对话框；在选项卡的区域中选取模板类型为，在文本框中输入文件名称bracketl_cool；单击按钮，进入建模环境。

Step2.创建图16.4.2所示的零件基础特征——拉伸1。选择下拉菜单命令（或单击按钮），系统弹出“拉伸”对话框；单击“拉伸”对话框中的“绘制截面”按钮，系统弹出“创建草图”对话框；单击按钮，选取XY基准平面为草图平面，单击按钮，进入草图环境，绘制图16.4.3所示的截面草图，单击按钮，退出草图环境；在“拉伸”对话框的下拉列表中选择选项；在区域的下拉列表中选择选项，并在其下的文本框中输入值0；在区域的下拉列表中选择选项，并在其下的文本框中输入值25；在“拉伸”对话框的区域中选择选项；其他参数采用系统默认设置值；单击“拉伸”对话框中的按钮，完成拉伸特征1的创建。

Step3.创建图16.4.4所示的零件特征——拉伸2。选择下拉菜单命令（或单击按钮），系统弹出“拉伸”对话框；单击“拉伸”对话框中的“绘制截面”按钮，系统弹出“创建草图”对话框，单击按钮，选取图16.4.5所示的平面为草图平面，单击按钮，进入草图环境，绘制图16.4.6所示的截面草图，单击按钮，退出草图环境；在“拉伸”对话框的下拉列表中选择选项；在区域的下拉列表中选择选项，并在其下的文本框中输入值0；在区域的下拉列表中选择选项；在区域中选择选项；其他参数采用系统默认设置值；单击“拉伸”对话框中的按钮，完成拉伸特征2的创建。

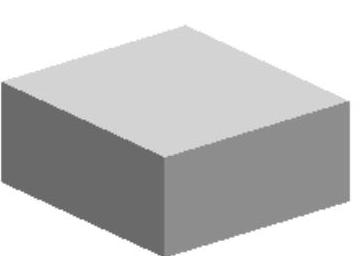

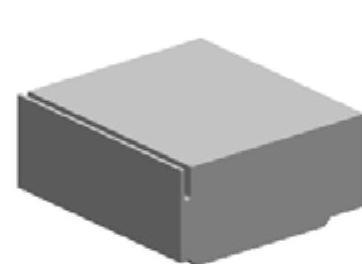

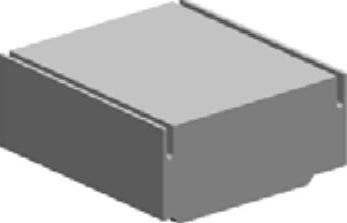

图16.4.2 拉伸特征1

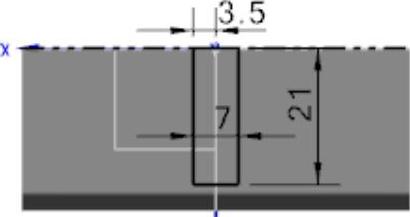

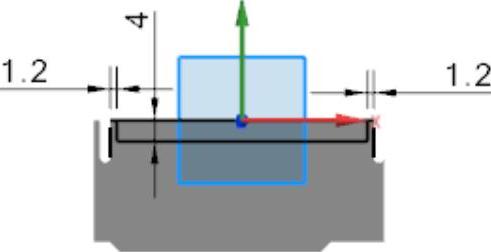

图16.4.3 截面草图

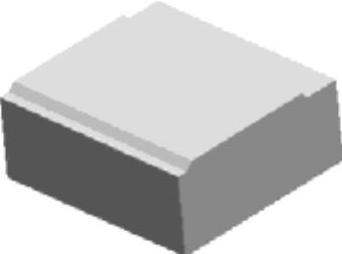

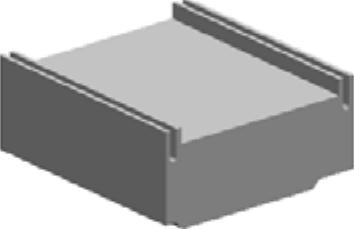

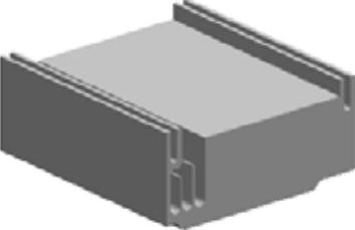

图16.4.4 拉伸特征2

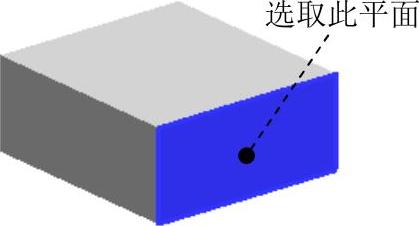

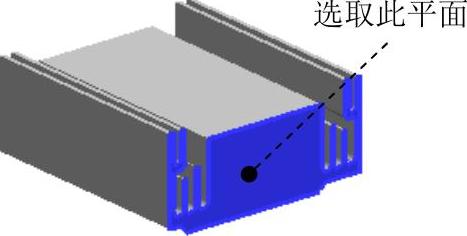

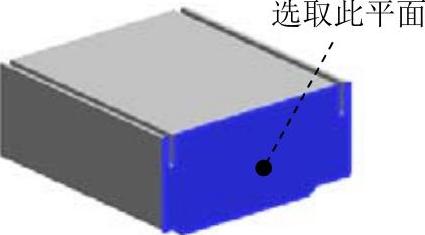

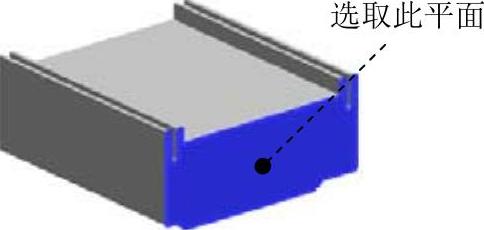

图16.4.5 定义草图平面

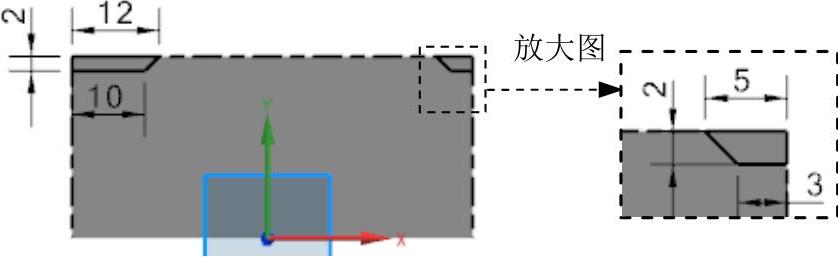

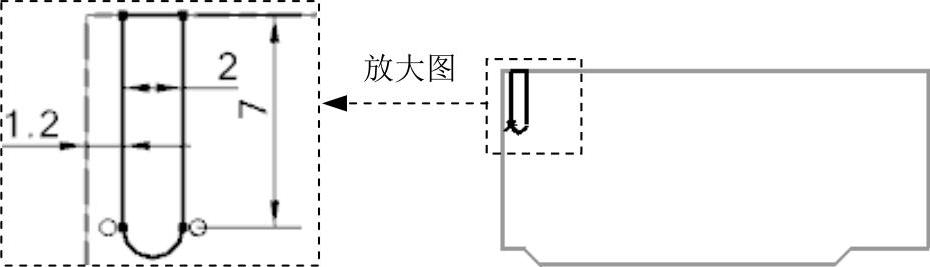

图16.4.6 截面草图

Step4.创建图16.4.7所示的零件特征——拉伸3。选择下拉菜单命令（或单击按钮），系统弹出“拉伸”对话框；单击“拉伸”对话框中的“绘制截面”按钮，系统弹出“创建草图”对话框。单击按钮，选取图16.4.8所示的平面为草图平面，单击按钮，进入草图环境，绘制图16.4.9所示的截面草图，单击按钮，退出草图环境；在“拉伸”对话框的下拉列表中选择选项；在区域的下拉列表中选择选项，并在其下的文本框中输入值0；在区域的下拉列表中选择选项；在区域中选择选项，其他参数采用系统默认设置值；单击“拉伸”对话框中的按钮，完成拉伸特征3的创建。

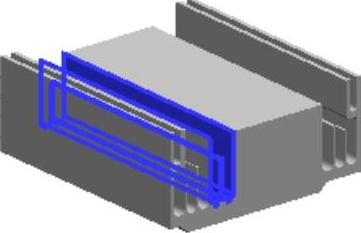

Step5.创建图16.4.10所示的零件特征——镜像1。选择下拉菜单命令（或单击按钮），系统弹出“镜像特征”对话框；在绘图区中选取ZX基准平面作为镜像平面；在绘图区中选取图16.4.7所示的拉伸特征3为要镜像的特征；单击“镜像特征”对话框中的按钮，完成镜像特征1的创建。

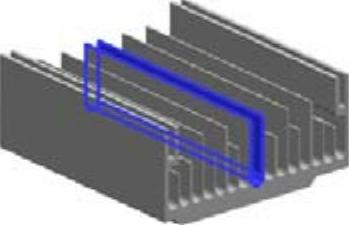

图16.4.7 拉伸特征3

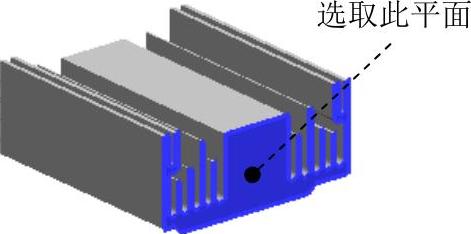

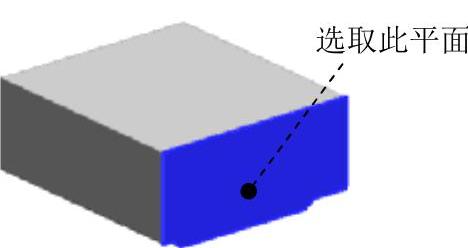

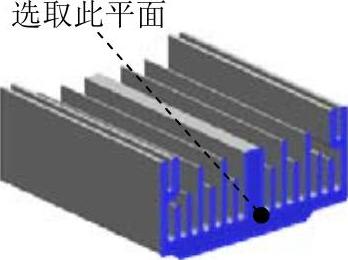

图16.4.8 定义草图平面

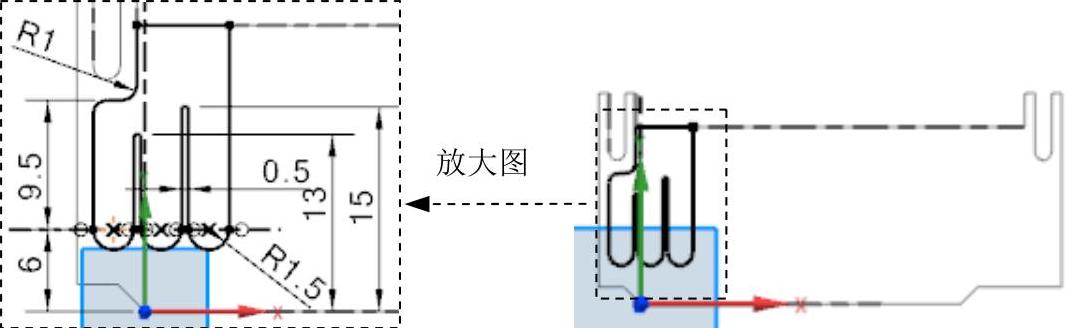

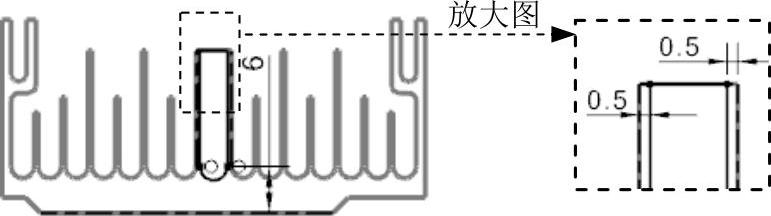

图16.4.9 截面草图

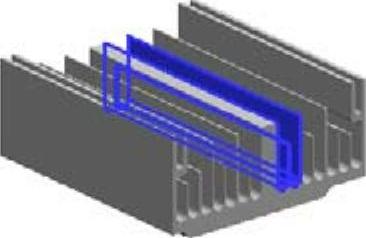

图16.4.10 镜像特征1

Step6.创建图16.4.11所示的零件特征——拉伸4。选择下拉菜单命令（或单击按钮），系统弹出“拉伸”对话框；单击“拉伸”对话框中的“绘制截面”按钮，系统弹出“创建草图”对话框。单击按钮，选取图16.4.12所示的平面为草图平面，单击按钮，进入草图环境，绘制图16.4.13所示的截面草图，单击按钮，退出草图环境；在“拉伸”对话框的下拉列表中选择选项；在区域的下拉列表中选择选项，并在其下的文本框中输入值0；在区域的下拉列表中选择选项；在区域中选择选项，其他参数采用系统默认设置值；单击“拉伸”对话框中的按钮，完成拉伸特征4的创建。

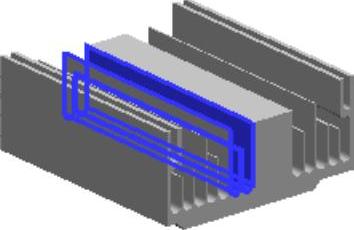

图16.4.11 拉伸特征4

图16.4.12 定义草图平面

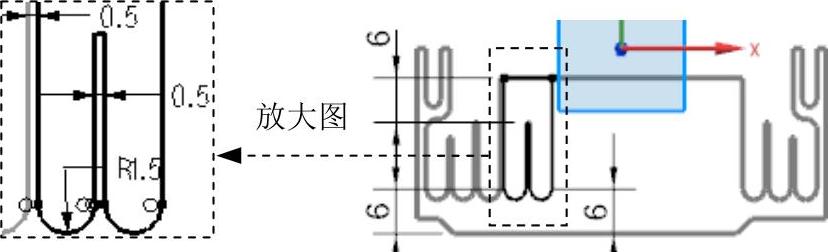

图16.4.13 截面草图

Step7.创建图16.4.14所示的零件特征——拉伸5。选择下拉菜单命令（或单击按钮），系统弹出“拉伸”对话框；单击“拉伸”对话框中的“绘制截面”按钮，系统弹出“创建草图”对话框；单击按钮，选取图16.4.15所示的平面为草图平面，单击按钮，进入草图环境，绘制图16.4.16所示的截面草图，单击按钮，退出草图环境；在“拉伸”对话框的下拉列表中选择选项；在区域的下拉列表中选择选项，并在其下的文本框中输入值0；在区域的下拉列表中选择选项；在区域中选择选项，其他参数采用系统默认设置值；单击“拉伸”对话框中的按钮，完成拉伸特征5的创建。

图16.4.14 拉伸特征5

图16.4.15 定义草图平面

Step8.创建图16.4.17所示的零件特征——镜像2。选择下拉菜单命令（或单击按钮），系统弹出“镜像特征”对话框；在绘图区中选取图16.4.14所示的拉伸特征5为要镜像的特征，选取ZX基准平面作为镜像平面。

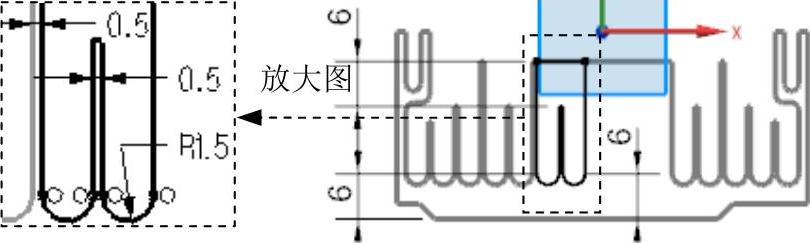

图16.4.16 截面草图

图16.4.17 镜像特征2

Step9.创建图16.4.18所示的零件特征——拉伸6。选择下拉菜单命令（或单击按钮），系统弹出“拉伸”对话框；单击“拉伸”对话框中的“绘制截面”按钮，系统弹出“创建草图”对话框；单击按钮，选取图16.4.19所示的平面为草图平面，单击按钮，进入草图环境，绘制图16.4.20所示的截面草图；单击按钮，退出草图环境；在“拉伸”对话框的下拉列表中选择选项；在区域的下拉列表中选择选项，并在其下的文本框中输入值0；在区域的下拉列表中选择选项；在区域中选择选项，其他参数采用系统默认设置值；单击“拉伸”对话框中的按钮，完成拉伸特征6的创建。

图16.4.18 拉伸特征6

图16.4.19 定义草图平面

Step10.创建图16.4.21所示的零件特征——镜像3。选择下拉菜单命令（或单击按钮），系统弹出“镜像特征”对话框；在绘图区中选取图16.4.18所示的拉伸特征6为要镜像的特征，选取ZX基准平面作为镜像平面。

图16.4.20 截面草图

图16.4.21 镜像特征3

Step11.创建图16.4.22所示的零件基础特征——拉伸7。选择下拉菜单命令（或单击按钮），系统弹出“拉伸”对话框；单击“拉伸”对话框中的“绘制截面”按钮，系统弹出“创建草图”对话框；单击按钮，选取图16.4.23所示的平面为草图平面，单击按钮，进入草图环境，绘制图16.4.24所示的截面草图；单击按钮，退出草图环境；在“拉伸”对话框的下拉列表中选择选项；在区域的下拉列表中选择选项，并在其下的文本框中输入值0；在区域的下拉列表中选择选项；在区域中选择选项，其他参数采用系统默认设置值；单击“拉伸”对话框中的按钮，完成拉伸特征7的创建。

图16.4.22 拉伸特征7

图16.4.23 定义草图平面

Step12.创建图16.4.25所示的零件特征——镜像4。选择下拉菜单命令（或单击按钮），系统弹出“镜像特征”对话框；在绘图区中选取图16.4.22所示的拉伸特征7为要镜像的特征，选取ZX基准平面作为镜像平面。

图16.4.24 截面草图

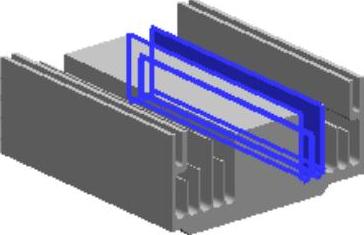

图16.4.25 镜像特征4

Step13.创建图16.4.26所示的零件特征——拉伸8。选择下拉菜单命令（或单击按钮），系统弹出“拉伸”对话框；单击“拉伸”对话框中的“绘制截面”按钮，系统弹出“创建草图”对话框；单击按钮，选取图16.4.27所示的平面为草图平面，单击按钮，进入草图环境，绘制图16.4.28所示的截面草图；单击按钮，退出草图环境；在“拉伸”对话框的下拉列表中选择选项；在区域的下拉列表中选择选项，并在其下的文本框中输入值0；在区域的下拉列表中选择选项；在区域中选择选项，其他参数采用系统默认设置值；单击“拉伸”对话框中的按钮，完成拉伸特征8的创建。

图16.4.26 拉伸特征8

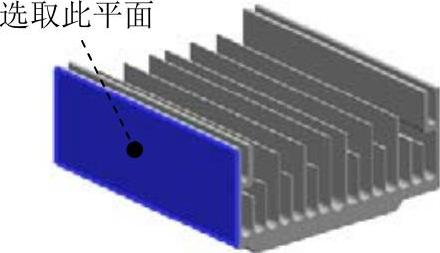

图16.4.27 定义草图平面

图16.4.28 截面草图

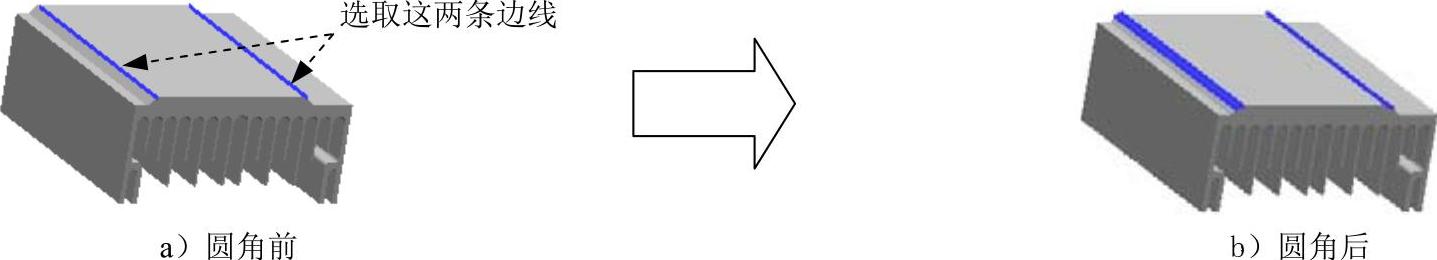

Step14.创建图16.4.29b所示的边倒圆特征1。选择下拉菜单命令（或单击按钮），系统弹出“边倒圆”对话框；在区域中单击按钮，选择图16.4.29a所示的两条边线为边倒圆参照，并在文本框中输入值2；单击按钮，完成边倒圆特征1的创建。

图16.4.29 边倒圆特征1

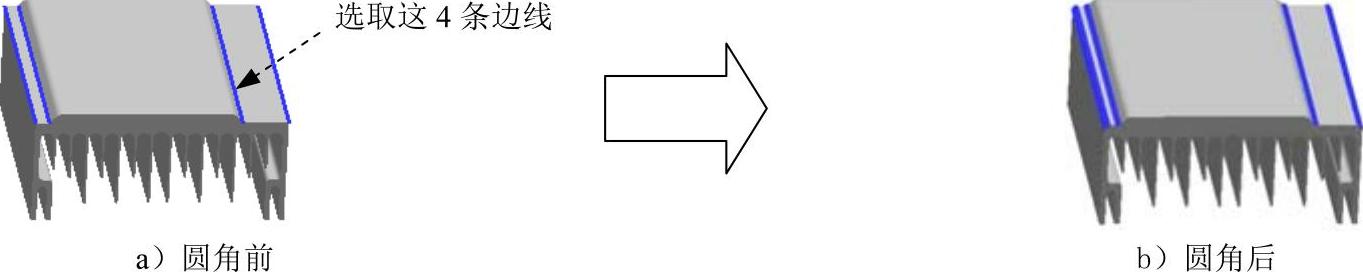

Step15.创建图16.4.30b所示的边倒圆特征2。选择图16.4.30a所示的4条边线为边倒圆参照，并在文本框中输入值1，完成边倒圆特征2的创建。

图16.4.30 边倒圆特征2

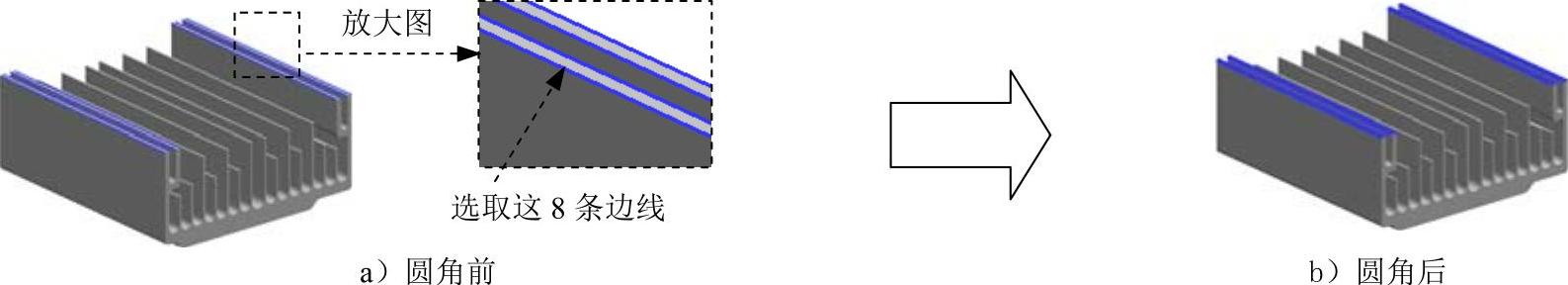

Step16.创建图16.4.31b所示的边倒圆特征3。选择图16.4.31a所示的8条边线为边倒圆参照，并在文本框中输入值0.5，完成边倒圆特征3的创建。

图16.4.31 边倒圆特征3

Step17.创建图16.4.32所示的零件特征——拉伸9。选择下拉菜单命令（或单击按钮），系统弹出“拉伸”对话框；单击“拉伸”对话框中的“绘制截面”按钮，系统弹出“创建草图”对话框；单击按钮，选取图16.4.33所示的平面为草图平面，单击按钮，进入草图环境，绘制图16.4.34所示的截面草图；单击按钮，退出草图环境；在“拉伸”对话框的下拉列表中选择选项；在区域的下拉列表中选择选项，并在其下的文本框中输入值0；在区域的下拉列表中选择选项；在区域中选择选项，其他参数采用系统默认设置值；单击“拉伸”对话框中的按钮，完成拉伸特征9的创建。
