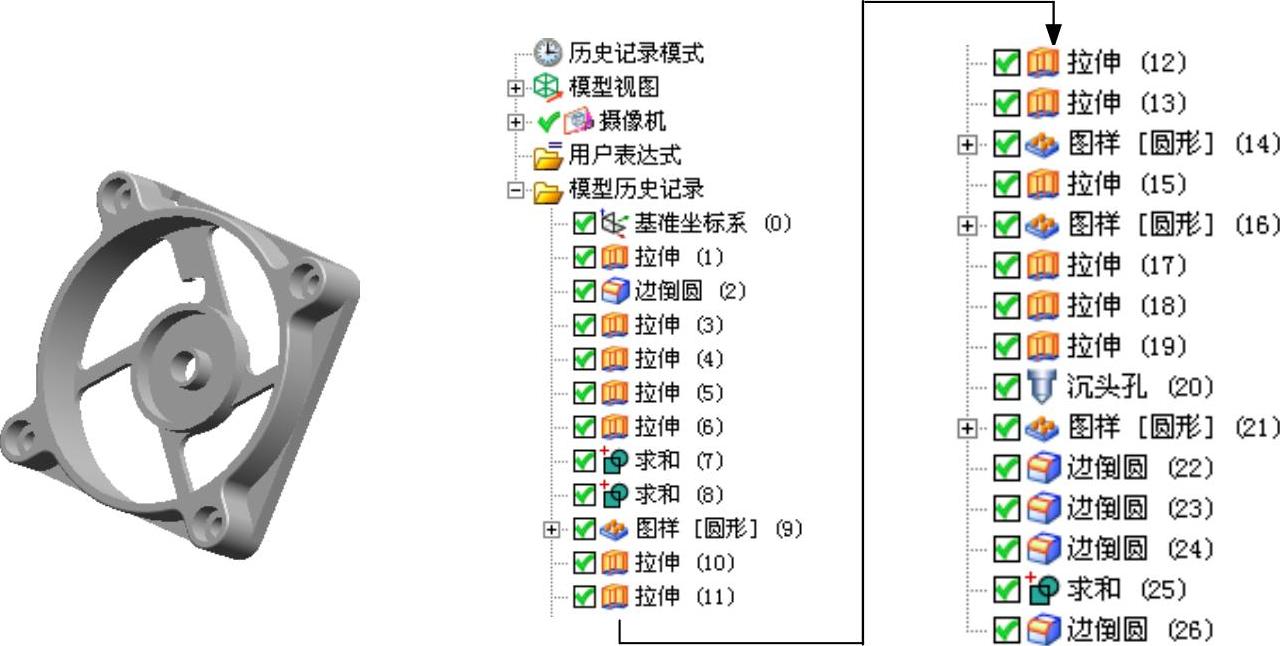

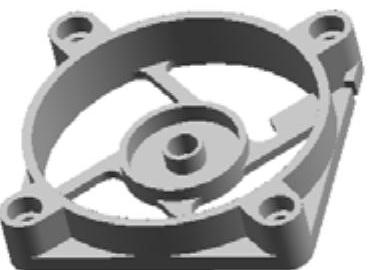

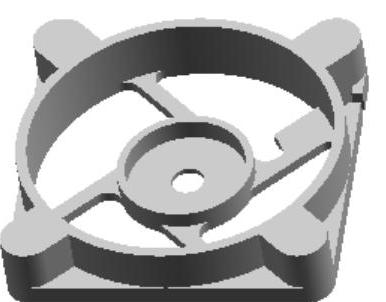

该零件实体模型及相应的模型树如图16.3.1所示。

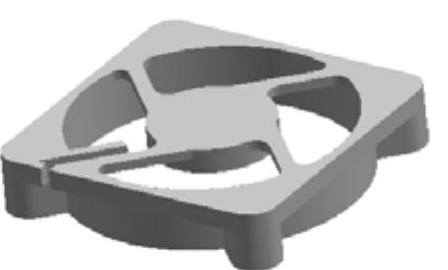

图16.3.1 零件模型及模型树

Step1.新建模型文件。选择下拉菜单命令（或单击按钮），系统弹出”新建”对话框；在选项卡中选取模板类型为，在文本框中输入文件名称base，单击按钮，进入建模环境。

Step2.创建图16.3.2所示的零件基础特征——拉伸1。选择下拉菜单命令（或单击按钮），系统弹出“拉伸”对话框；单击“拉伸”对话框中的“绘制截面”按钮，系统弹出“创建草图”对话框；单击按钮，选取XY基准平面为草图平面，单击按钮，进入草图环境，绘制图16.3.3所示的截面草图，单击按钮，退出草图环境；在“拉伸”对话框区域的下拉列表中选择选项，并在其下的文本框中输入值0；在区域的下拉列表中选择选项，并在其下的文本框中输入值4；其他参数采用系统默认设置值；单击“拉伸”对话框中的按钮，完成拉伸特征1的创建。

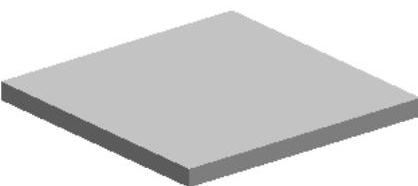

图16.3.2 拉伸特征1

图16.3.3 截面草图

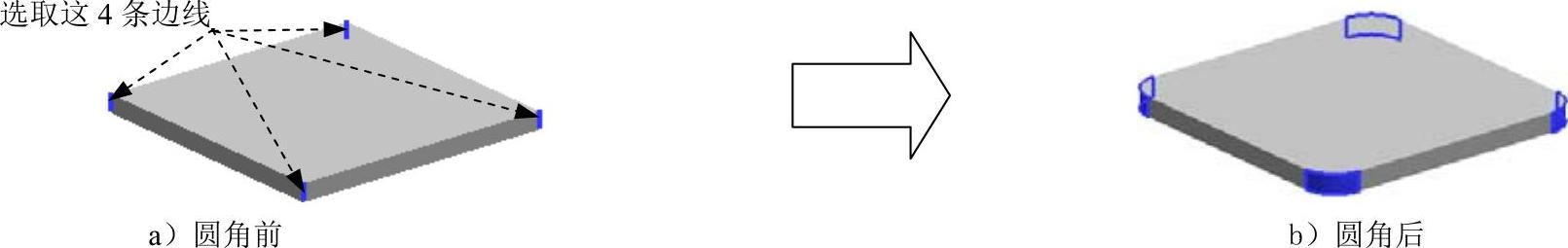

Step3.创建图16.3.4b所示的边倒圆特征1。选择下拉菜单命令（或单击按钮），系统弹出“边倒圆”对话框；在区域中单击按钮，选择图16.3.4a所示的4条边线为边倒圆参照，并在文本框中输入值5；单击按钮，完成边倒圆特征1的创建。

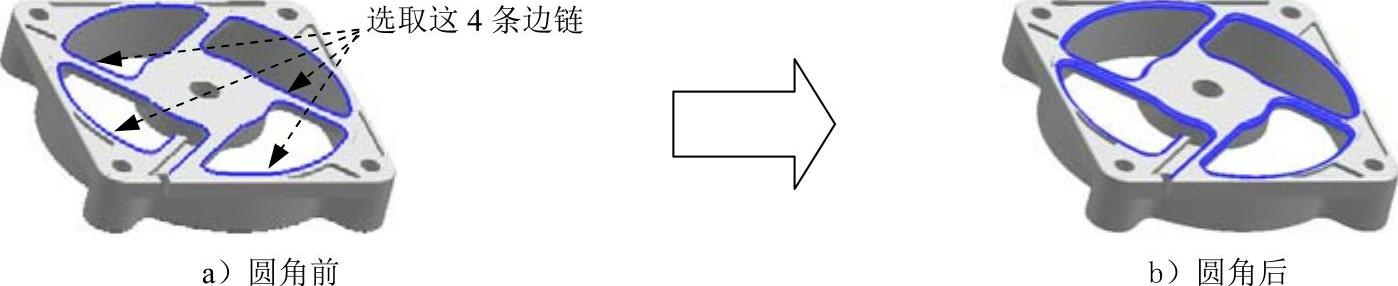

图16.3.4 边倒圆特征1

Step4.创建图16.3.5所示的零件特征——拉伸2。选选择下拉菜单命令（或单击按钮），系统弹出“拉伸”对话框；选取图16.3.6所示的平面为草图平面，绘制图16.3.7所示的截面草图；在“拉伸”对话框的下拉列表中选择选项，在区域的下拉列表中选择选项，并在其下的文本框中输入值0；在下拉列表中选择选项，并在其下的文本框中输入值8；在区域中选择选项，其他参数采用系统默认设置值；单击“拉伸”对话框中的按钮，完成拉伸特征2的创建。

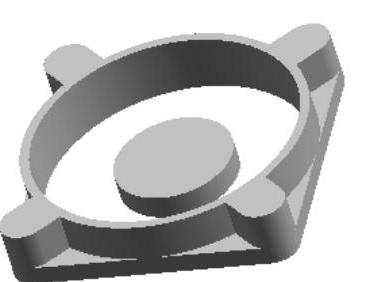

图16.3.5 拉伸特征2

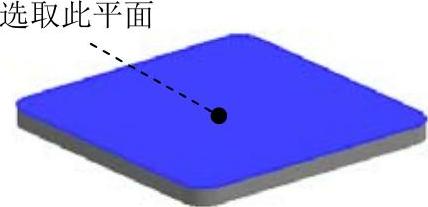

图16.3.6 定义草图平面

图16.3.7 截面草图

Step5.创建图16.3.8所示的零件特征——拉伸3。选择下拉菜单命令（或单击按钮），系统弹出“拉伸”对话框；选取XY基准平面为草图平面，绘制图16.3.9所示的截面草图；确定拉伸开始值和结束值；在“拉伸”对话框区域的下拉列表中选择选项，并在其下的文本框中输入值0；在下拉列表中选择选项，在区域中选择选项，在下拉列表中选择选项；其他参数采用系统默认设置值；单击“拉伸”对话框中的按钮，完成拉伸特征3的创建。

图16.3.8 拉伸特征3

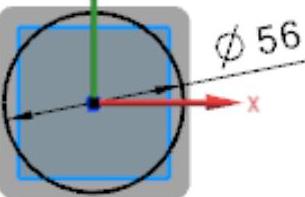

图16.3.9 截面草图

Step6.创建图16.3.10所示的零件特征——拉伸4。选择下拉菜单命令，系统弹出“拉伸”对话框；选取XY基准平面为草图平面，绘制图16.3.11所示的截面草图；在“拉伸”对话框的下拉列表中选择选项；在区域的下拉列表中选择选项，并在其下的文本框中输入值0；在区域的下拉列表中选择选项，并在其下的文本框中输入值5；在区域中选择选项；单击按钮，完成拉伸特征4的创建。

图16.3.10 拉伸特征4

图16.3.11 截面草图

Step7.创建图16.3.12所示的零件特征——拉伸5。选择下拉菜单命令（或单击按钮），系统弹出“拉伸”对话框；选取XY基准平面为草图平面，绘制图16.3.13所示的截面草图；在“拉伸”对话框的下拉列表中选择选项；在区域的下拉列表中选择选项，并在其下的文本框中输入值0；在区域的下拉列表中选择选项，并在其下的文本框中输入值2；在区域中选择选项，其他参数采用系统默认设置值；单击按钮，完成拉伸特征5的创建。

Step8.创建零件特征——求和1。选择下拉菜单命令（或单击按钮），系统弹出“求和”对话框；选取图16.3.14所示的实体特征为目标体，选取图16.3.12所示的拉伸特征5为工具体；单击按钮，完成求和特征1的创建。

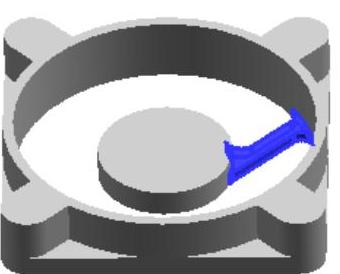

图16.3.12 拉伸特征5

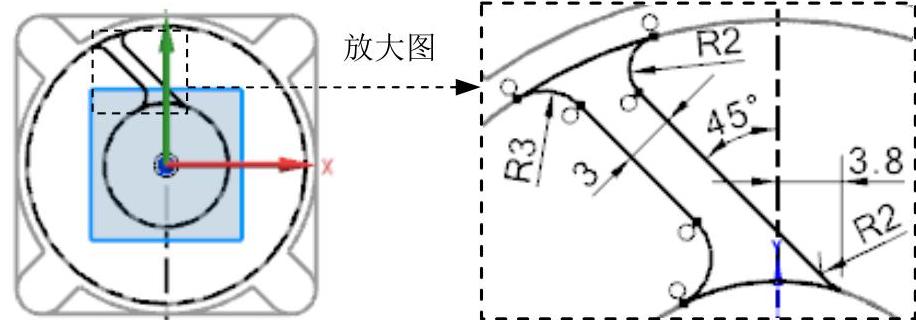

图16.3.13 截面草图

Step9.创建零件特征——求和2。选择下拉菜单命令（或单击按钮），系统弹出“求和”对话框；选取求和特征1为目标体，选取图16.3.10所示的拉伸特征4为刀具体；单击按钮，完成求和特征2的创建。

Step10.创建图16.3.15所示的图样特征1。选择下拉菜单命令（或单击按钮），系统弹出“阵列特征”对话框；在绘图区选取图16.3.12所示的拉伸特征5为阵列对象；在“阵列特征”对话框区域的下拉列表中选择选项；在区域中激活，在绘图区选取Z基准轴定义方向1；在“阵列特征”对话框的下拉列表中选择选项，在文本框中输入值4，在文本框中输入值90；单击“阵列特征”对话框中的按钮，完成图样特征1的创建。

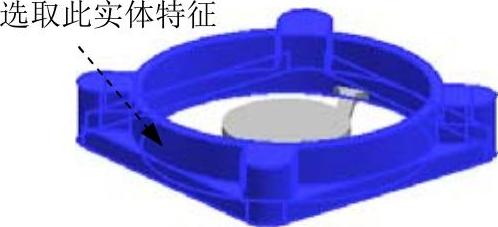

图16.3.14 目标体

图16.3.15 图样特征1

Step11.创建图16.3.16所示的零件特征——拉伸6。选择下拉菜单命令（或单击按钮），系统弹出“拉伸”对话框；选取XY基准平面为草图平面，绘制图16.3.17所示的截面草图；在“拉伸”对话框的下拉列表中选择选项；在区域的下拉列表中选择选项，并在其下的文本框中输入值0；在下拉列表中选择选项，并在其下的文本框中输入值2；在区域中选择选项，选择求和特征2作为目标体；其他参数采用系统默认设置值；单击“拉伸”对话框中的按钮，完成拉伸特征6的创建。

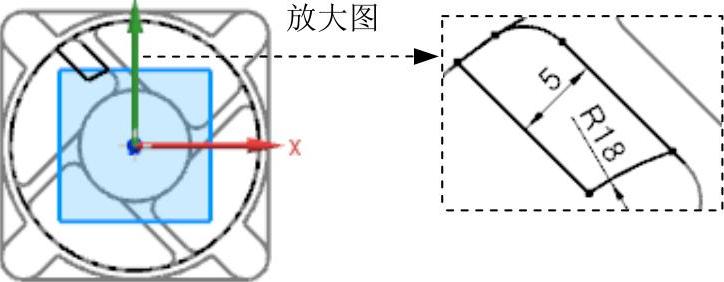

说明：图16.3.17所示的截面草图中半径值为18的圆弧的圆心与坐标原点重合。

图16.3.16 拉伸特征6

图16.3.17 截面草图

Step12.创建图16.3.18所示的零件特征——拉伸7。选择下拉菜单命令（或单击按钮），系统弹出“拉伸”对话框；选取XY基准平面为草图平面，绘制图16.3.19所示的截面草图；在“拉伸”对话框的下拉列表中选择选项；在区域的下拉列表中选择选项，并在其下的文本框中输入值0；在区域的下拉列表中选择选项，并在其下的文本框中输入值1.5；在区域中选择选项，其他参数采用系统默认设置值；单击“拉伸”对话框中的按钮，完成拉伸特征7的创建。

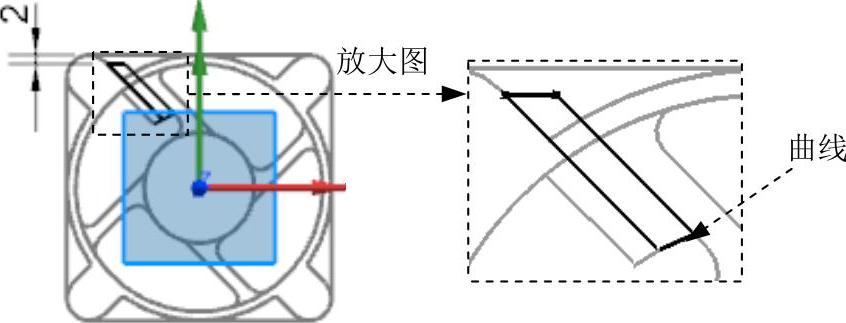

说明：图16.3.19所示的曲线是一段圆弧，且与实体边重合。

图16.3.18 拉伸特征7

图16.3.19 截面草图

Step13.创建图16.3.20所示的零件特征——拉伸8。选择下拉菜单命令（或单击按钮），系统弹出“拉伸”对话框；选取XY基准平面为草图平面，绘制图16.3.21所示的截面草图；在“拉伸”对话框的下拉列表中选择选项；在区域的下拉列表中选择选项，并在其下的文本框中输入值0；在区域的下拉列表中选择选项；在区域中选择选项；其他参数采用系统默认设置值；单击“拉伸”对话框中的按钮，完成拉伸特征8的创建。

图16.3.20 拉伸特征8

图16.3.21 截面草图

Step14.创建图16.3.22所示的零件特征——拉伸9。选择下拉菜单命令（或单击按钮），系统弹出“拉伸”对话框；选取XY基准平面为草图平面，绘制图16.3.23所示的截面草图；在“拉伸”对话框的下拉列表中选择选项；在区域的下拉列表中选择选项，并在其下的文本框中输入值0；在区域的下拉列表中选择选项，并在其下的文本框中输入值1；在区域中选择选项，其他参数采用系统默认设置值；单击按钮，完成拉伸特征9的创建。

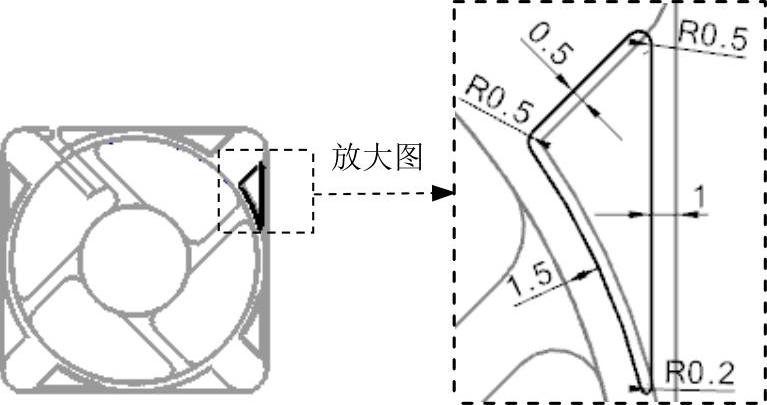

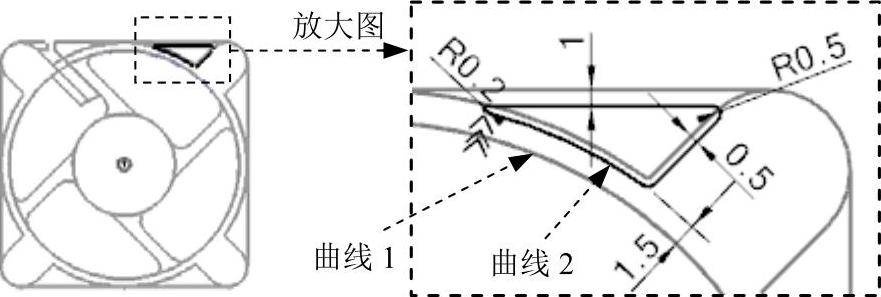

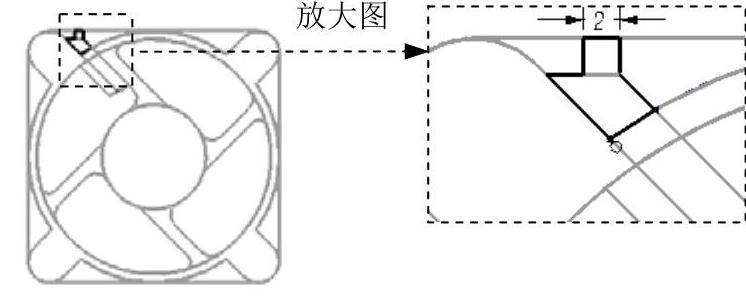

说明：图16.3.23所示的曲线2是采用命令将曲线1偏置1.5得到的。选取边线时，将选择范围调整为“仅在工作部件内部”，将曲线规则调整为“单条曲线”。

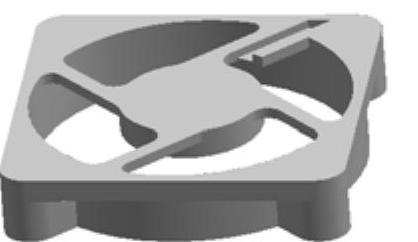

图16.3.22 拉伸特征9

图16.3.23 截面草图

Step15.创建图16.3.24所示的图样特征2。选择下拉菜单命令（或单击按钮），系统弹出“阵列特征”对话框；在绘图区选取图16.3.22所示的拉伸特征9为阵列对象；在“阵列特征”对话框区域的下拉列表中选择选项；在区域中，在下拉列表中选择选项；激活，指定坐标系原点为阵列圆心；在“阵列特征”对话框下拉列表中选择选项，在文本框中输入值4，在文本框中输入值90；单击“阵列特征”对话框中的按钮，完成图样特征2的创建。

Step16.创建图16.3.25所示的零件特征——拉伸10。选择下拉菜单命令（或单击按钮），系统弹出“拉伸”对话框；选取XY基准平面为草图平面，绘制图16.3.26所示的截面草图；在“拉伸”对话框区域的下拉列表中选择选项，并在其下的文本框中输入值0；在区域的下拉列表中选择选项，并在其下的文本框中输入值1；在区域中选择选项，在下拉列表中选择选项；其他参数采用系统默认设置值；单击“拉伸”对话框中的按钮，完成拉伸特征10的创建。

图16.3.24 图样特征2

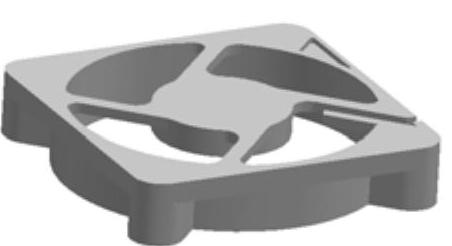

图16.3.25 拉伸特征10

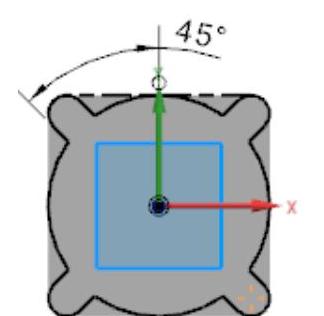

Step17.创建图16.3.27所示的图样特征3。选择下拉菜单命令（或单击按钮），系统弹出“阵列特征”对话框；在绘图区选取图16.3.25所示的拉伸特征10为阵列对象；在“阵列特征”对话框区域的下拉列表中选择选项；在下拉列表中选择选项并单击按钮；激活，选择坐标系原点为阵列圆心；在“阵列特征”对话框的下拉列表中选择选项，在文本框中输入值3，在文本框中输入值90；单击“阵列特征”对话框中的按钮，完成图样特征3的创建。

图16.3.26 截面草图

图16.3.27 图样特征3

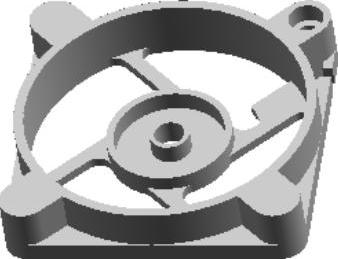

Step18.创建图16.3.28所示的零件特征——拉伸11。选择下拉菜单命令（或单击按钮），系统弹出“拉伸”对话框；选取图16.3.29所示的平面为草图平面，绘制图16.3.30所示的截面草图；在“拉伸”对话框的下拉列表中选择选项；在区域的下拉列表中选择选项，并在其下的文本框中输入值0；在区域的下拉列表中选择选项，并在其下的文本框中输入值4；在区域中选择选项，其他参数采用系统默认设置值；单击“拉伸”对话框中的按钮，完成拉伸特征11的创建。

图16.3.28 拉伸特征11

图16.3.29 定义草图平面

图16.3.30 截面草图

Step19.创建图16.3.31所示的零件特征——拉伸12。选择下拉菜单命令（或单击按钮），系统弹出“拉伸”对话框；选取图16.3.32所示的平面为草图平面，绘制图16.3.33所示的截面草图；在“拉伸”对话框的下拉列表中选择选项；在区域的下拉列表中选择选项，并在其下的文本框中输入值0；在区域的下拉列表中选择选项；在区域中选择选项，其他参数采用系统默认设置值；单击按钮，完成拉伸特征12的创建。

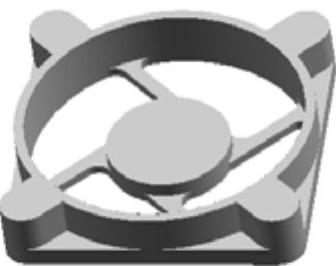

图16.3.31 拉伸特征12

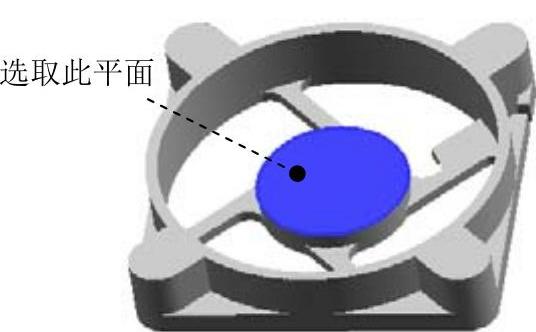

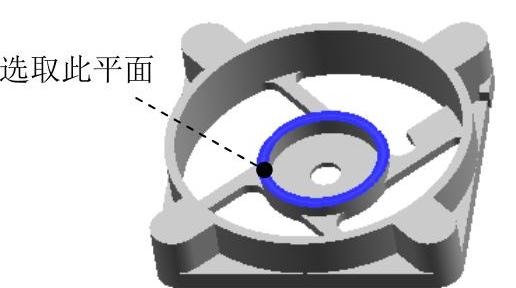

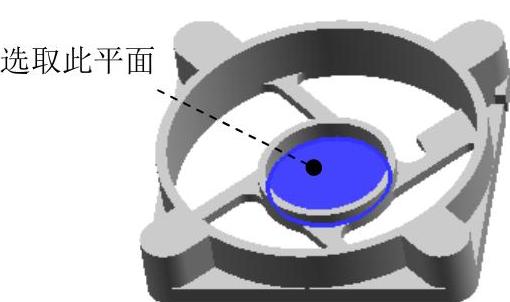

图16.3.32 定义草图平面

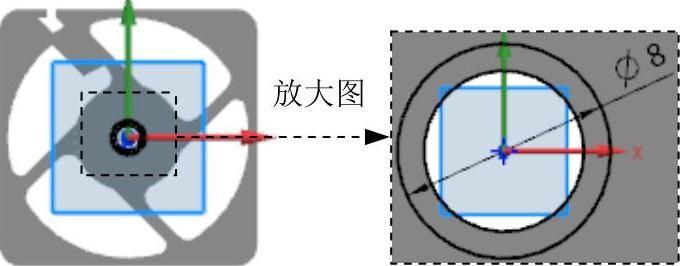

图16.3.33 截面草图

Step20.创建图16.3.34所示的零件特征——拉伸13。选择下拉菜单命令（或单击按钮），系统弹出“拉伸”对话框；选取图16.3.35所示的平面为草图平面，绘制图16.3.36所示的截面草图；在“拉伸”对话框的下拉列表中选择选项；在区域的下拉列表中选择选项，并在其下的文本框中输入值0；在区域的下拉列表中选择选项，选取图16.3.37所示的面为拉伸终止平面；在区域中选择选项，其他参数采用系统默认设置值；单击“拉伸”对话框中的按钮，完成拉伸特征13的创建。

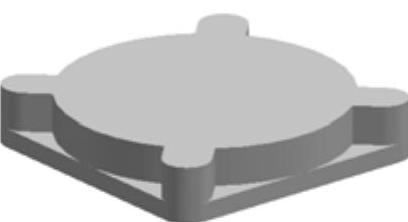

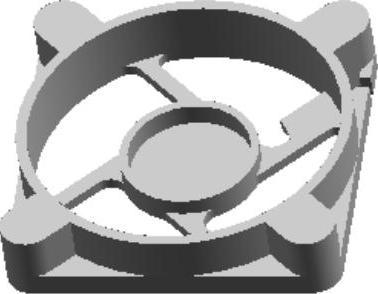

图16.3.34 拉伸特征13

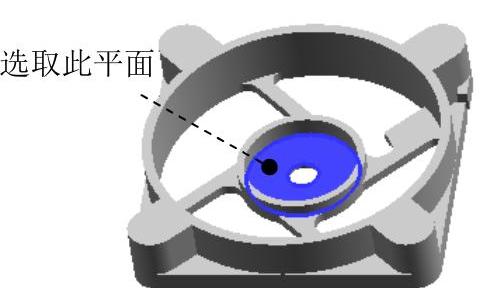

图16.3.35 定义草图平面

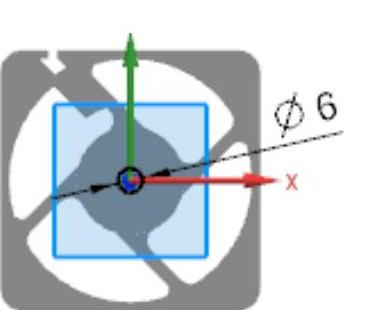

图16.3.36 截面草图

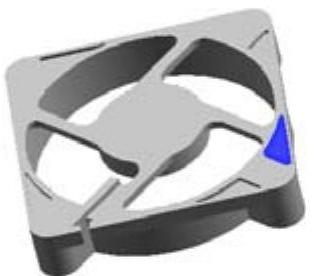

图16.3.37 定义延伸面

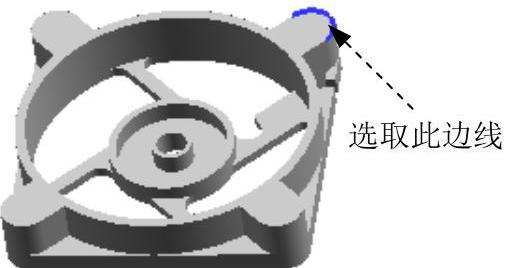

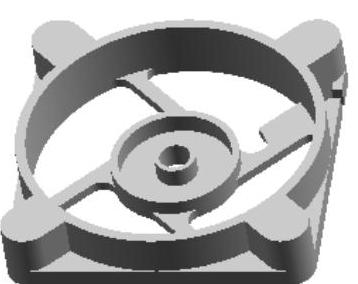

Step21.创建图16.3.38所示的零件特征——孔。选择下拉菜单命令（或单击按钮），系统弹出“孔”对话框；在区域激活，在绘图区捕捉图16.3.39所示的圆弧边线中心为孔位置；在下拉列表中单击按钮，在区域的下拉列表中选择选项；在区域的文本框中输入数值7，在文本框中输入值4，在文本框中输入值4，在下拉列表中选择选项；单击按钮，完成孔特征的创建。

Step22.创建图16.3.40所示的图样特征4。选择下拉菜单命令（或单击按钮），系统弹出“阵列特征”对话框；在绘图区选取图16.3.38所示的孔特征为要形成图样的特征；在“阵列特征”对话框区域的下拉列表中选择选项；在下拉列表中选择选项，激活，指定原点为阵列圆心；在“阵列特征”对话框中的下拉列表中选择选项，在文本框中输入值4，在文本框中输入值90；单击“阵列特征”对话框中的按钮，完成图样特征4的创建。
