CPU风扇的实体模型及相应模型树如图16.2.1所示。

图16.2.1 CPU风扇的实体模型及模型树

Step1.新建模型文件。选择下拉菜单命令（或单击按钮），系统弹出“新建”对话框；在选项卡中选取模板类型为，在文本框中输入文件名称fan；单击按钮，进入建模环境。

Step2.创建图16.2.2所示的零件基础特征——拉伸1。选择下拉菜单命令（或单击按钮），系统弹出“拉伸”对话框；单击“拉伸”对话框中的“绘制截面”按钮，系统弹出“创建草图”对话框；单击按钮，选取XY基准平面为草图平面；单击按钮，进入草图环境，绘制图16.2.3所示的截面草图；单击按钮，退出草图环境。在“拉伸”对话框的下拉列表中选择选项；在区域的下拉列表中选择选项，并在其下的文本框中输入值0；在区域的下拉列表中选择选项，并在其下的文本框中输入值5；其他参数采用系统默认设置值；单击“拉伸”对话框中的按钮，完成拉伸特征1的创建。

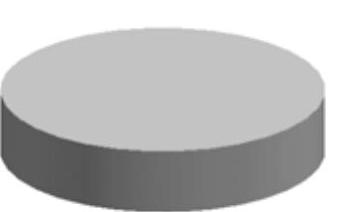

图16.2.2 拉伸特征1

图16.2.3 截面草图

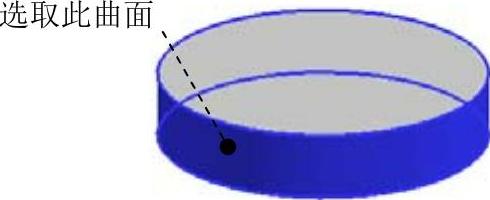

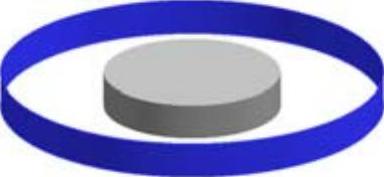

Step3.创建图16.2.4所示的零件特征——偏置曲面。选择下拉菜单命令（或单击按钮），系统弹出“偏置曲面”对话框；在绘图区中选取图16.2.5所示的曲面，在文本框中输入偏置值14.5，确认偏置方向为实体外侧；单击“偏置曲面”对话框中的按钮，完成偏置曲面特征的创建。

图16.2.4 偏置曲面特征

图16.2.5 定义偏置曲面

Step4.创建图16.2.6所示的基准平面1。选择下拉菜单命令（或单击按钮），系统弹出“基准平面”对话框；在区域的下拉列表中选择选项，在绘图区选取ZX基准平面，在区域的文本框中输入值30，采用系统默认方向。

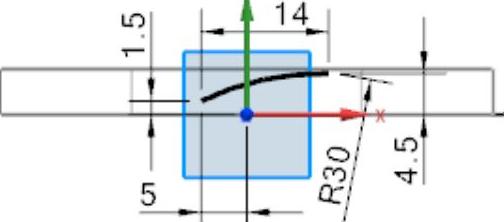

Step5.创建图16.2.7所示的草图1。选择下拉菜单命令，系统弹出“创建草图”对话框；选取图16.2.6所示的基准平面1为草图平面，单击按钮，进入草图环境，绘制图16.2.7所示的草图1；单击按钮，退出草图环境。

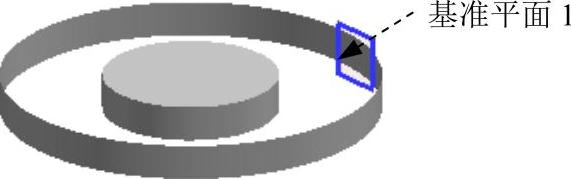

图16.2.6 基准平面1

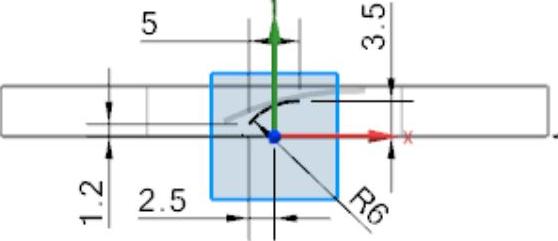

图16.2.7 草图1

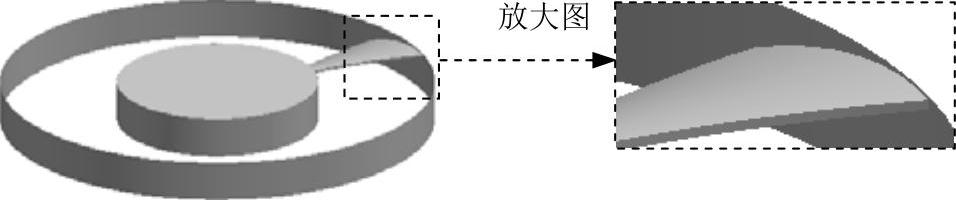

Step6.创建图16.2.8所示的零件特征——投影曲线1。选择下拉菜单命令，系统弹出“投影曲线”对话框；在绘图区选取草图1为投影曲线，单击中键确认；在绘图区选取偏置曲面特征为投影曲面；在区域的下拉列表中选择选项，在区域的下拉列表中选择选项；其他参数采用系统默认设置值；单击“投影曲线”对话框中的按钮，完成投影曲线1的创建。

Step7.在绘图区选取图16.2.6所示的基准平面1为草图平面，绘制图16.2.9所示的草图2。

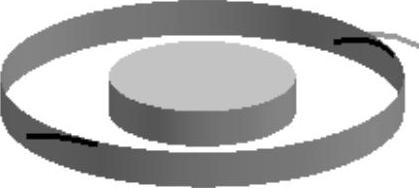

图16.2.8 投影曲线特征1

图16.2.9 草图2

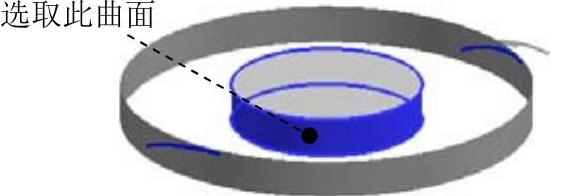

Step8.创建图16.2.10所示的零件特征——投影曲线2。选择下拉菜单命令，系统弹出“投影曲线”对话框；在绘图区选取草图2为投影曲线，在绘图区选取图16.2.11所示的曲面为投影曲面，在区域的下拉列表中选择选项，在区域的下拉列表中选择选项；其他参数采用系统默认设置值；单击“投影曲线”对话框中的按钮，完成投影曲线2的创建。

图16.2.10 投影曲线特征2

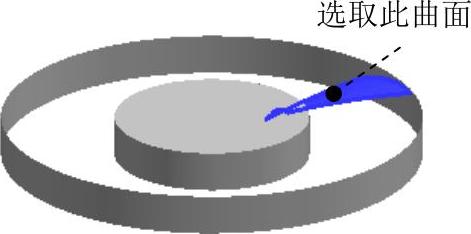

图16.2.11 定义投影曲面

Step9.创建图16.2.12所示的零件特征——网格曲面。选择下拉菜单命令（或在“曲面”工具栏中单击“通过曲线网格”按钮），系统弹出“通过曲线组”对话框；选择16.2.13所示的曲线1，单击中键选取曲线2，在区域的下拉列表中选择选项；其他参数采用系统默认设置值；单击按钮，完成网格曲面特征的创建。

注意：在选取曲线串时，注意调整其箭头方向，使之与图16.2.13所示的方向一致。

图16.2.12 网格曲面特征

图16.2.13 定义曲线串

Step10.在绘图区选取XY基准平面为草图平面，绘制图16.2.14所示的草图3。

说明：草图3是采用命令绘制而成的。

Step11.创建图16.2.15所示的零件特征——投影曲线3。选择下拉菜单命令，系统弹出“投影曲线”对话框；在绘图区选取草图3为投影曲线，选取网格曲面特征为投影曲面，在区域的下拉列表中选择选项，在区域的下拉列表中选择选项；其他参数采用系统默认设置值。

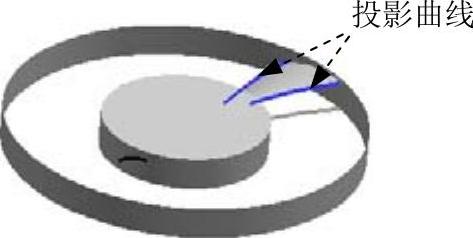

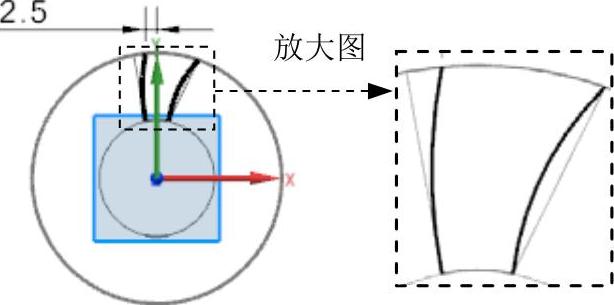

图16.2.14 草图3

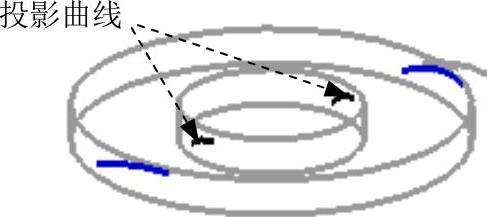

图16.2.15 投影曲线特征3

Step12.创建图16.2.16b所示的零件特征——修剪体。选择下拉菜单命令（或单击按钮），系统弹出“修剪片体”对话框；在绘图区选取网格曲面特征为修剪的目标体，单击中键，分别选取图16.2.15所示的两条投影曲线特征为修剪的边界对象，在区域中选取单选项；单击单按钮，完成修剪体特征的创建。

Step13.创建零件特征——修剪与延伸（隐藏草图、曲线）。选择下拉菜单命令，系统弹出“修剪和延伸”对话框；在区域的下拉列表中选择选项，在绘图区选取图16.2.17所示的边线1为要移动的边，单击中键；选取图16.2.17所示的边线2为要测量的边，在文本框中输入值10；单击按钮，完成修剪和延伸特征的创建。

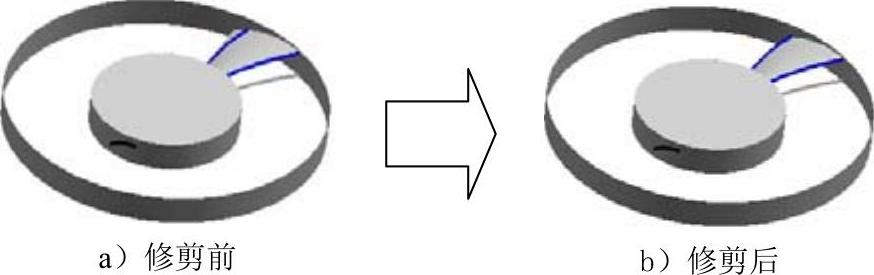

图16.2.16 修剪体特征

图16.2.17 修剪与延伸特征

Step14.创建图16.2.18所示的零件特征——加厚特征。选择下拉菜单命令，系统弹出“加厚”对话框；在区域中单击按钮，选取图16.2.19所示的曲面为加厚的对象；在文本框中输入值0.3，在文本框中输入值0，单击按钮，调整加厚方向为Z基准轴的负方向；单击按钮，完成加厚特征的创建。

图16.2.18 加厚特征

图16.2.19 定义加厚特征

Step15.设置隐藏。选择下拉菜单命令，系统弹出“类选择”对话框；单击“类选择”对话框中的按钮，系统弹出“根据类型选择”对话框。选择对话框列表中的、和选项，单击按钮，系统再次弹出“类选择”对话框；单击对话框区域中的“全选”按钮，单击“类选择”对话框中的按钮，完成对设置对象的隐藏。

Step16.创建图16.2.20b所示的边倒圆特征1。选择下拉菜单命令（或单击按钮），系统弹出“边倒圆”对话框；在区域中单击按钮，选择图16.2.20a所示的两条边线为边倒圆参照，并在文本框中输入值1；单击按钮，完成边倒圆特征1的创建。

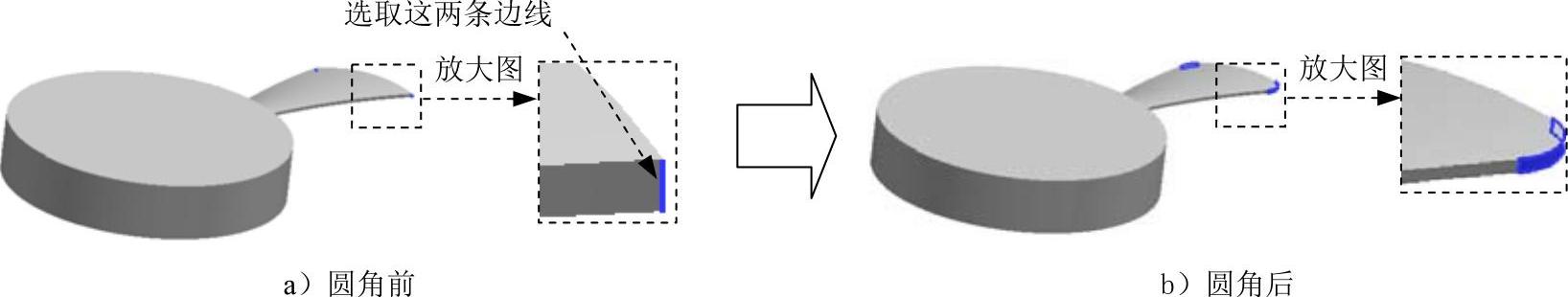

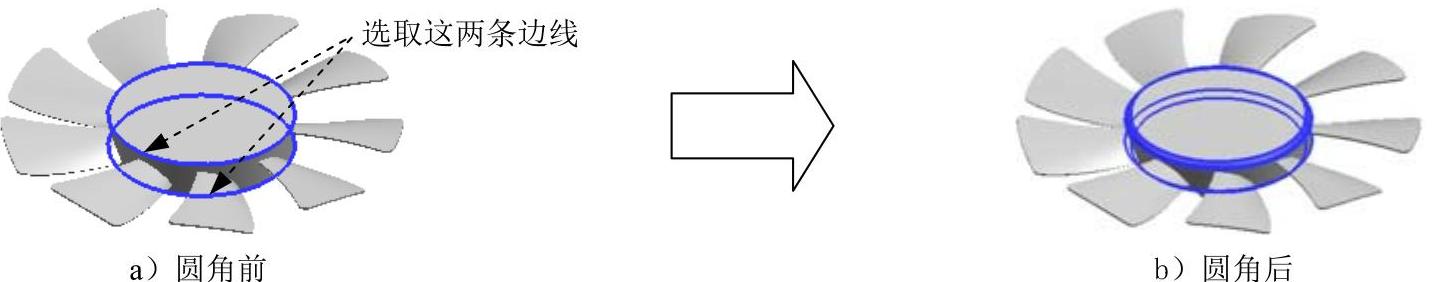

图16.2.20 边倒圆特征1

Step17.创建图16.2.21所示的零件特征——阵列几何体。选择下拉菜单命令，系统弹出“阵列几何特征”对话框；在对话框的下拉列表中选择选项，选取加厚特征为要生成阵列的几何特征；在对话框的区域中单击后面的按钮，选择ZC轴为旋转轴；单击后面的按钮，选取坐标系的原点；在对话框区域的下拉列表中选择选项，然后在文本框中输入阵列数量为9，在文本框中输入阵列角度值为40；单击按钮，结果如图16.2.21所示。

Step18.创建零件特征——求和。选择下拉菜单命令（或单击按钮），系统弹出“求和”对话框；选取图16.2.22所示的实体特征为目标体，依次选取图16.2.21所示的实例特征和图16.2.18所示的加厚特征为刀具体，单击按钮，完成求和特征的创建。

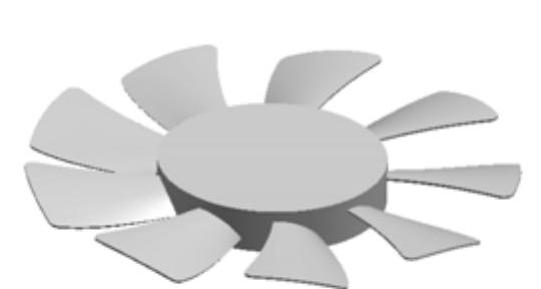

图16.2.21 阵列几何体

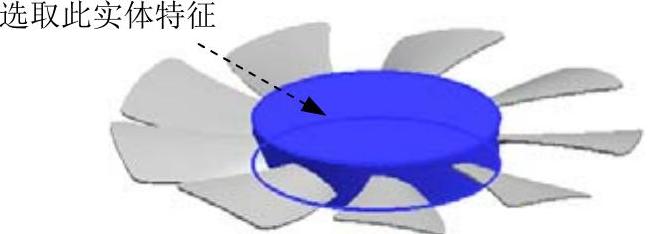

图16.2.22 目标体

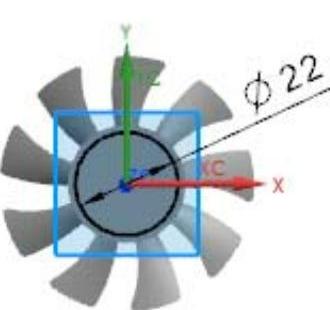

Step19.创建图16.2.23所示的零件特征——拉伸2。选择下拉菜单命令（或单击按钮），系统弹出“拉伸”对话框；选取XY基准平面为草图平面，绘制图16.2.24所示的截面草图；在下拉列表中选择选项；在“拉伸”对话框区域的下拉列表中选择选项，并在其下的文本框中输入值0；在区域的下拉列表中选择选项，并在其下的文本框中输入值4；在区域中选择选项，采用系统默认的求差对象。

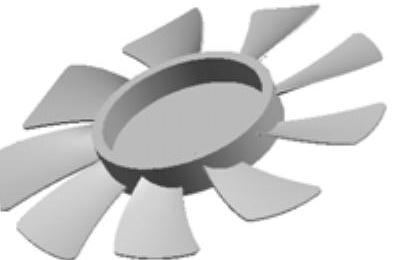

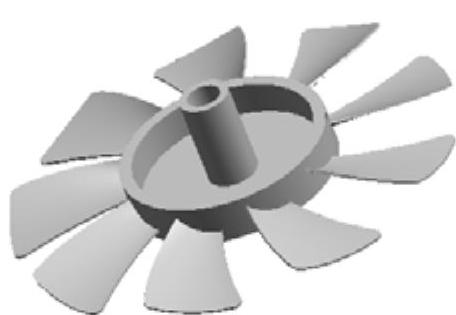

图16.2.23 拉伸特征2

图16.2.24 截面草图

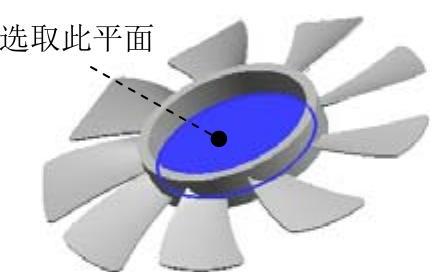

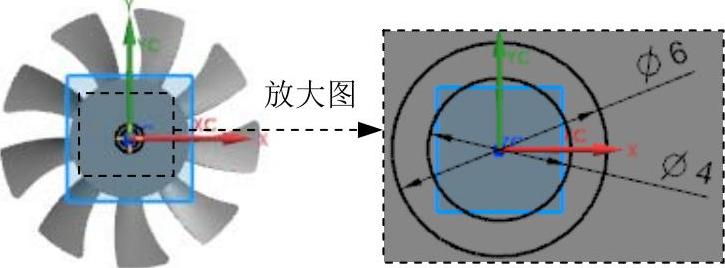

Step20.创建图16.2.25所示的零件特征——拉伸3。选择下拉菜单命令（或单击按钮），系统弹出“拉伸”对话框；选取图16.2.26所示的平面为草图平面，绘制图16.2.27所示的截面草图；在“拉伸”对话框区域的下拉列表中选择选项，并在其下的文本框中输入值0；在区域的下拉列表中选择选项，在其下的文本框中输入值11，在下拉列表中选择选项；在区域中选择选项，采用系统默认的求和对象。
