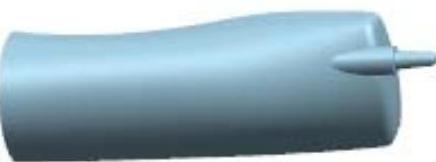

Step1.新建文件。选择下拉菜单命令，系统弹出“新建”对话框；在选项卡的区域中选取模板类型为，在文本框中输入文件名称HANDSET；单击按钮，进入建模环境。

Step2.创建图15.2.1所示的草图1。选择下拉菜单命令，选取基准平面YZ为草图平面，进入草图环境，绘制图15.2.1所示的草图1；绘制完成后，单击按钮，完成草图1的创建。

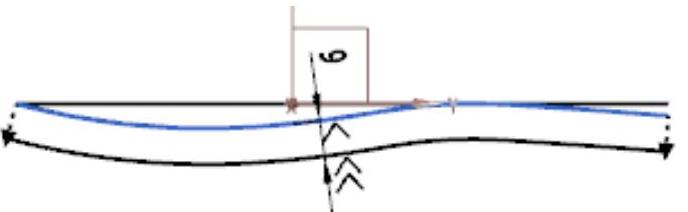

图15.2.1 草图1

Step3.创建图15.2.2所示的草图2。选择下拉菜单命令，选取基准平面XY为草图平面；进入草图环境，绘制图15.2.2所示的草图2；绘制完成后，单击按钮，完成草图2的创建。

图15.2.2 草图2

Step4.创建图15.2.3所示的零件特征——组合投影。选择下拉菜单命令，依次选取图15.2.1所示的草图1和图15.2.2所示的草图2为参照，并分别单击中键确认，完成组合投影的创建。

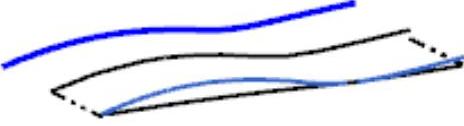

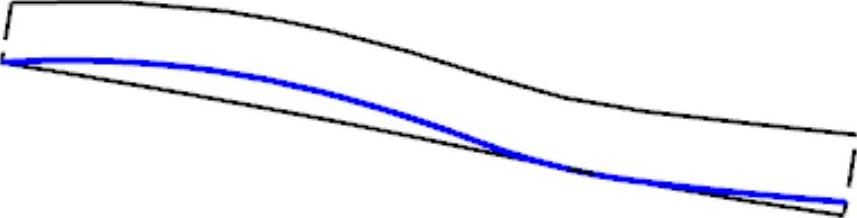

图15.2.3 组合投影1

Step5.创建图15.2.4所示的零件特征——镜像。选择下拉菜单命令，在绘图区中选取图15.2.3所示的组合投影为要镜像的曲线；在区域中单击按钮，在绘图区中选取YZ基准平面作为镜像平面；单击按钮，完成镜像的创建。

图15.2.4 镜像

Step6.创建图15.2.5所示的草图3。选择下拉菜单命令，选取基准平面YZ为草图平面，进入草图环境，绘制图15.2.5所示的草图3；绘制完成后，单击按钮，完成草图3的创建。

图15.2.5 草图3

Step7.创建图15.2.6所示的草图4。选择下拉菜单命令，选取基准平面YZ为草图平面，进入草图环境，绘制图15.2.6所示的草图4；绘制完成后，单击按钮，完成草图4的创建。

图15.2.6 草图4

Step8.创建图15.2.7所示的基准平面1。选择下拉菜单命令，系统弹出“基准平面”对话框；在区域的下拉列表中选择选项，在绘图区选取图15.2.8所示的两条直线为参照；单击按钮，完成基准平面1的创建。

图15.2.7 基准平面1

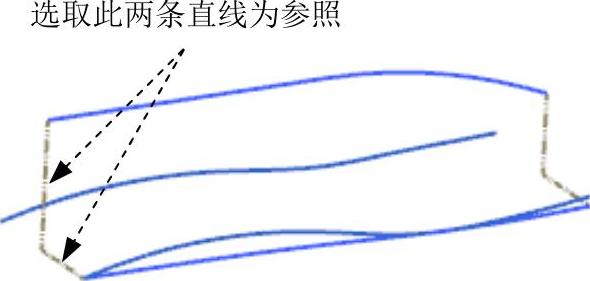

图15.2.8 定义参照线

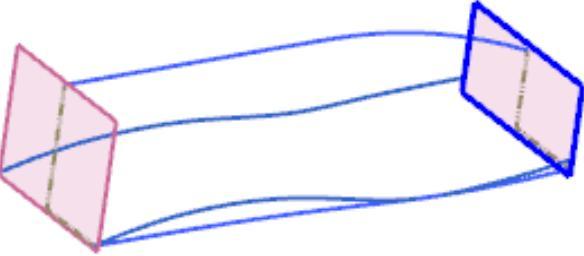

Step9.创建图15.2.9所示的基准平面2。在区域的下拉列表中选择选项，在绘图区选取图15.2.10所示的两条直线为参照；单击按钮，完成基准平面2的创建。

图15.2.9 基准平面2

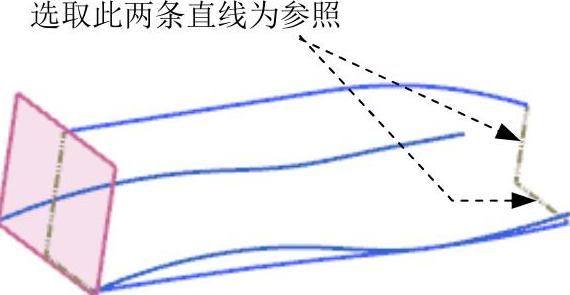

图15.2.10 定义参照线

Step10.创建图15.2.11所示的草图5。选择下拉菜单命令，选取基准平面1为草图平面，进入草图环境，绘制图15.2.11所示的草图5；绘制完成后，单击按钮，完成草图5的创建。

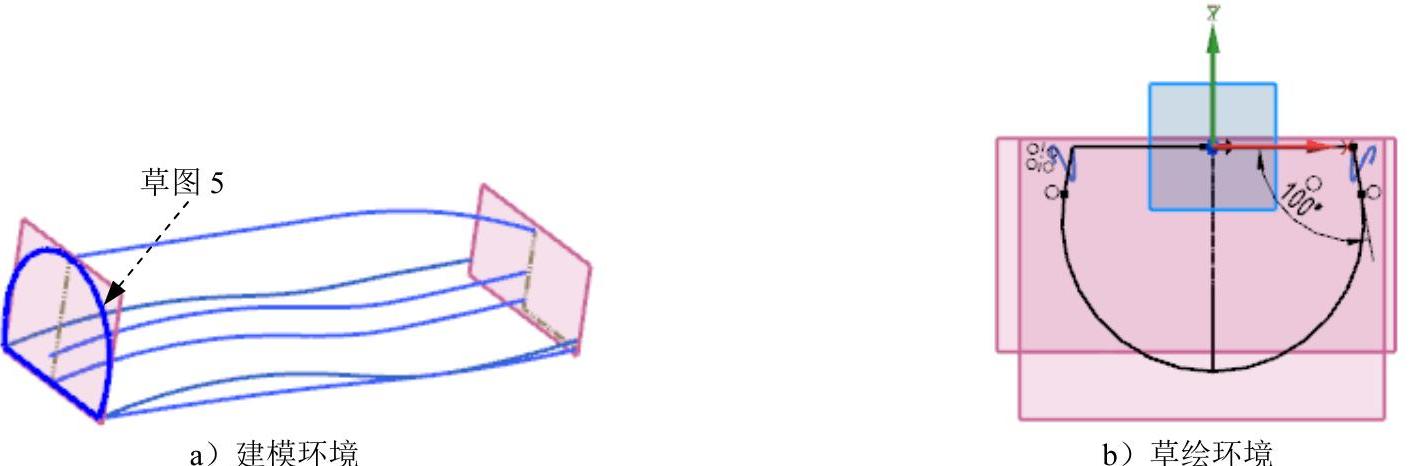

图15.2.11 草图5

Step11.创建图15.2.12所示的草图6。选择下拉菜单命令，选取基准平面XZ为草图平面，进入草图环境，绘制图15.2.12所示的草图6；绘制完成后，单击按钮，完成草图6的创建。

图15.2.12 草图6

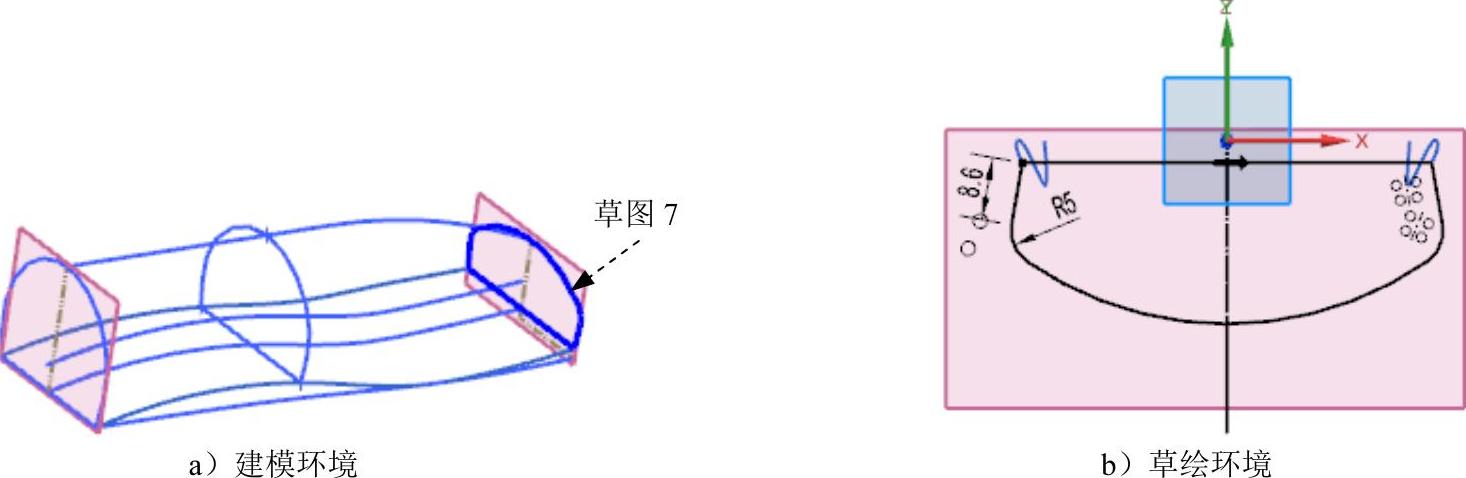

Step12.创建图15.2.13所示的草图7。选择下拉菜单命令，选取基准平面2为草图平面，进入草图环境，绘制图15.2.13所示的草图7；绘制完成后，单击按钮，完成草图7的创建。

图15.2.13 草图7

Step13.创建图15.2.14所示的零件特征——网格曲面1。选择下拉菜单命令，依次选取图15.2.15所示的曲线1、曲线2、曲线3为主线串，并分别单击中键确认；再次单击中键后，依次选取图15.2.15所示的曲线4、曲线5、曲线6为交叉线串，并分别单击中键确认；在区域的下拉列表中全部选择选项；单击按钮，完成网格曲面1的创建。

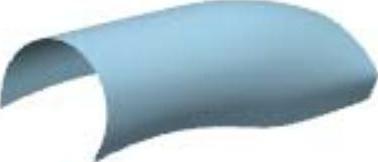

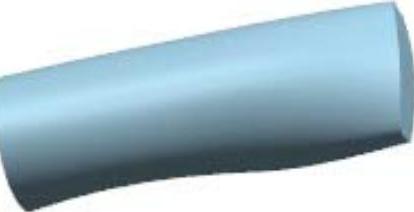

图15.2.14 网格曲面1

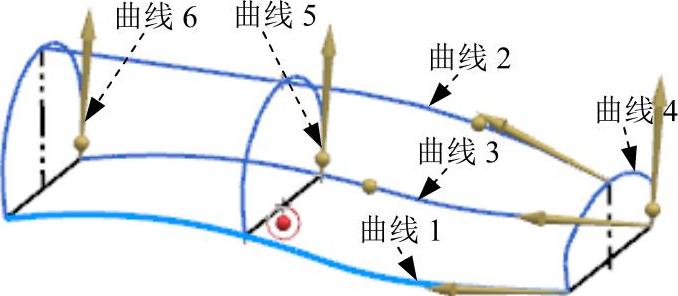

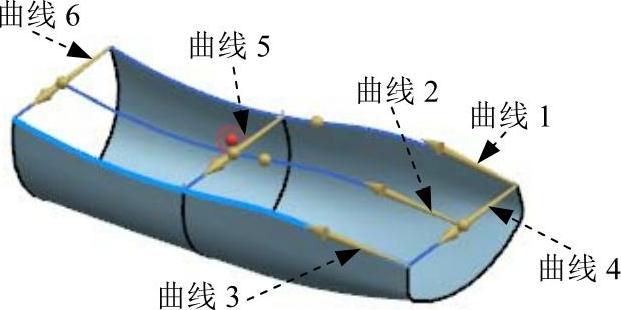

图15.2.15 定义主曲线和交叉曲线

Step14.创建图15.2.16所示的零件特征——网格曲面2。选择下拉菜单命令，依次选取图15.2.17所示的曲线1、曲线2、曲线3为主线串，并分别单击中键确认；再次单击中键后，选取图15.2.17所示的曲线4、曲线5、曲线6为交叉线串，并分别单击中键确认；在区域的下拉列表中全部选择选项；单击按钮，完成网格曲面2的创建。

图15.2.16 网格曲面2

图15.2.17 定义主曲线和交叉曲线

Step15.创建图15.2.18所示的零件特征——有界平面1。选择下拉菜单命令，依次选取图15.2.19所示曲线，单击按钮，完成有界平面1的创建。

图15.2.18 有界平面1

图15.2.19 定义参照曲线

Step16.创建图15.2.20所示的零件特征——有界平面2。选择下拉菜单命令，依次选取图15.2.21所示曲线，单击按钮，完成有界平面2的创建。

图15.2.20 有界平面2

图15.2.21 定义参照曲线

Step17.创建缝合特征。选择下拉菜单命令，选取图15.2.22所示的片体特征为目标体，选取图15.2.23所示的片体特征为刀具体。单击按钮，完成缝合特征的创建。

图15.2.22 定义目标体

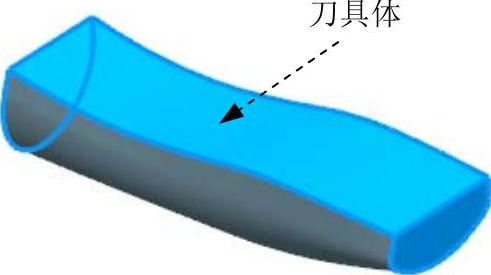

图15.2.23 定义刀具体

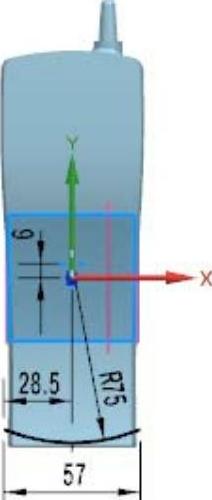

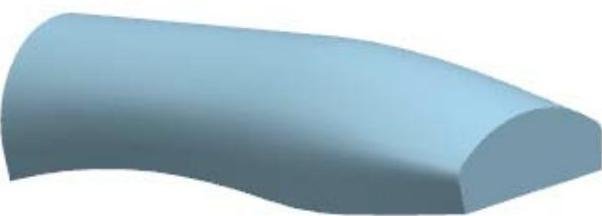

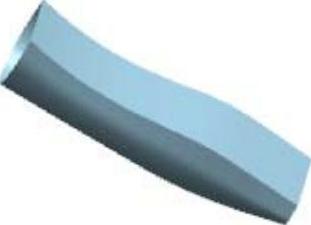

Step18.创建图15.2.24所示的零件特征——拉伸1。选择下拉菜单命令，系统弹出“拉伸”对话框；选取XY平面为草图平面，绘制图15.2.25所示的截面草图；在下拉列表中选择选项，在区域的下拉列表框中选择选项，并在其下的文本框中输入值0，在区域的下拉列表框中选择选项，在文本框中输入值60，在区域的下拉列表框中选择选项，采用系统默认的求差对象；单击按钮，完成拉伸特征1的创建。

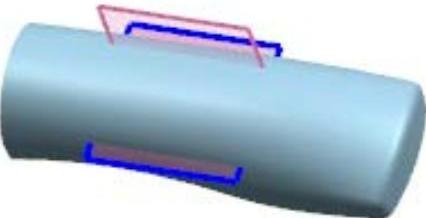

图15.2.24 拉伸特征1

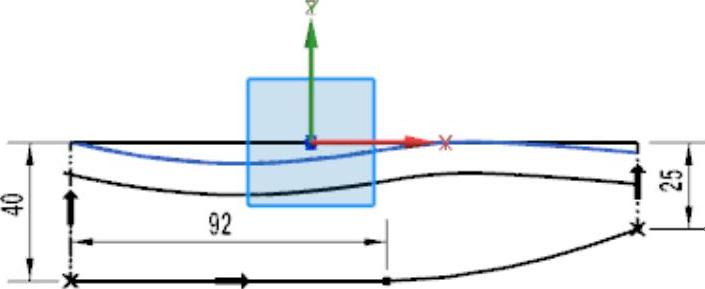

图15.2.25 截面草图

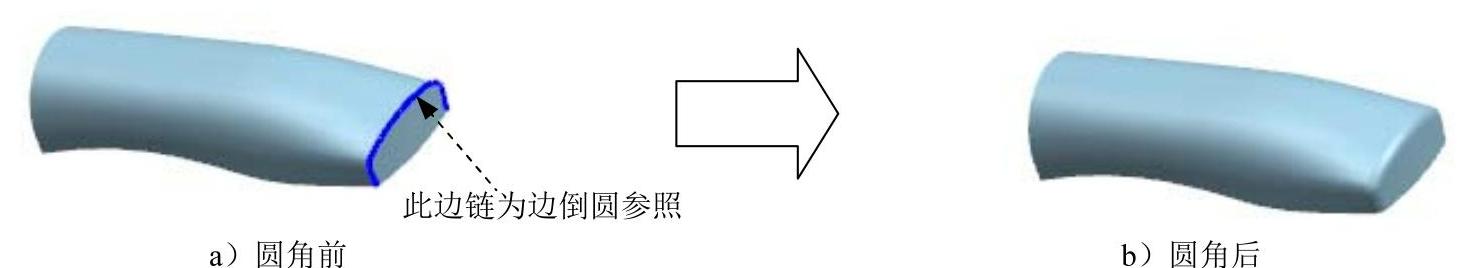

Step19.创建图15.2.26所示的边倒圆特征1。选择下拉菜单命令，在区域中单击按钮，选择图15.2.26所示的边链为边倒圆参照，并在文本框中输入值5.5；单击按钮，完成边倒圆特征1的创建。

图15.2.26 边倒圆1

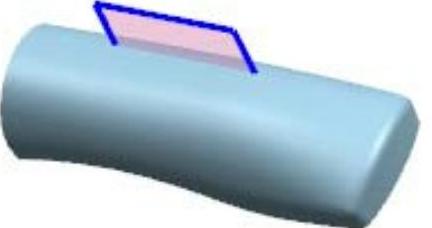

Step20.创建图15.2.27所示的基准平面3。在下拉列表中选择选项，在绘图区选取YZ基准平面，输入偏移值15；单击按钮，完成基准平面3的创建。

Step21.创建图15.2.28所示的基准平面4。在下拉列表中选择选项，在绘图区选取XY基准平面，输入偏移值22，然后单击“反向”按钮；单击按钮，完成基准平面4的创建。

图15.2.27 基准平面3

图15.2.28 基准平面4

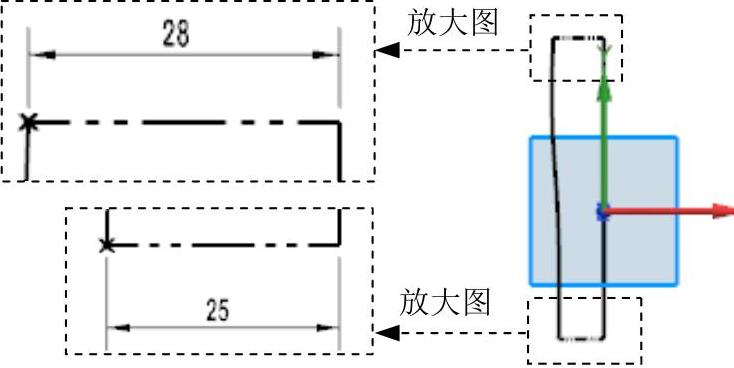

Step22.创建图15.2.29所示的旋转特征1。选择命令，单击区域中的按钮，在绘图区选取基准平面3为草图平面，绘制图15.2.30所示的截面草图；在绘图区中选取图15.2.30所示的直线为旋转轴，在“旋转”对话框区域的下拉列表框中选择选项，并在文本框中输入值0，在下拉列表框中选择选项，并在文本框中输入值360；在区域的下拉列表框中选择选项，采用系统默认的求和对象；单击按钮，完成旋转特征1的创建。

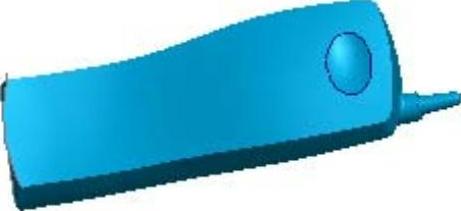

图15.2.29 旋转特征1

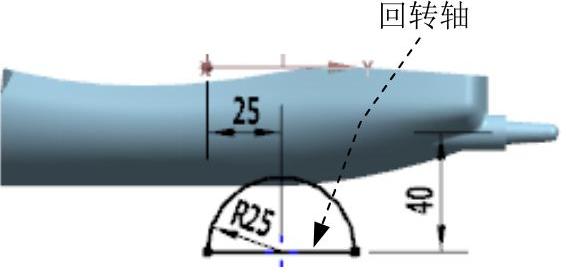

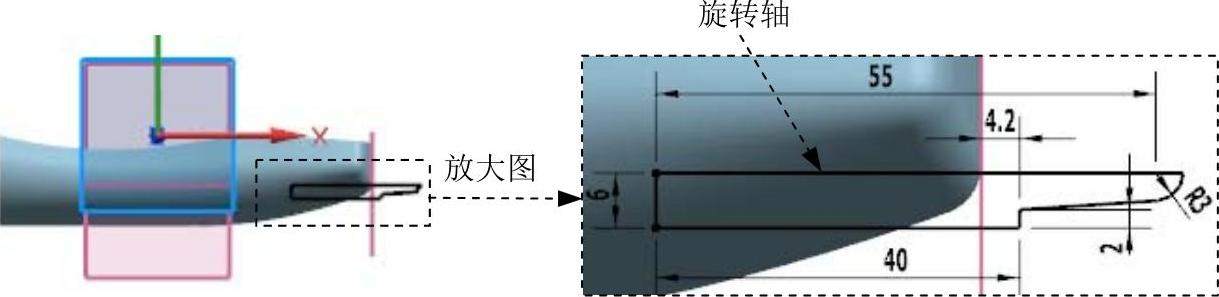

图15.2.30 截面草图

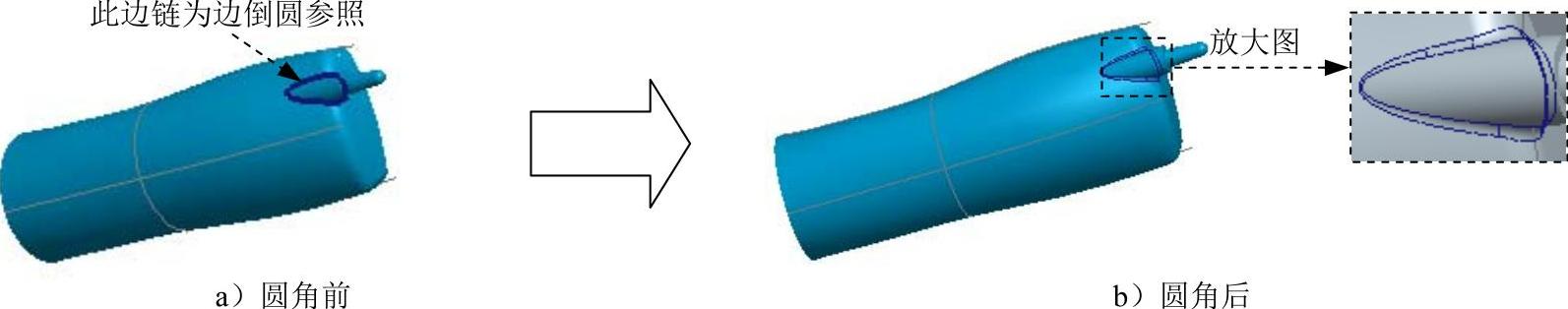

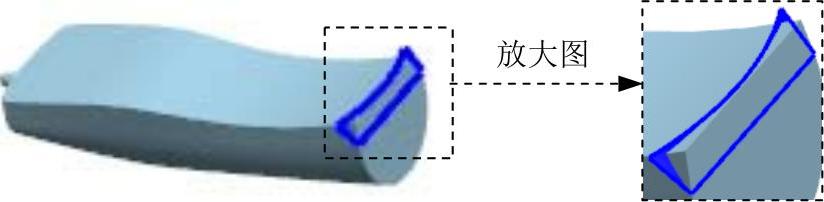

Step23.创建图15.2.31所示的边倒圆特征2。选择图15.2.31所示的边链为边倒圆参照，并在文本框中输入值2；单击按钮，完成边倒圆特征2的创建。

图15.2.31 边倒圆特征2

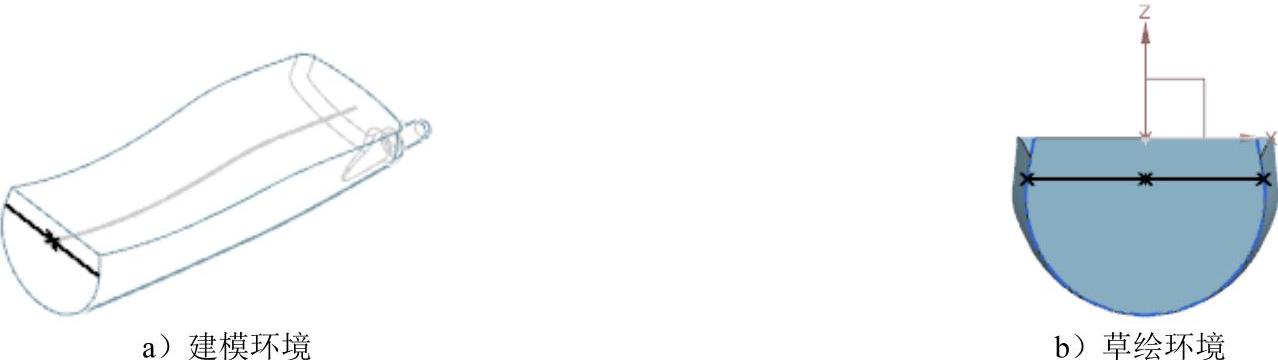

Step24.创建图15.2.32所示的草图8。选择下拉菜单命令，选取基准平面1为草图平面，进入草图环境，绘制图15.2.32所示的草图8；绘制完成后，单击按钮，完成草图8的创建。

图15.2.32 草图8

Step25.创建图15.2.33所示的草图9。选择下拉菜单命令，选取基准平面XY为草图平面，进入草图环境，绘制图15.2.33所示的草图9；绘制完成后，单击按钮，完成草图9的创建。

图15.2.33 草图9

Step26.创建图15.2.34所示的零件特征——网格曲面3。选择下拉菜单命令，依次选取图15.2.35所示的曲线1和曲线2，并分别单击中键确认；单击按钮，完成网格曲面3的创建。

图15.2.34 网格曲面3

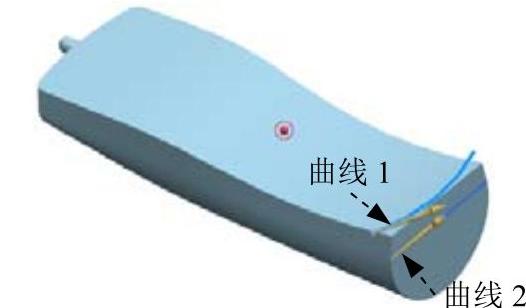

图15.2.35 定义参照线

Step27.创建图15.2.36所示的修剪特征1。选择下拉菜单命令，在绘图区选取图15.2.37所示的为目标体；单击中键，选取图15.2.34所示的网格曲面3特征为工具体；单击中键，通过调整方向确定要保留的部分；单击按钮，完成修剪特征1的创建。

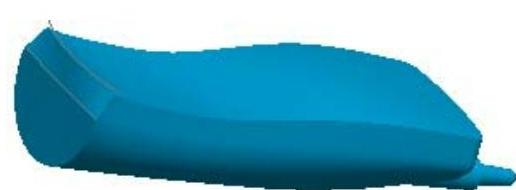

图15.2.36 修剪特征1

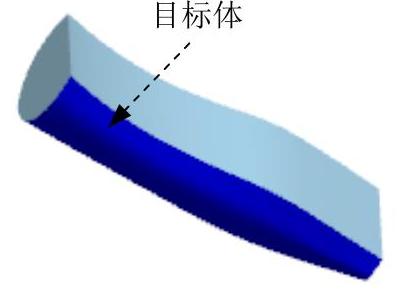

图15.2.37 定义目标体

Step28.创建图15.2.38所示的基准平面5。在下拉列表中选择选项，在绘图区选取XY基准平面，输入偏移值5；单击按钮，完成基准平面5的创建。

Step29.创建图15.2.39所示的基准平面6。在下拉列表中选择选项，在绘图区选取XY基准平面，输入偏移值2.5；单击按钮，单击按钮，完成基准平面6的创建。

图15.2.38 基准平面5

图15.2.39 基准平面6

Step30.创建图15.2.40所示的基准平面7。在下拉列表中选择选项，在绘图区选取XY基准平面，输入偏移值40；单击按钮，完成基准平面7的创建。

图15.2.40 基准平面7

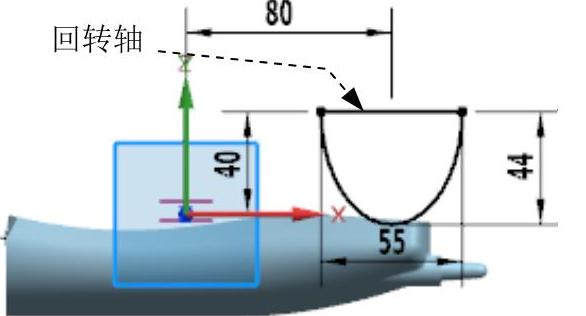

Step31.创建图15.2.41所示的旋转特征2。选择命令，单击区域中的按钮，在绘图区选取基准平面YZ为草图平面，绘制图15.2.42所示的截面草图；在绘图区中选取图15.2.42所示的直线为旋转轴；在“旋转”对话框区域的下拉列表中选择选项，并在文本框中输入值0；在下拉列表中选择选项，并在文本框中输入值360；在区域的下拉列表中选择选项，采用系统默认的求差对象；单击按钮，完成旋转特征2的创建。

图15.2.41 旋转特征2

图15.2.42 截面草图

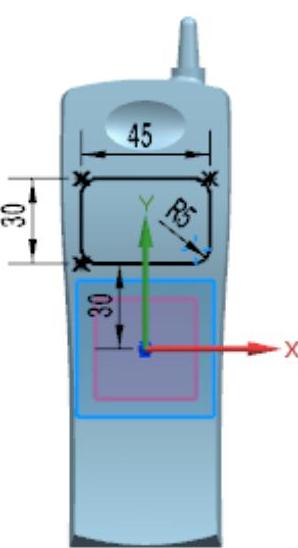

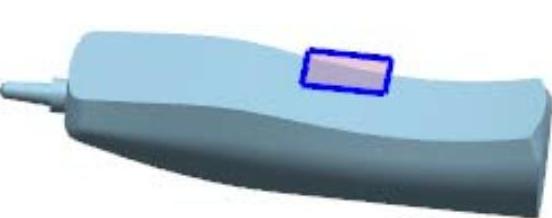

Step32.创建图15.2.43所示的零件特征——拉伸2。选择下拉菜单命令，系统弹出“拉伸”对话框；选取基准平面5为草图平面，取消选中区域的复选框，绘制图15.2.44所示的截面草图；在下拉列表中选择选项；在区域的下拉列表中选择选项，并在其下的文本框中输入值0；在区域的下拉列表中选择选项（拉伸时基准平面6为直至选定对象）；在区域的下拉列表中选择选项，采用系统默认的求差对象；单击按钮，完成拉伸特征2的创建。

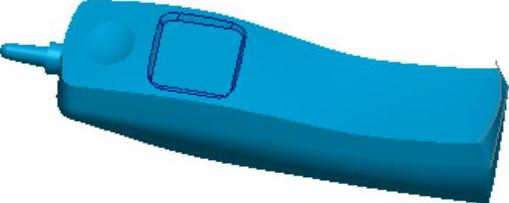

图15.2.43 拉伸特征2

图15.2.44 截面草图

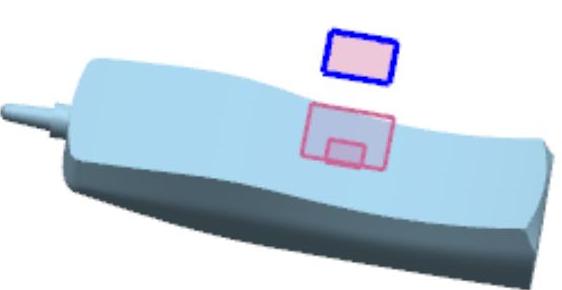

Step33.创建图15.2.45所示的拔模特征。选择下拉菜单命令，在区域中指定矢量为Z轴的正方向，在区域选择图15.2.46所示的面为固定面，在区域选择图15.2.47所示的面为参照，并在文本框中输入值30；单击按钮，完成拔模特征的创建。

图15.2.45 拔模特征

图15.2.46 定义拔模固定面

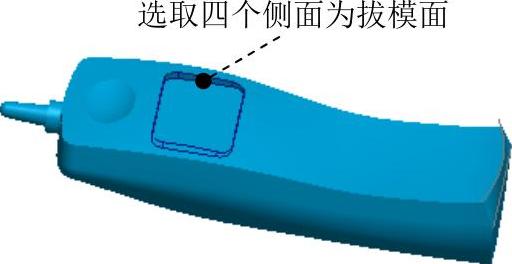

图15.2.47 定义拔模面

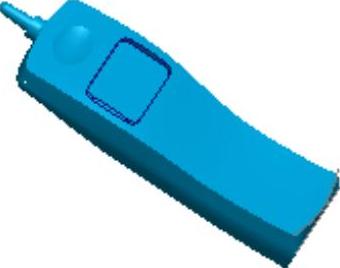

Step34.创建图15.2.48所示的边倒圆特征3。选择图15.2.48所示的边链为边倒圆参照，并在文本框中输入值1；单击按钮，完成边倒圆特征3的创建。

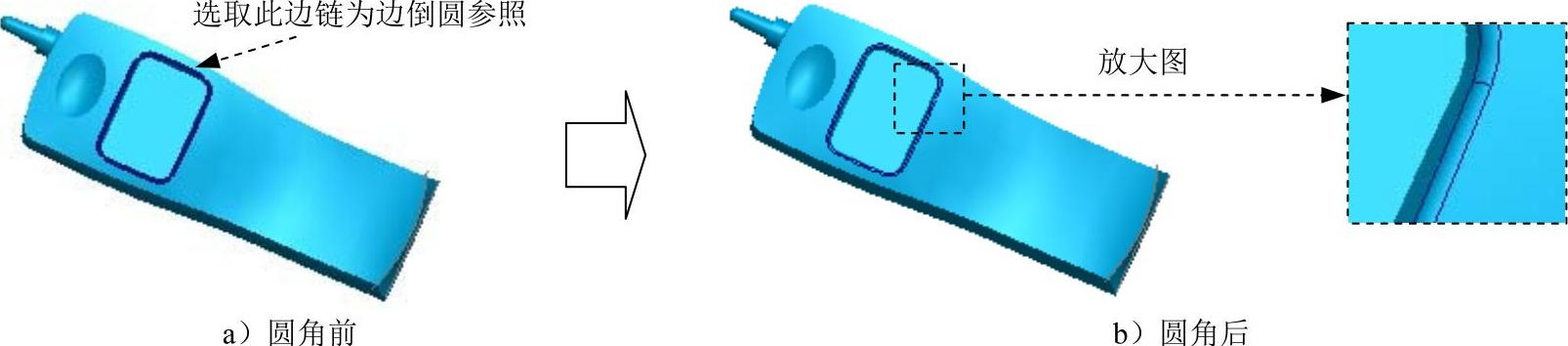

图15.2.48 边倒圆特征3

Step35.创建图15.2.49所示的旋转特征3。选择命令，单击区域中的按钮；在绘图区选取基准平面YZ为草图平面，绘制图15.2.50所示的截面草图；在绘图区中选取图15.2.50所示的直线为旋转轴，在“旋转”对话框区域的下拉列表中选择选项，并在文本框中输入值0；在下拉列表中选择选项，并在文本框中输入值360；在区域的下拉列表框中选择选项，采用系统默认的求差对象；单击按钮，完成旋转特征3的创建。
