详细记录基准平面与直线特征的创建过程

Step1.新建文件。选择下拉菜单命令，系统弹出“新建”对话框；在选项卡中选取模板类型为，在文本框中输入文件名称panel；单击按钮，进入建模环境。

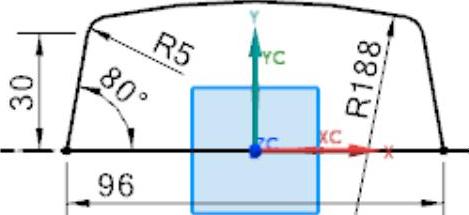

Step2.创建图13.2.1所示的拉伸特征1。选择下拉菜单命令（或单击按钮），系统弹出“拉伸”对话框；单击“拉伸”对话框中的“绘制截面”按钮，系统弹出“创建草图”对话框；单击按钮，选取XY基准平面为草图平面，选中区域的复选框；单击按钮，进入草图环境，绘制图13.2.2所示的截面草图；单击按钮，退出草图环境；在下拉列表中选择选项，在区域的下拉列表中选择选项，并在其下的文本框中输入值0；在区域的下拉列表中选择选项，并在其下的文本框中输入值30；在区域的下拉列表中选择选项；其他参数采用系统默认设置值；单击按钮，完成拉伸特征1的创建。

图13.2.1 拉伸特征1

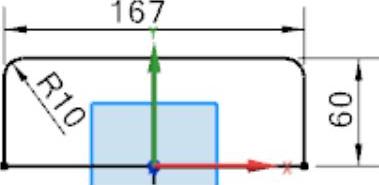

图13.2.2 截面草图

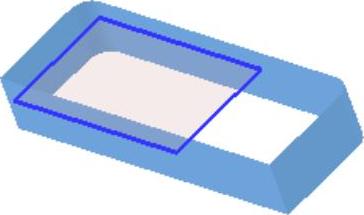

Step3.创建图13.2.3所示的基准平面1。选择下拉菜单命令（或单击按钮），系统弹出“基准平面”对话框；在区域的下拉列表中选择选项，在区域单击按钮，在绘图区选取XY基准平面为参考平面，在文本框中输入值40，调整偏置方向如图13.2.3所示；其他参数采用系统默认设置值；单击按钮，完成基准平面1的创建。

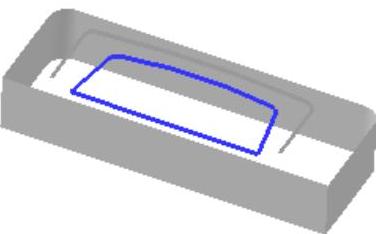

Step4.创建图13.2.4所示的草图1。选择下拉菜单命令，系统弹出“创建草图”对话框；单击按钮，选取基准平面1为草图平面，单击按钮，进入草图环境，绘制图13.2.5所示的草图1；单击按钮，退出草图环境。

图13.2.3 基准平面1

图13.2.4 草图1（建模环境）

图13.2.5 草图1（草图环境）

Step5.创建图13.2.6所示的基准平面2。选择下拉菜单命令（或单击按钮），系统弹出“基准平面”对话框；在区域的下拉列表中选择选项，在区域单击按钮，在绘图区选取基准平面1为参考平面；在文本框中输入值5，通过单击区域的按钮调整偏置方向为沿Z基准轴的负方向；其他参数采用系统默认设置值；单击按钮，完成基准平面2的创建。

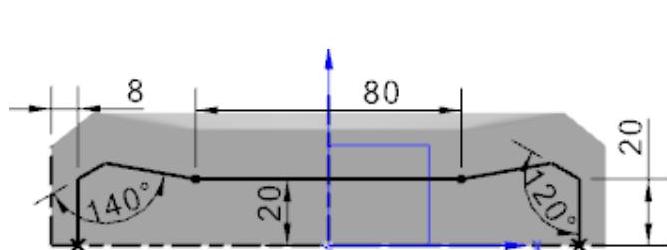

Step6.创建图13.2.7所示的草图2。选择下拉菜单命令；选取基准平面2为草图平面；进入草图环境，绘制图13.2.8所示的草图2；单击按钮，退出草图环境。

图13.2.6 基准平面2

图13.2.7 草图2（建模环境）

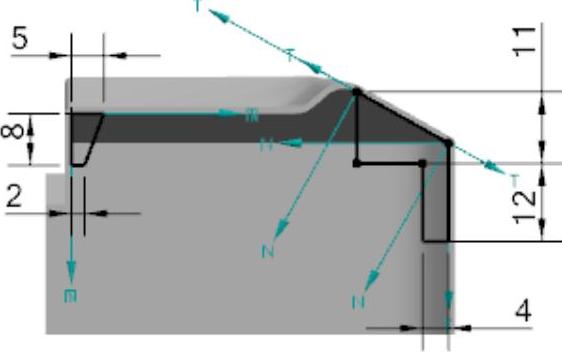

图13.2.8 草图2（草图环境）

Step7.创建图13.2.9所示的直线特征1。选择下拉菜单命令（或单击按钮），系统弹出“直线”对话框；在“直线”对话框区域的“起点选项”下拉列表中选择选项，并选取图13.2.10所示的点1（草图1的端点）为参考点；在区域的“终点选项”下拉列表中选择选项，并选取图13.2.10所示的点2（拉伸特征1的边线交点）为参考点；单击按钮，完成直线特征1的创建。

Step8.创建图13.2.11所示的直线特征2（参考Step7的操作步骤）。

图13.2.9 直线特征1

图13.2.10 选取参考点

图13.2.11 直线特征2

Step9.创建图13.2.12所示的直线特征3。选择下拉菜单命令（或单击按钮），系统弹出“直线”对话框；在“直线”对话框区域的“起点选项”下拉列表中选择选项，并选取图13.2.13所示的点1（草图1的端点）为参考点；在区域的“终点选项”下拉列表中选择选项，并选取图13.2.13所示的点2（草图2直线的端点）为参考点；单击按钮，完成直线特征3的创建。

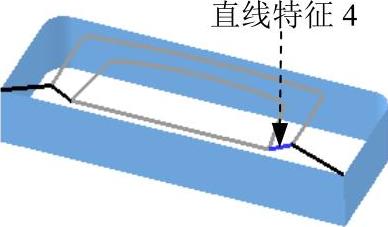

Step10.创建图13.2.14所示的直线特征4（参考Step9的操作步骤）。

图13.2.12 直线特征3

图13.2.13 选取参考点

图13.2.14 直线特征4

Step11.创建图13.2.15所示的曲面特征1。选择下拉菜单命令，系统弹出“通过曲线网格”对话框；依次选取图13.2.16所示的曲线1和曲线2为主线串，并分别单击中键确认；再次单击中键后，选取曲线3和曲线4为交叉线串，并分别单击中键确认；在区域的下拉列表中全部选择选项；在“通过曲线网格”对话框中单击按钮，完成曲面特征1的创建。

图13.2.15 曲面特征1

图13.2.16 选取参照曲线

Step12.创建图13.2.17所示的曲面特征2。选择下拉菜单命令；依次选取图13.2.18所示的曲线1和曲线2为主线串，并分别单击中键确认；再次单击中键后选取曲线3和曲线4为交叉线串，并分别单击中键确认；在区域的下拉列表中全部选择选项；单击按钮，完成曲面特征2的创建。

图13.2.17 曲面特征2

图13.2.18 选取参照曲线

Step13.创建图13.2.19所示的曲面特征3。选择下拉菜单命令，系统弹出“有界平面”对话框；在区域中单击按钮，选取图13.2.20所示的曲线；单击按钮，完成曲面特征3的创建。

图13.2.19 曲面特征3

图13.2.20 选取参照曲线

Step14.创建图13.2.21所示的曲面特征4。选择下拉菜单命令，系统弹出“有界平面”对话框；在区域中单击按钮，依次选取图13.2.22所示的曲线1和2；单击按钮，完成曲面特征4的创建。

图13.2.21 曲面特征4

图13.2.22 选取参照曲线

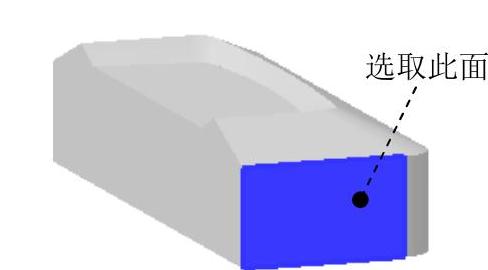

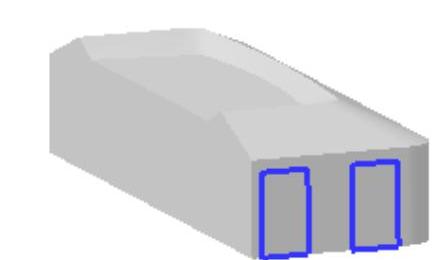

Step15.创建图13.2.23所示的草图3。选择下拉菜单命令，系统弹出“创建草图”对话框；选取图13.2.24所示的平面为草图平面；进入草图环境，绘制图13.2.25所示的草图3；单击按钮，退出草图环境。

图13.2.23 草图3（建模环境）

图13.2.24 选取草图平面

图13.2.25 草图3（草图环境）

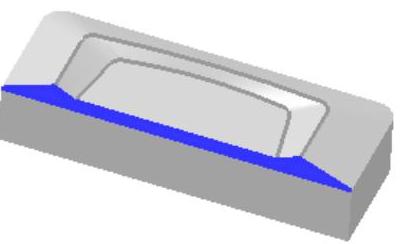

Step16.创建图13.2.26所示的分割面。选择下拉菜单命令，系统弹出“分割面”对话框；选择图13.2.27所示的面为要分割的面；选择Step15绘制的草图3为分割对象；在区域的下拉列表中选择选项；在区域中选中复选框；其他参数采用系统默认设置值；单击按钮，完成分割面的创建。

图13.2.26 分割面

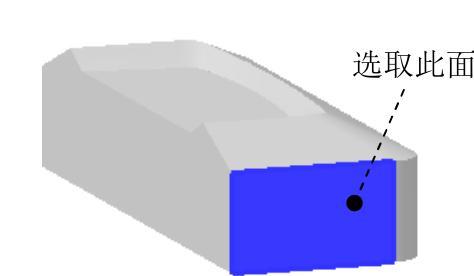

图13.2.27 分割参照面

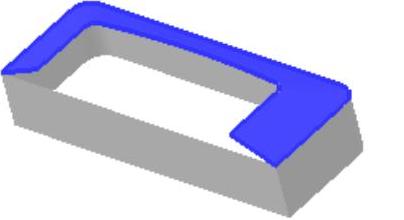

Step17.创建图13.2.28所示的偏置曲面1。选择下拉菜单命令，系统弹出“偏置曲面”对话框；选取图13.2.29所示的面为偏置曲面参照；在文本框中输入值8，单击按钮调整偏置方向为向内，其他参数采用系统默认设置值；单击按钮，完成偏置曲面1的创建。

Step18.创建图13.2.30所示的偏置曲面2（参考Step17的操作步骤）。

图13.2.28 偏置曲面1

图13.2.29 选取偏置曲面参照

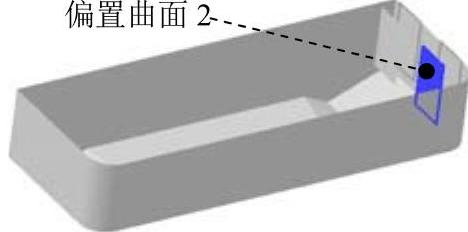

图13.2.30 偏置曲面2

图13.2.31 修剪特征1

图13.2.32 选取目标

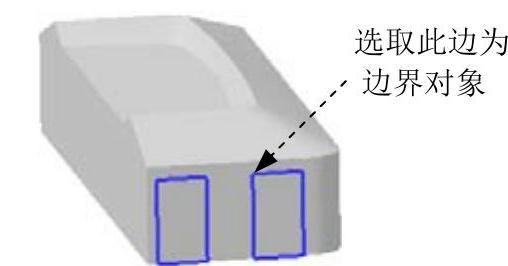

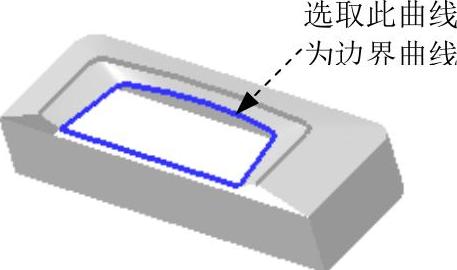

图13.2.33 选择边界对象

注意：根据选取目标体的位置不同，需要在区域调整为或单选项，否则修剪结果不正确。

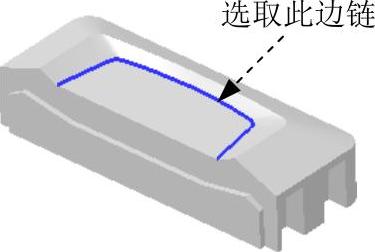

Step20.创建图13.2.34所示的偏置曲线特征1。选择下拉菜单命令，系统弹出“在面上偏置曲线”对话框；选取图13.2.35所示的边链，在区域激活；在区域的文本框中输入值3，调整曲线的偏置方向指向曲面内部；在“在面上偏置曲线”对话框中单击按钮，完成偏置曲线1的创建。

Step21.创建图13.2.36的偏置曲线特征2（参考Step20的操作步骤）。

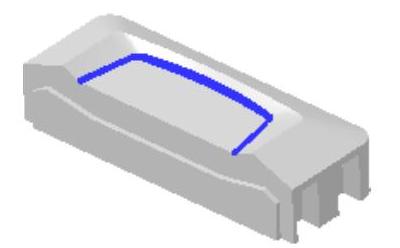

图13.2.34 偏置曲线特征1

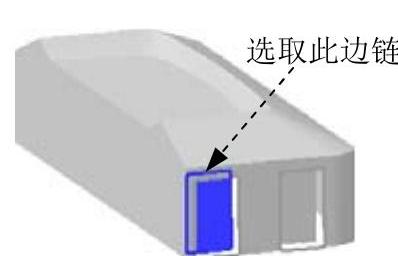

图13.2.35 选取参照曲线

图13.2.36 偏置曲线特征2

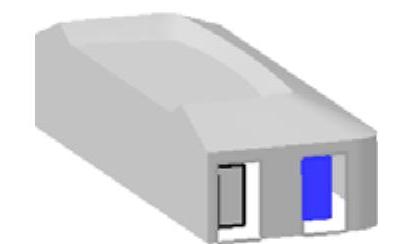

Step22.创建图13.2.37所示的修剪特征2。选择下拉菜单命令，系统弹出“修剪片体”对话框；选取图13.2.38所示的曲面为目标体，单击中键确认；选取偏置曲线特征1为边界对象，在区域中选中单选项；其他参数采用系统默认设置值；单击按钮，完成修剪特征2的创建。

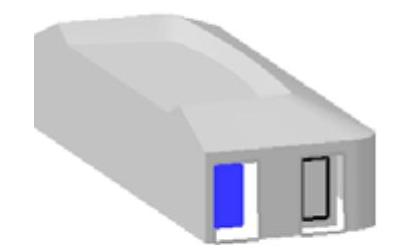

Step23.创建图13.2.39所示的修剪特征3（参考Step22的操作步骤）。

图13.2.37 修剪特征2

图13.2.38 选取目标体

图13.2.39 修剪特征3

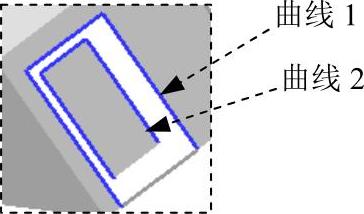

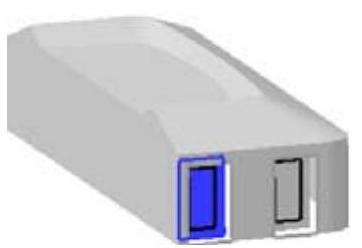

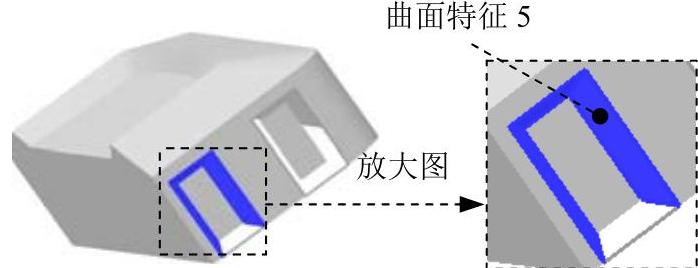

Step24.创建图13.2.40所示的曲面特征5。选择下拉菜单命令，系统弹出“通过曲线组”对话框；依次选取图13.2.41示的曲线1和曲线2为截面曲线，并分别单击中键确认；其他参数采用系统默认设置值；单击按钮，完成曲面特征5的创建。Step25.创建图13.2.42所示的曲面特征6（参考Step24的操作步骤）。

图13.2.40 曲面特征5

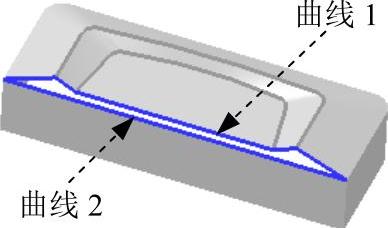

图13.2.41 选取截面曲线

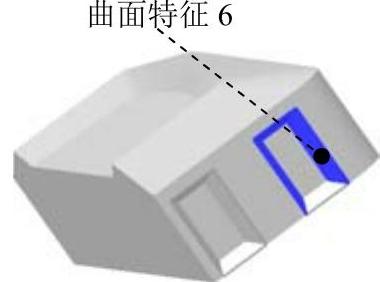

图13.2.42 曲面特征6

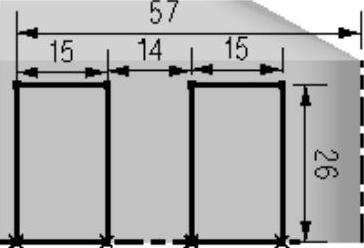

Step26.创建图13.2.43所示的拉伸特征2。选择下拉菜单命令（或单击按钮），系统弹出“拉伸”对话框；单击“拉伸”对话框区域的按钮，系统弹出“创建草图”对话框；选取图13.2.44所示的面为草图平面，单击按钮，进入草图环境，绘制图13.2.45所示的截面草图；单击按钮，退出草图环境；在“拉伸”对话框的下拉列表中选择选项；在区域的下拉列表中选择选项，并在其下的文本框中输入值0；在区域的下拉列表中选择选项，并在其下的文本框中输入值3；其他选项保持系统默认；单击按钮，完成拉伸特征2的创建。

图13.2.43 拉伸特征2

图13.2.44 选取草图平面

图13.2.45 截面草图

Step27.创建图13.2.46所示的修剪特征4。选择下拉菜单命令，系统弹出“修剪片体”对话框；选取图13.2.47所示的曲面为目标体，单击中键确认；选择拉伸特征2为边界对象，在区域中选中单选项；其他参数采用系统默认设置值；单击按钮，完成修剪特征4的创建。

图13.2.46 修剪特征4

图13.2.47 选取目标体

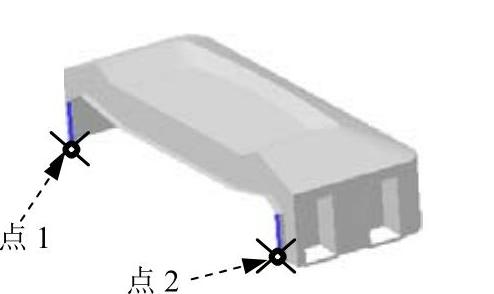

Step28.创建图13.2.48所示的直线特征5。选择下拉菜单命令（或单击按钮），系统弹出“直线”对话框；在“直线”对话框区域的“起点选项”下拉列表中选择选项，并选取图13.2.49的点1（片体的边线端点）为参考点；在区域的“终点选项”下拉列表中选择选项，并选取图13.2.49的点2（片体的边线端点）为参考点；单击按钮，完成直线特征5的创建。

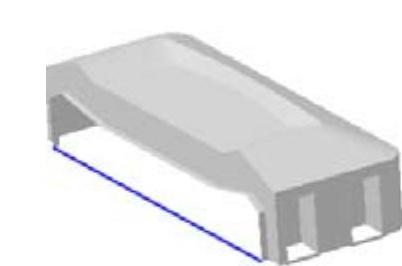

图13.2.48 直线特征

图13.2.49 选取参考点

Step29.创建图13.2.50所示的曲面特征7。选择下拉菜单命令，系统弹出“有界平面”对话框；依次选取图13.2.51所示的曲线，然后在“有界平面”对话框中单击按钮，完成曲面特征7的创建。

Step30.创建曲面缝合特征。选择下拉菜单命令，系统弹出“缝合”对话框；在区域的下拉列表中选择选项；选取图13.2.52所示曲面为目标体，其他曲面为刀具体；单击按钮，完成曲面缝合特征的创建。

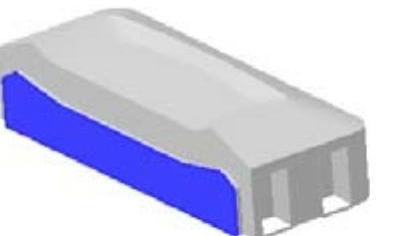

图13.2.50 曲面特征7

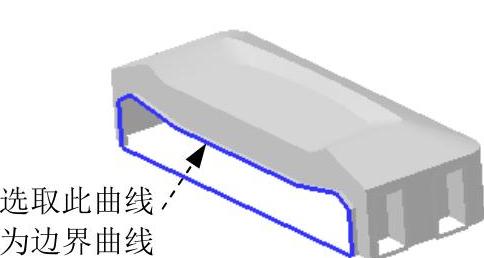

图13.2.51 选取参照曲线

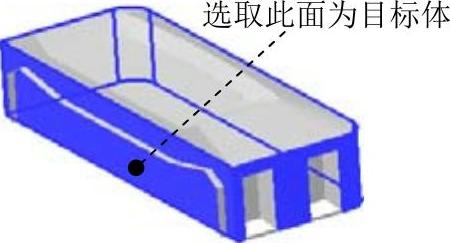

图13.2.52 选取目标体

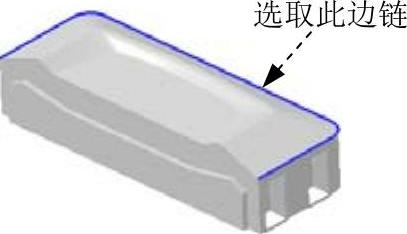

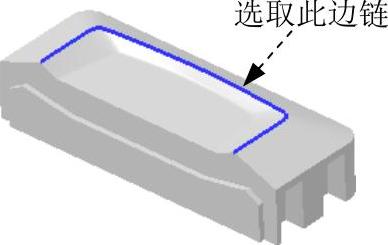

Step31.创建图13.2.53所示的边倒圆特征1。选择下拉菜单命令（或单击按钮），系统弹出“边倒圆”对话框；在区域中单击按钮，选择图13.2.54所示的边链为倒圆角参照，并在文本框中输入值3；单击按钮，完成边倒圆特征1的创建。

图13.2.53 边倒圆特征1

图13.2.54 选取边倒圆参照

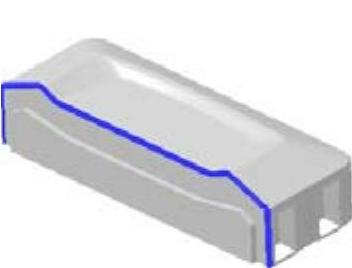

Step32.创建图13.2.55所示的边倒圆特征2。选择下拉菜单命令；选择图13.2.56示的边链为倒圆角参照，其圆角半径值为5。

图13.2.55 边倒圆特征2

图13.2.56 选取边倒圆参照

Step33.创建图13.2.57所示的边倒圆特征3。选择下拉菜单命令，选择图13.2.58所示的边链为倒圆角参照，其圆角半径值为1。

图13.2.57 边倒圆特征3

图13.2.58 选取边倒圆参照

Step34.创建图13.2.59所示的边倒圆特征4。选择下拉菜单命令，选择图13.2.60所示的边链为倒圆角参照，其圆角半径值为1。

图13.2.59 倒圆特征4

图13.2.60 选取边倒圆参照

Step35.创建图13.2.61所示的面加厚特征。选择下拉菜单命令，系统弹出“加厚”对话框；选取倒圆后的整个曲面为加厚对象，在区域中的文本框中输入值1，确认厚度方向指向片体内部；其他参数采用系统默认设置值；单击按钮，完成曲面加厚特征的创建。

图13.2.61 加厚特征

Step36.创建图13.2.62所示的基准平面3。选择下拉菜单命令（或单击按钮），系统弹出“基准平面”对话框；在区域的下拉列表中选择选项，在区域激活，并选取图13.2.63所示的点1为参考点；在区域的下拉列表中选择选项；单击按钮，完成基准平面3的创建。

图13.2.62 基准平面3

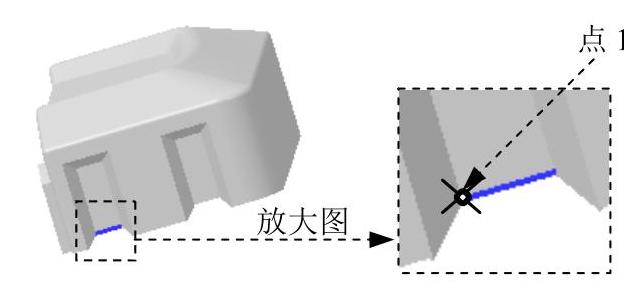

图13.2.63 选取平面参照

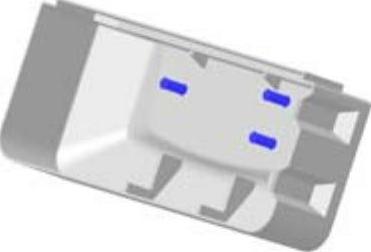

Step37.创建图13.2.64所示的拉伸特征3。选择下拉菜单命令（或单击按钮），系统弹出“拉伸”对话框；单击“拉伸”对话框中区域的按钮，系统弹出“创建草图”对话框，选取基准平面3为草图平面；单击按钮，进入草图环境，绘制图13.2.65所示的截面草图；单击按钮，退出草图环境；在“拉伸”对话框的下拉列表中选择选项；在区域的下拉列表中选择选项，并在其下的文本框中输入值0；在区域的下拉列表中选择选项，并在其下的文本框中输入值9；在区域的下拉列表中选择选项，系统自动选择求和对象；单击按钮，完成拉伸特征3的创建。

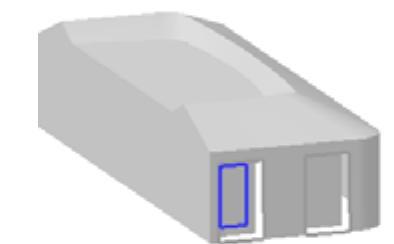

图13.2.64 拉伸特征3

图13.2.65 截面草图

Step38.创建图13.2.66所示的基准平面4（参考Step36的操作步骤）。

Step39.创建图13.2.67所示的拉伸特征4（参考Step37的操作步骤）。

图13.2.66 基准平面4

图13.2.67 拉伸特征4

Step40.创建图13.2.68所示的基准平面5。选择下拉菜单命令（或单击按钮），系统弹出“基准平面”对话框；在区域的下拉列表中选择选项，在区域中单击按钮，在绘图区选取YZ基准平面为参考平面，在文本框中输入值23.5；通过单击区域的按钮调整平面位置，如图13.2.68所示；其他参数采用系统默认设置值；单击按钮，完成基准平面5的创建。

Step41.创建图13.2.69所示的拉伸特征5。选择下拉菜单命令（或单击按钮），系统弹出“拉伸”对话框；单击按钮，选取基准平面5为草图平面；单击按钮，进入草图环境，绘制图13.2.70所示的截面草图（草图中三个较小的基准轴为基准平面5与模型内表面相应边线的交点）；在下拉列表中选择选项；在区域的下拉列表中选择选项，并在其下的文本框中输入值1；在区域中选择选项，系统将自动与模型中唯一个体进行布尔求和运算；单击按钮，完成拉伸特征5的创建。

图13.2.68 基准平面5

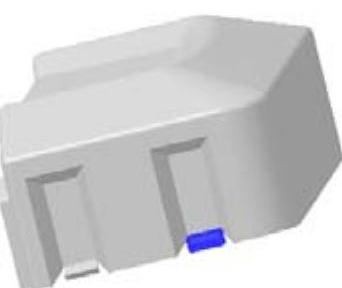

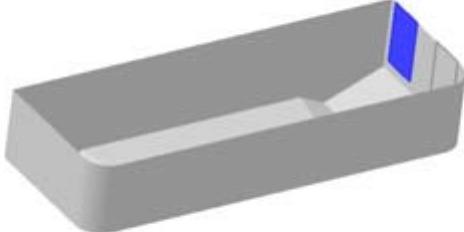

图13.2.69 拉伸特征5

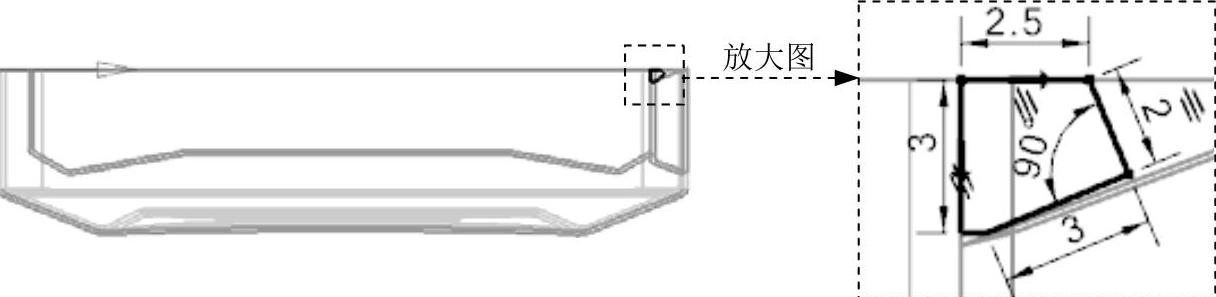

图13.2.70 截面草图

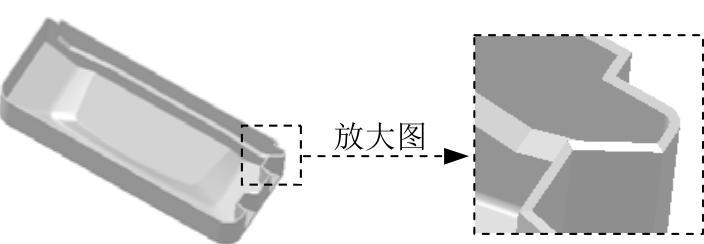

Step42.创建图13.2.71所示的镜像体特征。选择下拉菜单命令，系统弹出“镜像特征”对话框；在绘图区中选取图13.2.69所示的拉伸特征5为要镜像的特征；在区域中单击按钮，在绘图区中选取YZ基准平面作为镜像平面；单击“镜像特征”对话框中的按钮，完成镜像特征的创建。

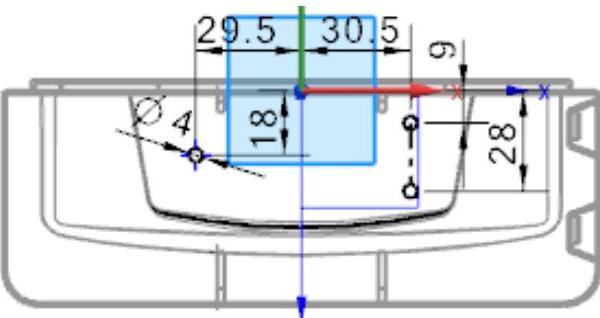

Step43.创建图13.2.72所示的拉伸特征6。选择下拉菜单命令（或单击按钮），系统弹出“拉伸”对话框；单击按钮，选取图13.2.73所示的平面为草图平面，单击按钮，进入草图环境，绘制图13.2.74所示的截面草图；在“拉伸”对话框的下拉列表中选择选项，在区域的下拉列表中选择选项，并在其下的文本框中输入值0；在区域的下拉列表中选择选项，并在其下的文本框中输入值10；在区域中选择选项，系统自动选择求和对象；其他参数采用系统默认设置值；单击按钮，完成拉伸特征6的创建。

图13.2.71 镜像体特征

图13.2.72 拉伸特征6

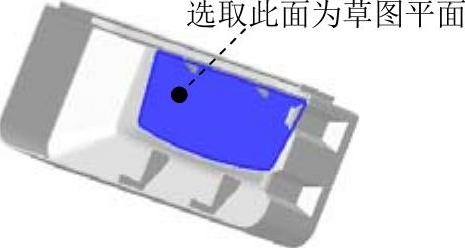

图13.2.73 选取草图参照

图13.2.74 截面草图

Step44.后面的详细操作过程请参见随书光盘中video\ch13\reference\文件下的语音视频讲解文件panel-r01.exe。
