【摘要】：Step4.创建图12.2.5所示的四点曲面1。图12.2.11 修剪特征2图12.2.11 修剪特征2Step9.创建曲面缝合特征2。具体步骤参照Step6，在绘图区选取图12.2.12所示的片体为目标体，选取图12.2.13所示的片体为刀具体，单击按钮，完成曲面缝合特征2的创建。

Step1.新建文件。选择下拉菜单命令，在选项卡的区域中选取模板类型为，在文本框中输入文件名称remote_control；单击按钮，进入建模环境。

Step2.创建图12.2.1所示的零件基础特征——拉伸1。选择下拉菜单命令（或单击按钮），系统弹出“拉伸”对话框；单击“拉伸”对话框中的“绘制截面”按钮，系统弹出“创建草图”对话框；单击按钮，选取XY平面为草图平面；单击按钮，进入草图环境，绘制图12.2.2所示的截面草图；单击按钮，退出草图环境；在下拉列表中选择选项；在区域的下拉列表中选择选项，并在文本框中输入值0；在下拉列表中选择选项，并在文本框中输入值35；在区域的下拉列表中选择选项，并在文本框中输入值5；在区域的下拉列表中选择选项，其他参数采用系统默认设置值；单击“拉伸”对话框中的按钮，完成拉伸特征1的创建。

图12.2.1 拉伸特征1

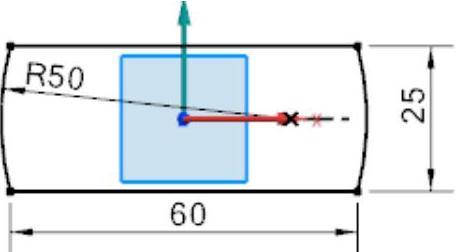

图12.2.2 截面草图

Step3.创建图12.2.3所示的零件特征——拉伸2。选择下拉菜单命令（或单击按钮），系统弹出“拉伸”对话框；单击“拉伸”对话框中的“绘制截面”按钮，系统弹出“创建草图”对话框；单击按钮，选取ZX平面为草图平面；单击按钮，进入草图环境，绘制图12.2.4所示的截面草图；选择下拉菜单命令（或单击按钮），退出草图环境；在下拉列表中选择选项；在区域的下拉列表中选择选项，并在文本框中输入值5；在区域的下拉列表中选择选项，其他参数采用系统默认设置值；单击“拉伸”对话框中的按钮，完成拉伸特征2的创建。

图12.2.3 拉伸特征2

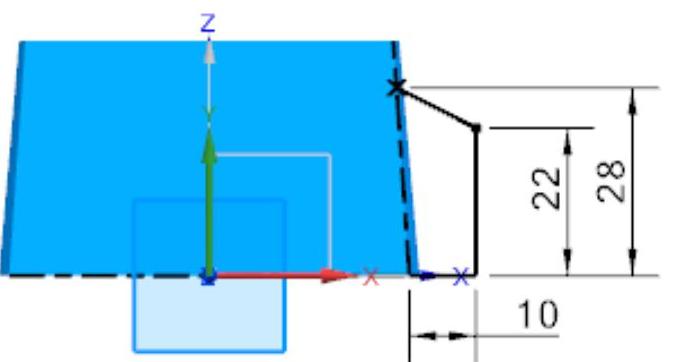

图12.2.4 截面草图

Step4.创建图12.2.5所示的四点曲面1。选择下拉菜单命令（或单击按钮），系统弹出“四点曲面”对话框；依次选取图12.2.6所示的4个点；单击按钮，完成四点曲面1的创建。

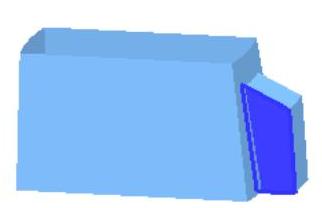

图12.2.5 四点曲面1

图12.2.6 定义点

Step5.创建图12.2.7所示的四点曲面2。具体步骤参照Step4。

Step6.创建曲面缝合特征1。选择下拉菜单命令（或单击按钮），系统弹出“缝合”对话框；在绘图区选取图12.2.8所示的片体（面）为目标体，选取图12.2.9所示的片体为刀具体；单击按钮，完成曲面缝合特征1的创建。

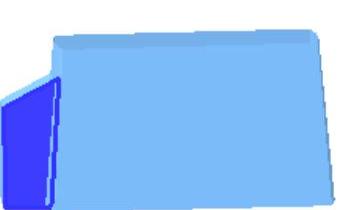

图12.2.7 四点曲面2

图12.2.8 定义目标体

图12.2.9 定义刀具体

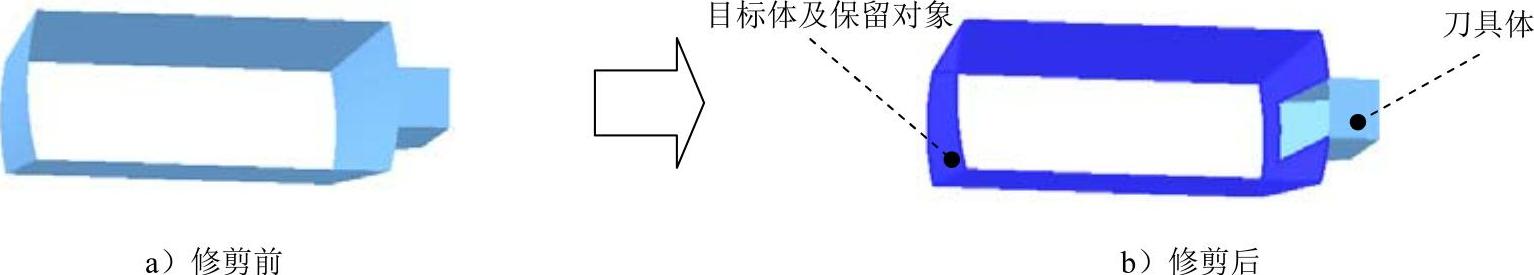

Step7.创建图12.2.10b所示的修剪特征1。选择下拉菜单命令（或单击按钮），系统弹出“修剪片体”对话框；在绘图区选择图12.2.10b所示的片体为目标体，单击中键确定；选取图12.2.10a所示的边界对象，在区域中选中单选项；单击“修剪片体”对话框中的按钮，完成修剪特征1的创建。

图12.2.10 修剪特征1

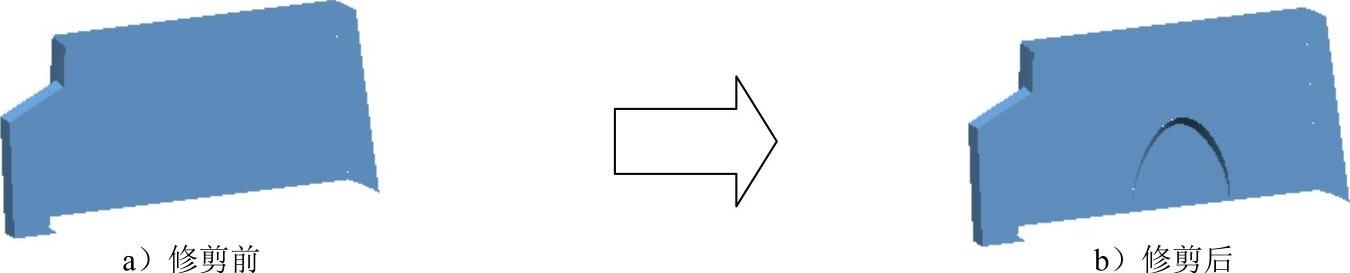

Step8.创建图12.2.11b所示的修剪特征2。具体步骤参照Step7，选取图12.2.11a所示的目标体和刀具体。

图12.2.11 修剪特征2

Step9.创建曲面缝合特征2。具体步骤参照Step6，在绘图区选取图12.2.12所示的片体为目标体，选取图12.2.13所示的片体为刀具体，单击按钮，完成曲面缝合特征2的创建。

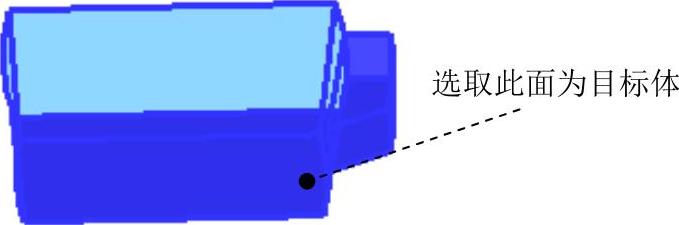

图12.2.12 定义目标体

图12.2.13 定义刀具体

Step10.创建图12.2.14所示的有界平面1。选择下拉菜单命令（或单击按钮），系统弹出“有界平面”对话框；依次选取图12.2.15所示的边线为边界串线，单击按钮。

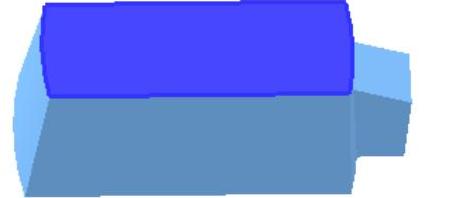

图12.2.14 有界平面1

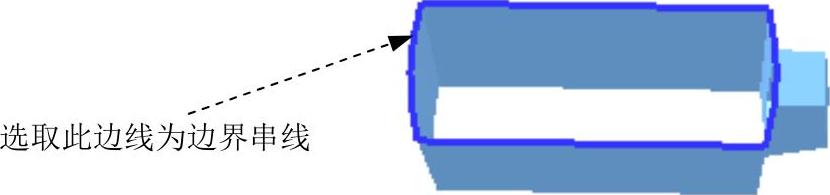

图12.2.15 定义边界串线

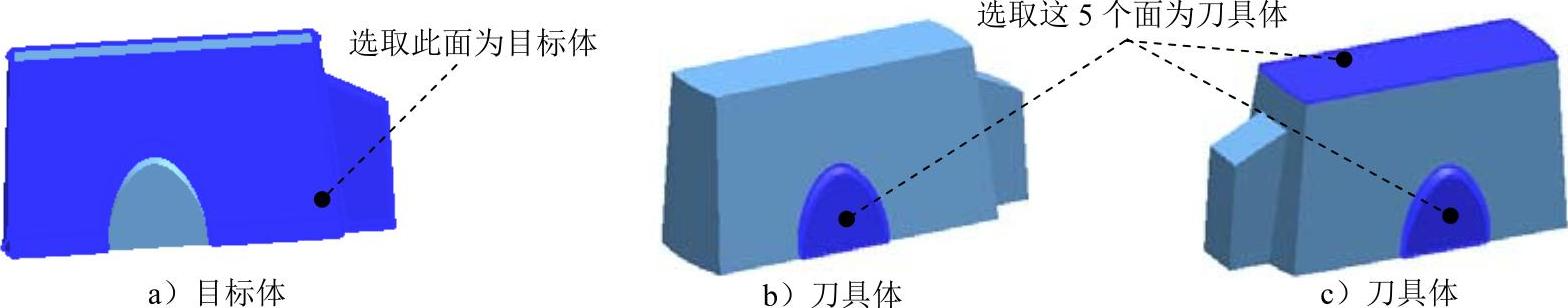

Step11.创建曲面缝合特征3。具体步骤参照Step6。在绘图区选取图12.2.16所示的片体为目标体，选取图12.2.17所示的片体为刀具体；单击按钮，完成曲面缝合特征3的创建。

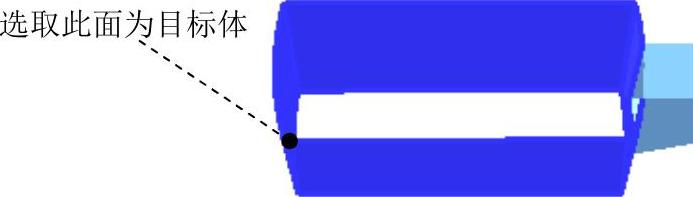

图12.2.16 定义目标体

图12.2.17 定义刀具体

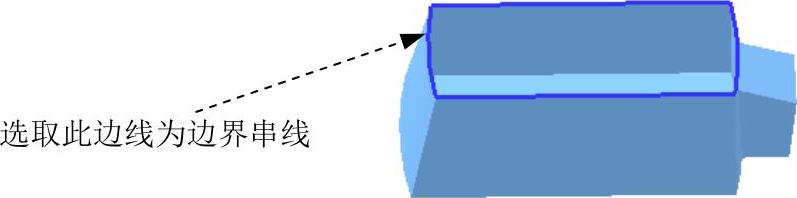

Step12.创建图12.2.18所示的有界平面2，具体步骤参照Step10，依次选取图12.2.19所示的边线为边界串线。

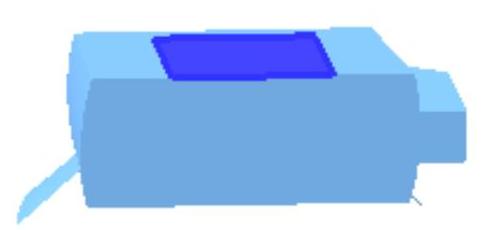

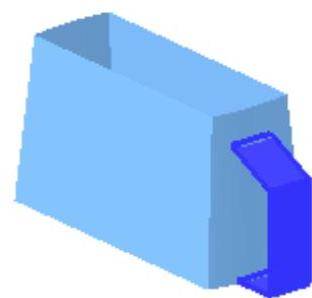

图12.2.18 有界平面2

图12.2.19 定义边界串线

Step13.创建图12.2.20所示的基准平面1。选择下拉菜单命令，系统弹出“基准平面”对话框；在区域的下拉列表中选择选项，选取基准平面ZX为参考几何体，在文本框中输入值12.5；单击按钮，完成基准平面1的创建。

Step14.创建图12.2.21所示的零件特征——拉伸3。选择下拉菜单命令（或单击按钮），系统弹出“拉伸”对话框；单击“拉伸”对话框中的“绘制截面”按钮，系统弹出“创建草图”对话框；单击按钮，选取基准平面1为草图平面；单击按钮，进入草图环境，绘制图12.2.22所示的截面草图；选择下拉菜单命令（或单击按钮），退出草图环境；在区域的下拉列表中选择选项，并在文本框中输入值0，在下拉列表中选择选项，并在文本框中输入值30，在区域的下拉列表中选择选项，并在文本框中输入值-45，在区域的下拉列表中选择选项，在下拉列表中选择选项；其他参数采用系统默认设置值；单击“拉伸”对话框中的按钮，完成拉伸特征3的创建。

图12.2.20 基准平面1

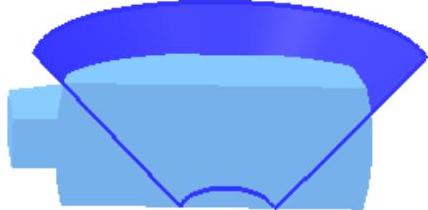

图12.2.21 拉伸特征3

Step15.创建图12.2.23所示的零件特征——拉伸4。选择下拉菜单命令（或单击按钮），系统弹出“拉伸”对话框；单击“拉伸”对话框中的“绘制截面”按钮，系统弹出“创建草图”对话框；单击按钮，选取XY基准平面为草图平面；单击按钮，进入草图环境，绘制图12.2.24所示的截面草图；选择下拉菜单命令（或单击按钮），退出草图环境；在下拉列表中选择选项，在区域的下拉列表中选择选项，并在文本框中输入值0，在下拉列表中选择选项，并在文本框中输入值22，在区域的下拉列表中选择选项；其他参数采用系统默认设置值；单击“拉伸”对话框中的按钮，完成拉伸特征4的创建。

图12.2.22 截面草图

图12.2.23 拉伸特征4

Step16.创建图12.2.25所示的修剪特征3。选择下拉菜单命令（或单击按钮），系统弹出“修剪片体”对话框；在绘图区选择图12.2.26所示的片体为目标体，单击中键确定；选取图12.2.26所示的边界对象为刀具体，在区域中选中单选项；单击“修剪片体”对话框中的按钮，完成修剪特征3的创建。

图12.2.24 截面草图

图12.2.25 修剪特征3

图12.2.26 定义对象

Step17.创建图12.2.27所示的修剪特征4。选择下拉菜单命令（或单击按钮），系统弹出“修剪片体”对话框；选取图12.2.28所示的片体为目标体，选取图12.2.28所示的片体为边界对象，在区域中选择单选项；单击按钮，完成修剪特征4的创建。

图12.2.27 修剪特征4

图12.2.28 定义对象

Step18.添加图12.2.29b所示的零件特征——变换。选择下拉菜单命令，系统弹出“类选择”对话框；选取图12.2.29a所示的特征为变换对象，单击按钮，系统弹出“变换”对话框；在“变换”对话框中单击按钮，系统弹出“平面”对话框；在区域的下拉列表中选择选项，单击按钮，系统弹出“变换”对话框；单击按钮，单击“变换”对话框中的按钮，完成变换特征的添加。
