Step1.新建文件。选择下拉菜单命令（或单击按钮），系统弹出“新建”对话框；在选项卡中选取模板类型为，在文本框中输入文件名称“pen”；单击按钮，进入建模环境。

Step2.创建图11.2.1所示的旋转特征。选择命令，系统弹出“旋转”对话框；在“旋转”对话框中单击区域中的“绘制截面”按钮，系统弹出“创建草图”对话框；选取XY平面为草图平面，选中区域的复选框；单击按钮，进入草图环境，绘制图11.2.2所示的截面草图；单击按钮，退出草图环境；在图形区中选取Y轴作为旋转轴，在“旋转”对话框区域的下拉列表中选择选项，并在文本框中输入值0，在下拉列表中选择选项，并在文本框中输入值360；单击按钮，完成旋转特征的创建。

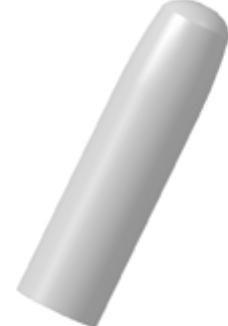

图11.2.1 旋转特征

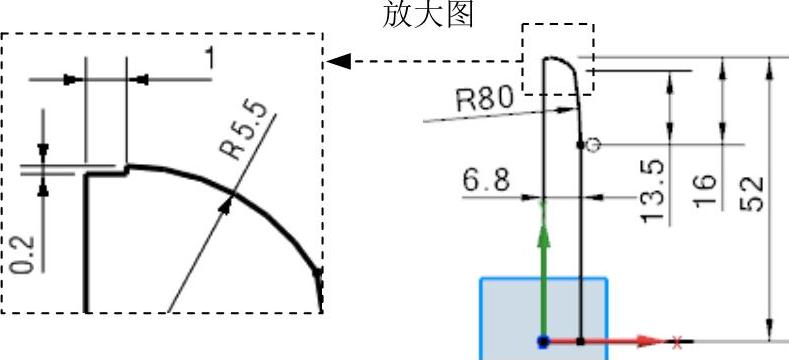

图11.2.2 截面草图

Step3.创建图11.2.3所示的草图1。选择下拉菜单命令，系统弹出“创建草图”对话框；选取XY平面为草图平面，选取X轴为草图水平参考方向，单击按钮；进入草图环境，绘制图11.2.4所示的草图1；单击按钮，退出草图环境。

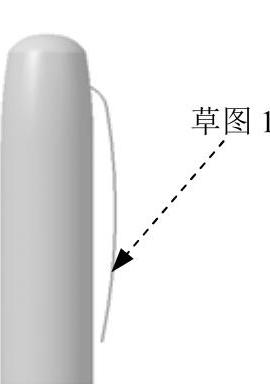

图11.2.3 草图1（建模环境）

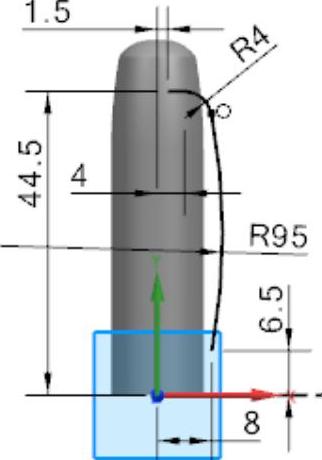

图11.2.4 草图1（草图环境）

Step4.创建图11.2.5所示的基准平面1。选择下拉菜单命令（或单击按钮），系统弹出“基准平面”对话框；在区域的下拉列表中选择选项，选择图11.2.6所示的曲线端点，在区域中的下拉列表中选择选项为基准平面1的方向；在“基准平面”对话框中单击按钮，完成基准平面1的创建。

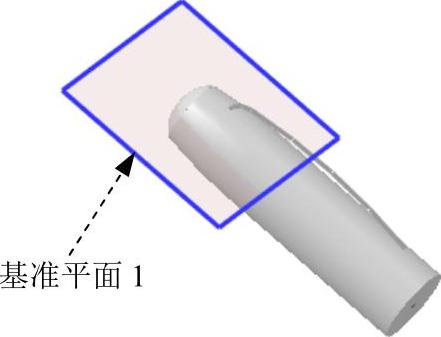

图11.2.5 基准平面1

图11.2.6 定义参照点

说明：完成基准平面1的创建后，不用退出“基准平面”对话框，以便创建其他基准平面。

Step5.创建图11.2.7所示的基准平面2。选择下拉菜单命令（或单击按钮），系统弹出“基准平面”对话框；在区域的下拉列表中选择选项，在区域的下拉列表中选择选项；在区域单击按钮，在绘图区选取图11.2.8所示的曲线为参照，在文本框中输入值21，按Enter键确认；在区域的下拉列表中选择选项，其他参数采用系统默认设置值；单击按钮，完成基准平面2的创建。

图11.2.7 基准平面2

图11.2.8 定义参照线

Step6.创建图11.2.9所示的基准平面3。选择下拉菜单命令；在区域的下拉列表中选择选项。选择图11.2.10所示的曲线上的端点，在区域的下拉列表中选择选项，选择草图1；在“基准平面”对话框中单击按钮，完成基准平面3的创建。

图11.2.9 基准平面3

图11.2.10 定义参照点

Step7.创建图11.2.11所示的草图2。选择下拉菜单命令，系统弹出“创建草图”对话框；选取基准平面1为草图平面，选取XY平面为参考，取消选中区域的复选框；单击按钮，进入草图环境，绘制图11.2.11所示的草图2；单击按钮，退出草图环境。

图11.2.11 草图2（草图环境）

Step8.创建图11.2.12所示的草图3。选取基准平面2为草图平面；进入草图环境，选择下拉菜单命令，在弹出的“交点”对话框中选取相交草图1为要相交的曲线；单击按钮，完成交点1的创建；绘制图

11.2.12所示的草图3；单击按钮，退出草图环境。

图11.2.12 草图3（草图环境）

Step9.创建图11.2.13所示的草图4。选择下拉菜单命令，系统弹出“创建草图”对话框；选取基准平面3为草图平面，选取X轴为草图水平参考方向，单击按钮（或鼠标中键）；单击按钮，退出草图环境。

图11.2.13 草图4（草图环境）

Step10.创建图11.2.14所示的扫掠特征。选择下拉菜单命令（或单击“扫掠”按钮），系统弹出“扫掠”对话框；依次选取图11.2.15中的曲线1、曲线2、曲线3为截面曲线，并分别单击中键；选择图11.2.15中的曲线4为引导线；对话框中其他选项保持系统默认；单击按钮，完成扫掠特征的创建。

注意：在选择截面线时，只要是截面线串多于一条，就要保证所选线串的起始方向必须一致，否则特征会发生扭曲。

图11.2.14 扫掠特征

图11.2.15 截面线及引导线

Step11.添加图11.2.16所示的圆角特征1。选择下拉菜单命令（或单击按钮），系统弹出“边倒圆”对话框；选取图11.2.16a所示的边，在弹出的动态文本框中输入倒圆角半径值50；单击按钮，完成圆角特征1的创建。

图11.2.16 圆角特征1

Step12.添加图11.2.17所示的圆角特征2。选择下拉菜单命令（或单击按钮），系统弹出“边倒圆”对话框；选取图11.2.17a所示的边，在弹出的动态文本框中输入圆角半径值0.8；单击按钮，完成圆角特征2的创建。

Step13.创建偏置曲面。选择下拉菜单命令（或单击按钮），系统弹出“偏置曲面”对话框；选取图11.2.18所示的参考面。在文本框中输入偏置距离0.2，调整曲面的偏置方向（使曲面向外偏置）；单击按钮，完成偏置曲面的创建。

图11.2.17 圆角特征2

图11.2.18 定义偏置参照面

Step14.创建偏置曲线1。选择下拉菜单命令，系统弹出“在面上偏置曲线”对话框；选取图11.2.19a所示的边链，在“在面上偏置曲线”对话框区域的文本框中输入值0.5，调整曲线的偏置方向（曲线向面内偏置）；在区域激活，选择图11.2.19所示的表面；在“在面上偏置曲线”对话框中单击按钮，完成偏置曲线的创建，如图11.2.19b所示。

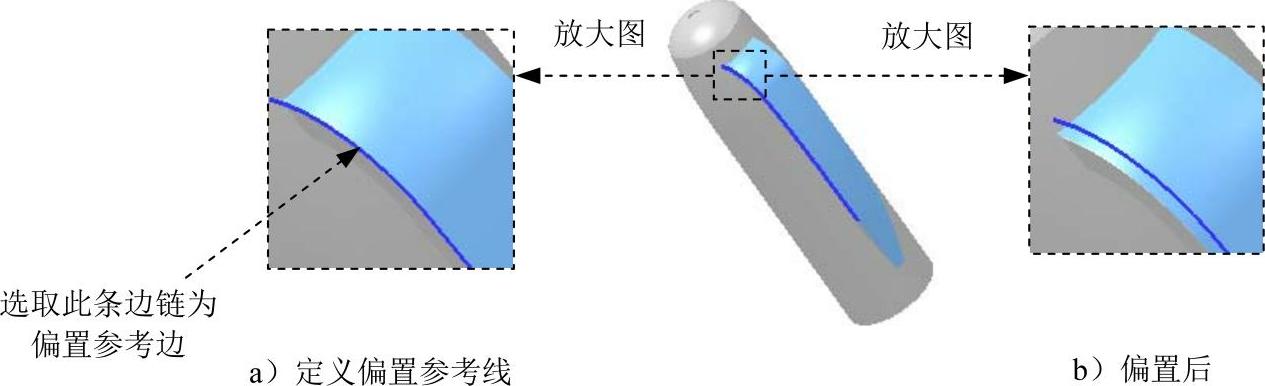

图11.2.19 偏置曲线1

Step15.创建偏置曲线2。选择下拉菜单命令，系统弹出“在面上偏置曲线”对话框；选取图11.2.20a所示的边链，在“在面上偏置曲线”对话框区域的文本框中输入值0.5，调整曲线的偏置方向（曲线向面内偏置）。在区域激活；选择图11.2.18所示的表面；在“在面上偏置曲线”对话框中单击按钮，完成偏置曲线的创建，如图11.2.20b所示。

图11.2.20 偏置曲线2

Step16.创建图11.2.21所示的草图5。选择下拉菜单命令，系统弹出“创建草图”对话框；选取基准平面YZ为草图平面，选取Y轴为参考，单击按钮；进入草图环境，绘制图11.2.21所示的草图5；单击按钮，退出草图环境。

图11.2.21 草图5

Step17.创建图11.2.22所示的投影曲线特征。选择下拉菜单命令，系统弹出“投影曲线”对话框；在图形区选取图11.2.22所示的草图曲线为投影曲线，单击中键确认；在图形区选取图11.2.23所示的曲面（即偏置曲面）为投影曲面；在区域的下拉列表中选择选项，并选定选项为投影方向；单击按钮，完成投影曲线的创建。

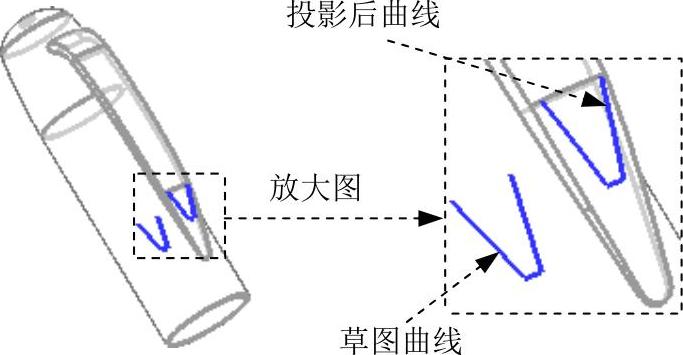

图11.2.22 定义投影曲线

图11.2.23 投影曲面

Step18.添加修剪特征1。选择下拉菜单命令，系统弹出“修剪片体”对话框；选取图11.2.24所示的目标片体为修剪对象；选取图11.2.25所示的偏置曲线及投影曲线为修剪边界；在区域的下拉列表中选择选项；单击按钮，完成曲面的修剪。

图11.2.24 选取要修剪的曲面

图11.2.25 选取修剪边界

Step19.创建图11.2.26所示的曲面加厚特征。选择下拉菜单命令，系统弹出“加厚”对话框；在图形区选取图11.2.27所示的曲面；在区域的文本框中输入值0.3，在文本框中输入0，单击“反向”按钮调整方向，调整图11.2.27所示的加厚方向；单击按钮，完成曲面加厚操作。

图11.2.26 曲面加厚

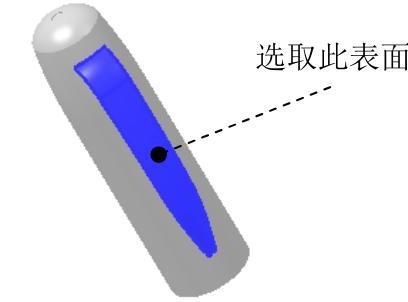

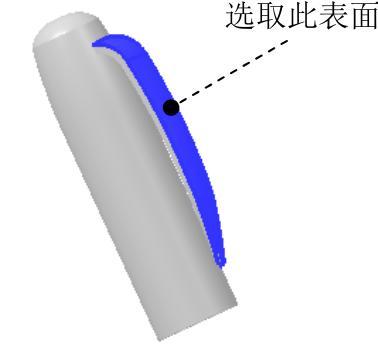

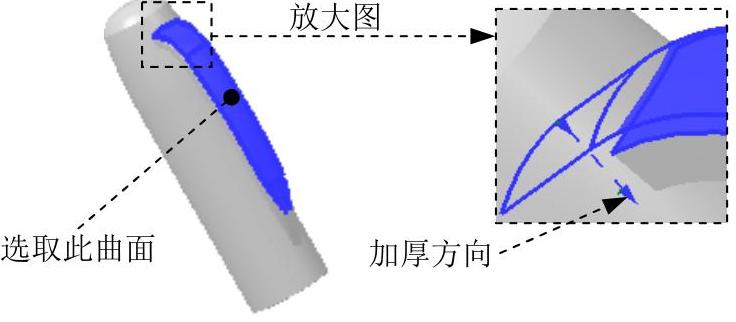

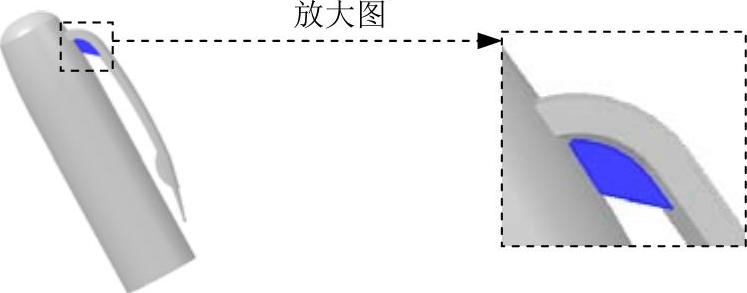

图11.2.27 选取加厚曲面

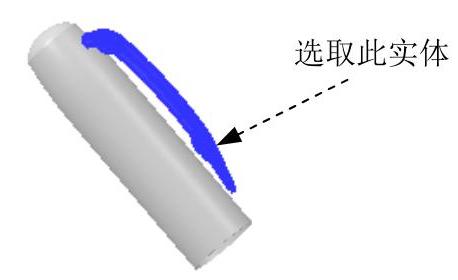

说明：可能有读者注意到前面曲面的偏置距离是0.2mm，而片体的加厚距离是0.3mm。加厚距离大于偏置距离的目的在于使实体完全相交，便于后面创建求和特征。

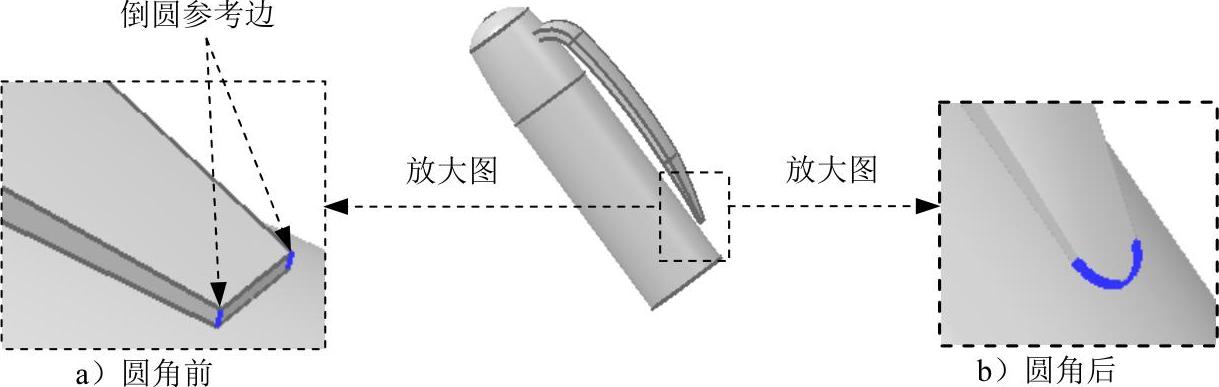

图11.2.28 圆角特征3

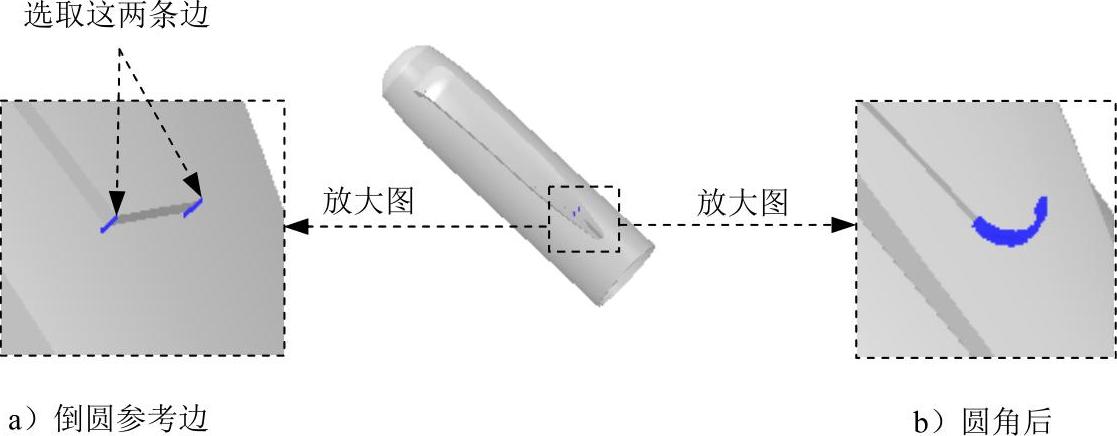

Step21.添加图11.2.29b所示的圆角特征4。选择下拉菜单命令（或单击按钮），系统弹出“边倒圆”对话框；选取图11.2.29a所示的边，在弹出的动态文本框中输入倒圆角半径值8；单击“边倒圆”对话框中的按钮，完成圆角特征4的创建。

图11.2.29 圆角特征4

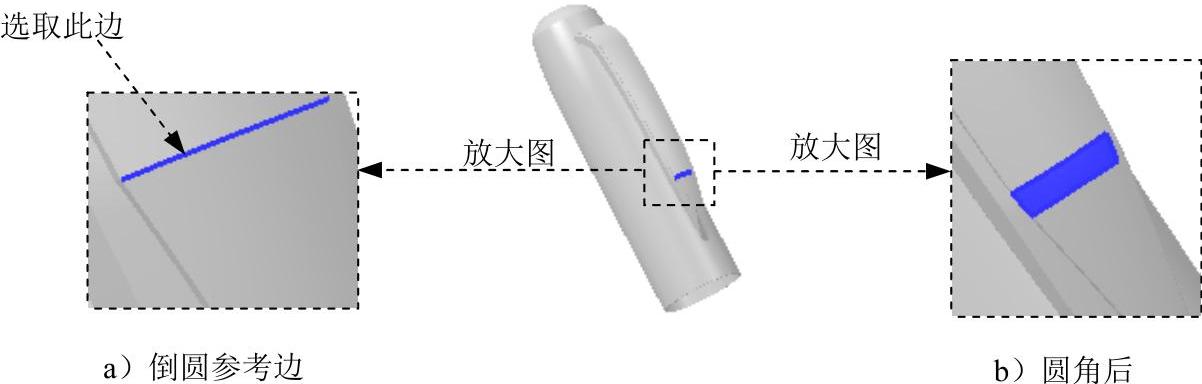

Step22.添加图11.2.30b所示的圆角特征5。选择下拉菜单命令（或单击按钮），系统弹出“边倒圆”对话框；选取图11.2.30a所示的边，在弹出的动态文本框中输入倒圆角半径值0.5；单击“边倒圆”对话框中的按钮，完成圆角特征5的创建。

图11.2.30 圆角特征5

Step23.创建图11.2.31所示的拉伸特征1。选择下拉菜单命令（或单击按钮），系统弹出“拉伸”对话框；单击“拉伸”对话框中的“绘制截面”按钮，系统弹出“创建草图”对话框；单击按钮，选取XY基准平面为草图平面；单击按钮，进入草图环境，绘制图11.2.32所示的截面草图；单击按钮，退出草图环境；在区域的下拉列表中选择选项；在区域的下拉列表中选择选项，在文本框中输入值0.1；在区域的下拉列表中选择选项，并在其下的文本框中输入值0；在区域的下拉列表中选择选项，选择图11.2.33所示的扫掠特征的内表面；在区域的下拉列表中选择选项，选择扫掠特征为求和对象；对话框中的其他选项保持系统默认；单击按钮，完成拉伸特征1的创建。

图11.2.31 拉伸特征1

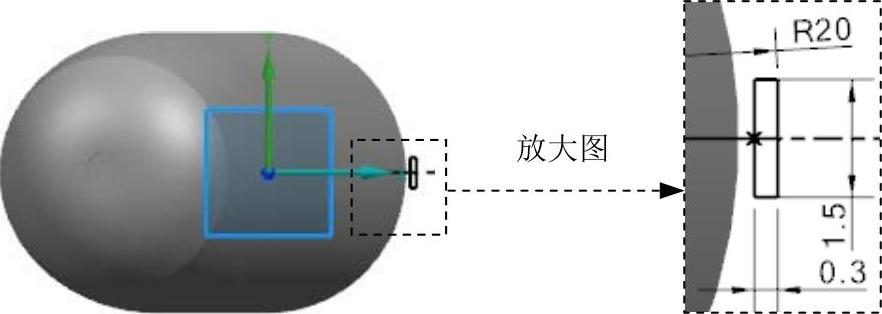

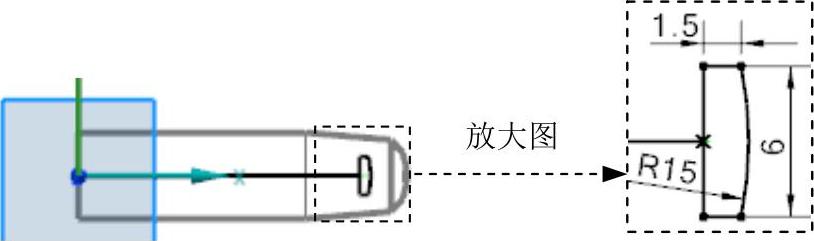

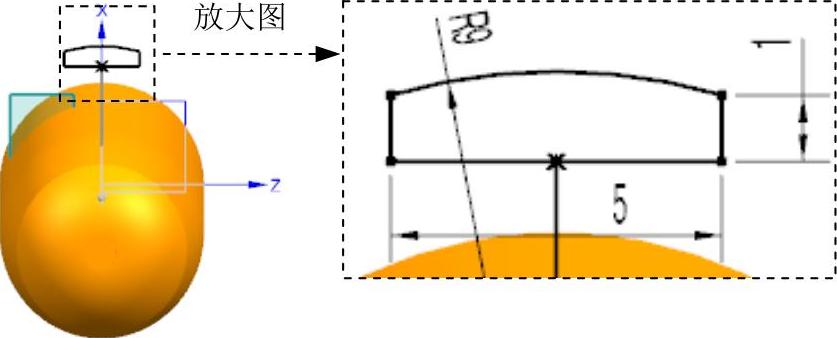

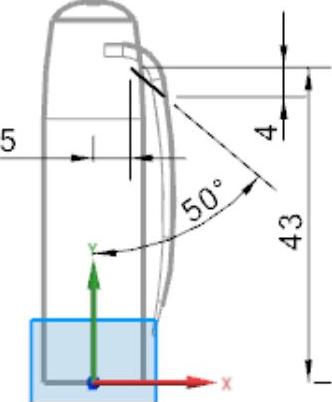

图11.2.32 截面草图

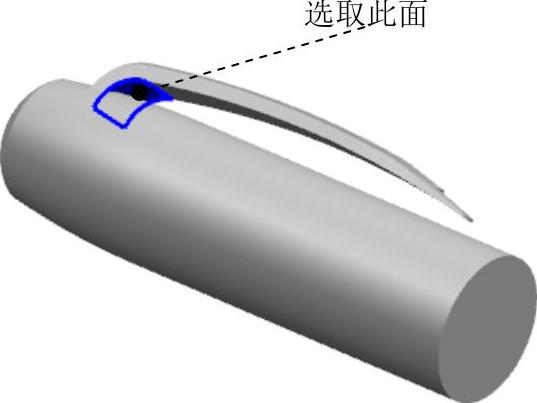

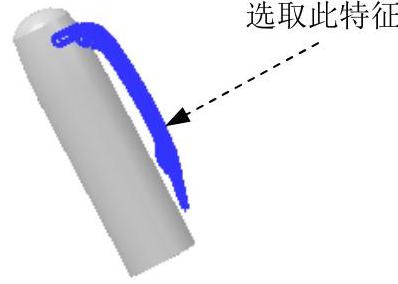

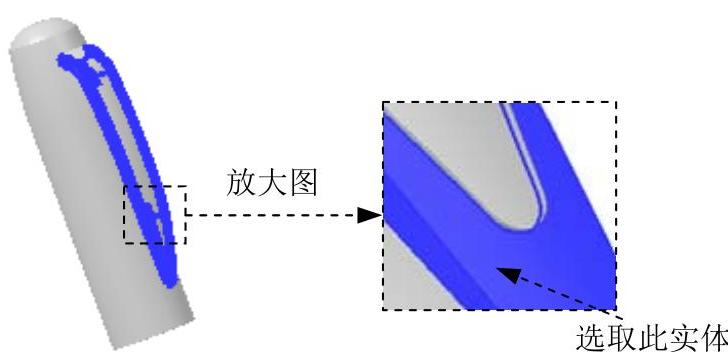

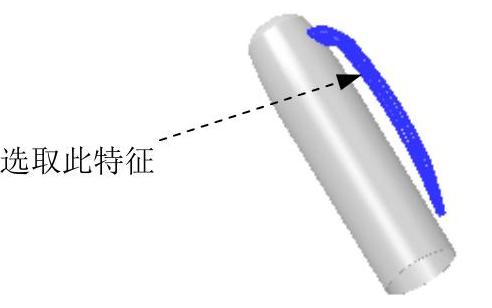

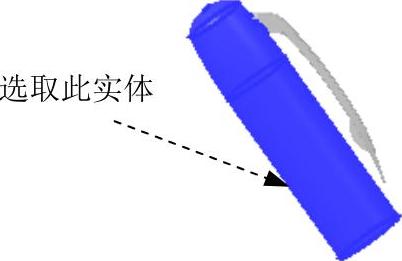

图11.2.33 拉伸终止及布尔求和对象
