说明：本应用前面的详细操作过程请参见随书光盘中video\ch10\reference\文件下的语音视频讲解文件faucet_knob-r01.exe。

Step1.打开文件D：\ugnx10.11\work\ch10\faucet_knob_ex.prt。

Step2.创建图10.2.1所示的草图1。选择下拉菜单命令，系统弹出“创建草图”对话框；选取XY基准平面为草图平面，单击按钮；进入草图环境，绘制图10.2.1所示的草图1；选择下拉菜单命令（或单击按钮），退出草图环境。

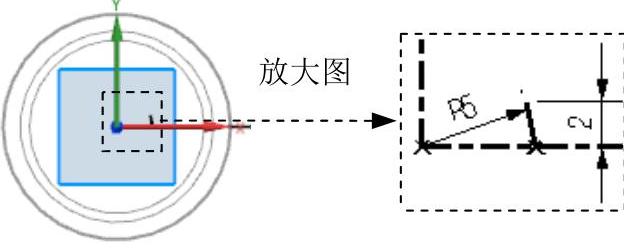

图10.2.1 绘制草图1

Step3.创建投影曲线特征1。选择下拉菜单命令，系统弹出“投影曲线”对话框；在绘图区选取草图1为要投影的曲线，单击鼠标中键，选取图10.2.2所示的面为要投影的对象；在区域的下拉列表中选择选项，在下拉列表中选择选项，定义ZC的正方向为投影方向；单击“投影曲线”对话框中的按钮，完成投影曲线特征1的创建。

Step4.创建图10.2.3所示的相交曲线特征1。选择下拉菜单命令，系统弹出“相交曲线”对话框；在绘图区中选取ZX基准平面为相交的第一组面，单击鼠标中键确定；在部件导航器中选取回转特征为相交的第二组面，在“相交曲线”对话框中单击按钮，完成相交曲线特征1的创建。

Step5.创建图10.2.4所示的草图2。选择下拉菜单命令，系统弹出“创建草图”对话框；单击按钮，选取ZX基准平面为草图平面；单击按钮，进入草图环境，绘制图10.2.4所示的草图2；选择下拉菜单命令（或在草图工具栏中单击“艺术样条”按钮），系统弹出“艺术样条”对话框；在“艺术样条”对话框的下拉列表中选择选项，选取图10.2.5所示的投影曲线的端点为草图2的起始点；选取图10.2.6所示的端点为草图2的终止点，绘制图10.2.4所示的草图；在“艺术样条”对话框中单击按钮；双击图10.2.4所示的样条曲线，选择下拉菜单命令，在图形区显示草图曲线的曲率梳，拖动草图曲线控制点，使其曲率梳呈现图10.2.7所示的光滑形状；选择下拉菜单命令，取消曲率梳的显示，在“艺术样条”对话框中单击按钮；选择下拉菜单命令（或单击按钮），退出草图环境。

说明：草图1的起始点与图10.2.5所示投影曲线的端点1重合，结束点与图10.2.6所示相交曲线的端点2重合。

图10.2.2 创建投影曲线特征1

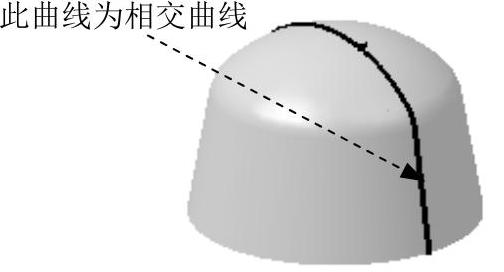

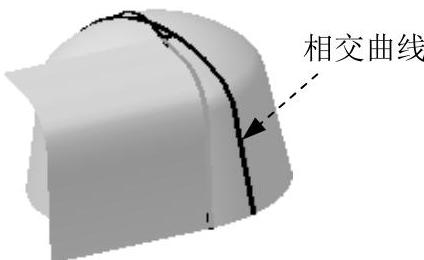

图10.2.3 相交曲线特征1

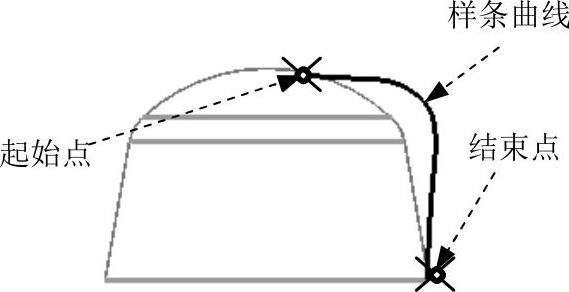

图10.2.4 绘制草图2

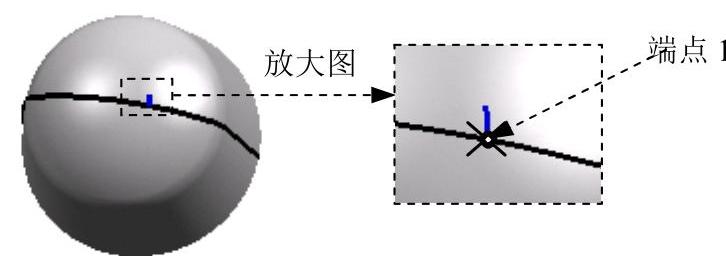

图10.2.5 定义起始点

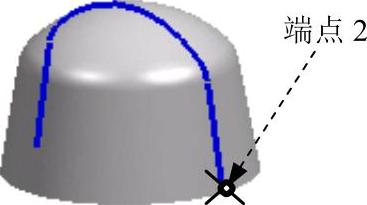

图10.2.6 定义终止点

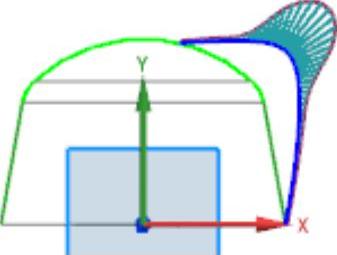

图10.2.7 曲率梳

Step6.创建图10.2.8所示的拉伸特征1。选择下拉菜单命令（或单击按钮），系统弹出“拉伸”对话框；在绘图区选取Step5所创建的草图2；在“拉伸”对话框区域的下拉列表中选择选项，并在其下的文本框中输入值0；在区域的下拉列表中选择选项，并在其下的文本框中输入值25；在下拉列表中选择选项，在区域下拉列表中选择选项，其他参数采用系统默认设置；单击按钮，完成拉伸特征1的创建。

Step7.创建图10.2.9所示的基准平面。选择下拉菜单命令，系统弹出“基准平面”对话框；在下拉列表中选择选项；在绘图区选取ZX基准平面为参考平面，选取Z基准轴为通过轴，在文本框中输入值﹣22.5；单击按钮，完成基准平面的创建。

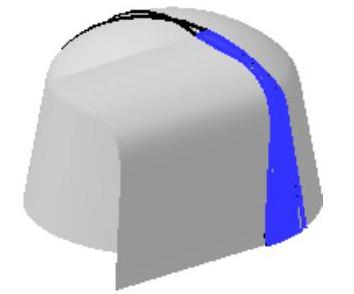

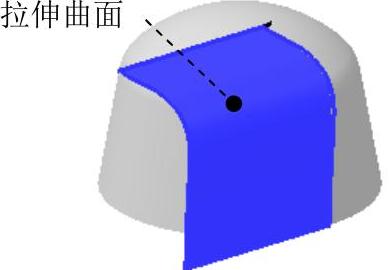

图10.2.8 拉伸特征1

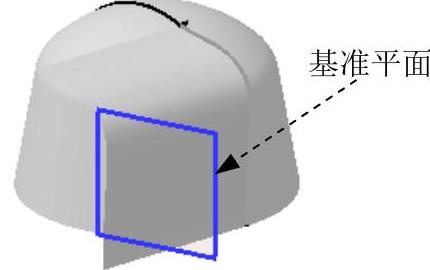

图10.2.9 基准平面

图10.2.10 相交曲线特征2

图10.2.11 曲线网格特征

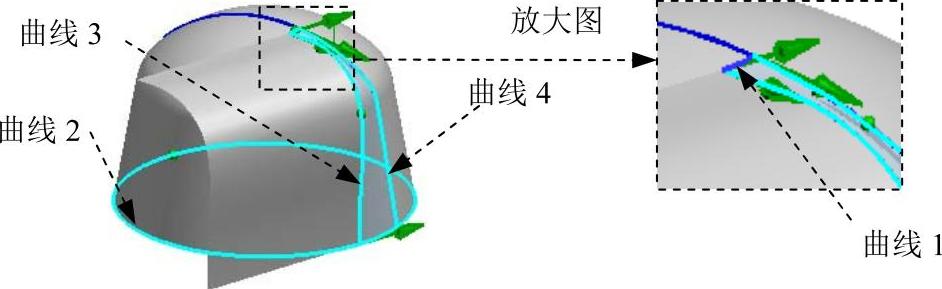

图10.2.12 定义曲线网格特征

注意：在定义主曲线时，所选曲线的方向必须一致。

Step10.隐藏片体特征。在图形区的左侧单击“部件导航器”按钮，在弹出的“部件导航器”窗口中选取Step6所创建的拉伸特征，并右击，从弹出的快捷菜单中选择选项，所选取的特征即被隐藏。

Step11.创建图10.2.14所示的镜像体特征。选择下拉菜单命令，系统弹出“镜像几何体”对话框；选取Step9所创建的曲线网格特征，单击中键确定；选取ZX基准面为镜像平面；单击按钮，完成镜像体特征的创建。

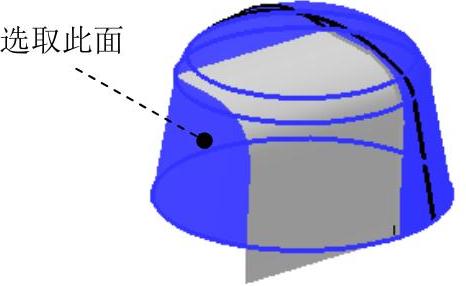

图10.2.13 选取相切面

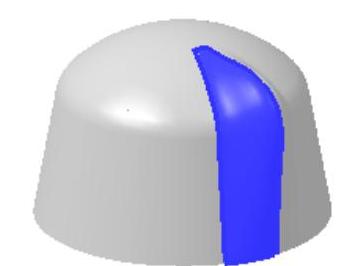

图10.2.14 镜像体特征

Step12.创建曲面缝合特征1。选择下拉菜单命令，系统弹出“缝合”对话框；在绘图区选取Step9所创建的曲线网格特征为目标片体；单击鼠标中键，选取图10.2.14所示的镜像体特征为刀具片体；单击按钮，完成缝合特征1的创建。

Step13.创建图10.2.15所示的移动对象特征1。选择下拉菜单命令，系统弹出“移动对象”对话框；选取图10.2.16所示的面为移动对象；在区域的下拉列表中选择选项，在下拉列表中选择选项，在区域的下拉列表中选择选项，选取图10.2.16所示曲面的边线，在区域的文本框中输入值90；在结构区域选择单选项，在区域的文本框中输入值1，在区域的文本框中输入值3；单击按钮，完成对象的移动复制。

图10.2.15 移动对象特征

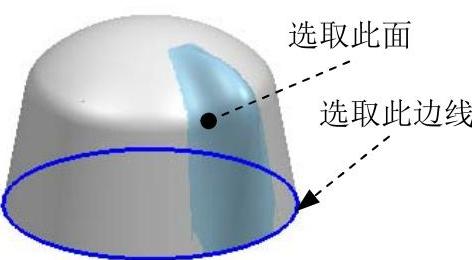

图10.2.16 选取移动对象

Step14.设置隐藏。选择下拉菜单命令，系统弹出“类选择”对话框；单击“类选择”对话框中的按钮，系统弹出“根据类型选择”对话框；选择对话框列表中的和选项，单击按钮，系统再次弹出“类选择”对话框；单击对话框区域中的按钮；单击对话框中的按钮，完成对设置对象的隐藏。

Step15.创建图10.2.17所示的投影曲线特征2。选择下拉菜单命令，系统弹出“投影曲线”对话框；在绘图区选取Step12创建的曲面缝合特征，及Step13创建的移动对象特征，的曲面边沿为要投影的曲线；单击鼠标中键，选取回转特征创建的曲面为要投影的对象；在区域的下拉列表中选择选项；单击“投影曲线”对话框中的按钮，完成投影曲线特征2的创建。

Step16.创建图10.2.18所示的修剪体特征。选择下拉菜单命令（或单击按钮），系统弹出“修剪片体”对话框；在绘图区选取回转面为修剪的目标片体，单击鼠标中键，选取图10.2.19所示的4条曲线串为修剪边界，在区域中选择单选项；单击按钮，完成修剪体特征的创建。

图10.2.17 投影曲线特征2

图10.2.18 修剪体特征

Step17.创建曲面缝合特征2。选择下拉菜单命令，系统弹出“缝合”对话框；在绘图区选取图10.2.20所示的曲面为目标片体，单击鼠标中键，选取图10.2.21所示的4个曲面为刀具片体；单击按钮，完成缝合特征2的创建。

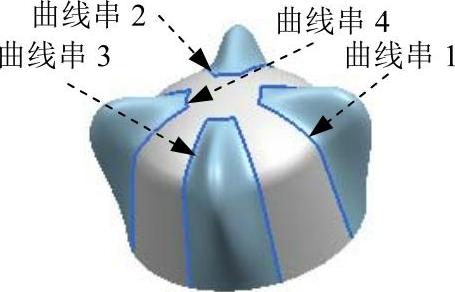

图10.2.19 选取修剪边界

图10.2.20 选取目标片体

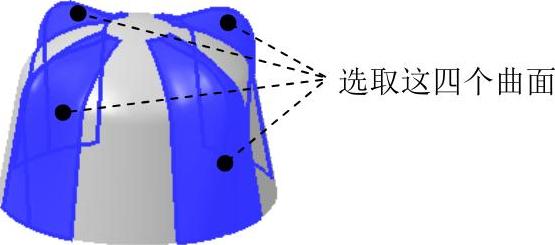

图10.2.21 选取刀具片体

Step18.创建图10.2.22所示的有界平面特征。选择下拉菜单命令，系统弹出“有界平面”对话框；根据系统的提示，在图形区选取图10.2.23所示的边链作为有界平面的边界；单击按钮，完成有界平面的创建。

Step19.创建曲面缝合特征3。选择下拉菜单命令，系统弹出“缝合”对话框。在绘图区选取图10.2.24所示的特征为缝合的目标片体；单击鼠标中键，选取图10.2.22所示的有界平面特征为缝合刀具片体。

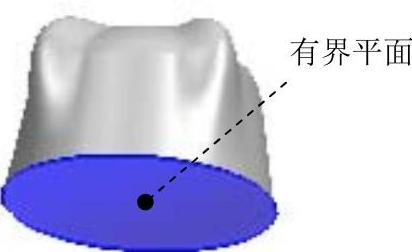

图10.2.22 有界平面特征

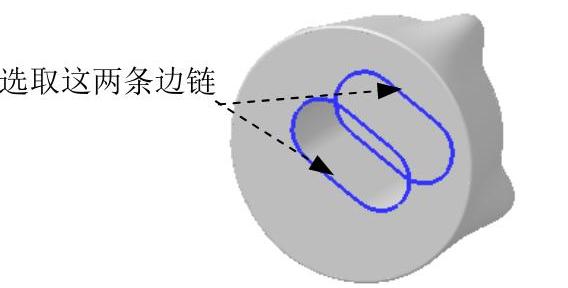

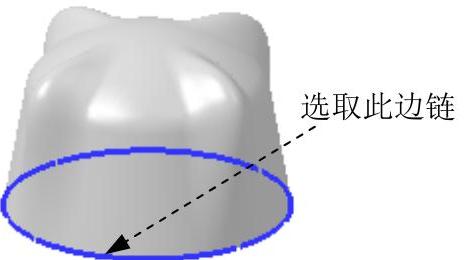

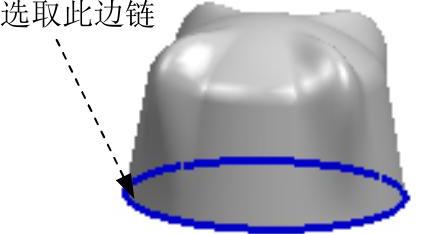

图10.2.23 选取有界平面的边界

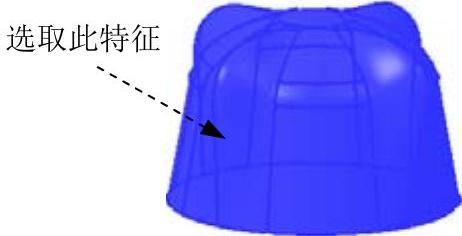

图10.2.24 选取目标片体

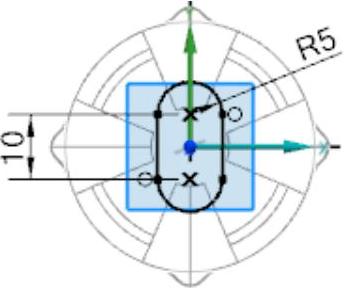

Step20.创建图10.2.25所示的拉伸特征2。选择下拉菜单命令，系统弹出“拉伸”对话框。选取XY基准平面为草图平面；绘制图10.2.26所示的截面草图；在“拉伸”对话框区域的下拉列表中选择选项，并在其下的文本框中输入值0；在区域的下拉列表中选择选项，并在其下的文本框中输入值15；在下拉列表中选择选项，定义ZC轴为拉伸方向，在区域中选择选项，采用系统默认的求差对象；单击按钮，完成拉伸特征2的创建。
