详解边倒圆和拉伸特征的创建流程

2023-06-22 理论教育版权反馈

【摘要】：Step3.创建图9.2.3b所示的边倒圆特征1。选择图9.2.5a所示的边链为边倒圆参照，并在文本框中输入值3，完成边倒圆特征3的创建。Step6.创建图9.2.6所示的零件特征——拉伸特征2。选择下拉菜单命令，系统弹出“创建草图”对话框；选取图9.2.11所示的平面为草图平面，选取Y轴为草图水平参考方向，单击按钮；进入草图环境，绘制图9.2.10所示的草图1；单击按钮，退出草图环境。说明：图9.2.10所示的直线的一端点与曲线的圆心重合，且此曲线为构造线。

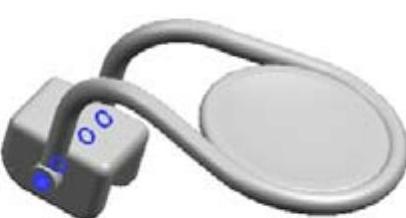

Step1.新建模型文件。选择下拉菜单命令（或单击按钮），系统弹出“新建”对话框。在选项卡中选取模板类型为，在文本框中输入文件名称water_fountain_switch，单击按钮，进入建模环境。

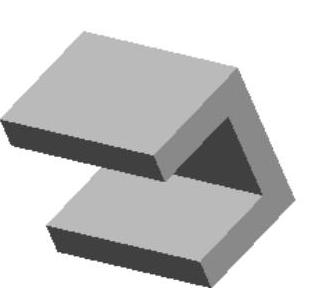

Step2.创建图9.2.1所示的零件基础特征——拉伸特征1。选择下拉菜单命令（或单击按钮），系统弹出“拉伸”对话框；单击“拉伸”对话框中的“绘制截面”按钮，系统弹出“创建草图”对话框；单击按钮，选取XY平面为草图平面，选中区域的复选框；单击按钮，进入草图环境，绘制图9.2.2所示的截面草图；单击按钮，退出草图环境；在下拉列表中选择选项；在“拉伸”对话框区域的下拉列表中选择选项，并在其下的文本框中输入值15；其他参数采用系统默认设置值；单击“拉伸”对话框中的按钮，完成拉伸特征1的创建。

图9.2.1 拉伸特征1

图9.2.2 截面草图

Step3.创建图9.2.3b所示的边倒圆特征1。选择下拉菜单命令（或单击按钮），系统弹出“边倒圆”对话框；在区域中单击按钮，选择图9.2.3a所示的两条边线为边倒圆参照，并在文本框中输入值10；单击按钮，完成边倒圆特征1的创建。

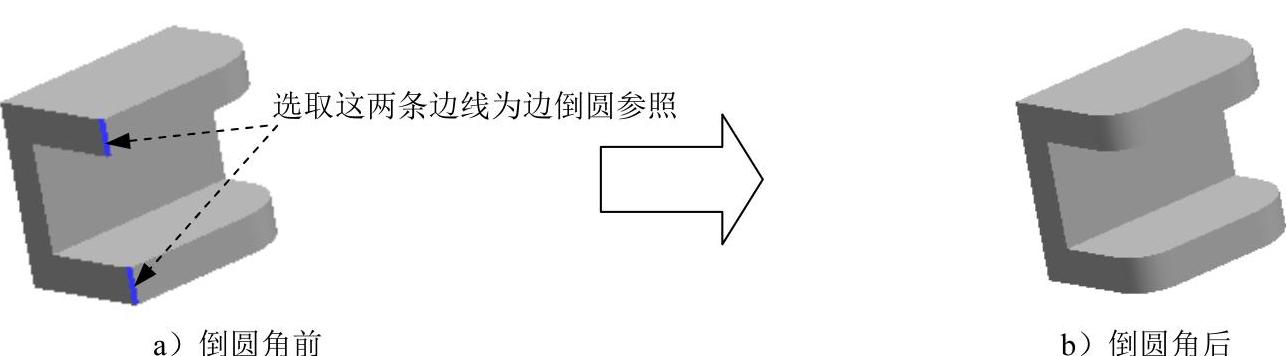

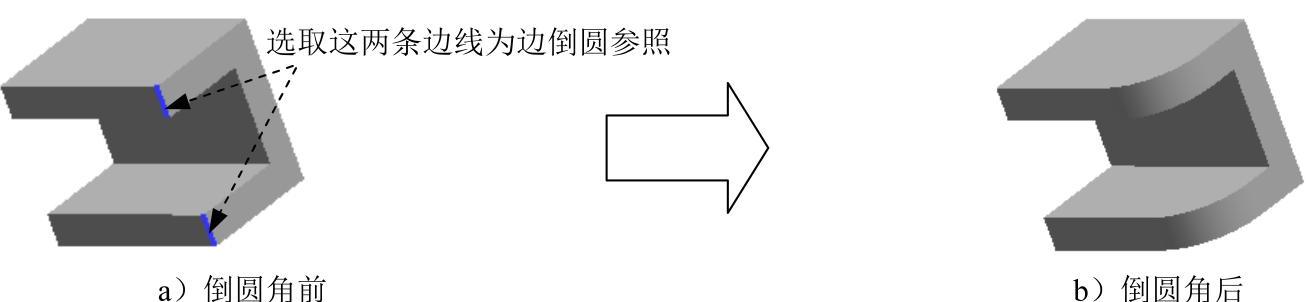

图9.2.3 边倒圆特征1

Step4.创建图9.2.4b所示的边倒圆特征2。选择图9.2.4a所示的两条边线为边倒圆参照，并在文本框中输入值5，完成边倒圆特征2的创建。

图9.2.4 边倒圆特征2

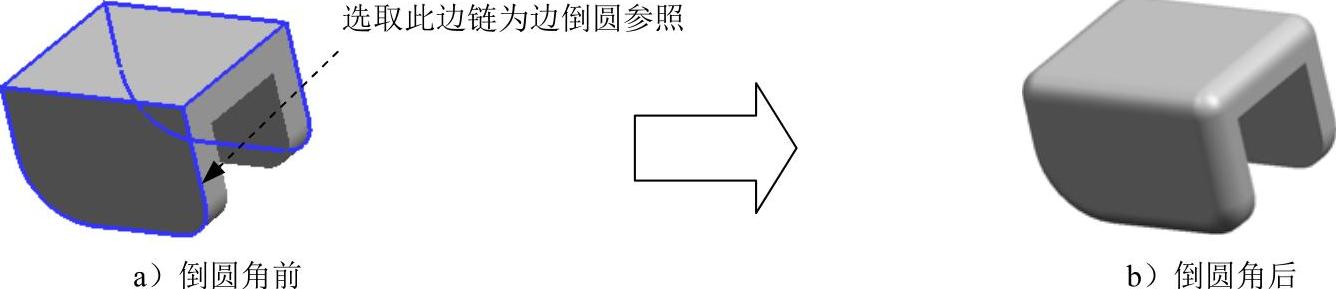

Step5.创建图9.2.5b所示的边倒圆特征3。选择图9.2.5a所示的边链为边倒圆参照，并在文本框中输入值3，完成边倒圆特征3的创建。

图9.2.5 边倒圆特征3

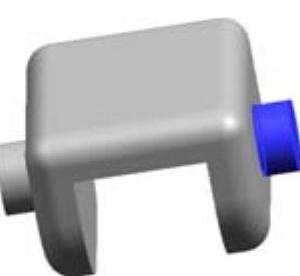

Step6.创建图9.2.6所示的零件特征——拉伸特征2。选择下拉菜单命令（或单击按钮），选取图9.2.7所示的平面为草图平面，选取Y轴为草图水平参考方向，取消选中区域的复选框，绘制图9.2.8所示的截面草图。在下拉列表中选择选项；在区域的下拉列表中选择选项，并在其下的文本框中输入值0；在区域的下拉列表中选择选项，并在其下的文本框中输入值4；在区域中选择选项，采用系统默认的求和对象。单击按钮。

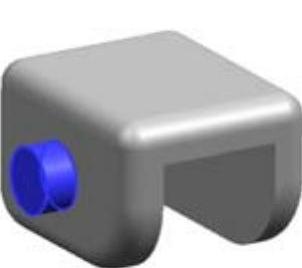

图9.2.6 拉伸特征2

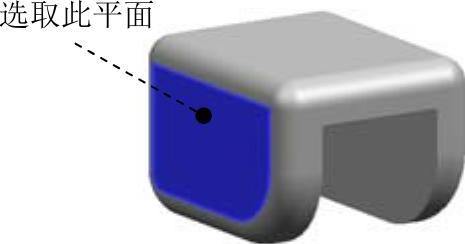

图9.2.7 定义草图平面

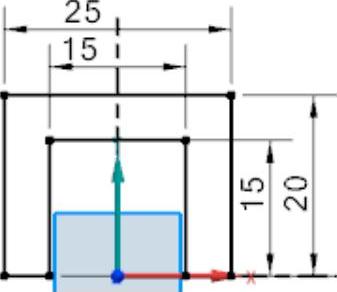

图9.2.8 截面草图

Step7.创建图9.2.9所示的零件特征——镜像特征。选择下拉菜单命令（或单击按钮），系统弹出“镜像特征”对话框；在镜像平面区域中单击按钮，在绘图区域中选取YZ基准平面作为镜像平面；在绘图区域中选取图9.2.6所示的拉伸特征2为镜像特征；单击“镜像特征”对话框中的按钮，完成镜像特征的创建。

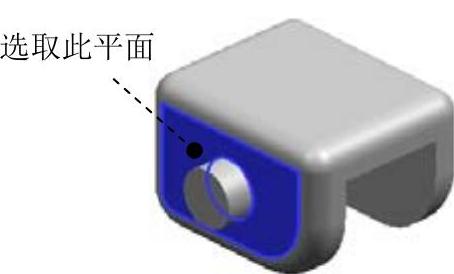

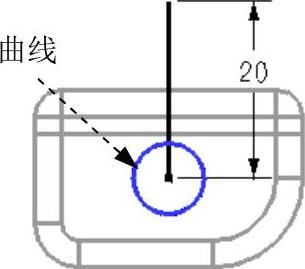

Step8.创建图9.2.10所示的草图1。选择下拉菜单命令，系统弹出“创建草图”对话框；选取图9.2.11所示的平面为草图平面，选取Y轴为草图水平参考方向，单击按钮；进入草图环境，绘制图9.2.10所示的草图1；单击按钮，退出草图环境。

说明：图9.2.10所示的直线的一端点与曲线的圆心重合，且此曲线为构造线。

图9.2.9 镜像特征

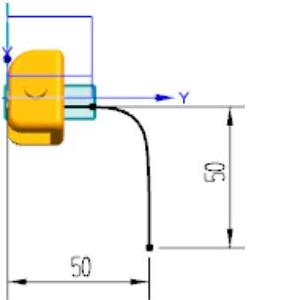

图9.2.10 草图1

图9.2.11 定义草图平面

Step9.创建图9.2.12所示的基准平面1。选择下拉菜单命令（或单击按钮），系统弹出“基准平面”对话框；在区域的下拉列表框中选择选项。在绘图区选取YZ基准平面为参考平面，选取草图1所绘制的直线为通过轴，在文本框中输入值15；单击按钮，完成基准平面1的创建。

Step10.创建图9.2.13所示的草图2。选择下拉菜单命令，系统弹出“创建草图”对话框；选取图9.2.12所示的基准平面1为草图平面，选取Y轴为草图水平参考方向，单击按钮进入草图环境；选择下拉菜单命令，或者在工具栏中单击“艺术样条”按钮，系统弹出“艺术样条”对话框；在“艺术样条”对话框的下拉列表中选择选项，绘制图9.2.13所示的初步的草图曲线；在“艺术样条”对话框中单击按钮，在绘图区双击图9.2.13所示的草图2；选择下拉菜单命令，图形区将显示草图曲线的曲率梳，通过拖动初步的草图曲线的控制点来调整曲率梳，使其呈现图9.2.14所示的光滑的形状；选择下拉菜单命令，取消曲率梳的显示；单击按钮，完成草图2的创建并退出草图环境。

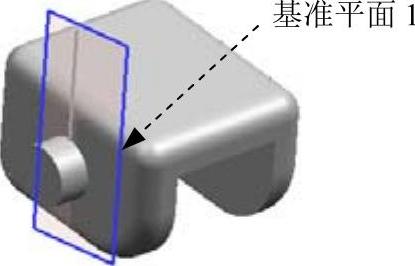

图9.2.12 基准平面1

图9.2.13 草图2

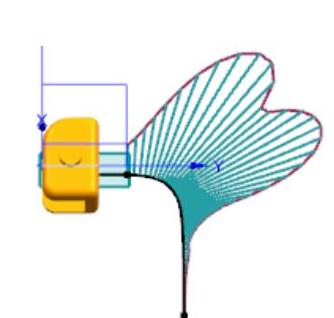

图9.2.14 曲率梳

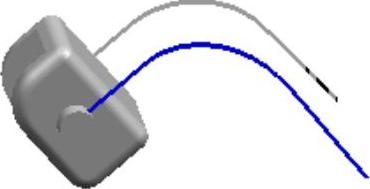

Step11.创建图9.2.15所示的零件特征——镜像曲线特征。选择下拉菜单命令，系统弹出“镜像曲线”对话框；在绘图区依次选取草图1和草图2，单击中键，选取YZ基准平面为镜像平面；单击“镜像曲线”对话框中的按钮，完成镜像曲线特征的创建。

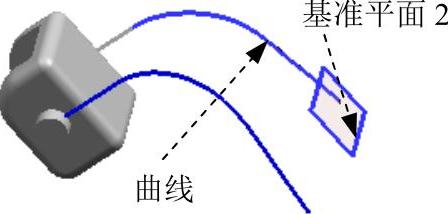

Step12.创建图9.2.16所示的基准平面2。选择下拉菜单命令（或单击按钮），系统弹出“基准平面”对话框。在区域的下拉列表中选择选项，在绘图区选取图9.2.16所示的曲线；在区域的下拉列表中选择选项；在区域的下拉列表中选取选项，选取ZX基准平面为参考平面，在文本框中输入值0；其他参数采用系统默认设置值；单击按钮，完成基准平面的创建。

图9.2.15 镜像曲线特征

图9.2.16 基准平面2

Step13.创建图9.2.17所示的草图3。选择下拉菜单命令，选取图9.2.16所示的基准平面2为草图平面，选取Z轴为草图水平参考方向，完成草图3的创建。

Step14.创建图9.2.18所示的零件特征——连接曲线特征。选择下拉菜单命令，系统弹出“连接曲线”对话框；在绘图区依次选取草图1、草图2、草图3和镜像曲线；单击“连接曲线”对话框中的按钮，完成连接曲线特征的创建。

图9.2.17 草图3

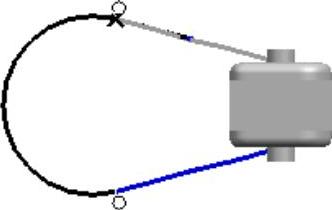

图9.2.18 连接曲线特征

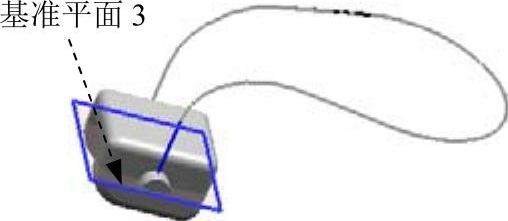

Step15.创建图9.2.19所示的基准平面3。选择下拉菜单命令（或单击按钮），系统弹出“基准平面”对话框；在区域的下拉列表中选择选项，在绘图区选取ZX基准平面，输入偏移值10；单击按钮，完成基准平面的创建。

Step16.创建图9.2.20所示的草图4。选择下拉菜单命令，选取图9.2.19所示的基准平面3为草图平面，选取Z轴为草图水平参考方向，单击按钮，完成草图4的创建。

说明：图9.2.20所示的草图4中所绘制的圆心与草图1的端点重合。

图9.2.19 基准平面3

图9.2.20 草图4

Step17.创建图9.2.21所示的零件特征——扫掠特征。选择下拉菜单命令，系统弹出“沿引导线扫掠”对话框；在绘图区选取草图4为扫掠的截面曲线串；单击鼠标中键，在绘图区选取图9.2.18所示的连接曲线特征为扫掠的引导线串；在区域的下拉列表中选择选项；采用系统默认的扫掠偏置值，单击“沿引导线扫掠”对话框中的按钮。

Step18.创建图9.2.22所示的基准轴1。选择下拉菜单命令（或单击按钮），系统弹出“基准轴”对话框；在区域中选择选项，选取图9.2.17所示的草图3的圆心，在绘图区选取Y基准轴，其他参数采用系统默认设置值；单击按钮，完成基准轴1的创建。

说明：将视图显示调整为静态边框，以方便选取草图3的圆心。

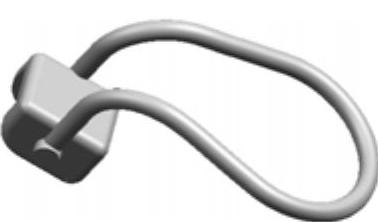

图9.2.21 扫掠特征

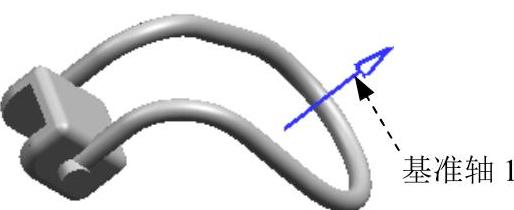

图9.2.22 基准轴1

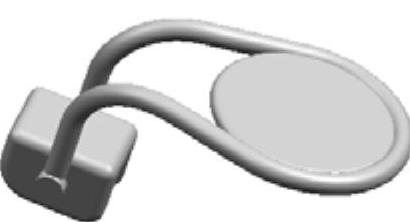

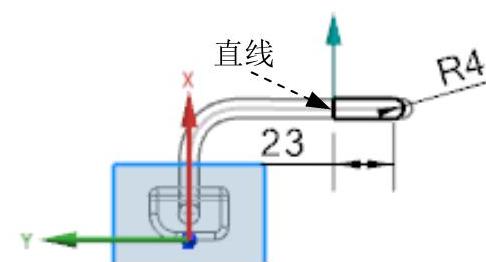

Step19.创建图9.2.23所示的零件特征——旋转特征1。选择下拉菜单命令（或单击按钮），系统弹出“旋转”对话框；单击区域中的按钮，系统弹出“创建草图”对话框；在绘图区选取YZ基准平面为草图平面，选取Z轴为草图水平参考方向，单击按钮；单击按钮，进入草图环境，绘制图9.2.24所示的截面草图，单击按钮，退出草图环境；在绘图区域中选取基准轴1为旋转轴；在“旋转”对话框区域的下拉列表中选择选项，在文本框中输入值0，在下拉列表中选择选项，在文本框中输入值360；在区域中选择选项，选取扫掠特征为目标体；单击按钮，完成旋转特征1的创建。

图9.2.23 旋转特征1

图9.2.24 截面草图

说明：图9.2.24所示的直线与图9.2.22所示的基准轴1共线。圆弧中心与基准平面2共面。

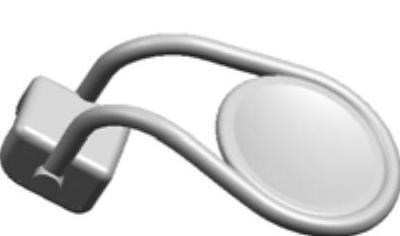

Step20.创建图9.2.25所示的零件特征——旋转特征2。选择下拉菜单命令（或单击按钮），在绘图区中选取YZ平面为草图平面，绘制图9.2.26所示的截面草图；在绘图区域中选取基准轴1为旋转轴；在“旋转”对话框区域的下拉列表中选择选项，在文本框中输入值0，在下拉列表中选择选项，在文本框中输入值360；在区域中选择选项，采用系统默认的求差对象；单击按钮，完成旋转特征2的创建。

图9.2.25 旋转特征2

图9.2.26 截面草图

说明：选择下拉菜单命令，在弹出的“椭圆”对话框的文本框中输入值40，在文本框中输入值14；取消选中复选框，在文本框中输入值270，在文本框中输入值450，在区域的文本框中输入值270；绘制图9.2.26所示的曲线，图9.2.26所示的直线与图9.2.22所示的基准轴1共线。

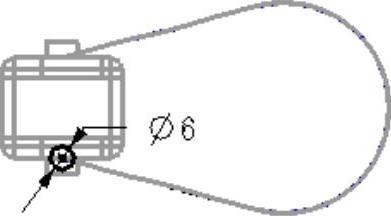

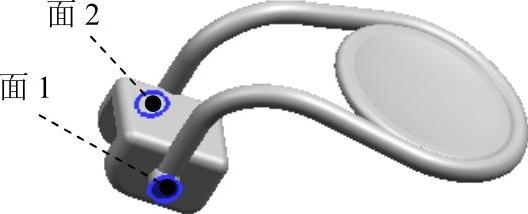

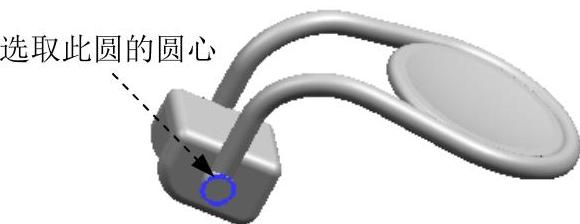

Step21.创建图9.2.27所示的零件特征——孔特征。选择下拉菜单命令（或单击按钮），系统弹出“孔”对话框；在下拉列表中选择选项，在下拉列表中选择选项；选取图9.2.28所示的面1为孔放置面，选取图9.2.29所示圆的圆心为指定点；在区域的文本框中输入值4，在下拉列表中选择选项；单击按钮，完成简单孔的创建。
