Step1.新建文件。选择下拉菜单命令，系统弹出“新建”对话框。在选项卡中选取模板类型为，在文本框中输入文件名称muzzler.prt，单击按钮，进入模型设计环境。

Step2.创建图8.2.1所示的草图1。选择下拉菜单命令，系统弹出“创建草图”对话框；选取XY基准平面为草图平面，单击“创建草图”对话框中的按钮；进入草图环境，绘制图8.2.1所示的草图1；选择下拉菜单命令（或单击按钮），退出草图环境。

Step3.创建图8.2.2所示的基准平面1。选择下拉菜单命令（或单击按钮），系统弹出“基准平面”对话框；在区域的下拉列表中选择选项，在绘图区选取YZ基准平面，在区域的文本框中输入值225，并单击“反向”按钮，定义X基准轴的负方向为参照方向；在“基准平面”对话框中单击按钮，完成基准平面1的创建。

Step4.创建图8.2.3所示的草图2。选择下拉菜单命令，系统弹出“创建草图”对话框。选取基准平面1为草图平面，绘制图8.2.3所示的草图2。选择下拉菜单命令（或单击按钮），退出草图环境。

图8.2.1 绘制草图1

图8.2.2 基准平面1

图8.2.3 绘制草图2

Step5.创建图8.2.4所示的草图3。选择下拉菜单命令，系统弹出“创建草图”对话框；单击按钮，选取ZX基准平面为草图平面，单击按钮；进入草图环境，绘制图8.2.4所示的草图3。选择下拉菜单命令或（在草图工具栏中单击“艺术样条”按钮），系统弹出“艺术样条”对话框；在“艺术样条”对话框的下拉列表中选择选项，绘制图8.2.4所示的样条曲线，在“艺术样条”对话框中单击按钮；双击图8.2.4所示的样条曲线，选择下拉菜单命令，在图形区显示草图曲线的曲率梳，拖动草图曲线控制点，使其曲率梳呈现图8.2.5所示的光滑形状；选择下拉菜单命令，取消曲率梳的显示，在“艺术样条”对话框中单击按钮；选择下拉菜单命令（或单击按钮），退出草图环境。

图8.2.4 绘制草图3

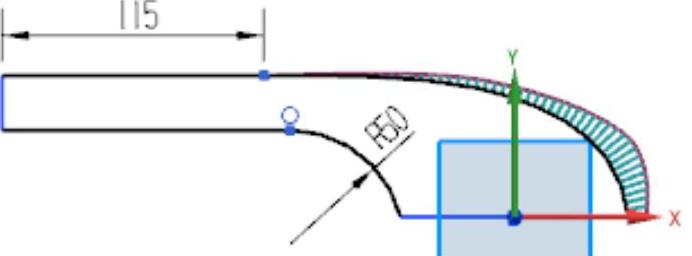

图8.2.5 曲率梳

注意：调整样条曲率时，应保证其曲率连续光滑，曲线构造质量的好坏直接关系到生成的曲面和实体的质量。

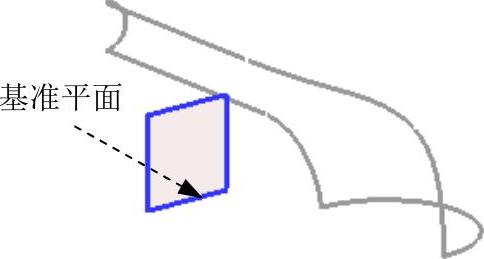

Step6.创建图8.2.6所示的基准平面2。选择下拉菜单命令（或单击按钮），系统弹出“基准平面”对话框；在下拉列表中选择选项；在绘图区选取YZ基准平面，在区域的文本框中输入值160；单击“反向”按钮，定义X基准轴的反方向为参照方向；单击对话框中的按钮，完成基准平面2的创建。

Step7.创建图8.2.7所示的草图4。选择下拉菜单命令，系统弹出“创建草图”对话框。选取基准平面2为草图平面，单击按钮，绘制图8.2.7所示的草图4。选择下拉菜单命令（或单击按钮），退出草图环境。

说明：在绘制草图4时，选择下拉菜单命令，分别选取基准平面2与草图3所绘制的两条曲线，所创建的交点为圆弧的两个端点。

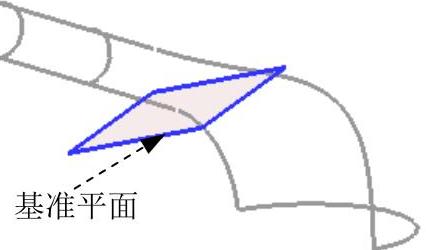

Step8.创建图8.2.8所示的基准平面3。选择下拉菜单命令（或单击按钮），系统弹出“基准平面”对话框；在下拉列表中选择选项，在下拉列表中选择选项；在绘图区选取图8.2.9所示的点1，然后再选取点2；单击对话框中的按钮，完成基准平面3的创建。

图8.2.6 基准平面2

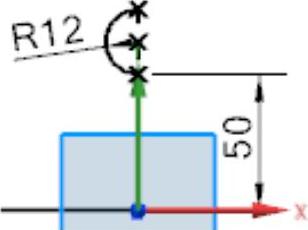

图8.2.7 绘制草图4

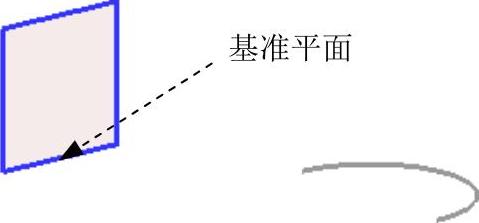

图8.2.8 基准平面3

Step9.创建图8.2.10所示的草图5。选择下拉菜单命令，系统弹出“创建草图”对话框。选取基准平面3为草图平面，单击按钮，绘制图8.2.10所示的草图5。选择下拉菜单命令（或单击按钮），退出草图环境。

说明：在绘制草图5时，选择下拉菜单命令，分别选取基准平面3与草图3所绘制的两条曲线，所创建的交点与圆弧的两个端点重合。

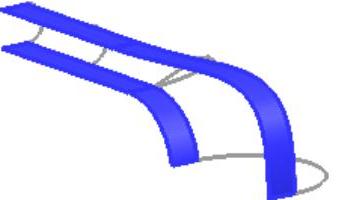

Step10.创建图8.2.11所示的拉伸特征。选择下拉菜单命令，系统弹出“拉伸”对话框；分别选取图8.2.12所示的两条曲线；定义YC基准轴的负方向为拉伸方向；在区域的下拉列表中选择选项，并在其下的文本框中输入值0；在区域的下拉列表中选择选项，并在其下的文本框中输入值20；在下拉列表中选择选项，其他参数采用系统默认设置；单击按钮，完成拉伸特征的创建。

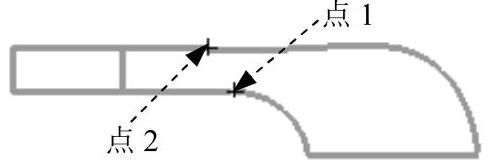

图8.2.9 定义基准平面3

图8.2.10 绘制草图5

图8.2.11 拉伸特征

Step11.创建图8.2.13所示的曲线网格特征。选择下拉菜单命令，系统弹出“通过曲线网格”对话框；选择图8.2.14所示的曲线1，单击鼠标中键后选取曲线2，单击中键确认；单击中键，选取图8.2.14所示的曲线3、曲线4、曲线5和曲线6，分别单击鼠标中键；在区域中的下拉列表中选择选项，并单击按钮，选取图8.2.15所示的面1；在下拉列表中选择选项，并单击按钮，选取图8.2.15所示的面2；其他参数采用系统默认设置；单击按钮，完成曲线网格特征的创建。

注意：在定义主曲线时，所选曲线的方向必须一致。

图8.2.12 定义拉伸特征

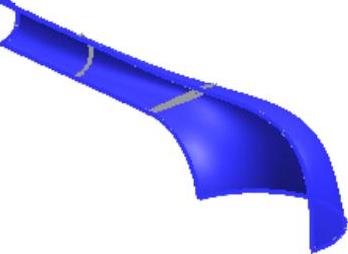

图8.2.13 曲线网格特征

图8.2.14 定义曲线网格特征

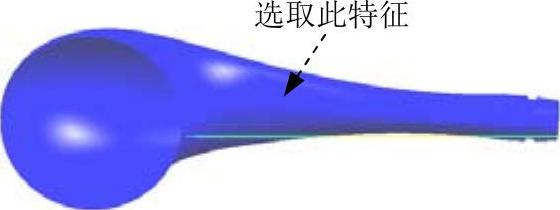

Step12.创建图8.2.16所示的镜像特征。选择下拉菜单命令（或单击按钮），系统弹出“镜像特征”对话框；选取Step11所创建的曲线网格特征为镜像特征；在镜像平面区域中单击按钮，选取ZX基准平面为镜像平面；单击按钮，完成镜像特征的创建。

Step13.创建曲面缝合特征1。选择下拉菜单命令，系统弹出“缝合”对话框；选取Step11所创建的曲线网格特征为缝合的目标片体；单击中键，选取镜像特征为缝合工具片体；在“缝合”对话框中单击按钮，完成缝合特征1的创建。

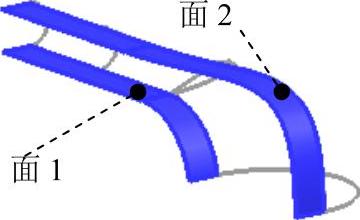

图8.2.15 选取相切面

图8.2.16 镜像特征

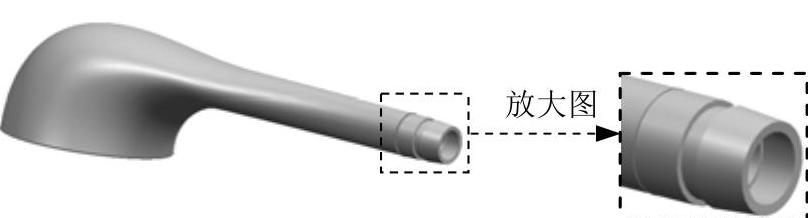

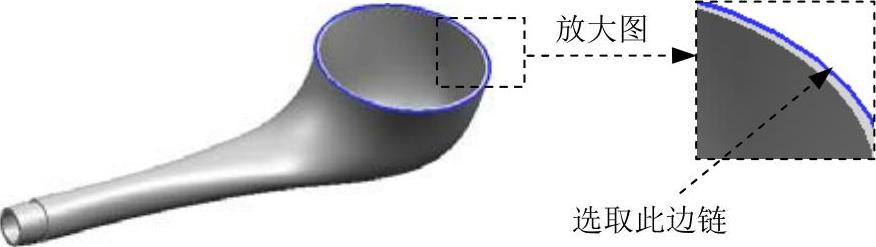

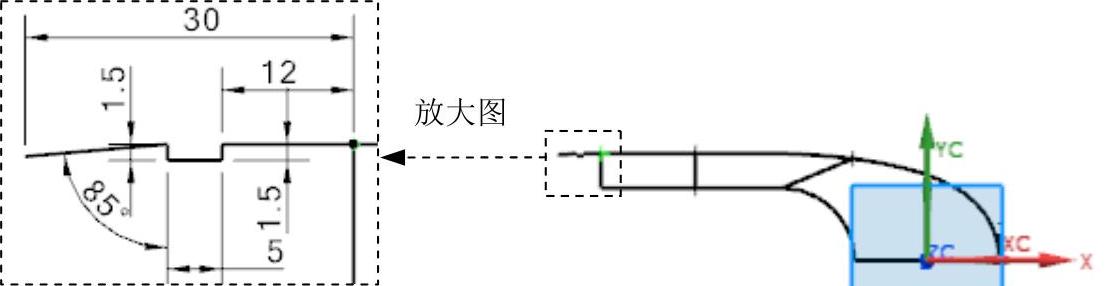

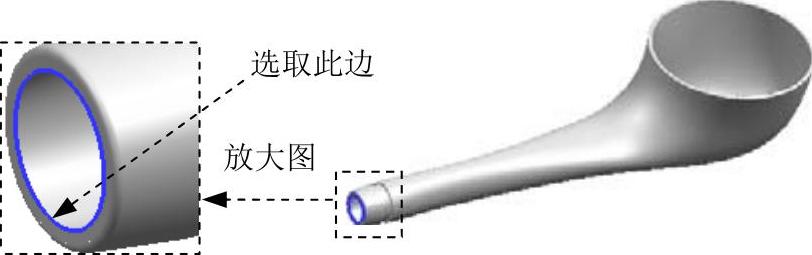

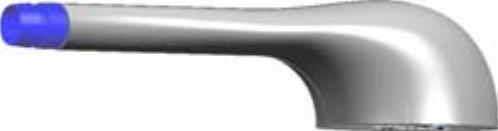

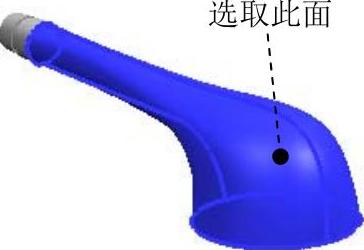

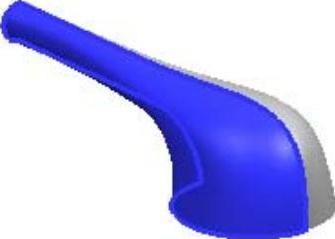

Step14.创建图8.2.17所示的回转特征。选择下拉菜单命令，系统弹出“回转”对话框；单击区域中的按钮，系统弹出“创建草图”对话框，选取ZX基准平面为草图平面，单击按钮，进入草图环境，绘制图8.2.18所示的截面草图，选择下拉菜单命令（或单击按钮），退出草图环境；在绘图区域中选取X基准轴为回转轴。激活，捕捉图8.2.3所示的草图2中的圆弧的圆心为指定点；在“回转”对话框区域的下拉列表中选择选项，并在其下的文本框中输入值0；在下拉列表中选择选项，并在其下的文本框中输入值360；在下拉列表中选择选项，在区域的下拉列表中选择选项，其他参数采用系统默认设置；单击按钮，完成回转特征的创建。
