Step1.新建文件。选择下拉菜单命令，系统弹出“新建”对话框。在选项卡的区域中选取模板类型为，在文本框中输入文件名称impeler.prt，单击按钮，进入建模环境。

Step2.创建图7.2.1所示的拉伸特征。选择下拉菜单命令（或单击按钮），系统弹出“拉伸”对话框；单击“拉伸”对话框中的“绘制截面”按钮，系统弹出“创建草图”对话框，选中复选框。单击按钮，选取XY基准平面为草图平面，单击按钮，进入草图环境，隐藏基准坐标系，绘制图7.2.2所示的截面草图，选择下拉菜单命令（或单击按钮），退出草图环境；在“拉伸”对话框区域的下拉列表中选择选项，并在其下的文本框中输入值0；在区域的下拉列表中选择选项，并在其下的文本框中输入值20；其他参数采用系统默认设置；单击按钮，完成拉伸特征的创建。

图7.2.1 拉伸特征

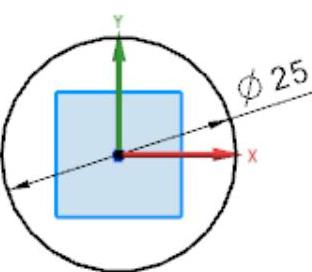

图7.2.2 绘制截面草图

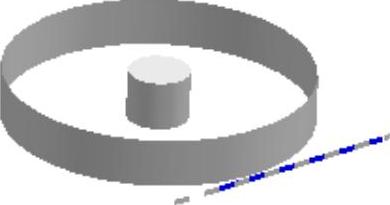

Step3.创建图7.2.3所示的偏置曲面特征。选择下拉菜单命令，系统弹出“偏置曲面”对话框；在“偏置1”文本框中输入偏置量值50，在绘图区域中选取图7.2.4所示的曲面，采用系统默认的偏置方向；单击“偏置曲面”对话框中的按钮，完成偏置曲面特征的创建。

Step4.创建图7.2.5所示的基准平面1。选择下拉菜单命令（或单击按钮），系统弹出“基准平面”对话框；在区域的下拉列表中选择选项，在绘图区选取ZX基准平面，在区域的文本框中输入值80；在“基准平面”对话框中单击按钮，完成基准平面1的创建。

图7.2.3 偏置曲面特征

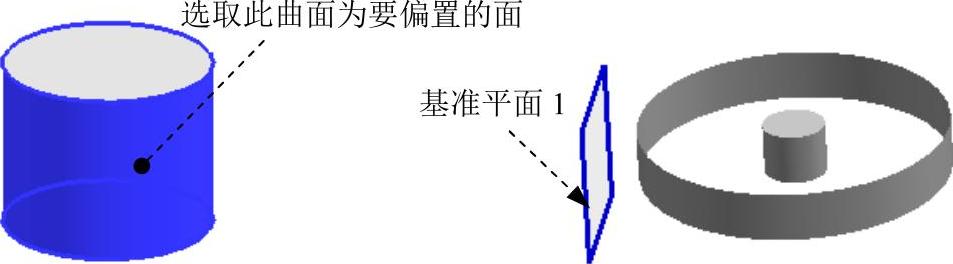

图7.2.4 定义偏置曲面特征图7.2.5基准平面1

Step5.创建图7.2.6所示的基准平面2。选择下拉菜单命令，系统弹出“基准平面”对话框。在区域的下拉列表中选择选项；在区域中单击按钮，选取Step4所创建的基准平面1为参考平面；在区域中单击按钮；在绘图区选取Z基准轴为通过轴；在区域的文本框中输入值60，其他参数采用系统默认设置。单击按钮，完成基准平面2的创建。

Step6.创建基准平面3。参照Step5的步骤，创建与基准平面1成-60°的基准平面3，结果如图7.2.6所示。

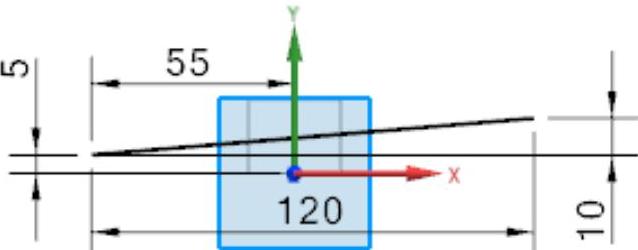

Step7.创建图7.2.7所示的草图1。选择下拉菜单命令，系统弹出“创建草图”对话框；选取Step4所创建的基准平面1为草图平面，单击按钮；进入草图环境，绘制图7.2.7所示的草图1；选择下拉菜单命令（或单击按钮），退出草图环境。

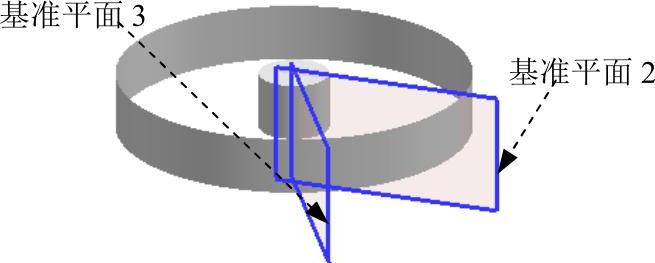

图7.2.6 基准平面2、3

图7.2.7 绘制草图1

Step8.创建图7.2.8所示的修剪曲线特征。选择下拉菜单命令，系统弹出“修剪曲线”对话框；选取Step7所创建的草图1为要修剪的曲线（尽量单击选择曲线的中间部分）；选取Step5所创建的基准平面2为第一个修剪边界，选取Step6所创建的基准平面3为第二个修剪边界；在区域的下拉列表中选择选项，在绘图区选取Z基准轴，采用系统默认的方向。在区域中选中、和复选框，其他参数采用系统默认设置；单击按钮，完成修剪曲线特征的创建；在部件导航器中双击选项，系统弹出“修剪曲线”对话框，在区域的下拉列表中选择选项。单击按钮，完成修剪曲线特征的编辑。

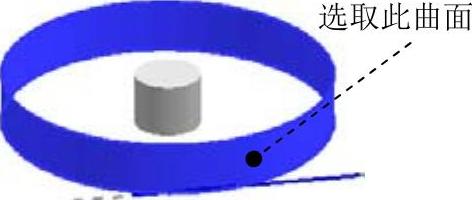

Step9.创建图7.2.9所示的投影曲线特征1。选择下拉菜单命令，系统弹出“投影曲线”对话框；在图形区选取Step8所创建的修剪曲线特征为投影曲线（可隐藏直线草图后再选取），单击中键确认；在图形区选取图7.2.10所示的曲面为投影曲面；在区域的下拉列表中选择选项，单击按钮，完成投影曲线特征1的创建。

图7.2.8 修剪曲线特征

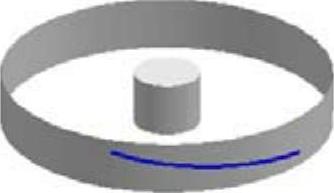

图7.2.9 投影曲线特征1

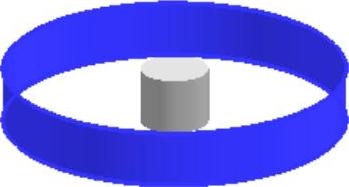

图7.2.10 选取投影曲面

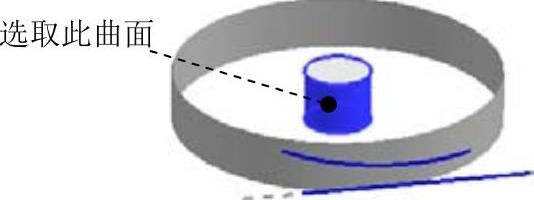

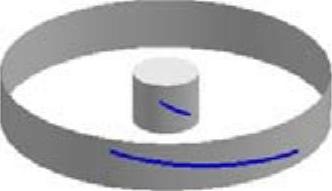

Step10.创建图7.2.11所示的投影曲线特征2。选择下拉菜单命令，系统弹出“投影曲线”对话框；在图形区选取Step8所创建的修剪曲线特征为投影曲线，单击中键确认；在图形区选取图7.2.12所示的曲面为投影曲面；在区域的下拉列表中选择选项，单击按钮，完成投影曲线特征2的创建。

图7.2.11 投影曲线特征2

图7.2.12 选取投影曲面

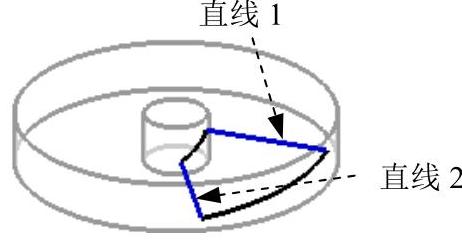

Step11.创建图7.2.13所示的直线特征1。选择下拉菜单命令，系统弹出“直线”对话框；在下拉列表中选取选项，在绘图区域中选取图7.2.14所示的端点1；在下拉列表中选取选项，在绘图区域中选取图7.2.14所示的端点；单击“直线”对话框中的按钮（或单击鼠标中键），完成直线特征1的创建。

Step12.创建图7.2.13所示的直线特征2。选择下拉菜单命令，系统弹出“直线”对话框；在下拉列表中选取选项，在绘图区域中选取图7.2.14所示的端点3；在下拉列表中选取选项，在绘图区域中选取图7.2.14所示的端点4；单击“直线”对话框中的按钮（或单击鼠标中键），完成直线特征2的创建。

图7.2.13 直线特征1、2

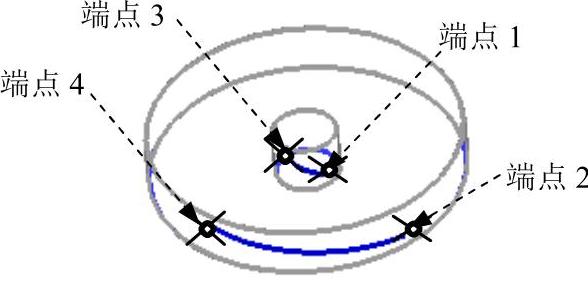

图7.2.14 定义曲线特征

Step13.创建图7.2.15所示的扫掠特征。选择下拉菜单命令，系统弹出“扫掠”对话框；在区域中单击按钮，在绘图区域中选取图7.2.16所示的曲线1，单击中键，选取曲线2；在区域中单击按钮，在绘图区域中选取图7.2.16所示的曲线3，单击中键，选取曲线4，其他参数采用系统默认设置；单击“扫掠”对话框中的按钮，完成扫掠特征的创建。

注意：定义扫掠特征时，所选取的扫掠截面和扫掠引导线的方向如图7.2.16所示。

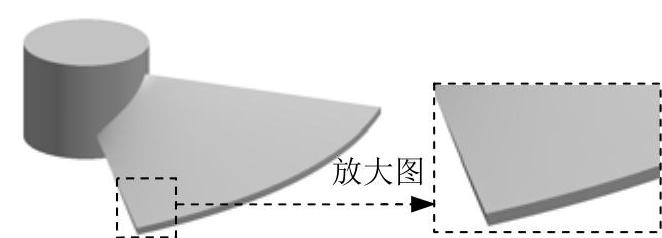

Step14.创建图7.2.17所示的加厚特征。选择下拉菜单命令，系统弹出“加厚”对话框；在区域中单击按钮，选取Step13所创建的扫掠特征为加厚对象；在文本框中输入值1.5，在文本框中输入值0，采用系统默认方向；单击按钮，完成加厚特征的创建。

图7.2.15 扫掠特征

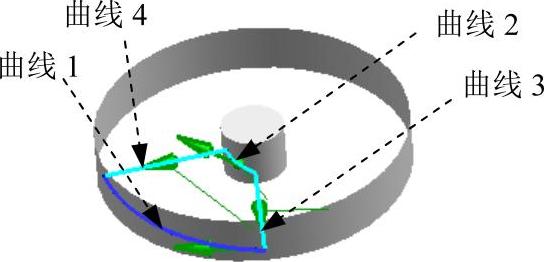

图7.2.16 定义扫掠特征

图7.2.17 加厚特征

Step15.单击绘图区左边的“部件导航器”按钮，在模型树中选择和选项并右击，在弹出的快捷菜单中选择命令，隐藏片体。

Step16.创建图7.2.18所示的边倒圆特征1。选择下拉菜单命令（或单击按钮），系统弹出“边倒圆”对话框；在区域中单击按钮，选择图7.2.18a所示的两条边为边倒圆参照，并在文本框中输入值8；单击按钮，完成边倒圆特征1的创建。

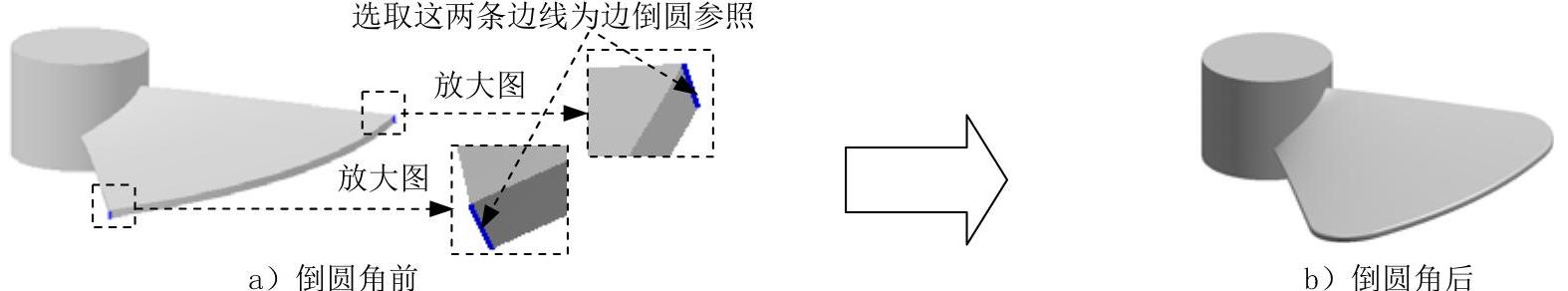

图7.2.18 边倒圆特征1

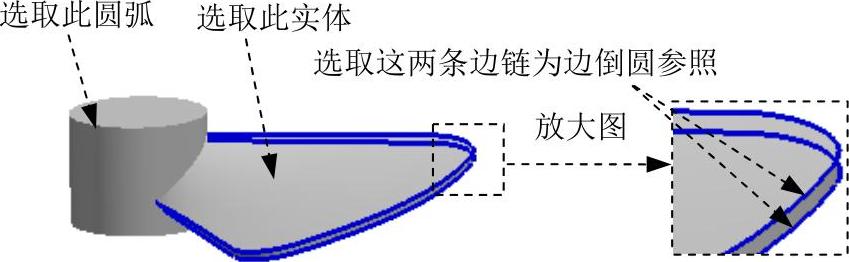

Step17.创建边倒圆特征2。选取图7.2.19所示的两条边链，圆角半径值为0.5。

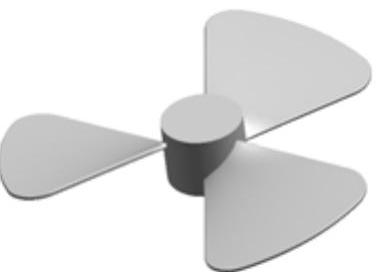

Step18.创建图7.2.20所示的移动对象特征。选择下拉菜单命令，系统弹出“移动对象”对话框；选取图7.2.19所示的实体为移动对象；在区域的下拉列表中选择选项，在下拉列表中选择选项，在后的下拉列表中选择选项，选取图7.2.19所示的圆弧，在文本框中输入值120；在结构区域选择单选项，在文本框中输入值1，在文本框中输入值2，单击按钮，完成对象的移动复制。
