Step1.新建文件。选择下拉菜单命令，系统弹出“新建”对话框。在选项卡的区域中选取模板类型为，在文本框中输入文件名称TOOTHBRUSH，单击按钮，进入建模环境。

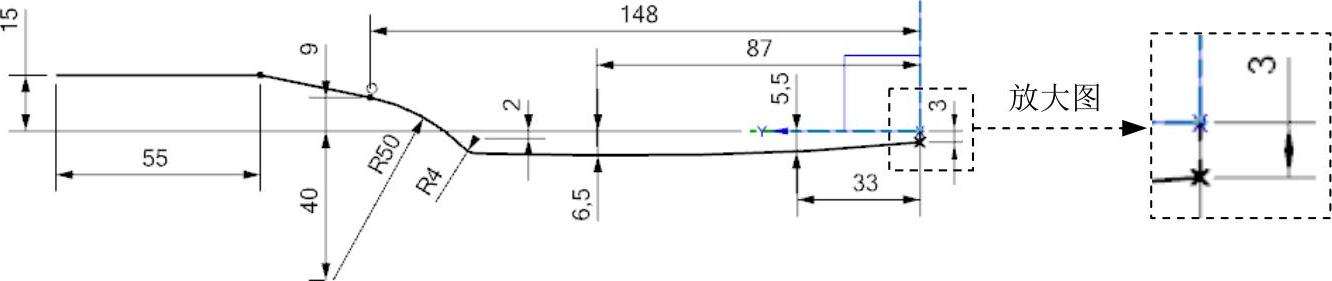

Step2.创建图6.2.1所示的草图1。选择下拉菜单命令；选取YZ基准平面为草图平面；进入草图环境绘制草图。绘制完成后单击按钮，完成草图1的创建。

图6.2.1 草图1

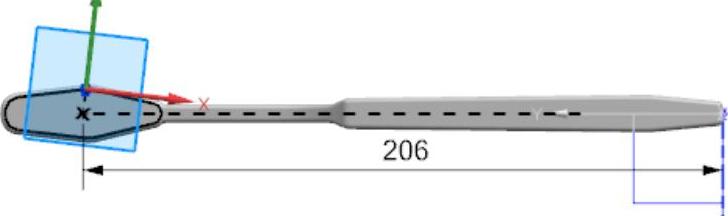

Step3.创建图6.2.2所示的草图2。选择下拉菜单命令；选取XY基准平面为草图平面；进入草图环境绘制草图。绘制完成后单击按钮，完成草图2的创建。

图6.2.2 草图2

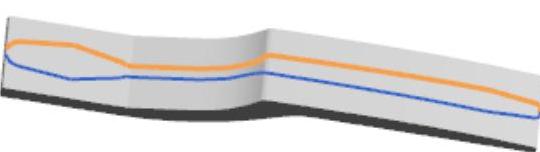

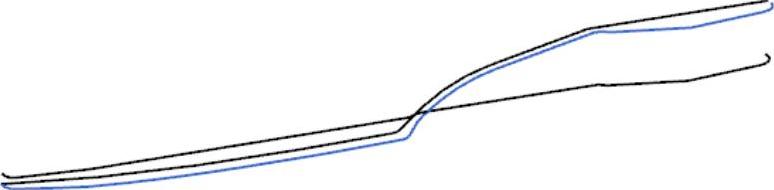

Step4.创建图6.2.3所示的零件特征——组合投影。选择下拉菜单命令；依次选取图6.2.1所示的草图1和图6.2.2所示的草图2，并分别单击中键确认，完成组合投影的创建。

图6.2.3 组合投影

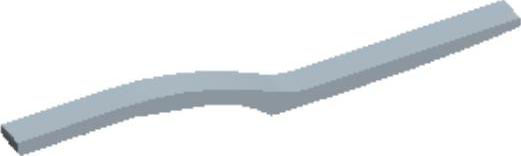

Step5.创建图6.2.4所示的零件特征——拉伸特征1。选择下拉菜单命令，系统弹出“拉伸”对话框。选取YZ平面为草图平面，选中区域的复选框，绘制图6.2.5所示的截面草图；在下拉列表中选择选项，在区域的下拉列表中选择选项，并在其下的文本框中输入值20，单击按钮，完成拉伸特征1的创建。

图6.2.4 拉伸特征1

图6.2.5 截面草图

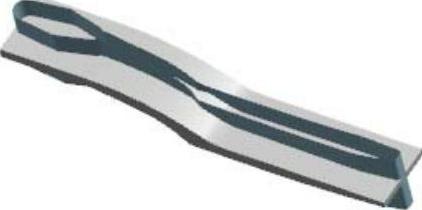

Step6.创建图6.2.6所示的零件特征——镜像。选择下拉菜单命令，在绘图区中选取图6.2.3所示的组合投影特征为要镜像的特征。在区域中单击按钮，在绘图区中选取YZ基准平面作为镜像平面。单击按钮，完成镜像特征的创建。

图6.2.6 镜像特征

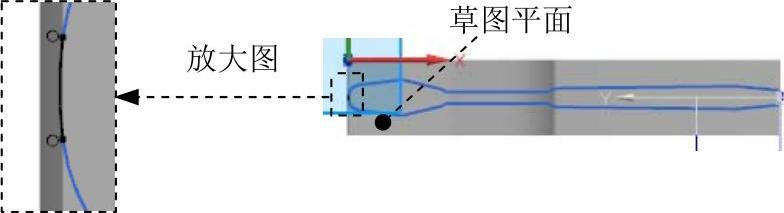

Step7.创建图6.2.7所示的草图3。选择下拉菜单命令；选取图6.2.7所示的平面为草图平面；进入草图环境，绘制草图。绘制完成后单击按钮，完成草图3的创建。

图6.2.7 草图3

Step8.创建图6.2.8所示的零件特征——拉伸特征2。选择下拉菜单命令，系统弹出“拉伸”对话框。绘制图6.2.9所示的截面草图；在下拉列表中选择选项，在区域的下拉列表中选择选项，并在其下的文本框中输入值20，单击按钮，完成拉伸特征2的创建。

图6.2.8 拉伸特征2

图6.2.9 截面草图

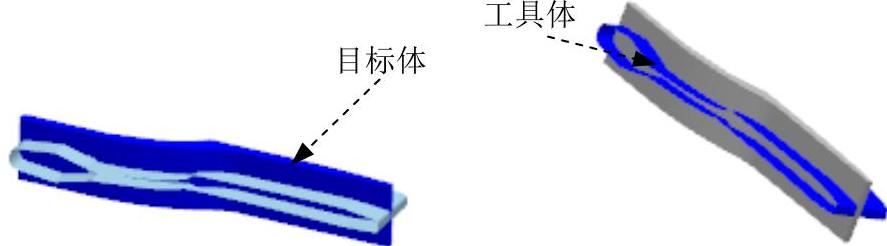

Step9.创建图6.2.10所示的修剪特征。选择下拉菜单命令，在绘图区选取图6.2.11所示的特征为目标体，单击中键；选取工具体，单击中键；单击按钮，完成修剪特征的创建。

图6.2.10 修剪特征

图6.2.11 定义参照体

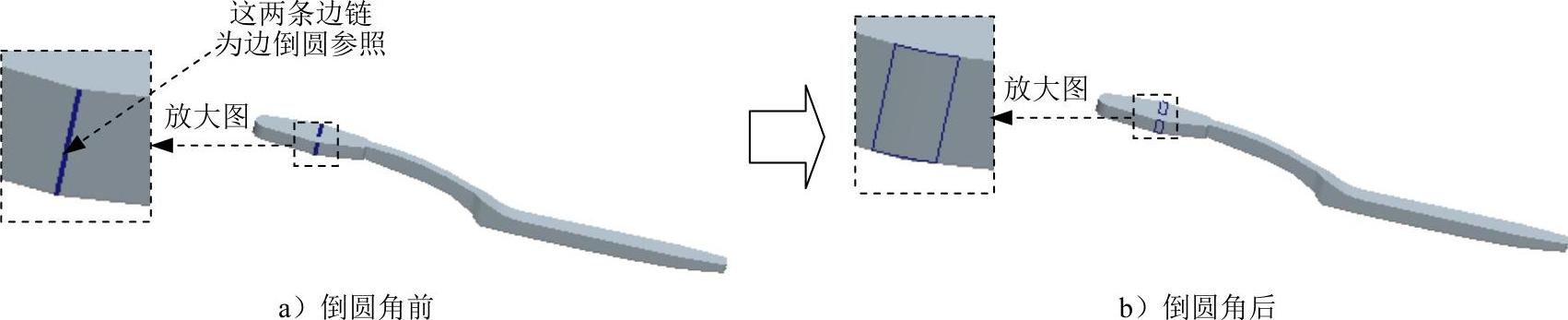

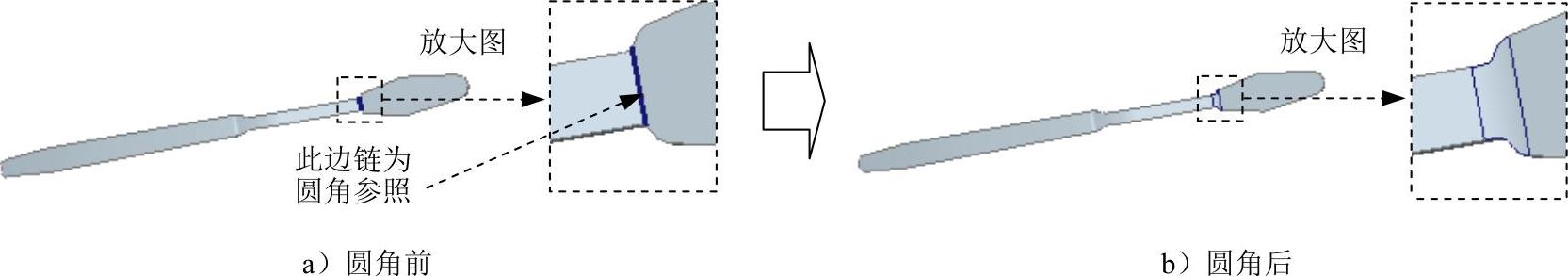

Step10.创建边倒圆特征1。选择下拉菜单命令，在区域中单击按钮，选择图6.2.12所示的边链为边倒圆参照，并在文本框中输入值10。单击按钮，完成边倒圆特征1的创建。

图6.2.12 边倒圆特征1

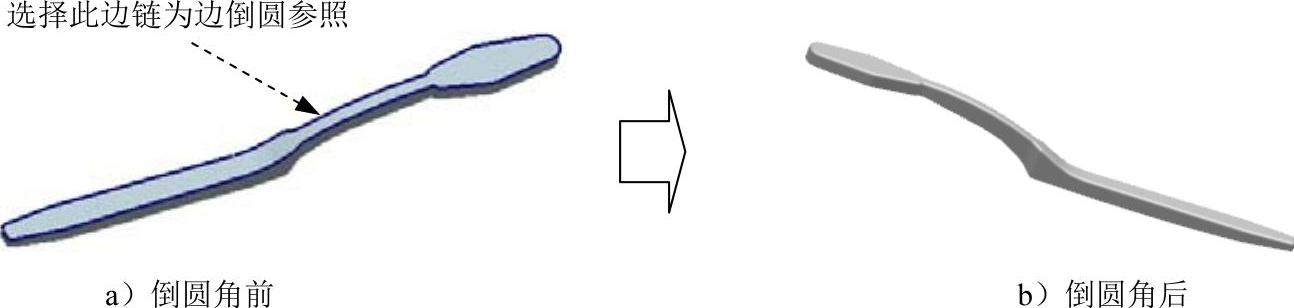

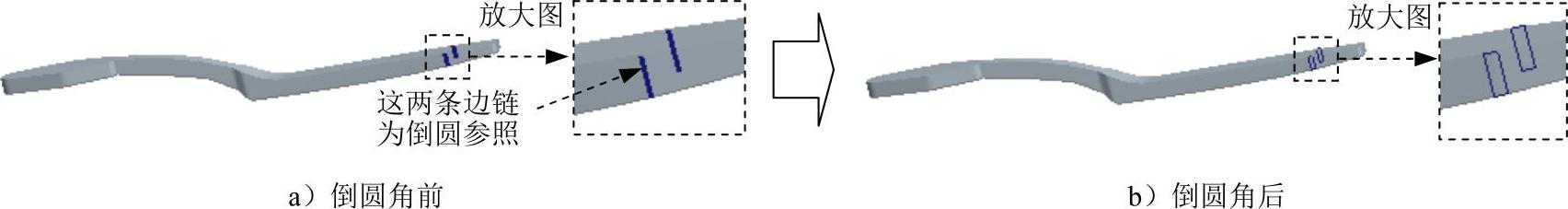

Step11.创建边倒圆特征2。选择图6.2.13所示的边链为边倒圆参照，并在文本框中输入值4。单击按钮，完成边倒圆特征2的创建。

图6.2.13 边倒圆特征2

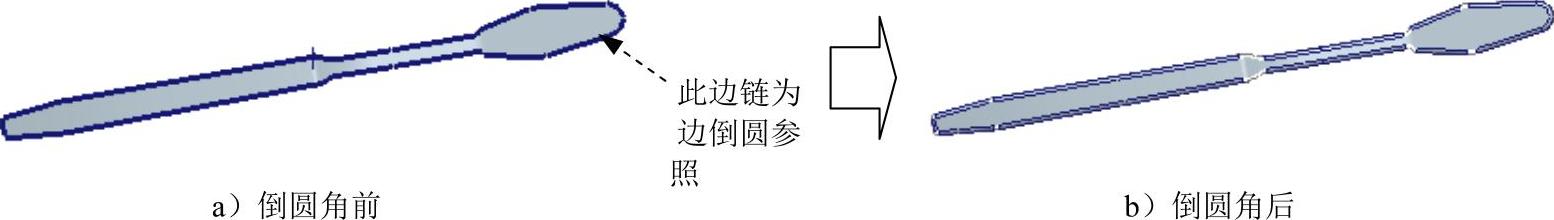

Step12.创建边倒圆特征3。选择图6.2.14所示的边链为边倒圆参照，并在文本框中输入值1.5。单击按钮，完成边倒圆特征3的创建。

图6.2.14 边倒圆特征3

Step13.创建边倒圆特征4。选择图6.2.15所示的边链为边倒圆参照，并在文本框中输入值20。单击按钮，完成边倒圆特征4的创建。

图6.2.15 边倒圆特征4

Step14.创建边倒圆特征5。选择图6.2.16所示的边链为边倒圆参照，并在文本框中输入值1.5。单击按钮，完成边倒圆特征5的创建。

图6.2.16 边倒圆特征5

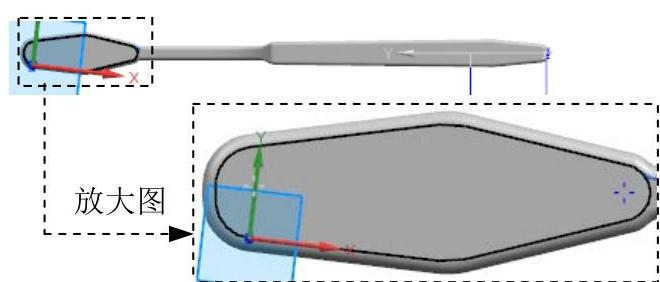

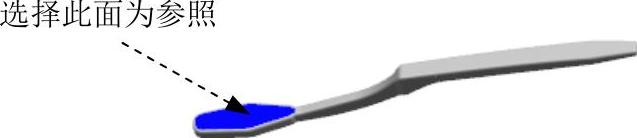

Step15.创建图6.2.17所示的草图4。选择下拉菜单命令；选取图6.2.18所示的平面为草图平面，进入草图环境绘制草图，绘制完成后单击按钮，完成草图4的创建。

图6.2.17 草图4

图6.2.18 定义草图平面

Step16.创建图6.2.19所示的孔特征。选择下拉菜单命令。在下拉列表中选择选项，选取图6.2.20所示的点为定位点，在“孔”对话框区域的下拉列表中选择选项，在文本框中输入值2，在文本框中输入值3，在区域的下拉列表框中选择选项，采用系统默认的求差对象。对话框中的其他参数设置保持系统默认；单击按钮，完成孔特征的创建。

图6.2.19 孔特征

图6.2.20 定位点

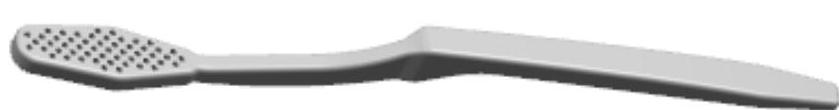

Step17.创建图6.2.21所示的阵列特征。选择下拉菜单命令，在绘图区选取图6.2.19所示的孔特征为要形成图样的特征。在“对特征形成图样”对话框区域的下拉列表中选择选项。在下拉列表中选择选项。选中复选框，在文本框中输入值1，在下拉列表中选择选项，在文本框中输入值3。对话框中的其他参数设置保持系统默认；单击按钮，完成阵列特征的创建。

图6.2.21 阵列特征

Step18.保存零件模型。选择下拉菜单命令，即可保存零件模型。
