Step1.新建模型文件。选择下拉菜单命令，系统弹出“新建”对话框。在选项卡中选取模板类型为；在文本框中输入文件名称lighter；单击按钮，进入建模环境。

Step2.创建图5.2.1所示的草图1。

（1）选择命令。选择下拉菜单命令，系统弹出“创建草图”对话框。

（2）定义草图平面。单击按钮，选取XY平面为草图平面，选中区域的复选框，单击按钮。

（3）进入草图环境，绘制图5.2.2所示的草图1。

图5.2.1 草图1（建模环境）

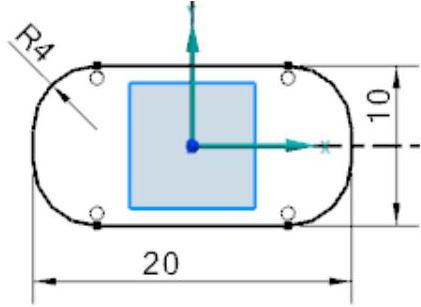

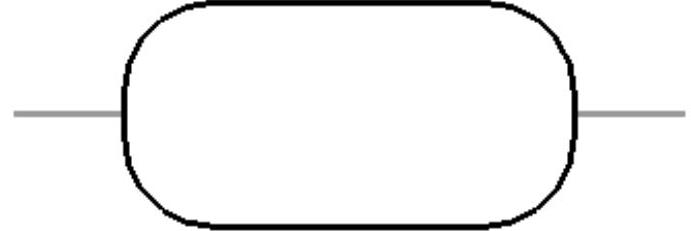

图5.2.2 草图1（草图环境）

（4）单击按钮，退出草图环境。

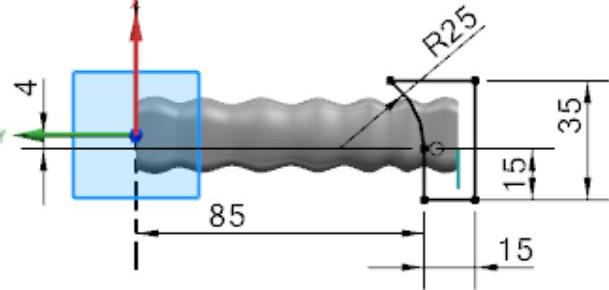

Step3.创建图5.2.3所示的草图2。选择下拉菜单命令；选取ZX基准平面为草图平面，取消选中区域的复选框；选取X轴为草图水平参考方向，绘制图5.2.4所示的截面草图，单击按钮，退出草图环境。

图5.2.3 草图2（建模环境）

图5.2.4 草图2（草图环境）

Step4.创建图5.2.5所示的镜像几何体。选择下拉菜单命令，系统弹出“镜像几何体”对话框。选择草图2为要生成的镜像几何体特征，选择YZ平面为镜像平面；单击按钮，完成镜像几何体的创建。

Step5.创建图5.2.6所示的基准平面1。

（1）选择下拉菜单命令，系统弹出“基准平面”对话框。

（2）在“基准平面”对话框区域的下拉列表中选择选项。

（3）选取图5.2.7所示的点1（镜像曲线的端点）；在区域的下拉列表中选择选项；其他参数采用系统默认设置值。

（4）在“基准平面”对话框中单击按钮，完成基准平面1的创建。

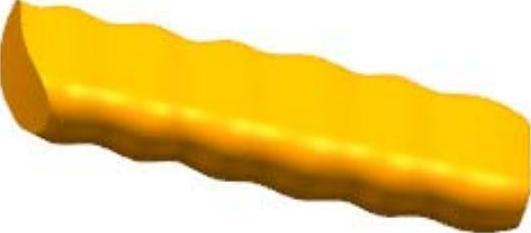

图5.2.5 镜像几何体

图5.2.6 基准平面1

图5.2.7 选取参考点

Step6.创建图5.2.8所示的草图3。选择下拉菜单命令；选取基准平面1为草图平面；选取X轴为草图水平参考方向，绘制图5.2.9所示的截面草图（草图3是将草图1投影得到的）。

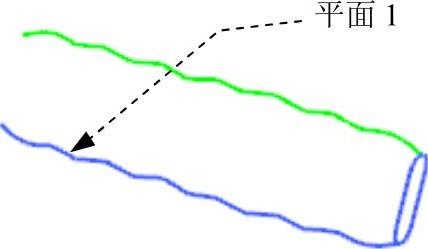

图5.2.8 草图3（建模环境）

图5.2.9 草图3（草图环境）

Step7.创建图5.2.10所示的零件特征——扫掠特征。

（1）选择下拉菜单命令，系统弹出“扫掠”对话框。

（2）依次选取图5.2.11所示的曲线1和曲线2为截面曲线，并分别单击中键确认；再次单击中键，此时区域的选择曲线按钮被按下，选取图5.2.11所示的曲线3为引导线1，再次单击中键，选取图5.2.11所示的曲线4为引导线2，并单击中键确认；其他参数采用系统默认设置值。

（3）在“扫掠”对话框中单击按钮，完成扫掠特征的创建。

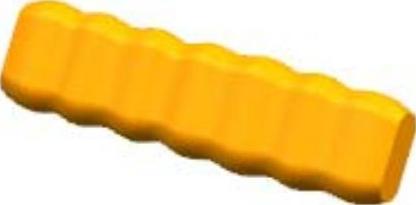

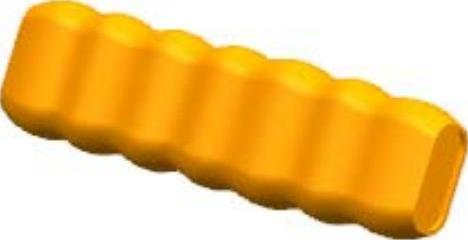

图5.2.10 扫掠特征

图5.2.11 选取扫掠曲线

Step8.创建图5.2.12所示的零件特征——拉伸特征1。选择下拉菜单命令（或单击按钮），系统弹出“拉伸”对话框；选取图5.2.13所示的平面为草图平面，绘制图5.2.14所示的截面草图；在下拉列表中选择选项；在“拉伸”对话框区域的下拉列表中选择选项，并在其下的文本框中输入值0；在区域的下拉列表中选择选项，并在其下的文本框中输入值1；在区域的下拉列表框中选择选项，采用系统默认的求差对象；单击按钮，完成拉伸特征1的创建。

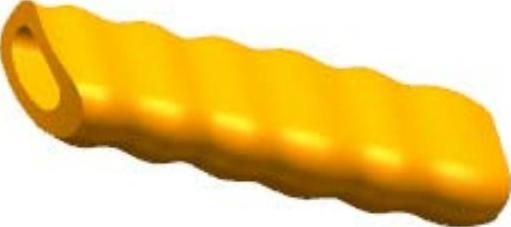

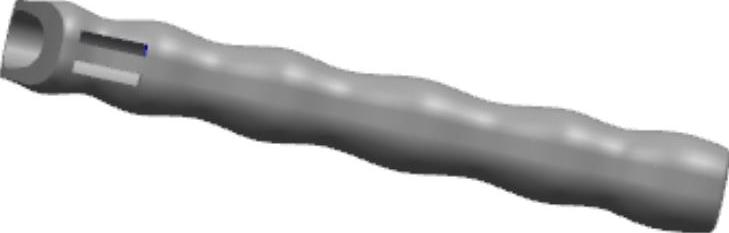

图5.2.12 拉伸特征1

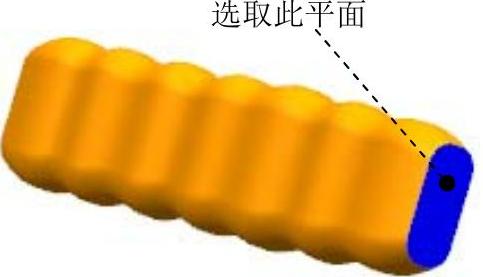

图5.2.13 选取草图平面

图5.2.14 截面草图

Step9.创建图5.2.15b所示的边倒圆特征1。

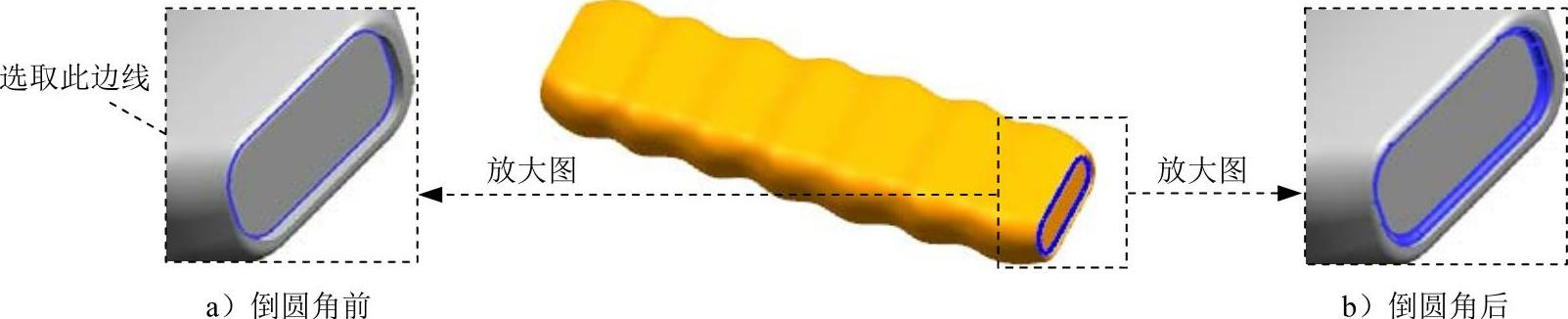

图5.2.15 边倒圆特征1

（1）选择命令。选择下拉菜单命令（或单击按钮），系统弹出“边倒圆”对话框。

（2）在区域中单击按钮，选择图5.2.15a所示的边线为边倒圆参照，并在文本框中输入值1。

（3）单击按钮，完成边倒圆特征1的创建。

Step10.创建图5.2.16b所示的边倒圆特征2。选择下拉菜单命令；选择图5.2.16a所示的边线为边倒圆参照，并在文本框中输入值0.5；单击按钮，完成边倒圆特征2的创建。

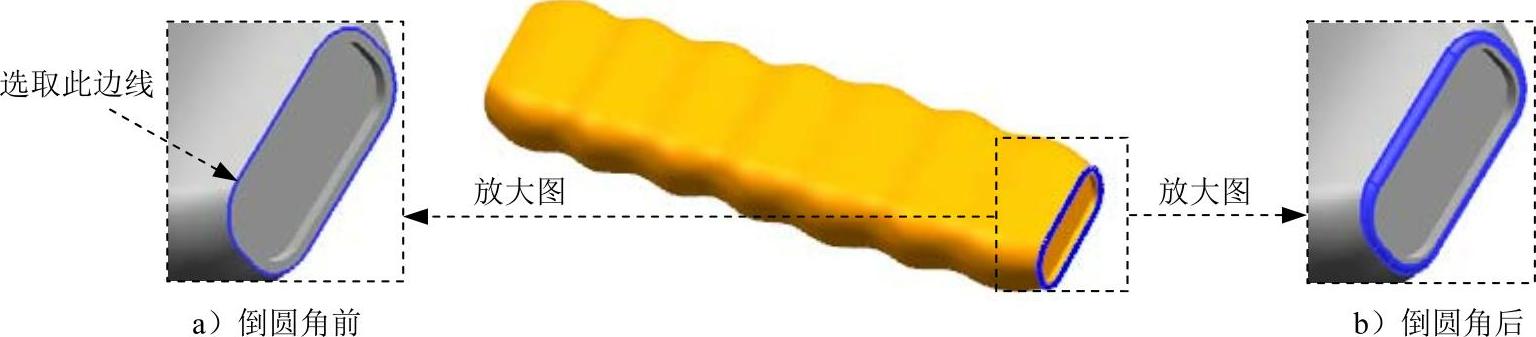

图5.2.16 边倒圆特征2

Step11.创建图5.2.17所示的零件特征——拉伸特征2。选择下拉菜命令；选取ZX基准平面为草图平面，绘制图5.2.18所示的截面草图；在下拉列表中选择选项；在“拉伸”对话框区域的下拉列表中选择选项；在区域的下拉列表中选择选项；在区域的下拉列表中选择选项，采用系统默认的求差对象；单击按钮，完成拉伸特征2的创建。

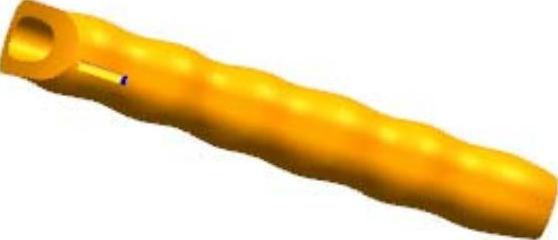

图5.2.17 拉伸特征2

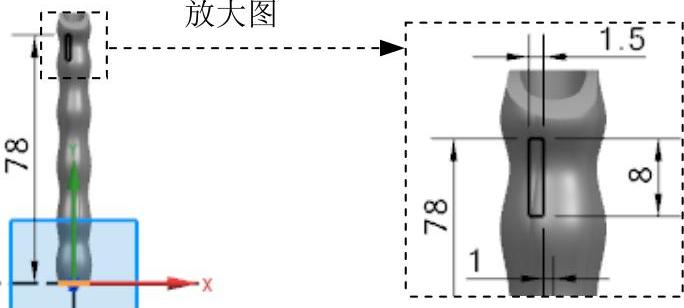

图5.2.18 截面草图

Step12.创建图5.2.19所示的零件特征——拉伸特征3。选择下拉菜单命令；选取图5.2.20所示的平面为草图平面，绘制图5.2.21所示的截面草图；在下拉列表中选择选项；在“拉伸”对话框区域的下拉列表中选择选项，并在其下的文本框中输入值0；在区域的下拉列表中选择选项，并在其下的文本框中输入值80；在区域的下拉列表中选择选项，采用系统默认的求差对象；单击按钮，完成拉伸特征3的创建。

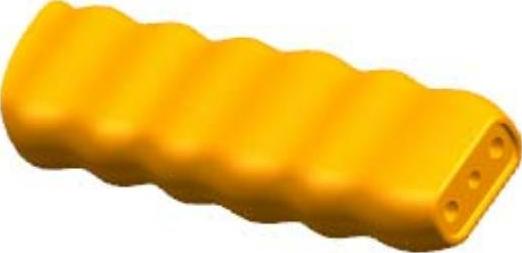

图5.2.19 拉伸特征3

图5.2.20 选取草图平面

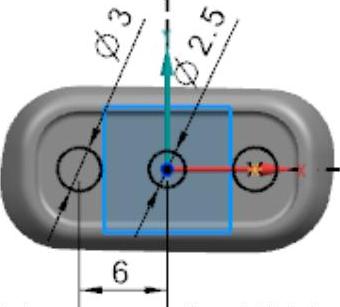

图5.2.21 截面草图

Step13.创建图5.2.22所示的零件特征——拉伸特征4。选择下拉菜单命令；选取图5.2.23所示的平面为草图平面，绘制图5.2.24所示的截面草图；在下拉列表中选择选项；在“拉伸”对话框区域的下拉列表中选择选项，并在其下的文本框中输入值0；在区域的下拉列表中选择选项；在区域的下拉列表中选择选项，采用系统默认的求差对象；单击按钮，完成拉伸特征4的创建。

图5.2.22 拉伸特征4

图5.2.23 选取草图平面

图5.2.24 截面草图

Step14.创建图5.2.25所示的零件特征——拉伸特征5。选择下拉菜单命令；选取YZ基准平面为草图平面，绘制图5.2.26所示的截面草图；在区域的下拉列表中选择选项；在“拉伸”对话框区域的下拉列表中选择选项，并在其下的文本框中输入值0；在区域的下拉列表中选择选项，在区域的下拉列表中选择选项，采用系统默认的求差对象；单击按钮，完成拉伸特征5的创建。
