Step1.新建文件。选择下拉菜单命令，系统弹出“新建”对话框。在选项卡的区域中选取模板类型为，在文本框中输入文件名称clocksurface，单击按钮，进入建模环境。

Step2.创建图4.2.1所示的旋转特征。选择命令（或单击按钮），系统弹出“旋转”对话框；单击区域中的按钮，系统弹出“创建草图”对话框，选取ZX基准平面为草图平面，选中区域的复选框，单击按钮，进入草图环境，绘制图4.2.2所示的截面草图，选择下拉菜单命令（或单击按钮），退出草图环境；在绘图区域中选取ZC基准轴为旋转轴；在“旋转”对话框区域的下拉列表中选择选项，并在其下的文本框中输入值0，在下拉列表中选择选项，并在其下的文本框中输入值360；在下拉列表中选择选项，其他参数采用系统默认设置；单击按钮，完成旋转特征的创建。

图4.2.1 旋转特征

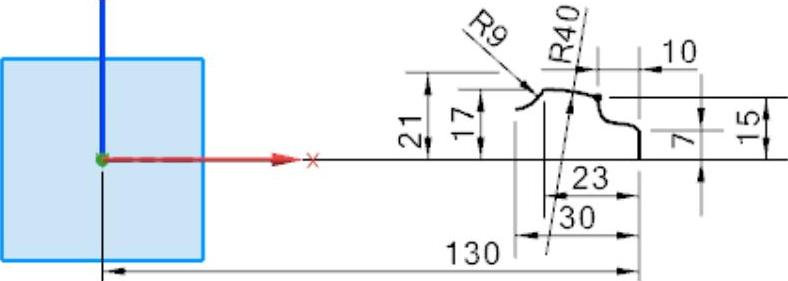

图4.2.2 截面草图

Step3.创建图4.2.3所示的草图1。选择下拉菜单命令，系统弹出“创建草图”对话框；选取XY基准平面为草图平面，取消选中区域的复选框，单击按钮；进入草图环境，绘制图4.2.3所示的草图1；选择下拉菜单命令（或单击按钮），退出草图环境。

Step4.创建图4.2.4所示的投影曲线特征1。选择下拉菜单命令，系统弹出“投影曲线”对话框；在图形区选取Step3所创建的草图1为投影曲线，单击中键确认；在图形区选取图4.2.5所示的曲面为投影曲面；在区域的下拉列表中选择选项，在其下的下拉列表中选择选项；单击按钮，完成投影曲线特征1的创建。

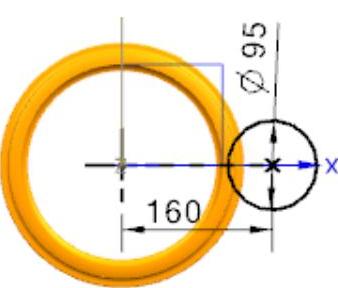

图4.2.3 草图1

图4.2.4 投影曲线特征1

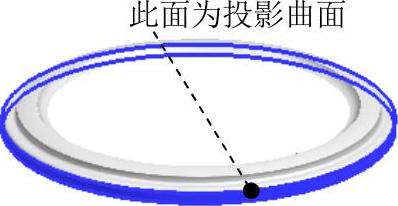

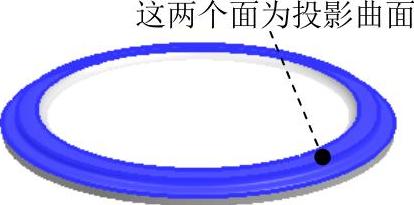

图4.2.5 定义投影曲面

Step5.创建图4.2.6所示的草图2。选择下拉菜单命令，系统弹出“创建草图”对话框；选取YZ基准平面为草图平面，单击“创建草图”对话框中的按钮；进入草图环境，绘制图4.2.6所示的草图2；选择下拉菜单命令（或单击按钮），退出草图环境。

Step6.创建图4.2.7所示的投影曲线特征2。选择下拉菜单命令，系统弹出“投影曲线”对话框；在图形区选取Step5所创建的草图2为投影曲线，单击中键确认；在图形区选取图4.2.8所示的曲面为投影曲面；在区域的下拉列表中选择选项，在其下的下拉列表中选择选项；单击按钮，完成投影曲线2的创建。

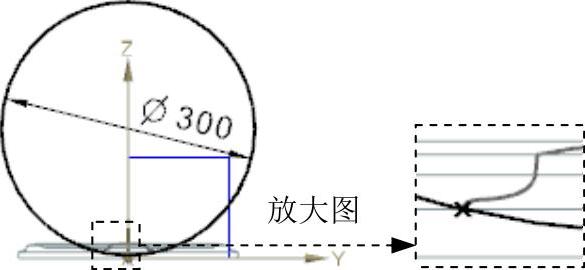

图4.2.6 草图2

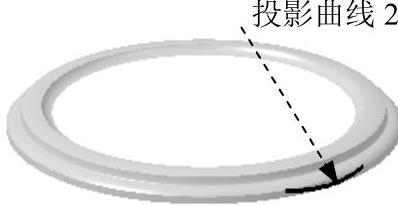

图4.2.7 投影曲线特征2

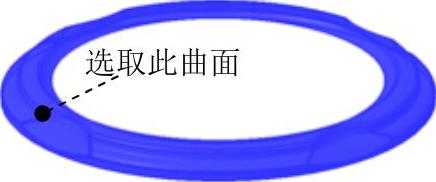

图4.2.8 定义投影曲面

Step7.创建图4.2.9所示的阵列几何体特征1。选择下拉菜单命令，系统弹出“阵列几何体”对话框；在对话框的下拉列表中选择选项，选取Step4和Step6所创建的投影曲线特征1和2，在对话框的区域中单击后面的按钮，选择ZC轴为旋转轴；单击后面的按钮，选取默认的原点为中心点；在对话框区域的下拉列表中选择选项，然后在文本框中输入阵列数量为4，在文本框中输入阵列角度值为90；单击按钮，完成阵列几何体特征1的创建。

Step8.创建图4.2.10所示的修剪特征。选择下拉菜单命令（或单击按钮），系统弹出“修剪片体”对话框；选取Step2所创建的旋转特征为修剪的目标体；依次选取图4.2.11所示的投影曲线为修剪边界；在区域的下拉列表中选择选项，在区域中选取单选项；单击按钮，完成曲面的修剪。

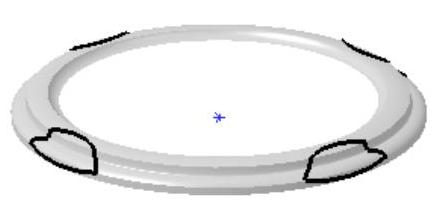

图4.2.9 阵列几何体特征1

图4.2.10 修剪特征

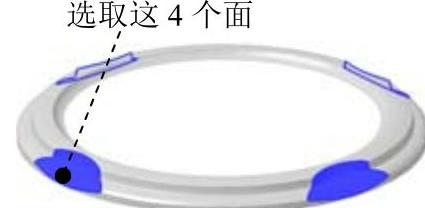

图4.2.11 定义修剪对象

Step9.创建图4.2.12所示的网格曲面特征。选择下拉菜单命令（或在“曲面”工具栏中单击“通过曲线网格”按钮），系统弹出“通过曲线网格”对话框；选择图4.2.13a所示的曲线串1，单击鼠标中键后选取曲线串2，并单击中键确认。再次单击中键后，选取图4.2.13b所示的曲线串3，单击鼠标中键后选取曲线串4，并单击中键确认；单击按钮，完成网格曲面特征的创建。

说明：在定义主曲线和交叉曲线时，注意调整方向，如图4.2.13所示。

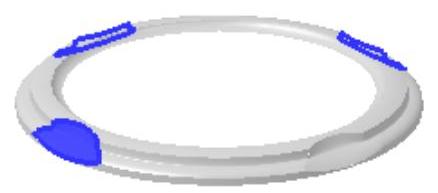

图4.2.12 网格曲面特征

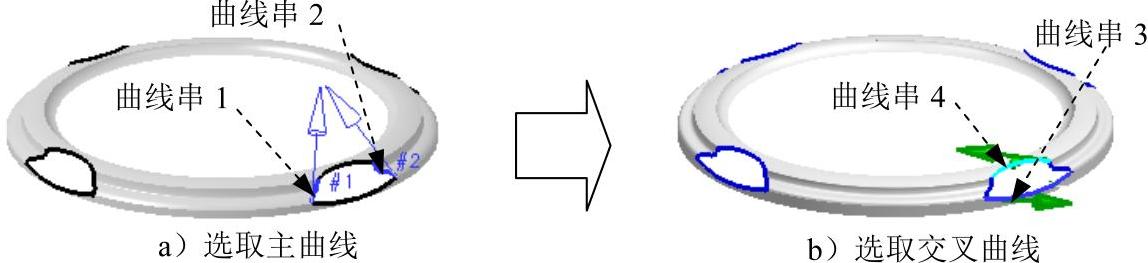

图4.2.13 定义网格曲面

Step10.创建图4.2.14所示的阵列几何体特征2。选择下拉菜单命令，系统弹出“阵列几何体”对话框；在对话框的下拉列表中选择选项，选取Step9所创建的网格曲面特征，在对话框的区域中单击后面的按钮，选择ZC轴为旋转轴；单击后面的按钮，选取默认的原点为中心点；在对话框区域的下拉列表中选择选项，然后在文本框中输入阵列数量为4，在文本框中输入阵列角度值为90；单击按钮，完成阵列几何体2的创建。
