Step1.新建文件。选择下拉菜单命令，系统弹出“新建”对话框。在选项卡的区域中选取模板类型为，在文本框中输入文件名称knob，单击按钮，进入建模环境。

Step2.创建图3.2.1所示的零件基础特征——拉伸特征1。

（1）选择命令。选择下拉菜单命令（或单击按钮），系统弹出“拉伸”对话框。

（2）单击“拉伸”对话框中的“绘制截面”按钮，系统弹出“创建草图”对话框。

①定义草图平面。单击按钮，选取YZ平面为草图平面，选中区域的复选框，单击按钮。

②进入草图环境，绘制图3.2.2所示的截面草图。

③单击按钮，退出草图环境。

（3）确定拉伸开始值和结束值。在下拉列表中选择选项；在区域的下拉列表中选择选项，并在其下的文本框中输入值0；在区域的下拉列表中选择选项，并在其下的文本框中输入值20；其他参数采用系统默认设置值。

（4）单击“拉伸”对话框中的按钮，完成拉伸特征1的创建。

图3.2.1 拉伸特征1

图3.2.2 截面草图

Step3.创建图3.2.3所示的零件特征——拔模特征。

（1）选择命令。选择下拉菜单命令（或单击按钮），系统弹出“拔模”对话框。

（2）在区域中选择选项，在下拉列表中选择选项；选取图3.2.4所示的面为拔模固定面，选取图3.2.5所示的面为要拔模的面，在文本框中输入值10。

（3）单击按钮，完成拔模特征的创建。

图3.2.3 拔模特征

图3.2.4 定义拔模固定面

图3.2.5 定义要拔模的面

Step4.创建图3.2.6所示的零件特征——拉伸特征2。选择下拉菜单命令，系统弹出“拉伸”对话框。选取YZ平面为草图平面，选取Z轴为草图水平参考方向，取消选中区域的复选框，绘制图3.2.7所示的截面草图；在下拉列表中选择选项；在区域的下拉列表中选择选项，并在其下的文本框中输入值0，在区域的下拉列表中选择选项，并在其下的文本框中输入值5，在区域的下拉列表中选择选项，采用系统默认的求和对象。单击按钮，完成拉伸特征2的创建。

图3.2.6 拉伸特征2

图3.2.7 截面草图

Step5.创建图3.2.8所示的基准平面1。

（1）选择命令。选择下拉菜单命令（或单击按钮），系统弹出“基准平面”对话框。

（2）定义基准平面参照。在区域的下拉列表框中选择选项。在绘图区域中选取XY基准平面，在文本框中输入值35，其他参数采用系统默认设置值。

（3）在“基准平面”对话框中单击按钮，完成基准平面1的创建。

Step6.创建图3.2.8所示的基准平面2。选择下拉菜单命令（或单击按钮），系统弹出“基准平面”对话框。在区域的下拉列表中选择选项，在绘图区选取XY基准平面，在文本框中输入值35，并单击“反向”按钮；单击按钮，完成基准平面2的创建。

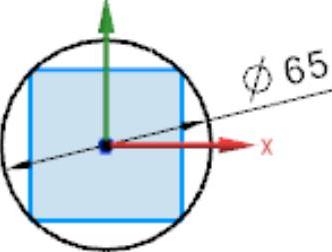

Step7.创建图3.2.9所示的草图1。

（1）选择命令。选择下拉菜单命令，系统弹出“创建草图”对话框。

（2）定义草图平面。在绘图区中选取XY基准平面为草图平面，并单击“反向”按钮；选取Y轴为草图水平参考方向，单击“创建草图”对话框中的按钮。

（3）进入草图环境，绘制图3.2.9所示的草图1。

（4）单击按钮，退出草图环境。

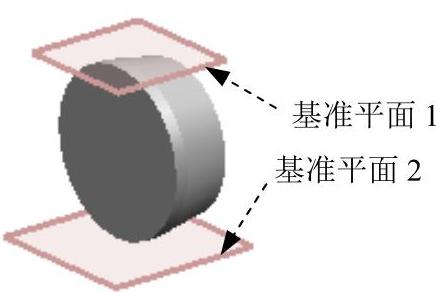

图3.2.8 基准平面

图3.2.9 草图1

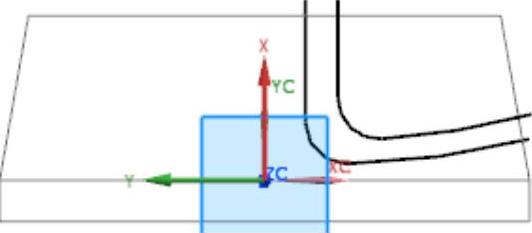

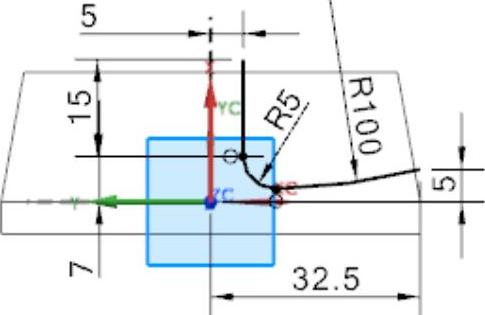

Step8.创建图3.2.10所示的草图2。选择下拉菜单命令，在绘图区选取基准平面2为草图平面，绘制图3.2.10所示的草图2。

图3.2.10 草图2

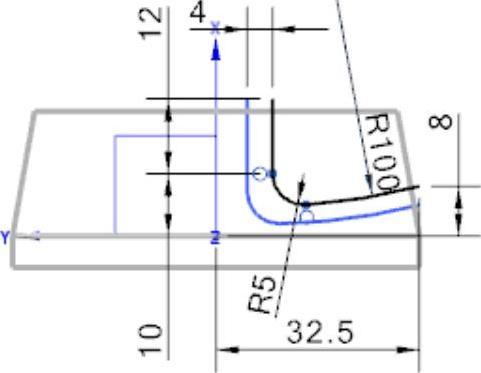

Step9.创建图3.2.11所示的草图3。选择下拉菜单命令，在绘图区选取基准平面1为草图平面，绘制图3.2.11所示的草图3。

说明：草图3是通过命令将草图2投影绘制而成的。

Step10.创建图3.2.12所示的零件特征——网格曲面。

图3.2.11 草图3

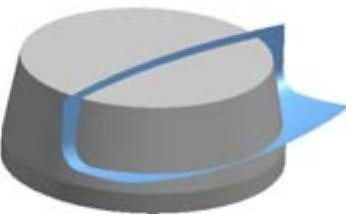

图3.2.12 网格曲面特征

（1）选择命令。选择下拉菜单命令（或单击按钮），系统弹出“通过曲线组”对话框。

（2）定义截面曲线组。在绘图区域中依次选取草图3、草图1和草图2。

（3）单击“通过曲线组”对话框中的按钮，完成网格曲面特征的创建。

Step11.创建图3.2.13所示的零件特征——修剪体。

（1）选择命令。选择下拉菜单命令（或单击按钮），系统弹出“修剪体”对话框。

（2）定义修剪体。选取整个实体模型为目标体，在绘图区单击中键，选取网格曲面特征为刀具体，单击“反向”按钮，使其修剪结果如图3.2.13b所示。

（3）单击“修剪体”对话框中的按钮，完成修剪体特征的创建。

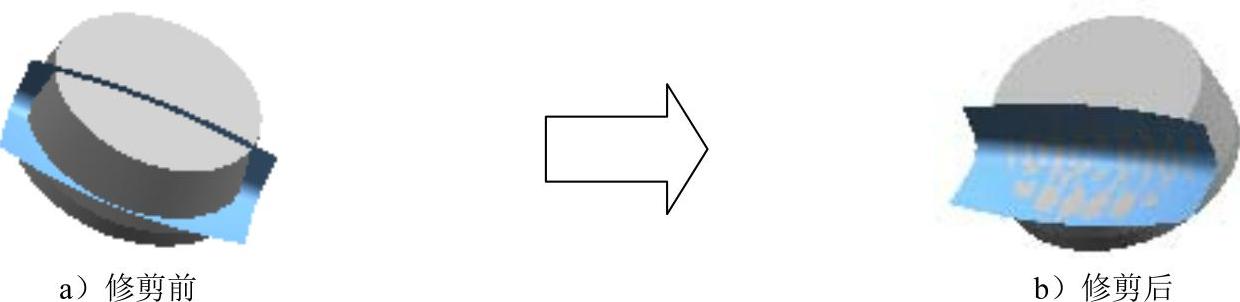

图3.2.13 修剪体特征

Step12.创建图3.2.14所示的零件特征——镜像（隐藏曲面特征）。

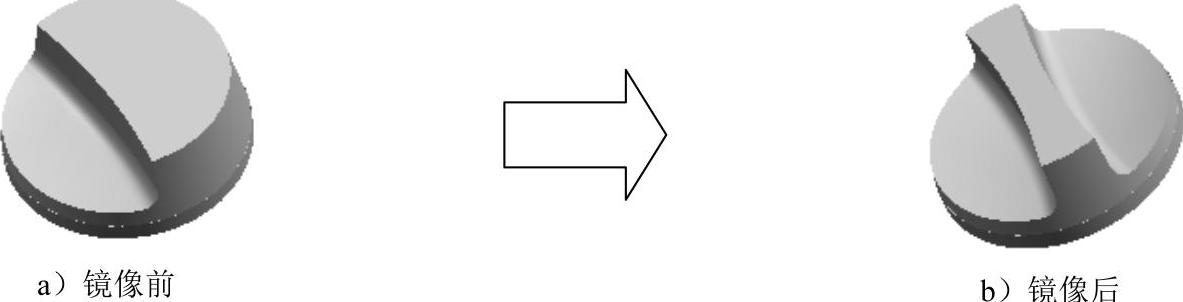

图3.2.14 镜像特征

（1）选择命令。选择下拉菜单命令（或单击按钮），系统弹出“镜像特征”对话框。

（2）定义镜像特征。选取图3.2.14b所示的修剪体特征为镜像特征。

（3）定义镜像平面。在绘图区域中选取ZX基准平面为镜像平面。

（4）单击“镜像特征”对话框中的按钮，完成镜像特征的创建。

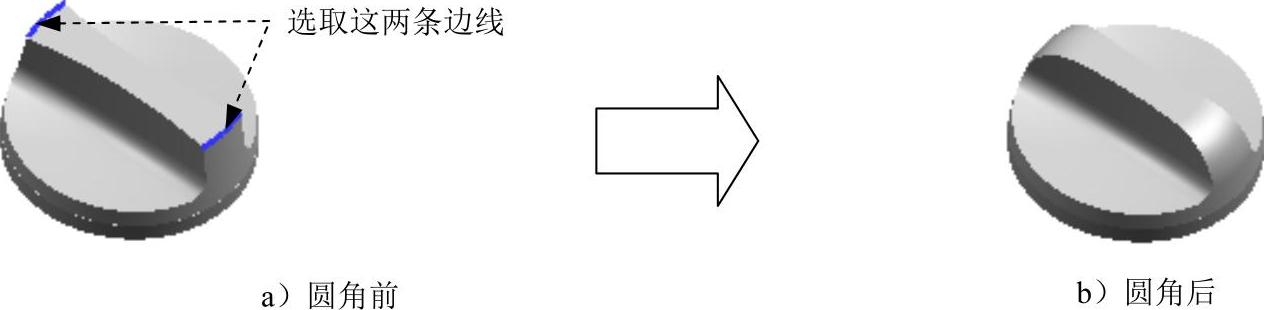

Step13.创建图3.2.15所示的边倒圆特征1。

（1）选择命令。选择下拉菜单命令（或单击按钮），系统弹出“边倒圆”对话框。

（2）在区域中单击按钮，选择图3.2.15a所示的两条边线为倒圆角参照，并在文本框中输入值15。

（3）单击按钮，完成边倒圆特征1的创建。

图3.2.15 边倒圆特征1

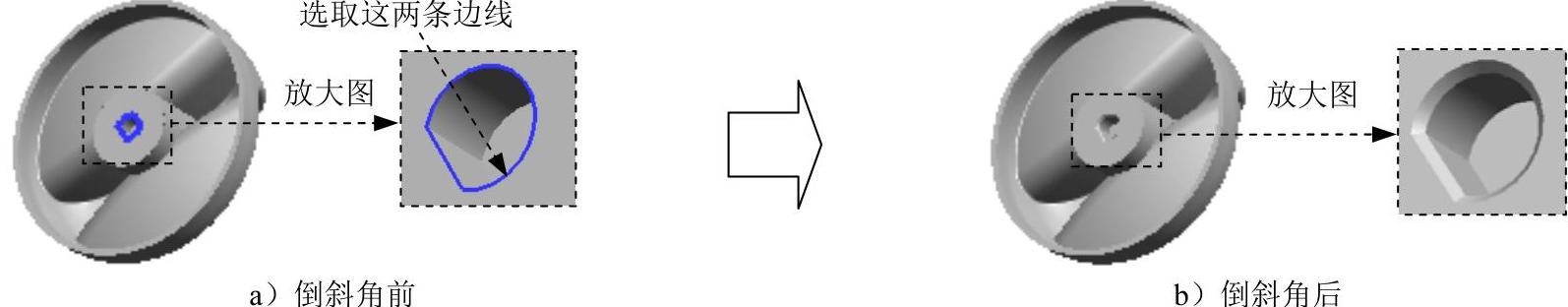

Step14.创建图3.2.16所示的边倒圆特征2。选取图3.2.16a所示的两条边链为边倒圆参照，并在文本框中输入值2，完成边倒圆特征2的创建。

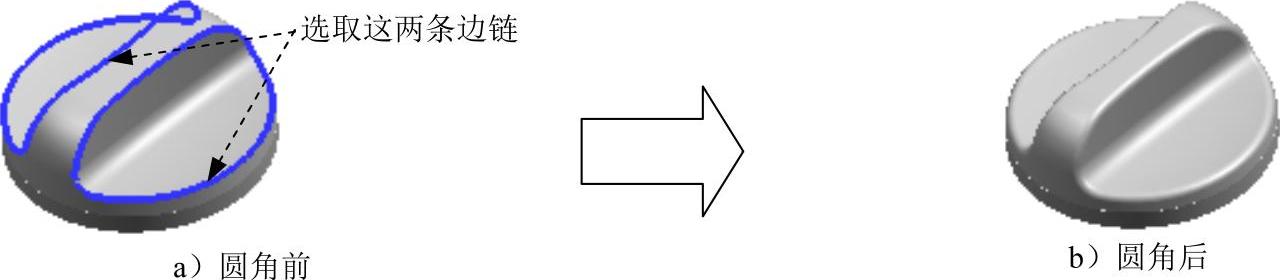

图3.2.16 边倒圆特征2

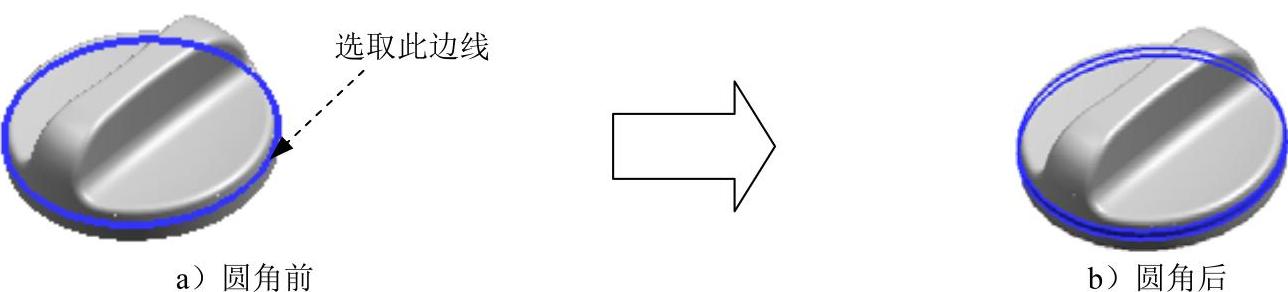

Step15.创建图3.2.17所示的边倒圆特征3。选取图3.2.17a所示的边线为倒圆角参照，并在文本框中输入值15，完成边倒圆特征3的创建。

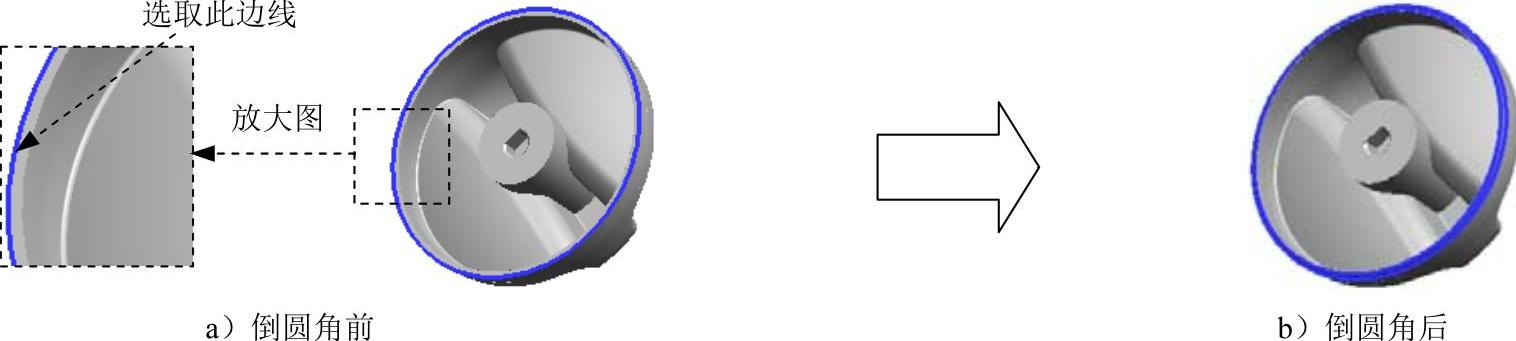

图3.2.17 边倒圆特征3

Step16.创建图3.2.18所示的零件特征——抽壳。

（1）选择命令。选择下拉菜单命令（或单击按钮），系统弹出“抽壳”对话框。

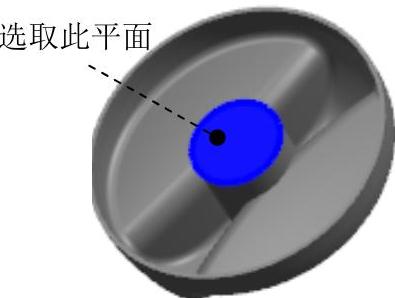

（2）在区域中单击按钮，选择图3.2.19所示的面为移除面，并在文本框中输入值1。

（3）单击按钮，完成抽壳特征的创建。

图3.2.18 抽壳特征

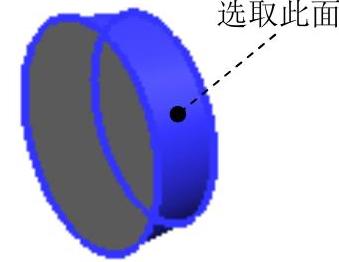

图3.2.19 定义移除面

Step17.创建图3.2.20所示的零件特征——拉伸特征3。选择下拉菜单命令，系统弹出“拉伸”对话框。选取YZ基准平面为草图平面，绘制图3.2.21所示的截面草图。在下拉列表中选择选项；在区域的下拉列表中选择选项，并在其下的文本框中输入值-5。在区域的下拉列表中选择选项，在区域中选择选项，采用系统默认的求和对象。

图3.2.20 拉伸特征3

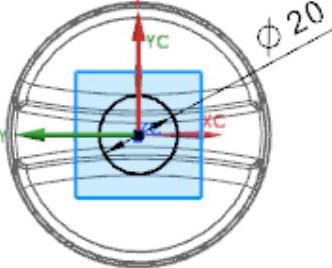

图3.2.21 截面草图

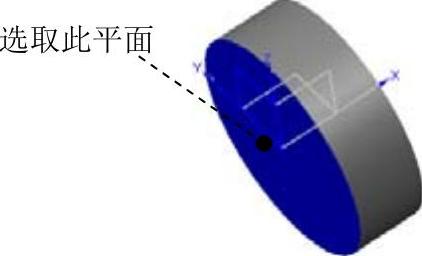

Step18.创建图3.2.22所示的零件特征——拉伸特征4。选择下拉菜单命令，系统弹出“拉伸”对话框。选取图3.2.23所示的面为草图平面，绘制图3.2.23所示的截面草图。在下拉列表中选择选项；在区域的下拉列表中选择选项，并在其下的文本框中输入值5，在区域的下拉列表中选择选项，并在其下的文本框中输入值0；在区域中选择选项，采用系统默认的求差对象。
