轴系部件设计任务书优化改良
【摘要】：表22-3锥齿轮传动输入轴的轴系部件主要设计参数图1-10 横焊缝a）正常横焊缝 b）泪滴形横焊缝注：滚动轴承的寿命为10 000h，工作温度小于120℃，有轻微冲击。撰写设计计算说明书1份，主要包括输入轴的设计计算，轴承类型选择和寿命计算以及键连接的校核计算等。
机械设计大作业任务书No.2
学生姓名______________学号______________专业______________指导教师______________
1.设计项目：直齿圆柱齿轮传动输出轴的轴系部件设计。其轴系部件的结构如图22-1所示，滚动轴承用脂润滑。
2.原始数据：由指导教师按表22-1选定。

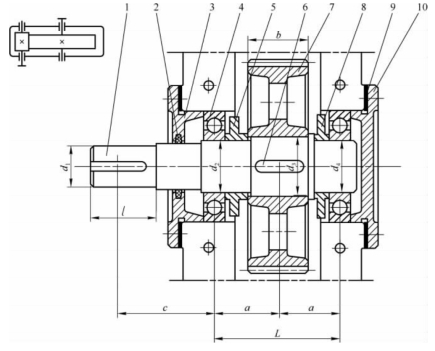

图22-1 直齿圆柱齿轮传动输出轴的轴系结构
1—输出轴；2—密封圈；3—轴承透盖；4—深沟球轴承； 5、8—封油环；6—键；7—输出大齿轮；9—调整垫片；10—轴承闷盖
3.设计任务：
（1）绘制直齿圆柱齿轮传动输出轴的轴系部件装配工作图1张（A2幅面），比例为1∶1。
（2）撰写设计计算说明书1份，主要包括输出轴的设计计算，轴承类型选择和寿命计算以及键连接的校核计算等。
4.设计期限：___________年______月_______日至__________年_________月_______日

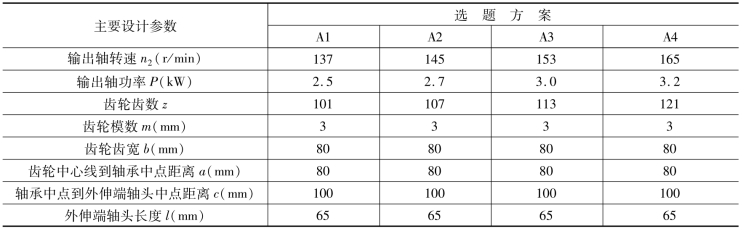

表22-1 直齿圆柱齿轮传动输出轴的轴系部件主要设计参数
注：滚动轴承的寿命为10 000h，工作温度小于120℃，有轻微冲击。
机械设计大作业任务书No.3
学生姓名______________学号______________专业______________指导教师______________
题目B.一级斜齿圆柱齿轮减速器输出轴的轴系部件设计
1.设计项目：斜齿圆柱齿轮传动输出轴的轴系部件设计。其轴系部件的结构如图22-2所示，滚动轴承用油润滑。
2.原始数据：由指导教师按表22-2选定。
图22-2 斜齿圆柱齿轮传动输出轴的轴系结构
1—轴承闷盖；2—调整垫片；3—圆锥滚子轴承；4—输出大齿轮；5、11—键；6—套筒；7—轴承透盖；8—密封圈；9—定位套；10—输出轴

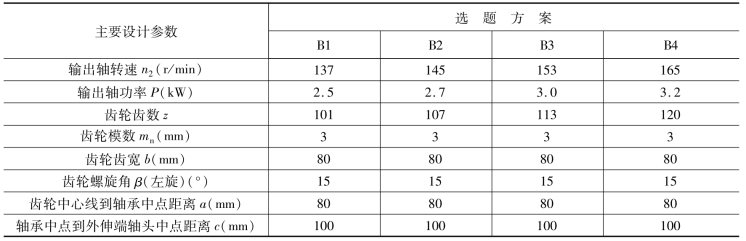

表22-2 斜齿圆柱齿轮传动输出轴的轴系部件主要设计参数
注：滚动轴承的寿命为10 000h，工作温度小于120℃，有轻微冲击。
3.设计任务：
（1）绘制斜齿圆柱齿轮传动输出轴的轴系部件装配工作图1张（A2幅面），比例为1∶1。
（2）撰写设计计算说明书1份，主要包括输出轴的设计计算，轴承类型选择和寿命计算以及键连接的校核计算等。
4.设计期限：__________年______月_______日至__________年______月_______日
机械设计大作业任务书No.4
学生姓名______________学号______________专业______________指导教师______________
题目C.圆锥-圆柱齿轮减速器小锥齿轮输入轴的轴系部件设计
1.设计项目：锥齿轮传动输入轴轴系部件设计。轴系部件结构见图22-3，滚动轴承用脂润滑。

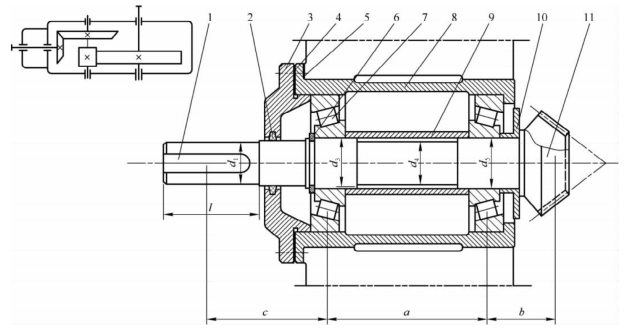

图22-3 锥齿轮传动输入轴的轴系结构
1—键；2—密封圈；3—轴承透盖；4、5—调整垫片；6—轴用弹性挡圈；7—圆锥滚子轴承；8—套杯；9—定位套；10—封油环；11—锥齿轮轴
2.原始数据：由指导教师按表22-3选定。

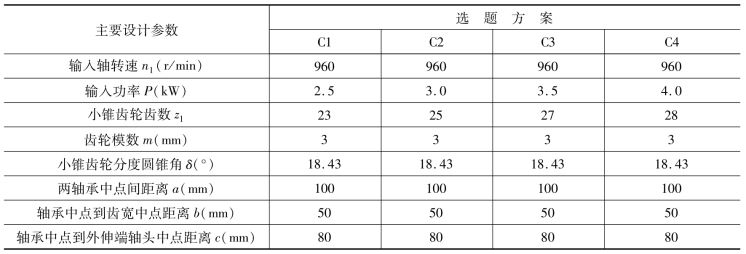

表22-3 锥齿轮传动输入轴的轴系部件主要设计参数
注：滚动轴承的寿命为10 000h，工作温度小于120℃，有轻微冲击。
3.设计任务：
（1）绘制锥齿轮传动输入轴的轴系部件装配工作图1张（A2幅面），比例为1∶1。
（2）撰写设计计算说明书1份，主要包括输入轴的设计计算，轴承类型选择和寿命计算以及键连接的校核计算等。
4.设计期限：__________年______月_______日至__________年______月_______日
