课程设计答辩优化建议

2023-06-22 理论教育版权反馈

【摘要】：答辩的方式采用单独答辩。课程设计成绩的评定以设计图纸、设计计算说明书及答辩中回答问题的情况为依据，并参考设计过程中的表现进行评定，分为优、良、中、及格和不及格五个等级。

答辩是课程设计的最后一个环节。答辩不仅是为了考核和评估学生的设计能力、设计质量和设计水平，而且通过答辩的准备，使学生对自己的设计工作和设计结果进行一次较全面系统的回顾、分析与总结，从而达到“知其然”也“知其所以然”，是一次知识与能力再提高的过程。

2.课程设计答辩的准备工作

（1）图纸必须按图18-1所示进行折叠，设计计算说明书按规定装订成册，然后一起装入文件袋，呈交指导教师审阅。

pagenumber_ebook=273,pagenumber_book=264

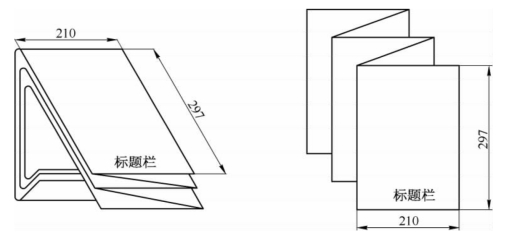

图18-1　图纸的折叠方法

（2）全面、系统地回顾整个设计过程，总结、检查自己的全部工作，对所做的设计进行分析并作出评价，包括设计的优缺点、创新点及存在的问题等。

（3）彻底搞清设计计算的步骤、理论依据、公式、数据等资料的来源；明确设计中视图的表达，零部件结构形状及几何尺寸的确定，尺寸的标注，公差配合的选取，技术要求的编写等有关内容。

答辩的方式采用单独答辩。课程设计成绩的评定以设计图纸、设计计算说明书及答辩中回答问题的情况为依据，并参考设计过程中的表现进行评定，分为优、良、中、及格和不及格五个等级。

3.课程设计答辩中常见的问题

（1）传动装置的主要作用是什么？合理的传动方案应满足哪些要求？

（2）通用减速器有哪几种主要类型？各有何特点？

（3）若在传动方案中同时采用V带传动、套筒滚子链传动、圆柱齿轮传动，则应如何安排布置上述各种传动的顺序？为什么？

（4）你所采用的传动方案有何优缺点？

（5）在二级圆柱齿轮减速器中，如果其中一级采用斜齿轮，那么它应该放在高速级还是低速级？为什么？如果两级均采用斜齿轮，那么中间轴上两齿轮的轮齿旋向应如何确定？为什么？

（6）如何选择电动机的类型、额定功率和满载转速？

（7）你选择的电动机是什么型号？请解释其意义。

（8）在传动装置的功率计算时，用电动机的额定功率Ped或所需电动机功率Pd来计算有什么不同？

（9）在V带—一级圆柱齿轮传动装置中，为什么一般应使带传动的传动比小于齿轮的传动比？

（10）普通V带根据截面尺寸可分为哪几种型号？你所选用的是哪种型号，是根据什么因素来选择的？

（11）你选用的链的标记是什么？试说明其意义。

（12）在链传动中最主要的特征参数是什么？它对传动有什么影响？

（13）在水平链传动中，一般紧边在上；而在水平带传动中则紧边在下，这是为什么？

（14）如何选择联轴器？分析高速轴和低速轴常用的联轴器有何不同？

（15）分配各级传动比时应考虑哪些基本原则？你设计减速器时是如何分配各级传动比的？

（16）一般减速器齿轮选择几级精度？在什么情况下做成齿轮轴？在什么情况下齿轮与轴分开？采用何种加工方法？

（17）你所设计的传动件哪些参数是标准的？哪些参数应该圆整？哪些参数不该圆整？

（18）在你设计的减速器中，大、小齿轮的齿面硬度是多少？为什么？如何实现这一要求？

（19）在你设计的减速器中，大、小齿轮的宽度是否相同？为什么？

（20）试说明减速器装配工作图中，齿轮啮合区的画法。并说明俯视图中齿轮啮合区内各条线所代表的意义。

（21）在你的设计中为什么使用了斜齿圆柱齿轮？斜齿圆柱齿轮的螺旋角β通常在什么范围内选取？为什么？

（22）你所设计的齿轮材料为45钢，并进行调质处理，硬度为217～255HBW。试问何谓调质处理？其目的是什么？其齿面是属于软齿面还是硬齿面？你是根据什么进行强度设计和校核的？

（23）对于用中碳钢和中碳合金钢或低碳钢或低碳合金钢制造的齿轮，为了得到硬齿面，应分别进行何种热处理？并根据什么进行强度设计和校核？

（24）从减速器的装配工作图上，你如何判断出动力输入轴和输出轴？

（25）为什么轴一般都设计成阶梯轴？请用你设计的减速器低速轴为例来加以说明。并具体说明各段直径和长度是如何确定的。

（26）在你的设计中，高速轴为什么采用齿轮轴结构？试问低速轴能否也采用齿轮轴结构？为什么？

（27）如何进行轴的强度校核？其弯矩和扭矩如何合成？

（28）在什么情况下要考虑轴上需有砂轮越程槽、退刀槽？

（29）设计轴时，对轴肩（或轴环）的高度及圆角半径有何要求？

（30）轴上键槽的位置与长度如何确定？你所设计的键槽是如何加工的？

（31）你设计中采用了何种类型的滚动轴承？为什么？轴承的代号是什么？试说明其意义。

（32）滚动轴承的内圈与轴、外圈与座孔的配合各采用什么基准制？为什么？其配合尺寸又是如何标注的？

（33）减速器中滚动轴承的常用润滑方式有哪些？各适用于什么场合？

（34）轴承采用脂润滑时为什么要用封油环？封油环为什么要伸出箱体内壁？

（35）小圆锥齿轮轴采用圆锥滚子轴承或角接触球轴承支承时，轴承正装和反装结构有何区别？

（36）滚动轴承在安装时为什么要留有轴向游隙？如何调整？

（37）如何确定深沟球轴承和圆锥滚子轴承（或角接触球轴承）的支点位置和轴的跨度？

（38）轴系常用的轴向固定方式有哪几种？你的设计中采用了哪一种？为什么？

（39）齿轮传动的浸油深度如何确定？如何测量？

（40）密封的作用是什么？你设计的减速器哪些部位需要密封件？你采取了什么措施保证密封？

（41）伸出轴与透盖间的密封件有哪几种？你在设计中选择了哪种密封件？选择的依据是什么？

（42）毡圈密封槽为何做成梯形槽？

（43）减速器在什么情况下需要开设导油沟？试说明油的走向。

（44）轴承旁螺栓安装处为什么要设计凸台？其高度如何确定？

（45）减速器有哪些附件？它们各自的功用是什么？

（46）通气器的作用是什么？应安装在哪个部位？你选用的通气器有何特点？

（47）放油螺塞有何作用？其安装位置有什么要求？其密封如何保证？

（48）窥视孔有何作用？窥视孔的大小及位置应如何确定？

（49）减速器箱体上油标的位置是如何确定的？如何利用油标测量箱体内的油面高度？

（50）定位销有何作用？如何确定其数量、位置和长度？

（51）试说明减速器的轴承盖常用结构形式有哪两种。各有何优缺点？

（52）启盖螺钉有何作用？试说明其工作原理。

（53）减速器上吊钩、吊环或吊耳的作用是什么？

（54）在箱体上为什么要做出沉头孔？沉头孔是如何加工的？

（55）调整垫片的作用是什么？它的材料为什么多采用08F钢？

（56）箱盖与箱体安装时，为什么剖分面上不能加垫片？如发现漏油，应采取什么措施？

（57）为什么箱体的底面不能设计成平面？

（58）在你的设计中，为何轴承旁螺栓向下安装，其余连接螺栓向上安装？

（59）减速器箱体小齿轮一侧箱壁位置如何确定？

（60）在你的设计中，采取了哪些措施以提高箱体轴承座孔处的支承刚度？

（61）试说明你设计的箱座和箱盖所使用材料的牌号和意义。

（62）小圆锥齿轮轴的支承跨距如何确定？轴承套杯起什么作用？

（63）下置式蜗杆减速器传动件和轴承如何进行润滑？

（64）蜗杆传动的散热面积不够时，可采用哪些措施解决散热问题？

（65）在蜗杆传动中，如何调整蜗轮与蜗杆中心平面的重合？

（66）结合你的设计，说明装配工作图上应标注哪些类型尺寸。

（67）如何选择减速器主要零件的配合与精度？

（68）试解释你所设计的装配工作图中的技术要求。

（69）试从你设计的装配工作图中任取一个配合尺寸，说明其基准制，配合种类，轴、孔的基本偏差和公差等级，并画出其公差带图。

（70）传动件的接触斑点在什么情况下要进行检查？如何检查？接触斑点和传动件精度的关系如何？当不合要求时如何调整？

（71）零件工作图的作用是什么？设计零件工作图应包括哪些内容？

（72）在零件工作图中为什么不允许出现封闭的尺寸链？

（73）齿轮类零件工作图上，为什么必须填写参数表？

（74）请从你设计的零件图中，任取一个表面粗糙度代号，说明其含义。

（75）试对你所设计的齿轮减速器作出综合评价。尚有哪些不足之处？应如何改进？
