首页 理论教育锌合金熔炼的工艺技巧

锌合金熔炼的工艺技巧

【摘要】:因锌合金的熔炼温度较低,炉衬或坩埚所受到的浸蚀大大减轻,故使用寿命延长。由于Pb和Sn对锌合金的耐蚀性有不良影响,因此熔炼锌合金与熔炼铜合金的坩埚应严格分开。此外,锌合金在通常熔炼温度下与Fe发生反应,为避免Fe对合金的污染不宜采用铸铁坩埚,所用工具也应涂刷适当的耐火涂料。表6-3 熔炼锌合金时坩埚和工具用涂料的配方配料锌合金一般可不进行精炼处理,烧损率较小。表6-5 锌合金的熔炼过程要点

(1)熔炼设备

熔炼铝合金用的熔炉,包括焦炭炉、煤气炉、电阻炉、感应电炉等,一般均适用于熔炼锌合金。因锌合金的熔炼温度较低,炉衬或坩埚所受到的浸蚀大大减轻,故使用寿命延长。由于Pb和Sn对锌合金的耐蚀性有不良影响,因此熔炼锌合金与熔炼铜合金的坩埚应严格分开。此外,锌合金在通常熔炼温度下与Fe发生反应,为避免Fe对合金的污染不宜采用铸铁坩埚,所用工具也应涂刷适当的耐火涂料

(2)熔炼前的准备

所有金属炉料的化学成分必须符合要求、外观干净、无油污及泥沙。入炉前应预热至200~300℃。

新的石墨坩埚在使用前应缓慢升温至900℃进行焙烧。旧坩埚应首先检查是否已损坏,然后清除坩埚壁上附着的炉渣和金属。装料前要预热至500~600℃。

所有与锌液接触的工具,都必须清理干净,喷刷涂料(配方见表6-3)并充分干燥后方可使用。

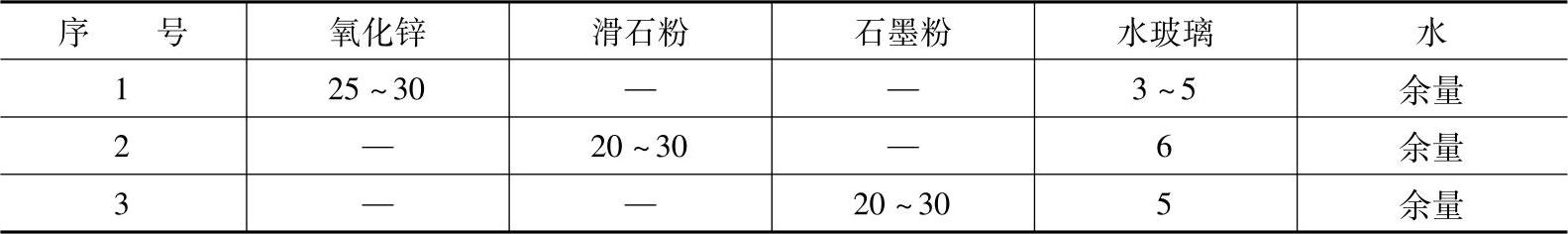

表6-3 熔炼锌合金时坩埚和工具用涂料的配方(质量分数,%)


(3)配料

锌合金一般可不进行精炼处理,烧损率较小(1%~2%)。进行精炼处理时,烧损率加大,有时可达8%。配料计算所需的各元素的烧损率可参考表6-4。

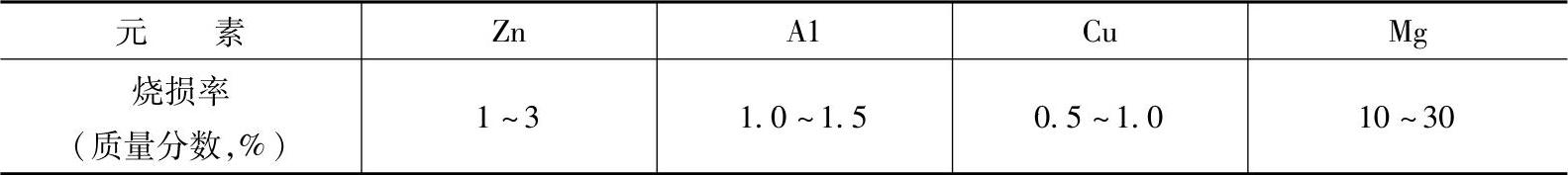

表6-4 熔炼锌合金时各元素的烧损率


(4)熔炼过程要点

锌合金的熔炼操作要点见表6-5。

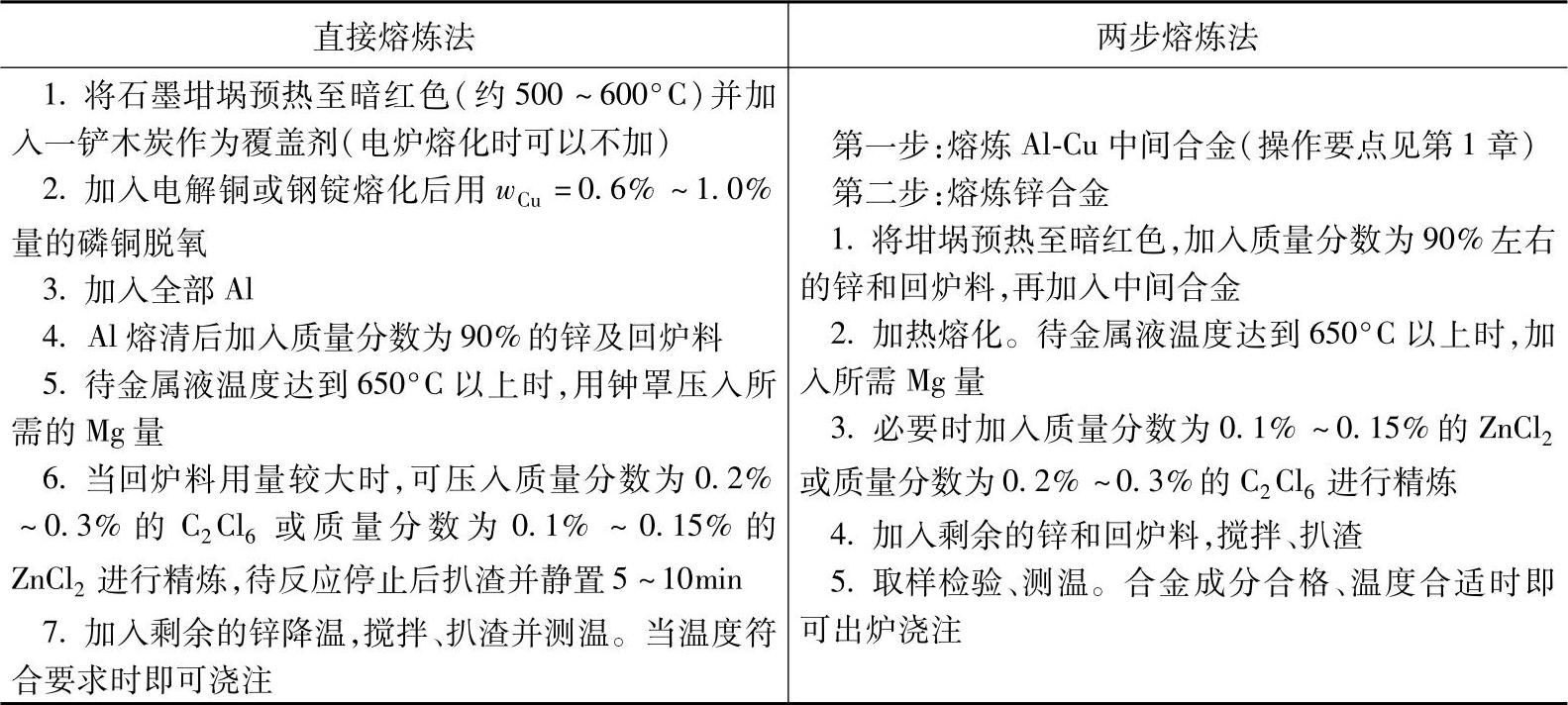

表6-5 锌合金的熔炼过程要点
