尽管各种铜及铜合金的熔炼工艺不尽相同，但都应当遵循如下所示的一般原则：1）准备好炉料和熔剂。对熔炼炉进行检查、修补和清理，坩埚预热到一定温度方可加料，熔炼工具刷涂料烘干后再使用。铜合金熔体氧化和吸气严重，最好是在中性或微氧化性的炉气中熔炼，在炉内停留时间要短，达到出炉温度后尽快浇注。出炉前要分析化学成分、检查合金的含气量，出炉后进行弯曲试验和断口试验。熔炼过不同合金的小坩埚要分开，不能混用。......
2023-06-22
铜合金熔炼的炉料选择优化
【摘要】：熔炼铜及其合金的主要原料一般有新金属、废料和中间合金。表4-9 一些常用的铜中间合金锭的化学成分以及物理性能废料废料又称回炉料，它包括加工废料和商业废料。第三种则是将各种金属分开同时熔炼，再将它们混合得到中间合金。
熔炼铜及其合金的主要原料一般有新金属、废料和中间合金。在配置合金前，应先按照合金成分要求选择所需品位的新金属，再根据实际情况匹配一定比例的废料和中间合金，以此来控制合金化学成分、节约贵金属、降低成本。
1.新金属和废料
（1）新金属
新金属是指由冶炼厂提供的纯金属。每种纯金属按照其品位划分牌号，通过牌号可以看出主元素含量和主要杂质元素的限量。电解铜所含杂质元素种类较多，一般按照其铜含量的高低来确定其品位，表4-3和表4-4分别为高纯阴极铜和标准阴极铜的化学成分。电解铝仅含Fe和Si这两种杂质，其品位是按照杂质含量的多少来确定的。表4-5～表4-8为一些常见的用于配置铜合金的新金属牌号及化学成分。
表4-3 高纯阴极铜（Cu-CATH-1，GB/T 467—2010）
表4-4 标准阴极铜（Cu-CATH-2，GB/T 467—2010）
表4-5 锌锭（GB/T 470—2008）

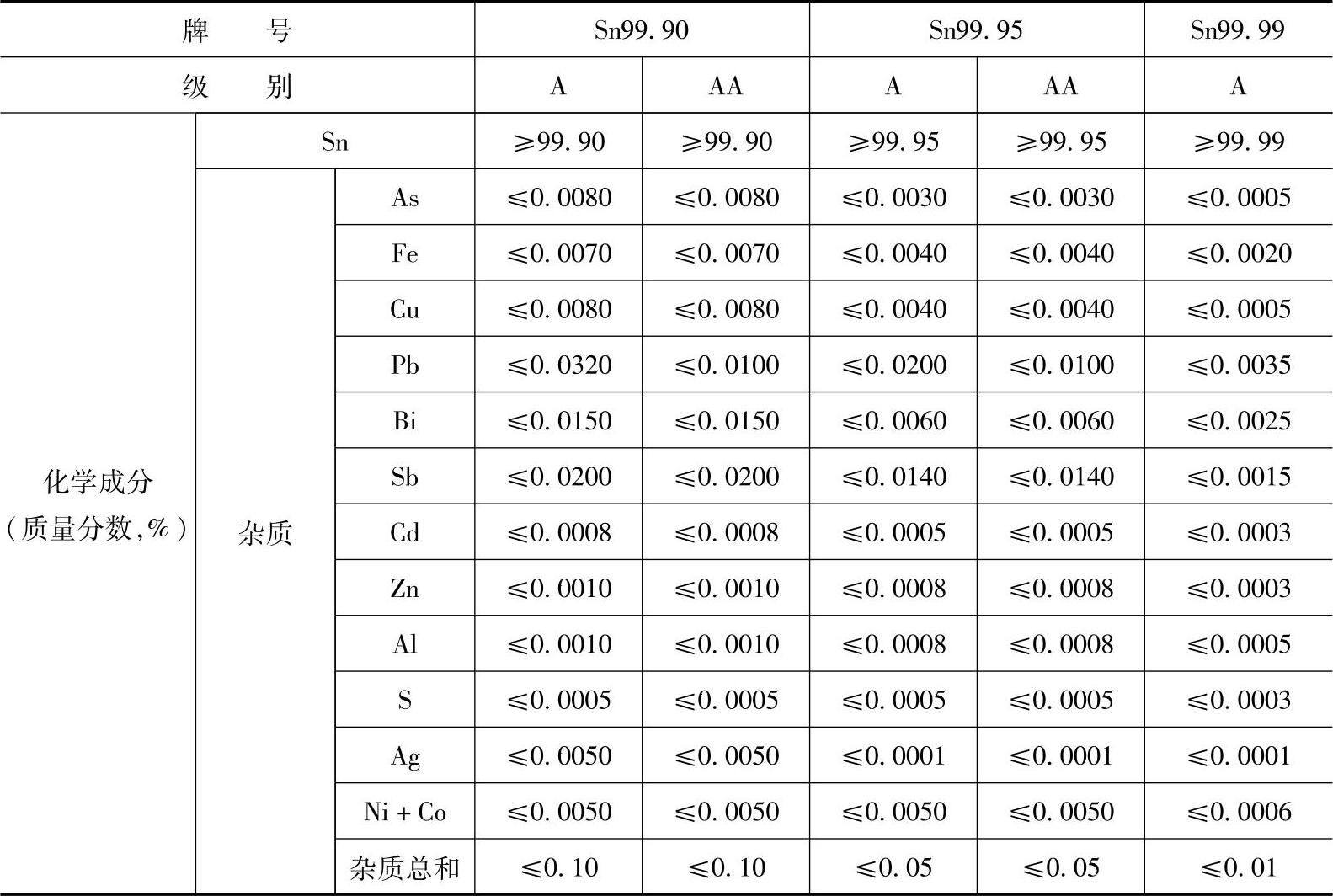

表4-6 锡锭（GB/T 728—2010）
表4-7 铅锭（GB/T 469—2005）
表4-8 铝锭（GB/T 1196—2008）
（2）废料
废料又称回炉料，它包括加工废料和商业废料。
铜加工生产过程中产生的各种半成品和成品废料，料头、料尾、边角料、残屑等统称为铜加工废料。从工厂客户直接回收铜加工边角废料也属于此类，实际生产中常将其称为工厂返回料或旧料，它的重要特征就是化学成分完全符合相应合金牌号的标准。几何尺寸和密度较大的加工废料称为一级废料，可作为配料并直接投炉使用；几何尺寸较小的锯屑和铣屑等加工废料称为二级废料，一般按一定比例搭配使用。
商业废料指的是使用后的铜合金零件或产品，在使用时应该按照其实际品位区别对待。对于铜母线排、裸导线、水管、结晶器腔体等，可以直接投炉使用；对于弹壳、冷凝器管材、装饰板等，经挑选分类后才能投炉使用；而那些含有多种牌号的铜屑铜渣等都必须经仔细分拣或重熔处理后方可使用。
2.中间合金及其熔制方法
铜合金熔炼过程中，合金元素Zn、Pb和Sn都以金属锭的方式直接加入，其他元素多以中间合金的方式加入。也有某些元素以盐或化合物的方式加入熔体，通过与铜液发生还原反应而成为合金的成分。
使用中间合金一方面可减少合金元素的熔炼损耗，从而实现对合金的化学成分精确控制；另一方面，在降低熔炼温度的同时也缩短了熔炼时间，有利于提高熔炼设备的寿命且节约能源。中间合金一般以较纯的金属或非金属作为原料，应尽量提高添加元素的含量；化学成分均匀，且添加元素以及杂质含量符合相应的标准；熔点最好低于或接近合金的熔炼温度；具有一定的脆性，便于破碎。表4-9为一些常用的铜中间合金锭的化学成分以及物理性能。
中间合金一般都可以直接从市场上购买，也可以自行熔制。常用的制造方法有熔合法、还原法、熔盐电解法和粉末法，其中又以熔合法应用最多。
表4-9 一些常用的铜中间合金锭的化学成分以及物理性能（YS/T283—2009）
熔合法是将两种或多种合金直接熔化混合成为中间合金的工艺，该工艺操作简单，熔炼和铸造设备的要求较低，适于大批量生产多种中间合金，如铜铝、铜硅、铜锰、铅锰、铅镍等中间合金。按照熔合工艺的差别，熔合法可分为三种类型。第一种是先将易熔金属熔化并过热到一定的温度，再将难熔金属分批加入而成，这种工艺操作简单且热损失小。第二种则是先熔化难熔金属，再将易熔金属加入。第三种则是将各种金属分开同时熔炼，再将它们混合得到中间合金。
还原法也称为置换法，是铜铍中间合金和铝钛中间合金常用的制备方法。制备时，分别以BeO和TiO2作为原料，以C和Al作为还原剂，Be和Ti被还原后分别溶于铜液和铝液中，最终获得中间合金。值得注意的是，含Be的烟尘有毒，必须在有专门防护装置的设备中熔制。
熔盐电解法可用于制备铝铈中间合金。制备时，以电解槽的石墨内衬为阳极，以钼棒作为阴极插入铝液中，以熔融态KCl和CeCl2盐作为电解液，在铝液温度达到850℃时通电电解即可获得铝铈中间合金。
粉末法是将不易熔合的两种金属分别制成粉末，然后采用一定的工艺方法将粉末成形为中间合金块（如铜铬中间合金）。该方法优点是合金元素含量高，材料损失少。
表4-10为一些熔炼铜合金的中间合金的熔制方法。

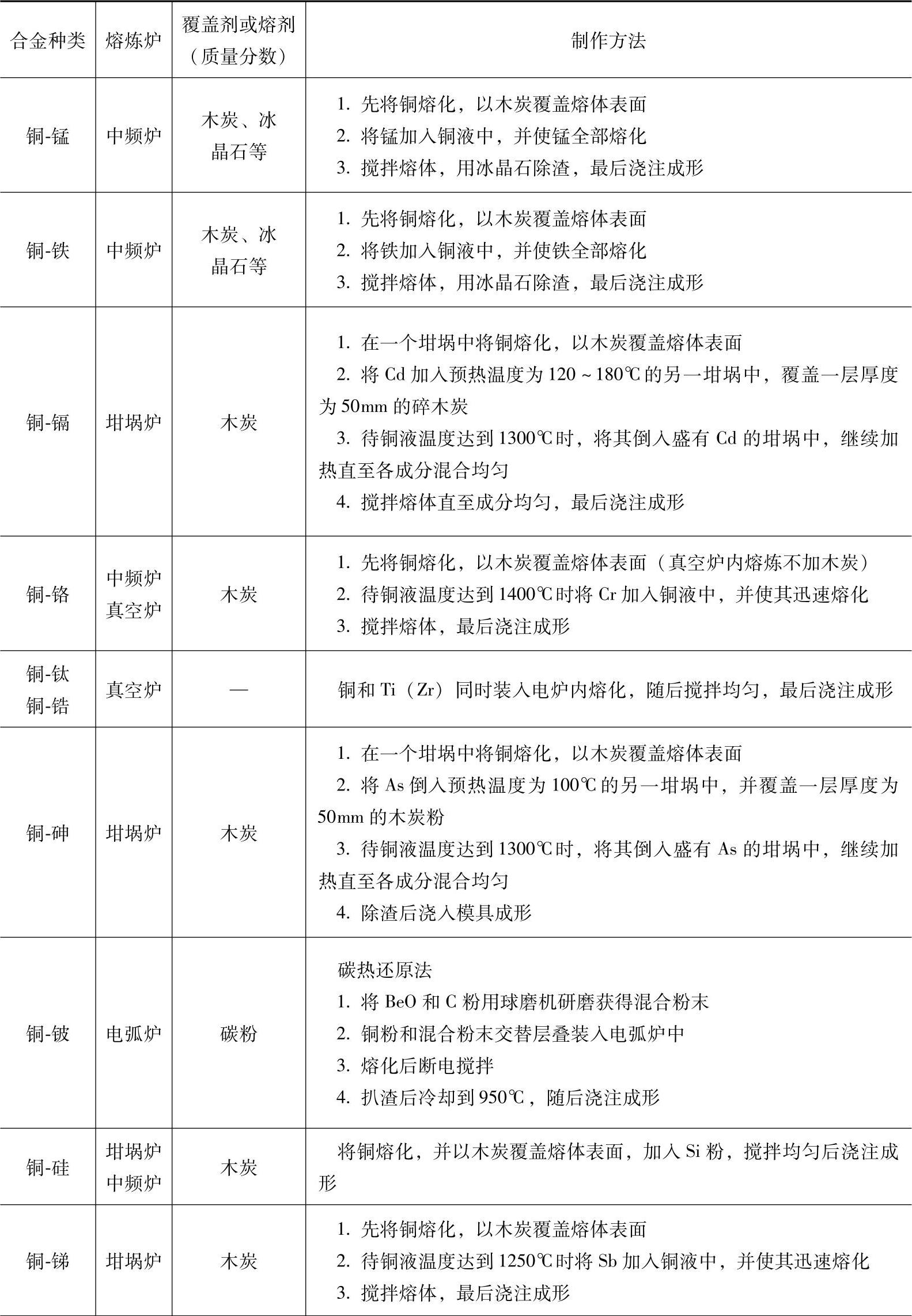

表4-10 熔炼铜合金的中间合金的熔制方法
（续）
（续）
有关有色金属熔炼入门与精通的文章
- 详细阅读
-
铜合金熔炼中金属损耗的优化方法详细阅读
注意铜合金的熔炼温度在1200℃左右。碎屑散料应压实或制成团使用，以得到尽量较小材料的表面积；采用高温快速熔化，缩短熔炼时间；易氧化易挥发的合金元素应以中间合金的方式最后加入熔体中，熔炼黄铜时应当低温加锌；适当的炉膛压力可降低金属熔体挥发量。利用工频感应电炉和反射炉熔炼纯铜，两者造成的损耗分别为0.5%和0.8%左右。......
2023-06-22
-
铜合金熔铸熔剂的优化选择详细阅读
铜及铜合金熔铸用覆盖熔剂见表3-11。因此，必须对铜合金液进行脱氧处理。②加入的晶核或形成的化合物质点的熔点要高于铜合金的熔点。表3-55 铜合金熔铸中使用溶剂的实例......
2023-06-26
-
有效配料方法提升铜合金熔炼效率详细阅读
表4-11 铜合金熔炼时各种合金元素的烧损率2.配料的计算过程一般的计算方法是以100kg熔炼产品为目标，将计算结果乘以一个系数得到实际所需配料量的。8）核算杂质含量是否符合合金要求，确定最终的配料单。对于易损耗的合金元素，应当把熔炼中的实际烧损率计入计算成分。前一种计算简单，用于新金属、中间合金和厂内合格旧料的配料计算，生产中多采用这种方法。......
2023-06-22
-
铜合金熔炼过程中的氧化、吸气和夹杂问题详细阅读
铜及其合金在熔炼时具有氧化性、挥发性、吸气性和吸杂性。铜合金的熔炼温度通常在1000℃以上，在这一温度下，CuO的分解压约为0.01Pa，远低于大气中氧的分解压21000Pa，因此在空气氛围中熔炼铜及其合金，将难以避免氧化。铜合金在熔炼过程中所存在的上述特点都会降低熔炼质量，应采取适当的措施尽量将损失降至最低。......
2023-06-22
-
青铜熔炼工艺优化方案详细阅读
工频感应电炉常用于熔炼锡青铜，它可有效减少甚至避免偏析现象的产生，熔炼时多采用木炭或碳质材料如石油焦等作为覆盖剂。硅青铜的熔炼特点与铝青铜相似，其熔体的吸气性比较强。......
2023-06-22
-
电渣炉熔炼工艺优化方案详细阅读
镍基合金含有Al、Ti等易氧化元素，与钢铁合金相比，熔体的粘度较大，导热性差，电阻大，因此在选择电渣重熔工艺参数时有其自身的特点。表5-5 镍基合金电渣重熔所用组元在不同渣系中的含量2）渣系中各组元的作用。Al2O3：增加渣系的电阻，提高渣温和熔化速度。确定熔炼电流与电压，进行电渣重熔1）选择工作电流I。熔炼期的电流称为工作电流，工作电流大小一般由电极的电流密度来确定。......
2023-06-22
-
黄铜的熔炼工艺优化探讨详细阅读
Zn是普通黄铜中的易损耗元素，配料时应进行适当的预补偿。黄铜在熔炼后期会沸腾，这也是一个必不可少的工艺过程。表4-23列举了一些普通黄铜的熔炼技术条件和操作要点。复杂黄铜的出炉时机同样可以通过观察“喷火”来判断，表4-24列举了一些复杂黄铜的出炉温度，以及熔炼时需要的覆盖剂和脱氧剂......
2023-06-22
相关推荐
