除气精炼就是去除溶解在铜液中的气体,而这些气体又主要是铜液吸氢带来的,所以除气主要就是除氢。以通氮气除气为例,当O的体积分数为0.5%时,除气效果降低40%。吹氮除气一般在熔炼后期、出炉前进行,吹氮时应保持熔池液面微微波动,避免出现铜液飞溅的现象。为提高除气精炼效果,应控制气体的纯度,精炼气体中O的体积分数一般低于0.03%,水分低于3g/L。......
2023-06-22
在镁合金的熔炼中要消除镁液中的气体。溶入镁熔体中的气体主要是氢气,镁合金中的氢主要来源于溶剂中的水分、金属表面吸附的潮气以及金属腐蚀产物带入的水分。氢在镁熔体中的溶解度比在铝液中大两个数量级,凝固时的析出倾向也不如铝那么严重(镁液中氢的溶解度为固态的1.5倍),用快冷的方法可以使氢过饱和固溶于镁中,因而除气问题往往不大引起重视。镁合金中的含气量与铸件中的疏松程度密切相关,这是由于镁合金结晶间隔大,尤其在不平衡状态下,结晶间隔更大。因此在凝固过程中如果没有建立顺序凝固的温度梯度,熔体几乎同时凝固,形成分散细小的孔洞,不易得到外部金属的补充,引起局部真空。在真空的抽吸作用下,气体很容易在该处析出,而析出的气体又进一步阻碍熔体对孔洞的补充,最终缩松更加严重。试验证明,在生产条件下,当每100g镁中氢气含量超过14.5cm3时,镁合金中就很容易出现缩松。
生产中常采用吹气法来去除镁熔体中的氢,吹气法又称气泡浮游法,它主要是将惰性气体(如氩气)通入到熔体内部,形成气泡,熔体中的氢在分压差的作用下扩散进入这些气泡中,并随气泡的上浮而被排除,达到除气的目的。气泡在上浮的过程中还能吸附部分氧化夹杂,起到除杂的作用。
吹气法过去主要应用于铝合金除氢,现将其应用于镁合金净化。按其气体导入方式,可分为单管吹气法、多孔喷头吹气法、固定喷吹法和旋转喷吹法,所用的气体一般为惰性气体氩气。吹气法的效果一方面取决于惰性气体的性质和纯度,更主要的是取决于气泡的大小和气泡在熔体中的分散程度。如果吹入的气泡直径越小,分布越均匀弥散,则气泡比表面积越大,熔体中的氢扩散进气泡的路程越短,气泡上浮越慢,除气率越高。另外,还取决于吹气时间、吹气压力、吹气温度等工艺参数。旋转喷吹法是吹气法中效果最好的方法。它主要是依靠喷头的形状,以及适当高转速的喷头对气泡的破碎来控制气泡的本小和分布的。喷头是这些方法的技术核心,不同的喷头产生的气泡大小不同。不论哪种方法,产生的气泡一般为毫米级。
工业上常采用下列方法去除镁合金中的气体:
1)通惰性气体(如氩或氦)法:一般在750~760℃下通入0.5%(质量分数)的Ar于镁液中。通气速度应适当,以不使镁液发生飞溅为原则。通气延续时间约为10~15min,过久会引起晶粒粗化。此法可使镁合金中氢含量由原来15cm3/100g~19cm3/100g降至10cm3/100g[26]。
2)通氮法:此法多用于大型熔化炉预除气,目的是防止氮与镁激烈反应生成Mg3N2。通氮温度应控制在660~685℃,耗量与镁液容量有关。例如,1t镁液通过φ6mm钢管的通氮时间为30min左右,通氮往往会使镁合金产生氮化物夹杂。
3)添加六氯乙烷(C2Cl6)法:镁合金用C2Cl6除气的最适宜温度为750℃,加入量一般不超过合金液质量的0.1%。它不仅有除气作用,还兼有变质效果,其细化晶粒效果优于MgCO3。但污染比较严重,应用受到一定限制。
添加变质剂(MgCO3)于高温镁液,分解后生成的CO2也有一定除气作用。有人提出,向镁合金中加入0.1%~0.2%(质量分数)的Ca,有一定的除气效果,因为Ca与H2能形成稳定的CaH2化合物。
4)联合除气法:先向镁液通入CO2,接着用氮气吹送TiCl4,这样可使镁液的气体含量降至6~8cm3/100g(普通情况为13~16cm3/100g),即降低50%左右。
镁合金除气效果与处理温度和静置时间有关,750℃除气效果比670℃下处理效果要差(见图2-19)。
有关镁合金的含气量检测,以及含气量对缩孔、缩松及力学性能的影响详见2.6.2节。

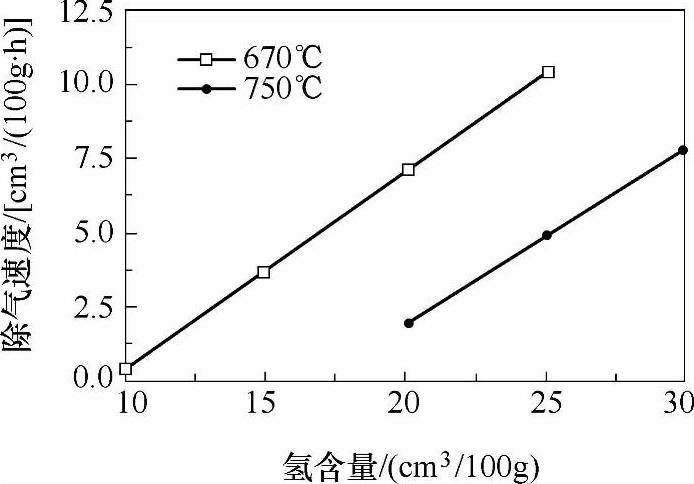

图2-19 温度及氢含量对ZM5合金除气速度的影响
有关有色金属熔炼入门与精通的文章
除气精炼就是去除溶解在铜液中的气体,而这些气体又主要是铜液吸氢带来的,所以除气主要就是除氢。以通氮气除气为例,当O的体积分数为0.5%时,除气效果降低40%。吹氮除气一般在熔炼后期、出炉前进行,吹氮时应保持熔池液面微微波动,避免出现铜液飞溅的现象。为提高除气精炼效果,应控制气体的纯度,精炼气体中O的体积分数一般低于0.03%,水分低于3g/L。......
2023-06-22
当冷却速度较慢时,铸锭及铸件的组织粗大,或产生局部晶粒大小悬殊现象,所以要对镁合金进行细化或变质处理,以细化晶粒。因此,无需进行上述变质处理。Be加入量过大,或Zr混入合金液中,均能引起晶粒粗化;Ti、RE等元素有可能导致变质失效。注:ZM1、ZM2、ZM3、ZM4和ZM6镁合金采用Zr对合金进行细化晶粒(变质)处理。......
2023-06-22
净化处理锌合金可采用静置澄清、氯盐处理、惰性气体吹炼以及过滤等净化方法。在待合金熔化后用钟罩压入质量分数为0.1%~0.2%的氯化铵或质量分数为3%~4%的六氯乙烷。表6-6 不同变质剂对金属型铸造ZA27-2合金力学性能的影响炉前检查温度测量:锌液的温度测量可采用镍铬镍铝热电偶,配以毫伏计、电位差计或智能式数字显示仪表等。......
2023-06-22
镁合金熔剂的主要成分是碱金属或碱土金属的氯化物及氟化物的混合物。MgCl2是镁合金熔剂的基本组元,高温下MgCl2以部分与大气中O2及H2O等反应,而在镁液表面形成HCl及H2的保护气氛,阻缓了镁液的氧化。表2-22 MgCl2-KCl-NaCl三元系的共晶点、共晶成分和固相组成MgO用作熔剂的“稠化剂”,提高熔剂的粘度。......
2023-06-22
目前在镁工业中广泛应用的保护气体主要是SO2和SF6气体。如图2-17所示为Rauch公司镁合金熔炉保护气混气、供气装置。表2-13 加速钢制坩埚氧化的SF6门槛值与氧化温度的关系SF6保护效果和气体消耗量受各种因素的影响。此外,合金液表面搅拌及残留熔剂也会影响SF6使用效果。研究表明,0.01%的SF6能在镁液表面形成有效保护膜,而实际使用的SF6气体都是超量的。在保证保护效果的前提下,应尽量减少SF6气体用量。......
2023-06-22
油价的上涨推动石油公司油气资源勘探的迫切性和积极性,随着新油气田不断被发现,储量持续增加;这时期全球气候会议对低碳排放的要求,促使包括非常规天然气在内的清洁能源资源受到重视,2007年水力压裂开采技术的突破,使得经济性开采页岩气成为可能;而政府发展战略的制定,税收减免政策的实施,以及财政补贴的支持,为页岩气的大开发创造了条件。......
2023-06-25
静态配气法是把一定量的气态或蒸气态的原料气加入已知容积的容器中,再充入稀释气,混匀制得。静态配气法的优点是所用设备简单、操作容易,但因有些气体化学性质较活泼,长时间与容器壁接触可能发生化学反应,同时,容器壁也有吸附作用,故会造成配制气体浓度不准确或其浓度随放置时间而变化,特别是配制低浓度标准气,常引起较大的误差。(一)注射器配气法配制少量标准气时,用100mL注射器吸取原料气,再经数次稀释制得。......
2023-11-23
对于标准气用量较大或通标准气时间较长的实验工作,静态配气法不能满足要求,需要用动态配气法。动态配气法不但能提供大量的标准气,而且可通过调节原料气和稀释气的流量比获得所需浓度的标准气,这种方法尤其适用于配制低浓度的标准气。但是,这种方法所用仪器设备较静态配气法复杂,不适合配制高浓度的标准气。下面介绍几种常用的动态配气法。用渗透管法配制标准气,必须测定原料液的渗透率,其测定方法有重量法、化学分析法等。......
2023-11-23
相关推荐
