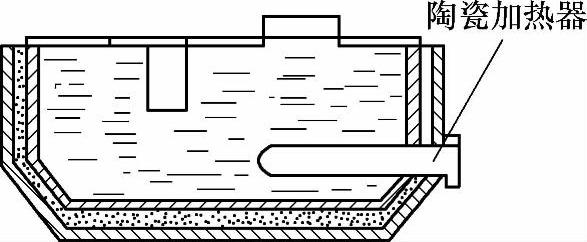

图1-21 加热器浸渍式保温炉结构

1.固体燃料坩埚炉

该类熔化炉是以焦炭或煤为燃料的固定式鼓风坩埚炉，用来熔化铝、铜合金及中间合金。这种炉子的炉膛直径均为坩埚直径的2倍左右，坩埚放在高于炉栅约200mm底焦层上或砌砖上，周围填满焦炭。

这种炉子的优点是结构简单，投资小，适应性强，最适于中小规模工厂熔炼铝、铜合金，批量不限，缺点是直接加热，温度不易控制，质量不易保证，劳动条件差。

2.液体、气体燃料坩埚炉

燃油坩埚炉主要以柴油作燃料，燃气坩埚炉常以煤气或天然气作燃料。燃料炉比固体燃料燃烧快而稳定，因而熔化速度快，炉温容易控制，合金质量较高，适用于中小型车间，最大容量可达900kg。

液体燃料燃烧使用的主要部件是雾化器——喷嘴；而气体燃料燃烧使用的主要部件是混合器——烧嘴。

操作时，喷嘴将风、油混合物以切线方向喷入炉中，火焰自下而上绕坩埚旋转运动。炉膛入口较大，有足够的时间和空间使燃料得以充分燃烧，放出热量，炉口直径小，可增加气流速度、提高传热效率。这种炉子浇注时需要有坩埚的起吊设备，但也可以改为倾转式。

图1-22所示为固定式敞开型坩埚炉，由于它的合金液的表面是直接暴露在燃烧气氛中的，要注意燃烧气对金属液的吸气。图1-23所示为固定式封闭型坩埚炉，其合金熔炼时，燃烧气不会直接翻覆到合金液表面上，从而使合金液吸气少，氧化也少。这是最适合铝合金熔炼的一种坩埚炉，这种炉子也属于间歇式熔化、保温炉。封闭型坩埚炉实物图如图1-24所示。

图1-22 固定式敞开型坩埚炉

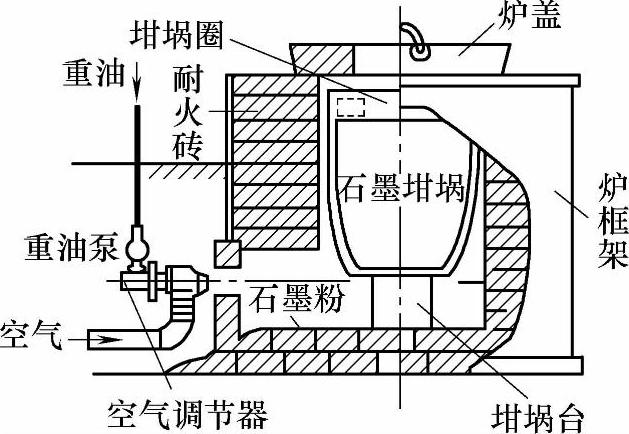

图1-23 固定式封闭型坩埚炉

3.竖式火焰反射熔化炉

火焰炉熔化金属所需的热量是靠燃料燃烧装置供给的。燃烧产物在从燃烧装置流向烟道的过程中，热量主要以辐射的形式传给炉料。为了提高炉子的熔化效率，最近发展了火焰直接喷射加热和顶吹加热的快速熔化炉，在这种炉子中，热量主要是以对流的方式传给炉料的。

这种熔炉目前已成为铸铝生产的主要熔化设备，其特点是节能，熔化速度快，熔化量大。快速熔化炉使用的燃料为气体燃料（煤气、天然气或液化气）或液体燃料（煤油、重柴油）。

快速熔化炉的构造如图1-25和图1-26所示，大体可分为预热竖炉、熔化区和金属液过热升温熔池等三个主要部分。

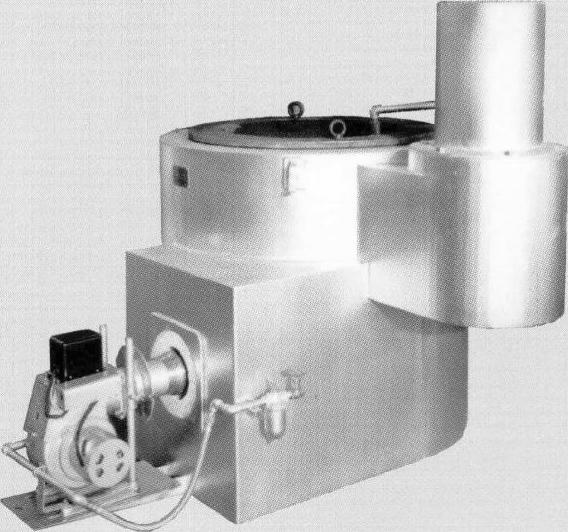

图1-24 封闭型坩埚炉实物图

一般反射炉的热效率为18%～30%，而快速熔化炉的热效率为42%～60%。该炉可连续熔化一周，每日熔化19.5h，保温时间为4～5h，金属熔化的实收率为98.5%～99%。熔炉火焰直冲炉料的加热方法似乎违背一般铝合金的加热熔化原则，实际上熔耗氧化不像预想的那样高，主要原因是经充分预热的炉料，从开始直接受到火焰冲击到熔化所经历的时间非常短，即金属液氧化的时间非常短，金属的烧损也就较低。

图1-25 竖式反射熔化炉

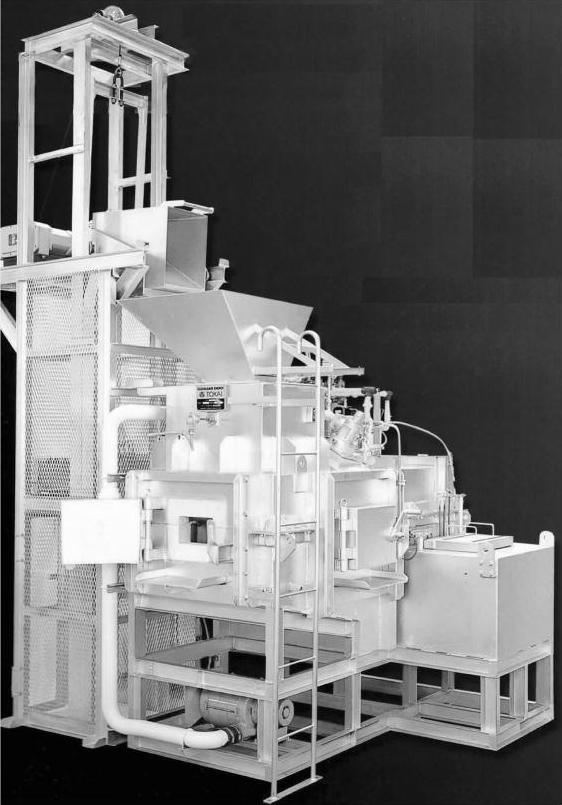

图1-26 竖式熔化炉实物图

为了进一步提高熔化率，新熔炉正朝着下列三个方面进行改进：改高速火焰为低速富红外火焰，以进一步提高合金液的质量和热效率；完善炉外的辅助设备；改变炉内结构，以便于维修。

4.变形铝合金熔炼用大型反射炉

由于变形铝合金的熔炼要求产量大，目前我国大多采用固定式矩形炉或圆形竖式炉进行熔炼。这些火焰炉的结构形式很多，但通常都是由炉体（包括炉基、炉底、炉墙、炉顶、炉门和金属构架）、燃料燃烧装置、废热利用装置、烟道和烟囱等几部分组成的。

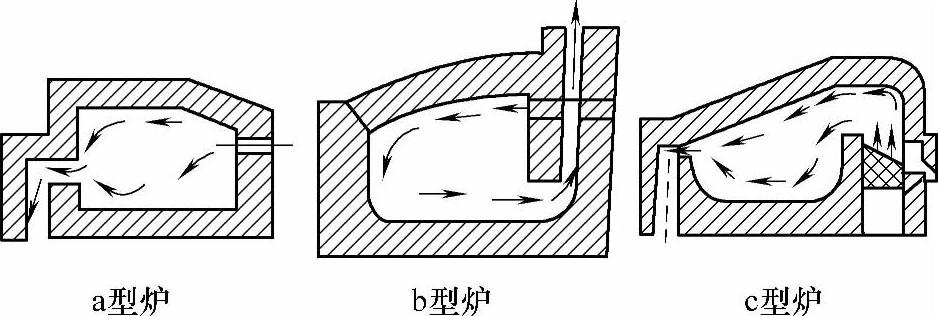

常用的固定式矩形炉的炉体结构主要有三种形式：图1-27中，a型、b型两种分别称为直焰式和倒焰式，多用做液体或气体燃料炉；c型多用做固体燃料（块煤）炉。在a型炉中，火焰从炉头进入炉内，沿熔池物料面经过，到炉尾被吸入烟道。在b型炉中，炉顶在纵向呈下垂式，火焰从烟道的同一端进入炉内，从炉顶压向熔池液面，然后折返进入烟道。这种炉型使火焰紧贴金属，且燃烧产物在炉内停留时间较长，增加了对金属的辐射传热和对流传热作用。c型炉中，火焰从燃烧室越过火墙进入炉膛，然后被下垂式弧形炉顶压向炉料，再进入烟道。对于所有类型的火焰炉来说，炉基多用混凝土砌筑，在炉基上通常还铺设槽钢或工字钢，以避免潮湿，并起通风散热作用。熔池一般都砌成倒拱形，以避免炉底上浮。为了防止金属渗入炉底，在炉底中间一般铺有一层厚度不大但十分紧密的镁砂层。为了便于放出金属，熔池底略向金属流口方向倾斜1°～2°。火焰炉的炉顶一般采用拱顶，拱顶中心角一般为60°/90°，拱高约为跨距的12%～15%。根据炉子容量的大小，炉墙上开有数量不等的炉门，炉门按需要可开在炉子正面或侧面，其大小主要根据加料机的装卸尺寸和操作情况而定，有的炉门做成斜面，一般用电动机启闭。金属构架可防止炉子变形，抵抗砌砖在烘炉或工作过程中产生的膨胀和收缩，加固炉体。图1-28所示为固定式圆形熔铝炉的实物照片。目前我国正在使用的这种炉子一般容量为10～30t，最大容量达到110t。

图1-27 固定矩形炉的结构形式

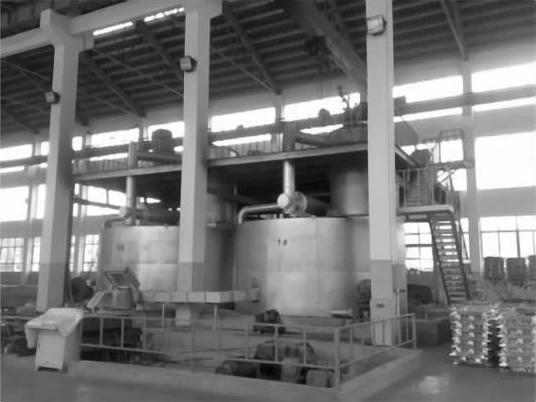

图1-28 固定式圆形熔铝炉
