9.3.1.1 微平面换能元设计与计算软件介绍

输入微平面换能元的参数后，可用于计算微平面换能元与发火件的电阻、临界爆发电压、临界爆发电流、临界发火电压、临界发火电流、全发火电压和安全电流等参数。所计算的结果可用于指导微平面发火组件发火电压和安全电流的设计。

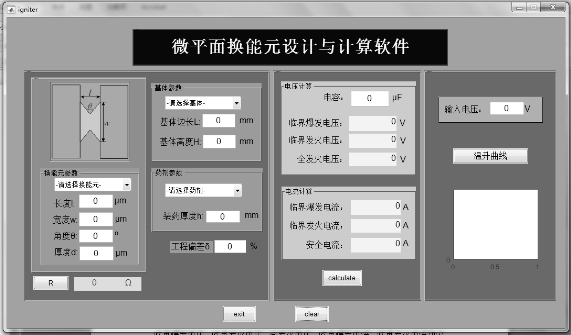

若计算机中已安装完整版的MATLAB，直接双击微平面换能元设计与计算软件，进入软件运行界面，如图9.15所示。

pagenumber_ebook=407,pagenumber_book=398

图9.15　微平面换能元设计与计算软件界面

9.3.1.2 电阻计算

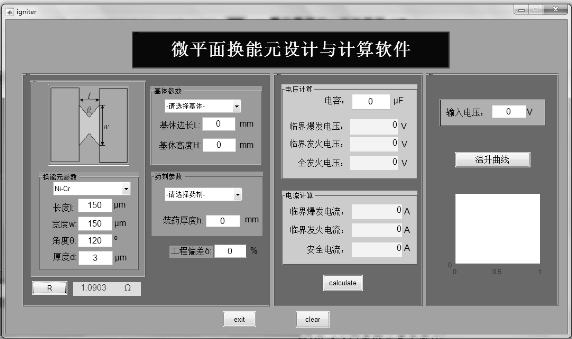

在换能元模块中选择换能元的材料，输入换能元的几何参数，包括长度l、宽度w、角度θ和厚度d，单击“R”按钮，可直接计算预设计的换能元电阻。电阻值可以在界面中显示出，如图9.16所示。

pagenumber_ebook=407,pagenumber_book=398

图9.16　电阻计算界面

9.3.1.3 安全电流和发火电压计算(https://www.chuimin.cn)

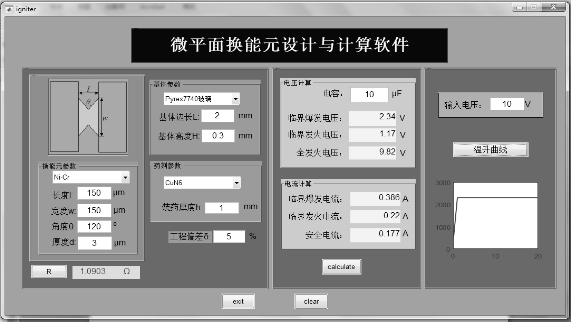

计算出换能元的电阻值后，在基体模块中选择基体的材料，输入基体边长L和基体高度H，在药剂模块选项列表中选择药剂种类，输入装药厚度，再输入工程偏差δ，在电压计算模块中输入电容参数，单击“calculate”按钮，可直接计算出临界爆发电压、临界发火电压、全发火电压、临界爆发电流、临界发火电流和安全电流等参数，如图9.17所示。

pagenumber_ebook=408,pagenumber_book=399
