各行业都应采用GB/T 14689—93《技术制图》标准规定的图纸幅面和格式，GB/T14689—93对标题栏内容没有统一规定，应采用行业标准。

1.图纸幅面

图纸幅面（简称图幅）即图纸的面积，图纸的短边×长边用B×L表示。制图标准规定了6种不同尺寸的基本图幅，如表1-2所示。绘制技术图样时，应优先选用基本幅面。

表1-2　基本幅面及图框尺寸

pagenumber_ebook=15,pagenumber_book=7

由表1-2可以看出，图纸幅面以A0、A1、A2、A3、A4、A5为代号，基本图幅之间大小的关系如图1-14所示。

pagenumber_ebook=15,pagenumber_book=7

图1-14　基本图幅之间的关系

图幅在应用中面积如果不够大，允许加大图幅面积，具体尺寸必须参照执行有关制图标准。

2.图框格式

绘制图样时，必须在图纸上用粗实线（在图线中介绍）画出图框，图形只能绘制在图框内。图框格式分为不留装订边和留有装订边两种，但同一产品的图样只能采用一种格式。

不留装订边图纸的图框格式如图1-15所示，周边的尺寸见表1-2。国际上早已采用自动晒图机晒图，它可以完成复制、剪切、折叠等全过程，若需要附加装订边，它还可以自动粘贴一条具有装订孔的装订边。这种不留装订边的图纸对绘图、复制、折叠、装订和使用都十分方便，应优先选用。

留有装订边图纸的图框格式如图1-16所示。

pagenumber_ebook=16,pagenumber_book=8

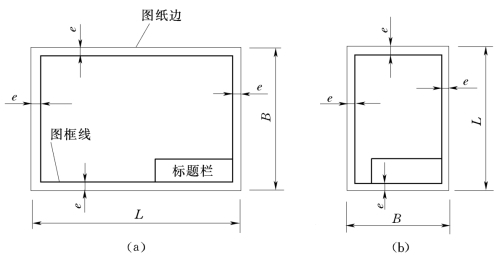

图1-15　不留装订边的图框格式

（a）X型图纸；（b）Y型图纸

3.标题栏

标题栏（简称图标）是图样的重要内容之一，每张图纸均应画出图标。图标的位置应位于图纸右下角。图标的外框线用粗实线绘制，分格线用细实线绘制，图标的右边框和下边框线应与图框线重合。

图标的长边置于水平方向并与图纸长边平行时，则构成X型图纸，如图1-15（a）所示和图1-16（a）所示。图标的长边与图纸的长边垂直，则构成Y型图纸，如图1-15（a）所示和图1-16（b）所示。在此情况下，看图的方向应与图标的方向一致。

pagenumber_ebook=16,pagenumber_book=8

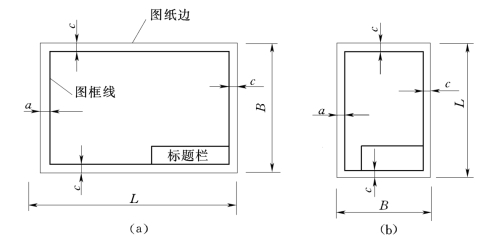

图1-16　留有装订边的图框格式

（a）X型图纸；（b）Y型图纸

图1-17是水工图样中图标的格式和尺寸规定。

本课程作业中建议采用图1-18所示的标题栏。
