SSDC对直流动态响应特性的影响分析
【摘要】：为了考查直流控制系统增加SSDC模块后对直流动态响应性能的影响，本节进行了系统全接线运行方式下的直流电流参考值和直流功率参考值的阶跃动态响应特性的仿真和分析。在呼辽直流输电系统引起的伊敏电厂次同步振荡分析的电磁暂态仿真模型上进行了上述的SSDC对直流动态响应性能的仿真，状态量的阶跃响应如图7-80～图7-87所示。表7-8和表7-9给出了直流控制系统在投入与不投SSDC模块时，HVDC的直流电流、直流功率的阶跃动态响应的主要性能指标。
为了考查直流控制系统增加SSDC模块后对直流动态响应性能的影响，本节进行了系统全接线运行方式下的直流电流参考值和直流功率参考值的阶跃动态响应特性的仿真和分析。研究主要考虑了下列阶跃响应方式：
1）直流电流参考值阶跃变化，整流侧定电流控制：
①阶跃量为0.01pu的电流阶跃，进行上阶跃和下阶跃的直流系统动态响应研究。
②阶跃量为0.1pu的电流阶跃，进行上阶跃和下阶跃的直流系统动态响应研究。
2）直流功率参考值阶跃变化，整流侧定功率控制：
①阶跃量为0.01pu的功率阶跃，进行上阶跃和下阶跃的直流系统动态响应研究。
②阶跃量为0.1pu的功率阶跃，进行上阶跃和下阶跃的直流系统动态响应研究。
在呼辽直流输电系统引起的伊敏电厂次同步振荡分析的电磁暂态仿真模型上进行了上述的SSDC对直流动态响应性能的仿真，状态量的阶跃响应如图7-80～图7-87所示。
表7-8和表7-9给出了直流控制系统在投入与不投SSDC模块时，HVDC的直流电流、直流功率的阶跃动态响应的主要性能指标。
比较表7-8和表7-9中的阶跃响应动态性能指标可以看出，SSDC投入后并没有显著地改变HVDC的动态响应性能，并且有的指标比无SSDC的直流系统更佳。因此，可以认为所设计的宽带通优化设计SSDC的投入没有恶化HVDC的功能水平，是可以作为HVDC的一个附加功能模块加入直流控制系统中的。

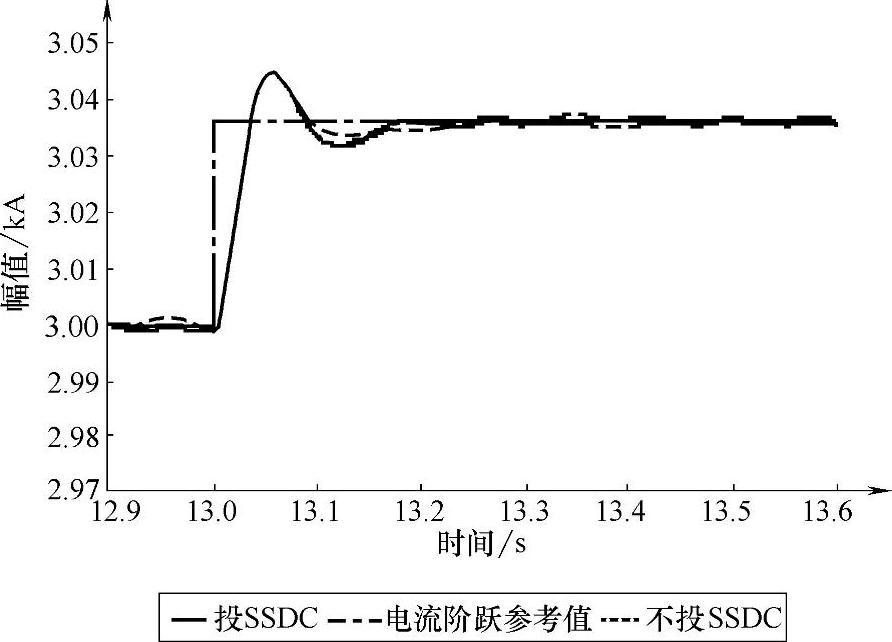

图7-80 HVDC直流电流+0.01pu阶跃响应

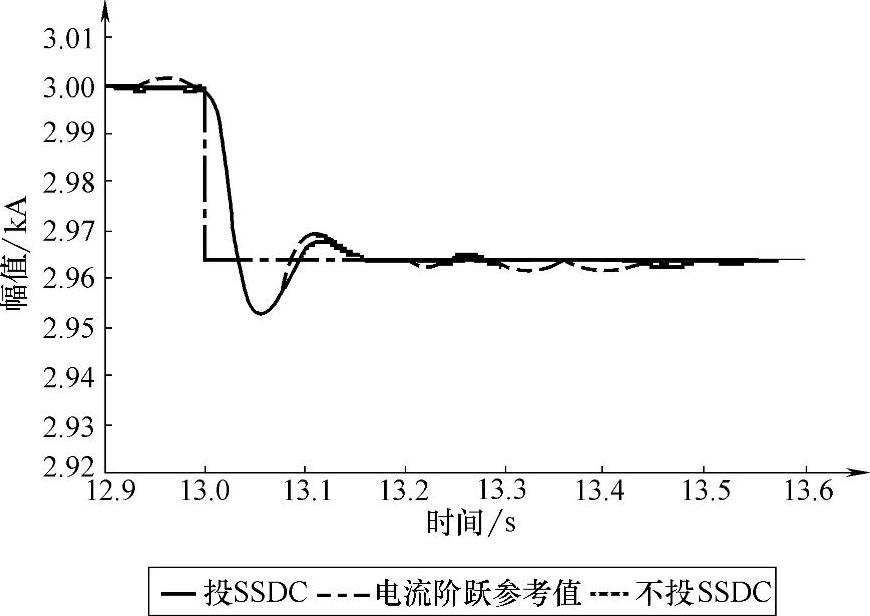

图7-81 HVDC直流电流-0.01pu阶跃响应

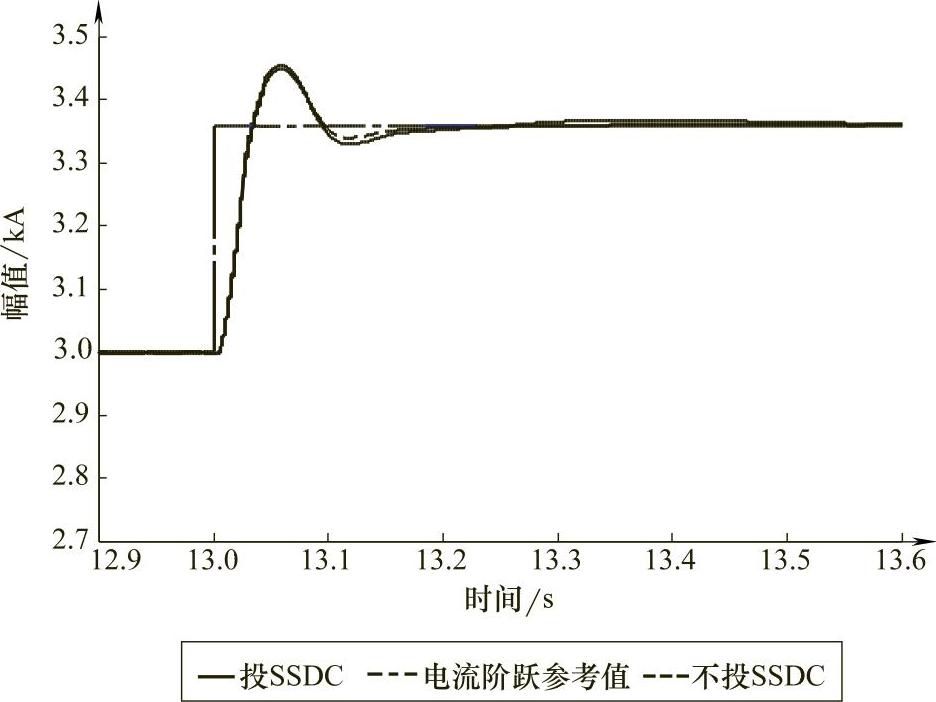

图7-82 HVDC直流电流+0.1pu阶跃响应

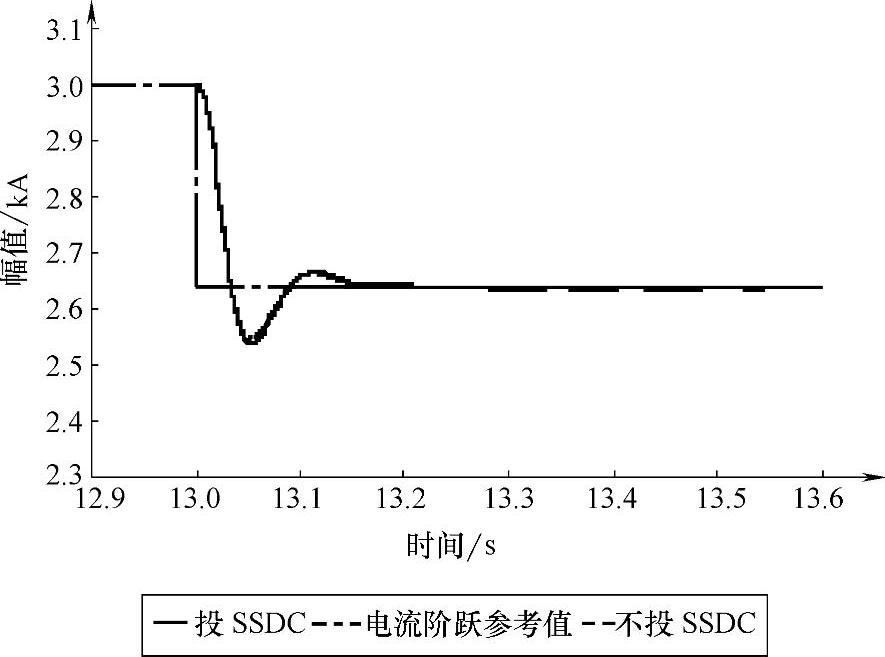

图7-83 HVDC直流电流-0.1pu阶跃响应
图7-84 HVDC直流功率+0.01pu阶跃响应

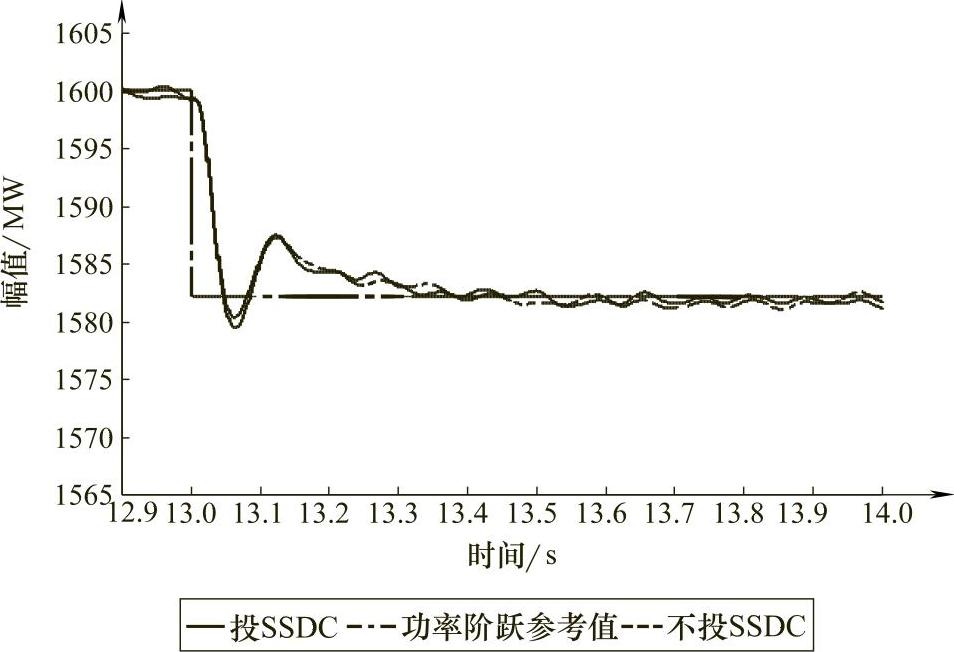

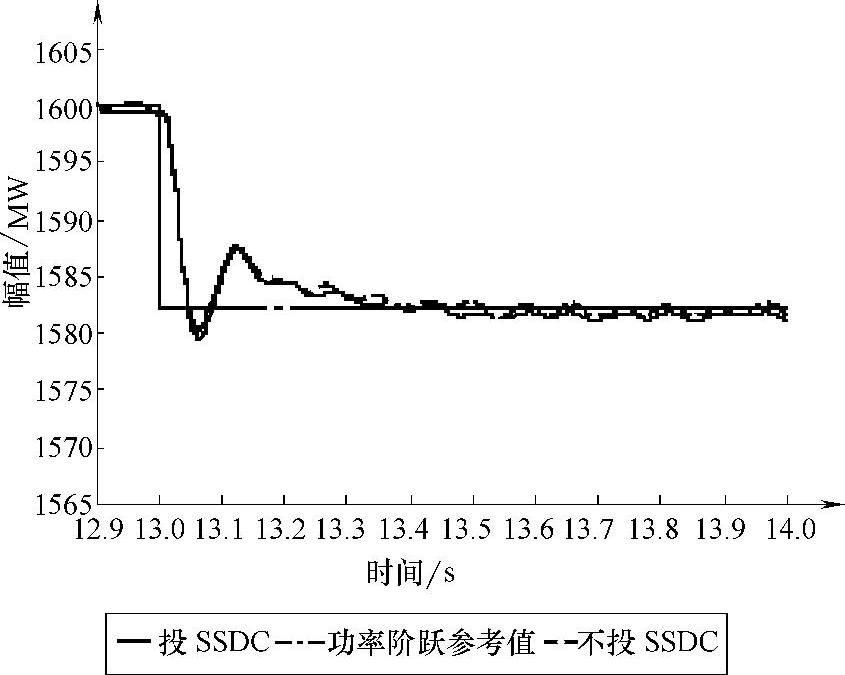

图7-85 HVDC直流功率-0.01pu阶跃响应

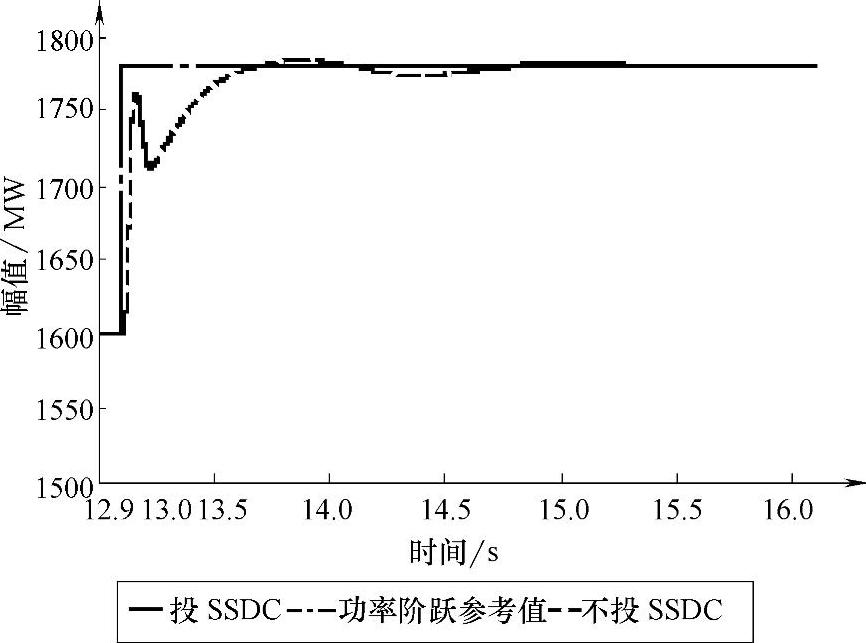

图7-86 HVDC直流功率+0.1pu阶跃响应
图7-87 HVDC直流功率-0.1pu阶跃响应

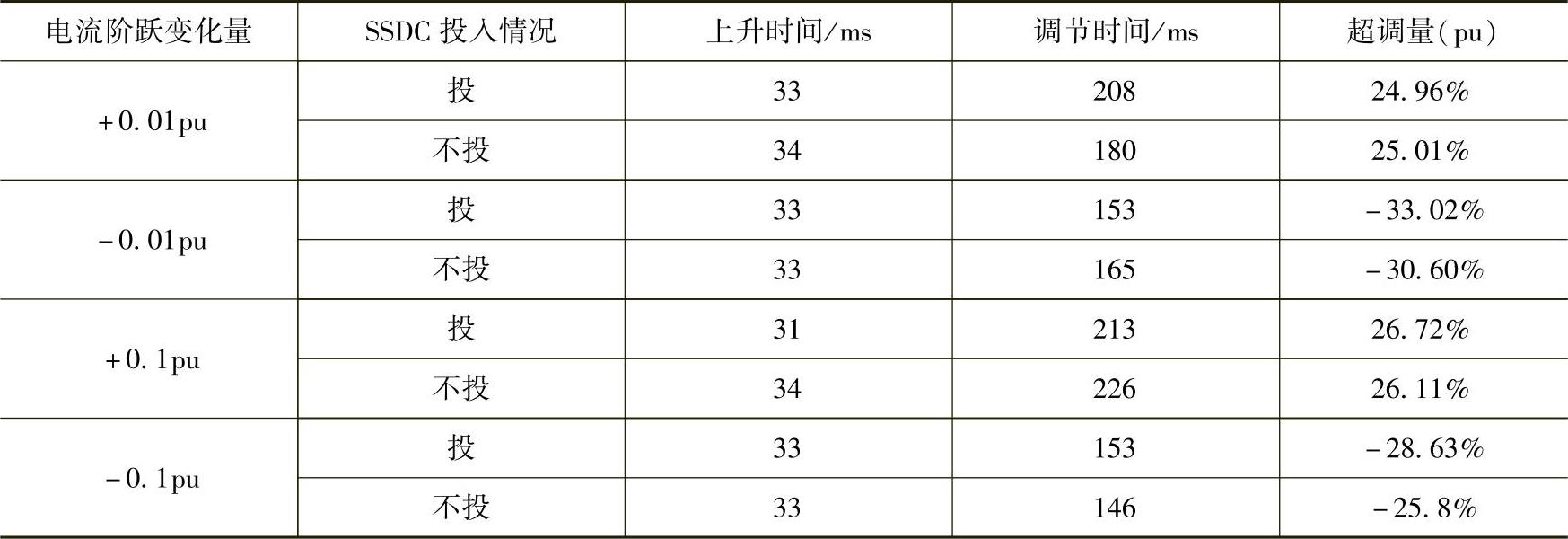

表7-8 HVDC直流电流阶跃响应性能指标比较

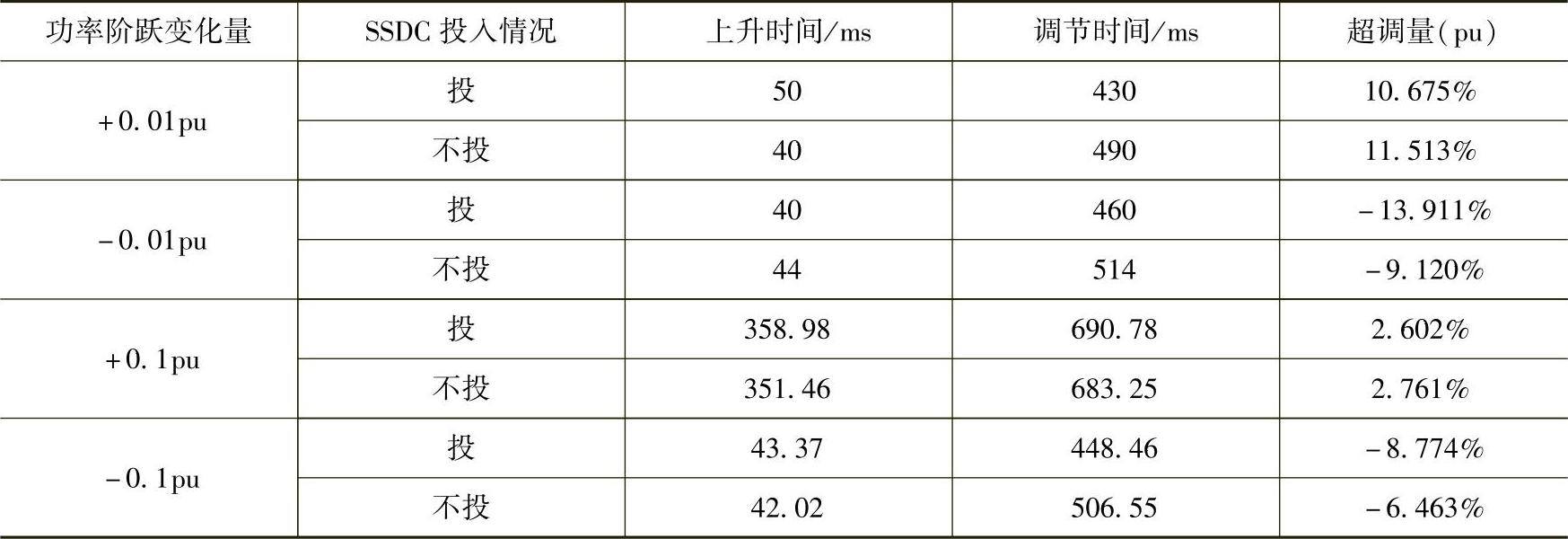

表7-9 HVDC直流功率阶跃响应性能指标比较
