如何优化线路N-1运营以确保供电质量？

2025-09-29 理论教育版权反馈

【摘要】：伊敏电厂三期的出线N-1运行，HVDC的控制方式为整流侧定功率控制，逆变侧定熄弧角控制，两机组满载。故障为换流母线三相瞬时接地，故障持续时间为0.1s。图7-62 机组发电机转速曲线图7-63 发电机转速偏差分模态曲线图7-64 机组轴系扭矩曲线系统故障后经过20s的时间，伊敏电厂的两台机组的转矩曲线和转速偏差曲线均能被抑制到初始振荡幅值的5%。系统N-1运行方式下，按照7.6节整定参数的SSDC也能在短时间内将系统次同步振荡抑制住。

伊敏电厂三期的出线N-1运行，HVDC的控制方式为整流侧定功率控制，逆变侧定熄弧角控制，两机组满载。故障为换流母线三相瞬时接地，故障持续时间为0.1s。SSDC投入，伊敏电厂三期1机组的仿真波形如图7-62～图7-64所示。

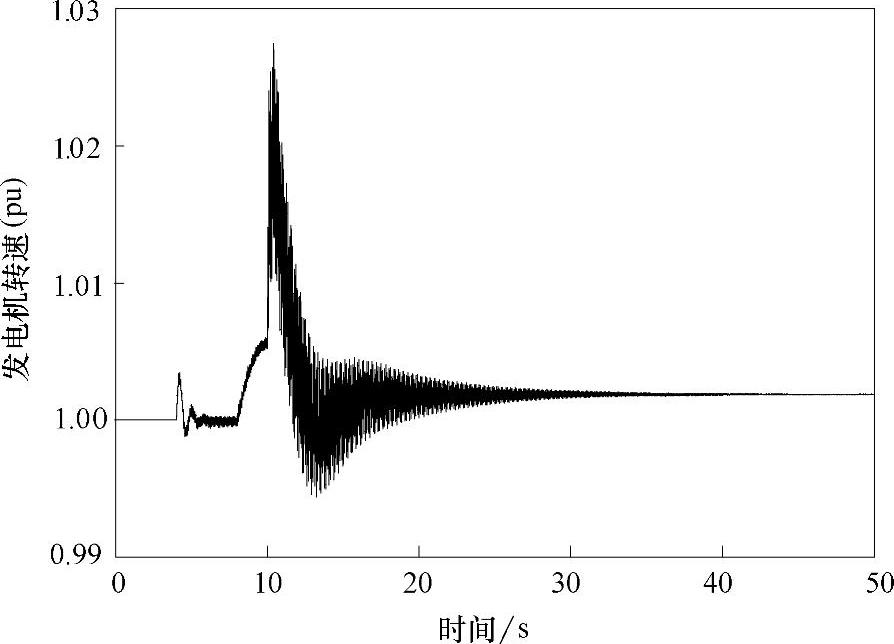

图7-62 机组发电机转速曲线

图7-63 发电机转速偏差分模态曲线

图7-64 机组轴系扭矩曲线

系统故障后经过20s的时间，伊敏电厂的两台机组的转矩曲线和转速偏差曲线均能被抑制到初始振荡幅值的5%。其中，由于该系统的次同步振荡主要为模态1的振荡问题，因此，模态1的转速偏差曲线衰减得较慢。

伊敏电厂三期的出线N-1运行，HVDC的控制方式为整流侧定功率控制，逆变侧定关断角控制，两机组满载。故障为换流母线三相瞬时接地，故障持续时间为0.1s。SSDC投入，伊敏电厂三期的1机组的仿真波形如图7-65～图7-67所示。(https://www.chuimin.cn)

图7-65 机组发电机转速曲线

图7-66 发电机转速偏差分模态曲线

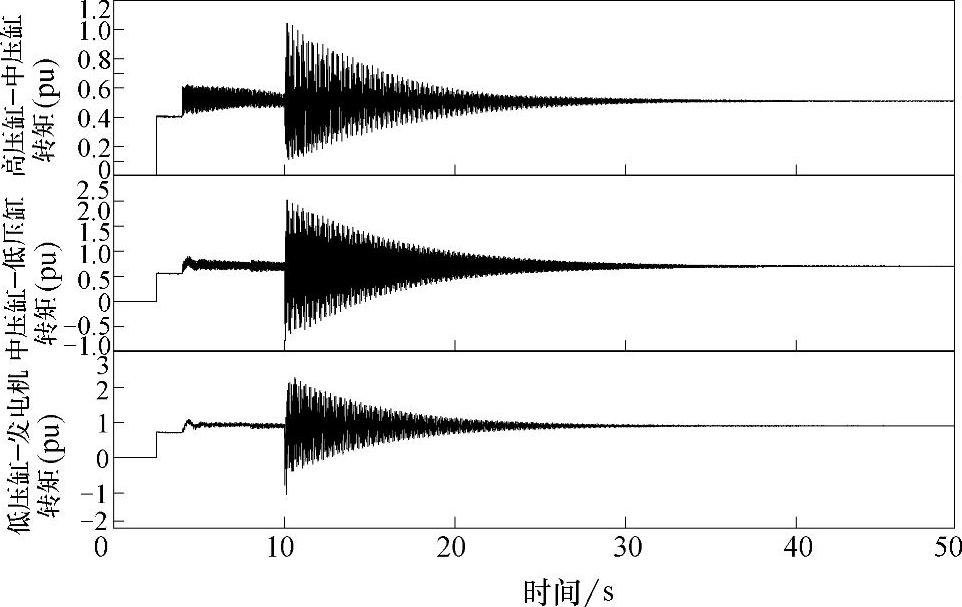

图7-67 机组轴系扭矩曲线

系统故障后经过16s的时间，伊敏电厂三期的两台机组的转矩曲线和转速偏差曲线均能被抑制到初始振荡幅值的5%。其中，由于该系统的次同步振荡主要为模态1的振荡问题，因此衰减得较慢。系统N-1运行方式下，按照7.6节整定参数的SSDC也能在短时间内将系统次同步振荡抑制住。
