SSDC参数整定与分析软件主要利用MATLAB的数值计算和数据可视化功能，结合MATLAB控制系统工具箱（Control System Toolbox）设计SSDC，计算和分析单通道以及多通道SSDC不同参数情况下的系统频率特性，进而实现SSDC参数的整定与分析。

7.6.4.1 SSDC的结构设计

SSDC的设计包括单通道阻尼和多通道阻尼两种方案。

1.单通道SSDC结构

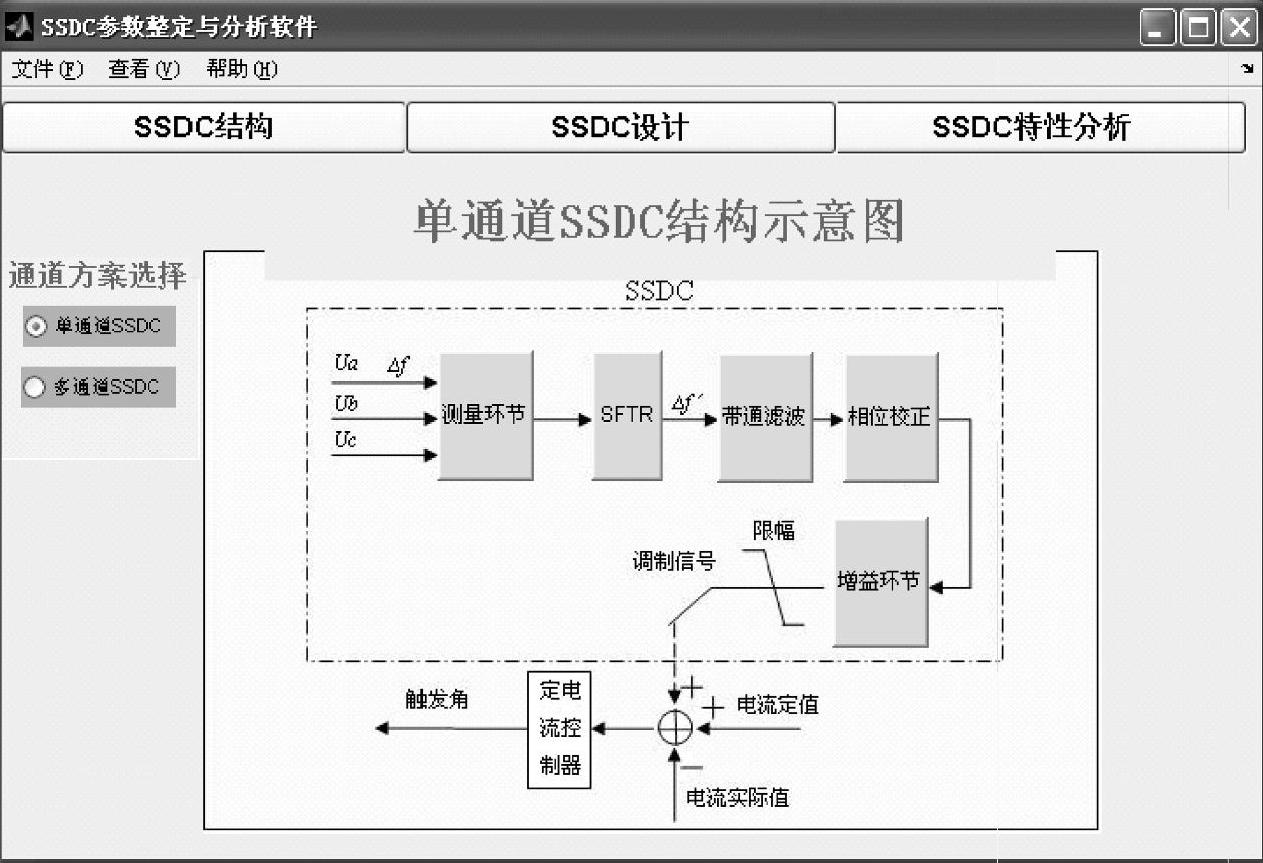

单通道SSDC结构如图7-42所示，单通道的SSDC的结构由测量环节H_Measuring（S），次同步频率变换（SFTR）环节H_Sftr（S），带通滤波环节H_Bandpass（S），相位校正环节H_Phaseco（S），及增益调节环节H_Gain（S）组成。SSDC的阻尼调制功能可以通过调制电流参考值实现，也可以通过调制触发延迟角单元实现。

图7-42 单通道SSDC结构示意图

2.多通道SSDC结构

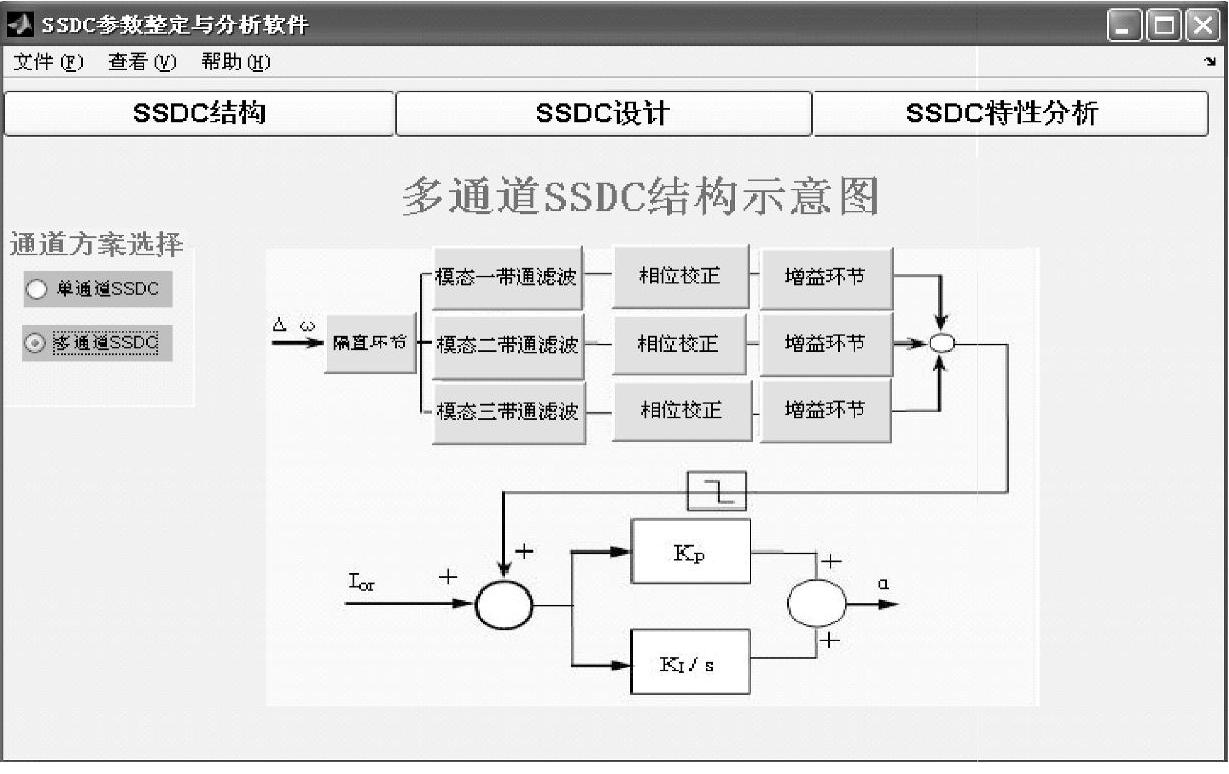

多通道阻尼的方案基于模态分离的思想，对每个振荡模态采用不同的移相、增益处理，具体设计时可以逐一对各个模态设计相应的滤波器、增益和相位校正环节，然后进行叠加即可，可以实现对每个模态的最佳阻尼补偿，如图7-43所示。

图7-43 多通道SSDC结构示意图

7.6.4.2 通道参数整定与分析

1.单通道SSDC参数整定与分析

简要分析单通道SSDC中的相位校正环节，单通道SSDC相位校正环节如图7-44所示。

图7-44 单通道SSDC相位校正环节参数整定与传递函数分析界面

根据相位校正前系统的特性，分别设置相应相位校正中心频率和相位校正度数，参数调节方法可参见本章的7.6.2节及7.6.3节的SSDC设计部分。点击设置按钮将数据读入后台，利用传递函数图形分析可实现单元环节传递函数的伯德图分析、阶跃响应和脉冲响应。

2.多通道SSDC参数整定与分析

多通道SSDC具体设计时可以逐一对各个模态设计相应的滤波器、增益和相位校正环节。以下简要分析模态滤波单元，其他单元参数设置和分析类似。

图7-45 多通道SSDC模态设置及选择界面

多通道SSDC模态滤波设计过程如图7-45所示，利用SSDC设计单元界面设置振荡模态参数，本软件主要考虑图7-19伊敏电厂三期1#、2#机组自然扭振频率的三个振荡模态：12.9162Hz、22.5132Hz和26.0202Hz，点击设置按钮写入后台数据库。在“多通道带通滤波单元设计”环节的下拉框中，选择“模态一滤波单元”，弹出“多通道模态一滤波单元设计与传函分析”界面，如图7-46所示。

图7-46 多通道模态一滤波单元

系统默认情况下将后台模态数据读入当前界面，用户也可根据需要点击修改，确认后点击设置按钮即可得到相应传递函数。“传函图形分析”可实现多通道当前模态单元的伯德图分析、阶跃响应和脉冲响应。

7.6.4.3 SSDC系统特性分析

1.单通道SSDC系统特性分析

图7-47 单通道SSDC系统特性分析界面

考虑到直流系统引起的SSO频率一般集中在10～30Hz之间，不同振荡模式所需的移相角度差别不大，可以使用同样的移相参数和放大系数，因此采用单通道的结构能实现对所有次同步频段振荡频率的阻尼。用户在图7-47所示界面设置待观测频率，频率变化如图所示，“相位校正前系统特性”和“相位校正后系统特性”两个按钮可以输出相位校正前后系统幅频响应、相频响应数据，并将相应图形显示在界面右侧。当相位校正后系统特性不满足要求时，用户可以点击“微调界面”按钮实现微调，理论分析认为相位校正后系统应使SSDC的输入信号与其产生的电磁转矩增量的相位差在[-90°，+90°]范围内，为了留有一定的安全裕度，通常将相位差调整在[-45°，+45°]范围内。

2.多通道SSDC系统特性分析

通过点击如图7-48所示的“通道方案选择”下拉框选择相应模态进行设置，系统默认情况下将当前次同步振荡模态频率读入前台，用户亦可设置其他频率观测点。点击“相位校正前系统特性”和“相位校正后系统特性”两个按钮分别计算相位校正前后系统特性数据，并以图形显示在界面右侧。当相位校正数据不满足要求时，用户可以点击“微调界面”按钮调节。

图7-48 多通道SSDC系统特性分析
