图3-203点的动感分析稳定静止控制四边；上升运动；下降；强力相吸引；点的动感当视野中存在两个点，在两点之间就会产生相互牵拉的视觉张力。图3-206滑雪塔2）楔形物相对于趋向对称和平衡的长方形或与长方形比例相同的线条，楔形物造成的运动感要强烈得多。......
2023-09-18
配合物对DNA电化学信号的影响与分析
【摘要】：图5.2.10为配合物与dsDNA和ssDNA充分作用后阳极扫描得到的微分脉冲伏安图，由图可知配合物在电极表面能得到一个灵敏的氧化峰，当加入dsDNA和ssDNA与配合物作用后，配合物的峰电流依次降低，峰电位正移，该结果与循环伏安结果一致。表8-30 有机玻璃板的性能表8-31 工业用毛毡的规格及性能注：本表仅供参考。本表取一等品参数。
1.常用金属材料的化学成分与力学性能（见表8-4～表8-20）

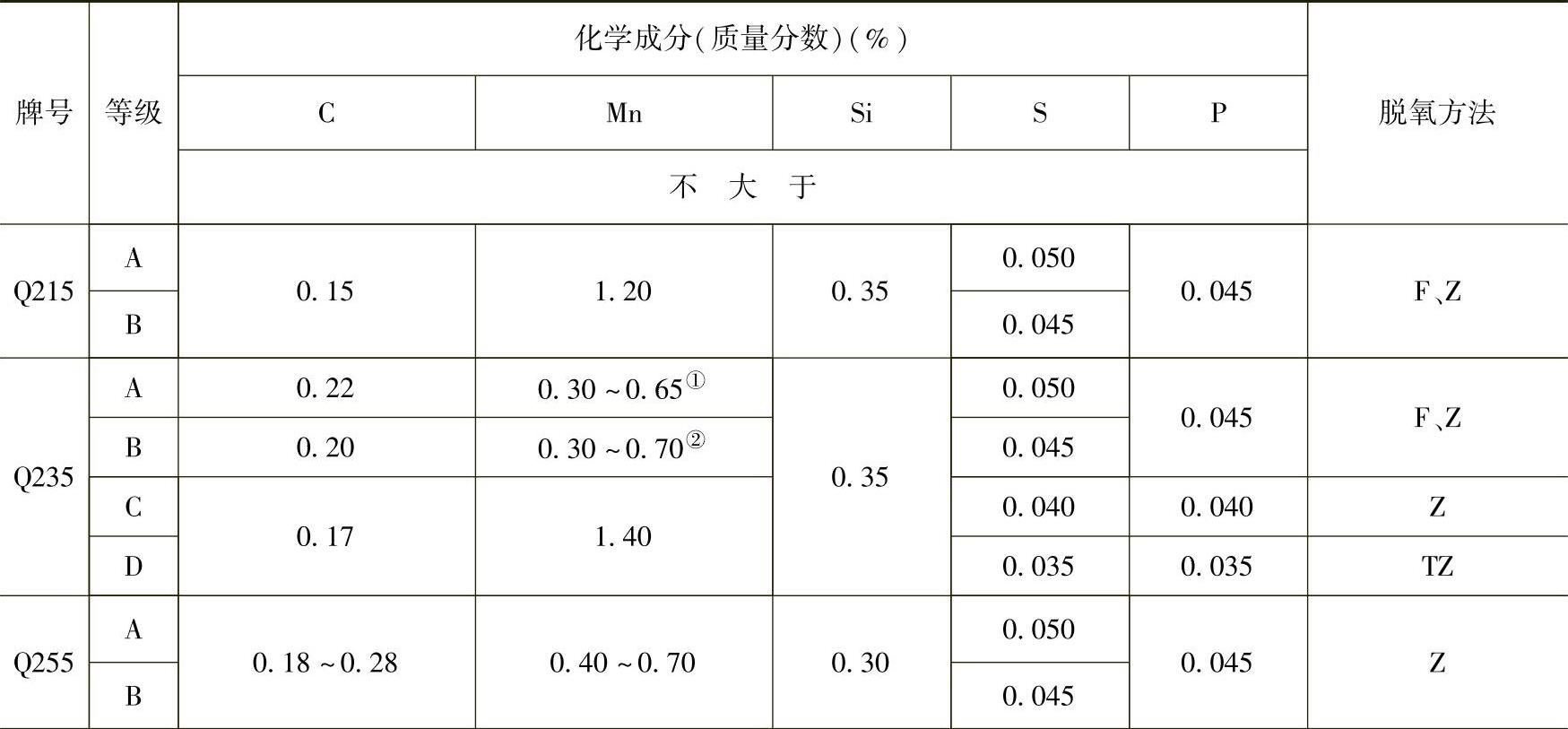

表8-4 碳素结构钢的化学成分（GB 700—2006）
①、② Q235A、B级沸腾钢锰含量上限为0.60%。

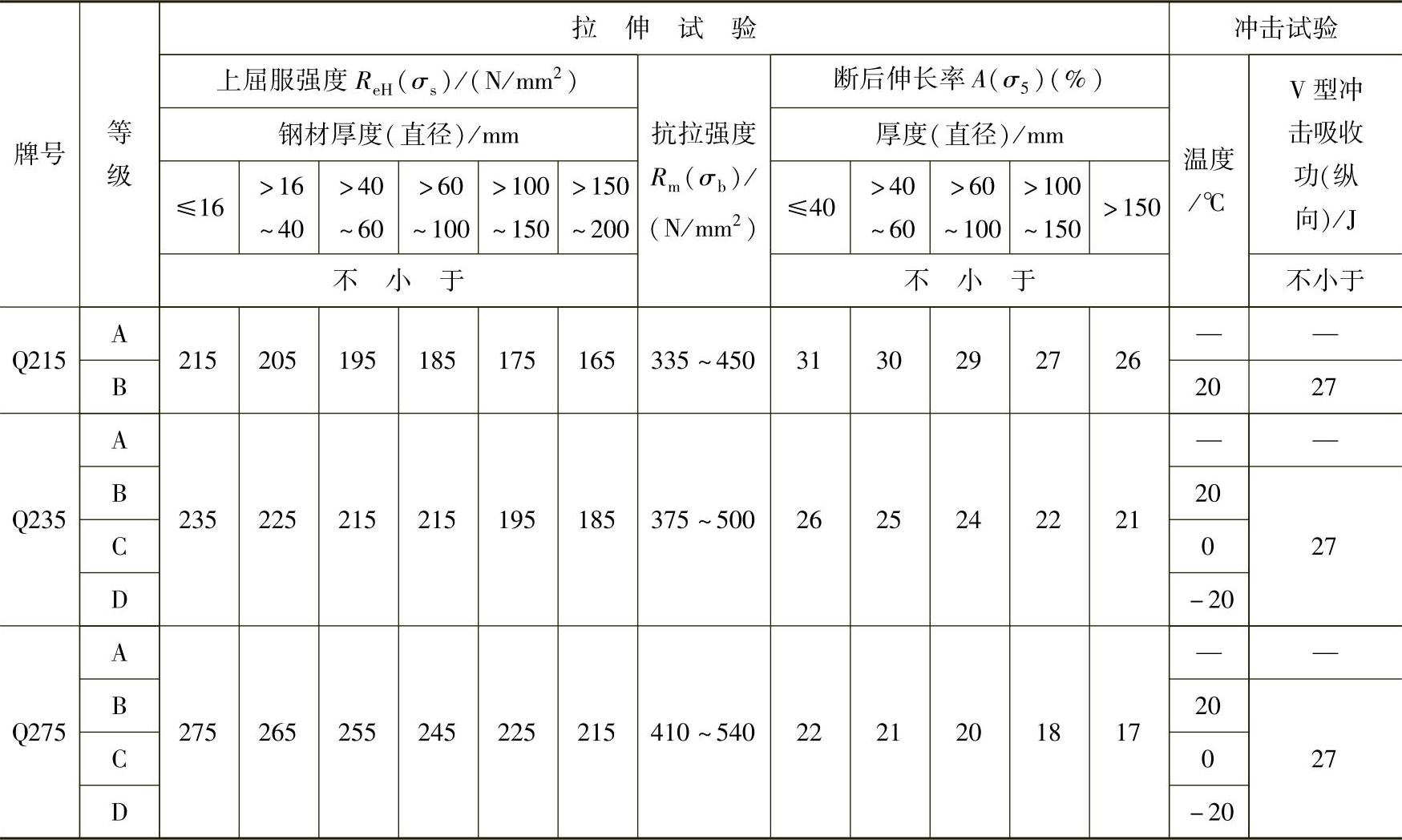

表8-5 碳素结构钢的力学性能（GB 700—2006）

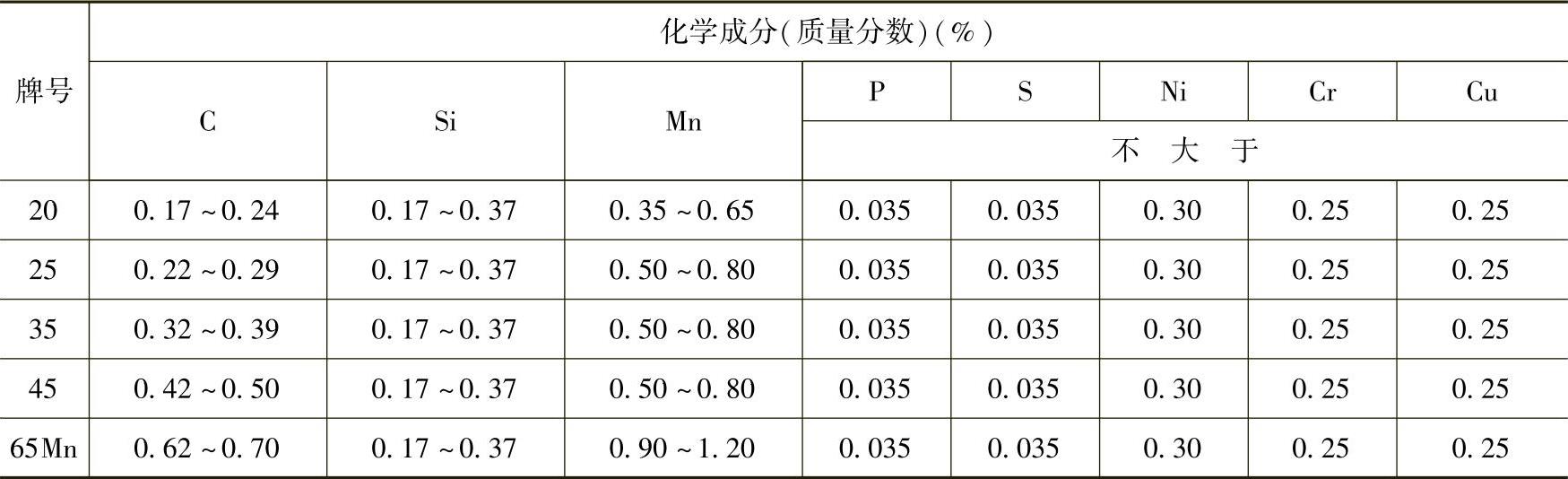

表8-6 优质碳素结构钢的化学成分（GB/T 699—1999）

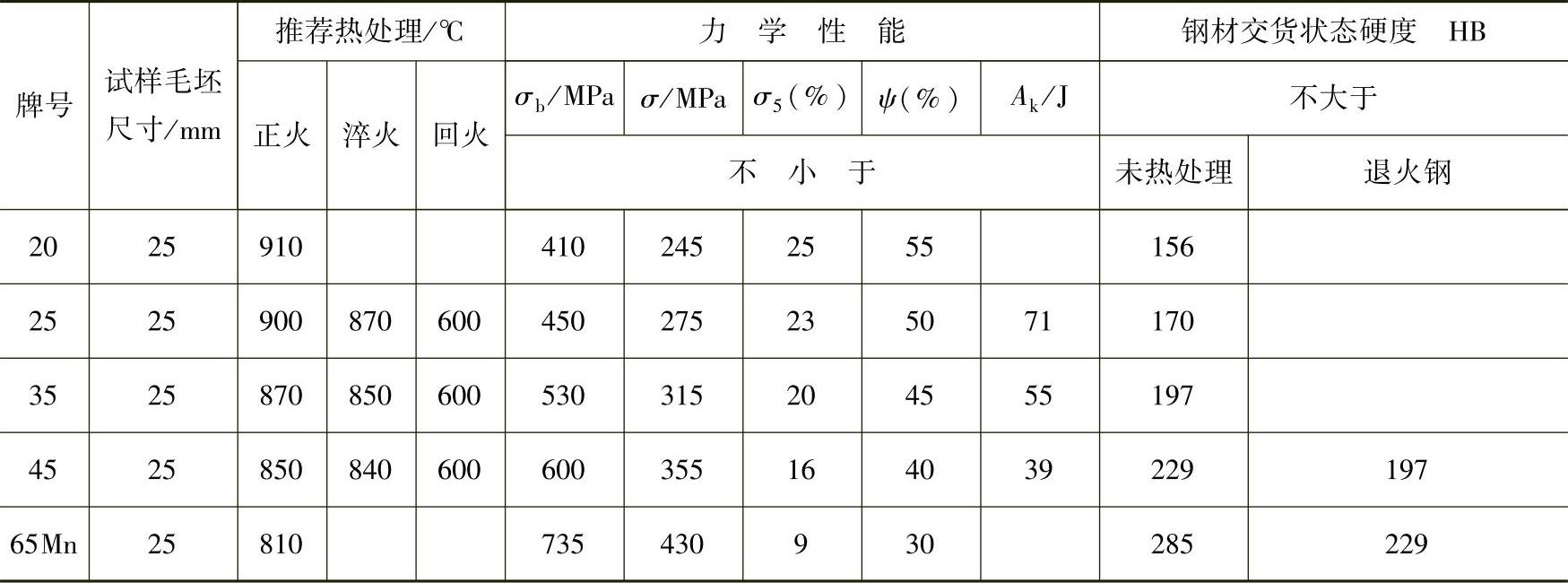

表8-7 优质碳素结构钢的力学性能（GB/T 699—1999）

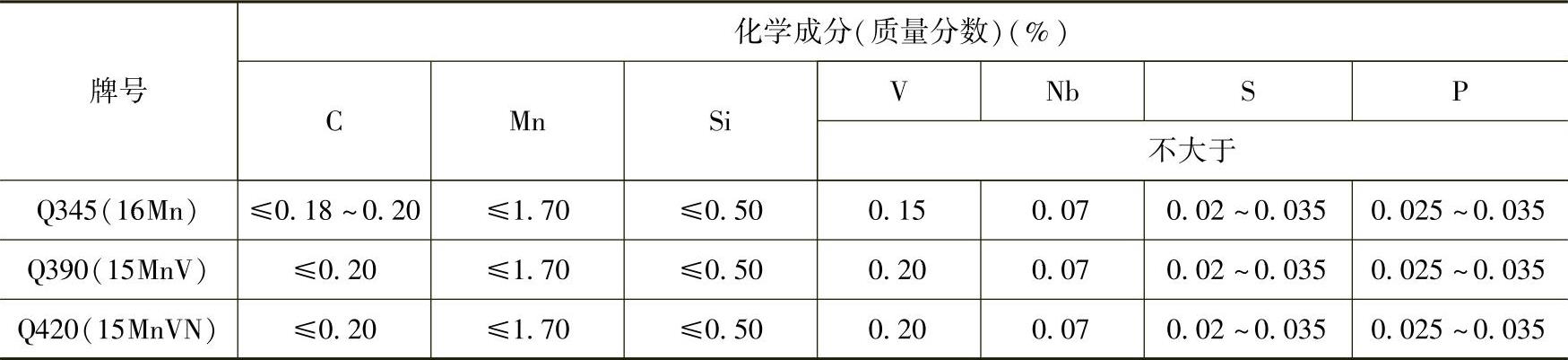

表8-8 低合金结构钢的化学成分（GB/T 1591—2008）

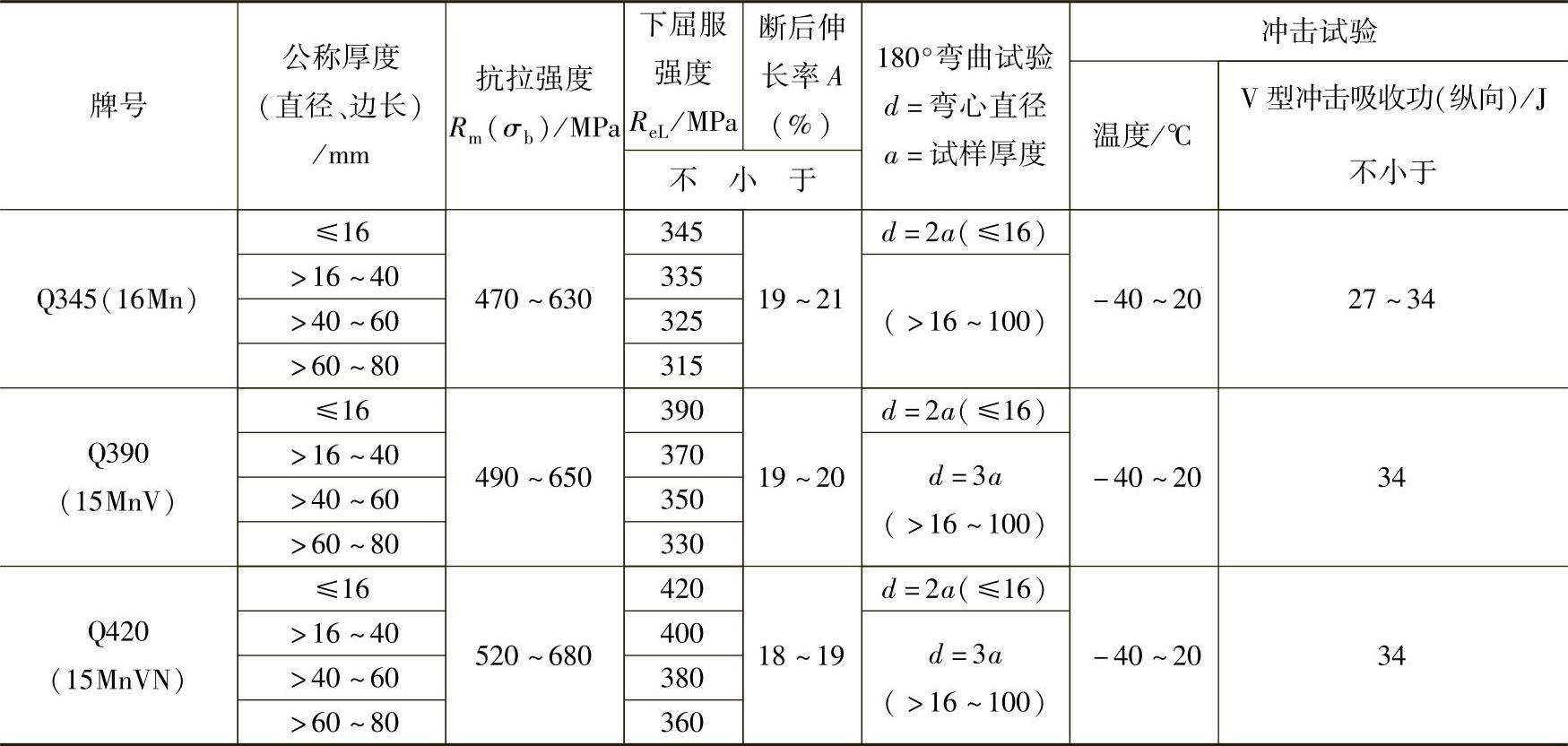

表8-9 低合金结构钢的力学性能（GB/T 1591—2008）

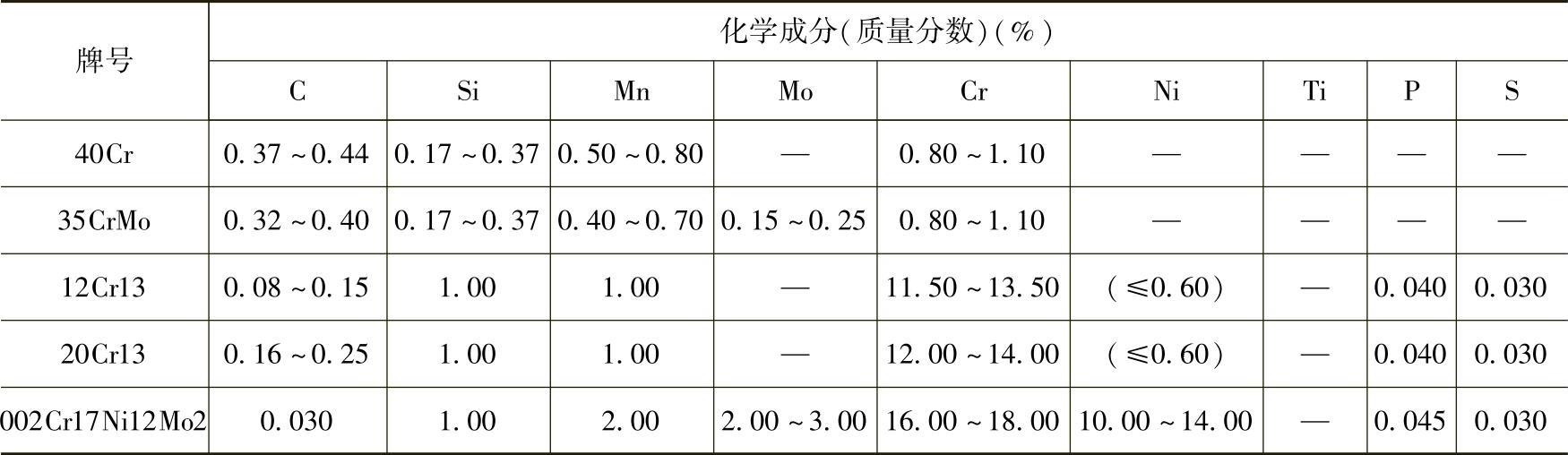

表8-10 合金结构钢、不锈钢、耐热钢的化学成分（GB/T 3077—1999、GB/T 1220—2007）
表8-11 合金结构钢的力学性能（GB/T 3077—1999）

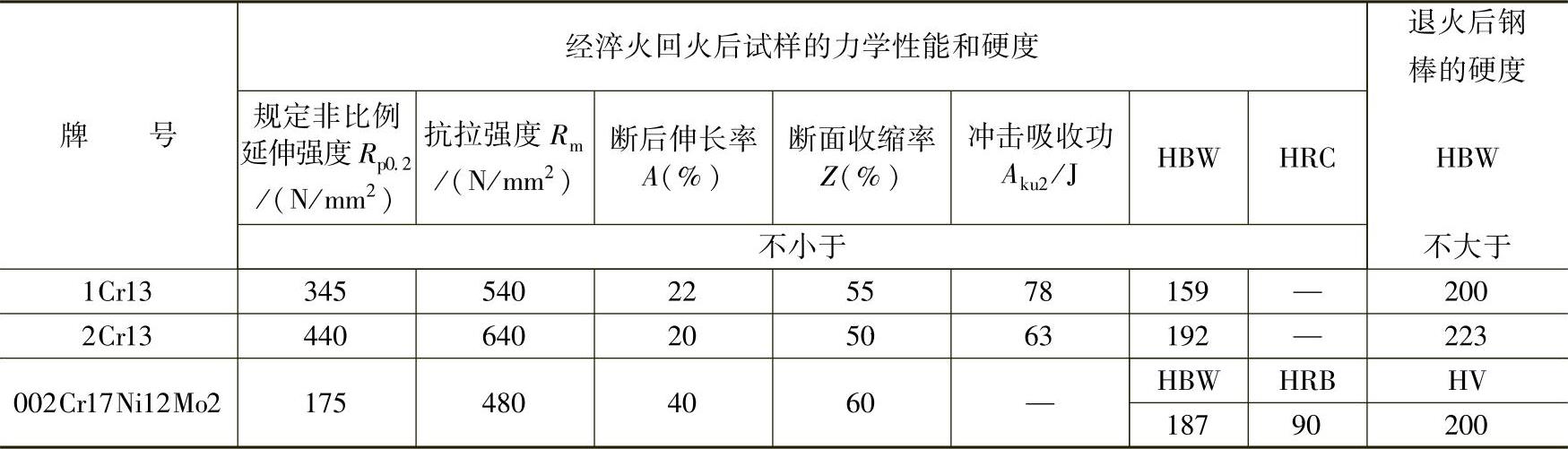

表8-12 不锈钢、耐酸钢、耐热钢的力学性能（GB/T 1220—2007）

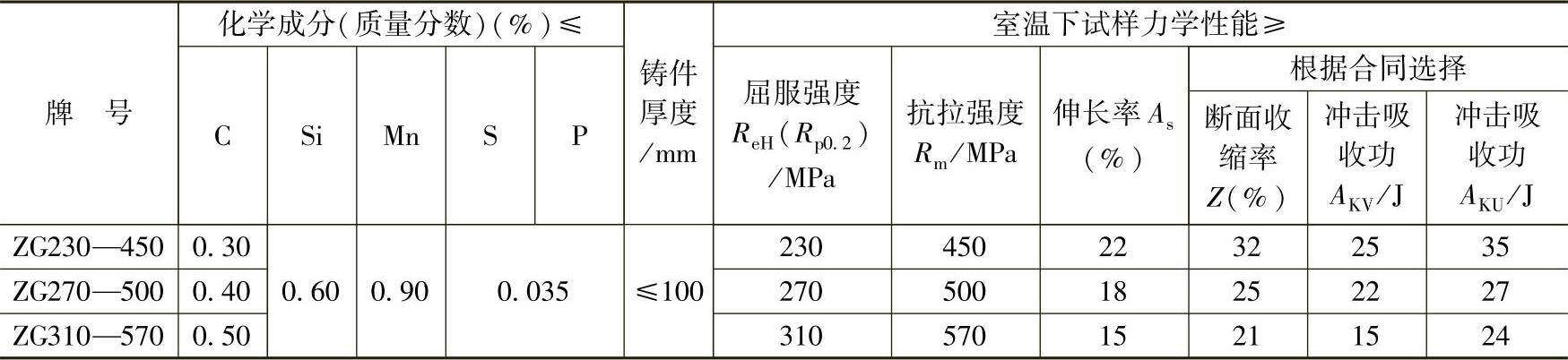

表8-13 一般工程用铸造碳钢（GB/T 11352—2009）

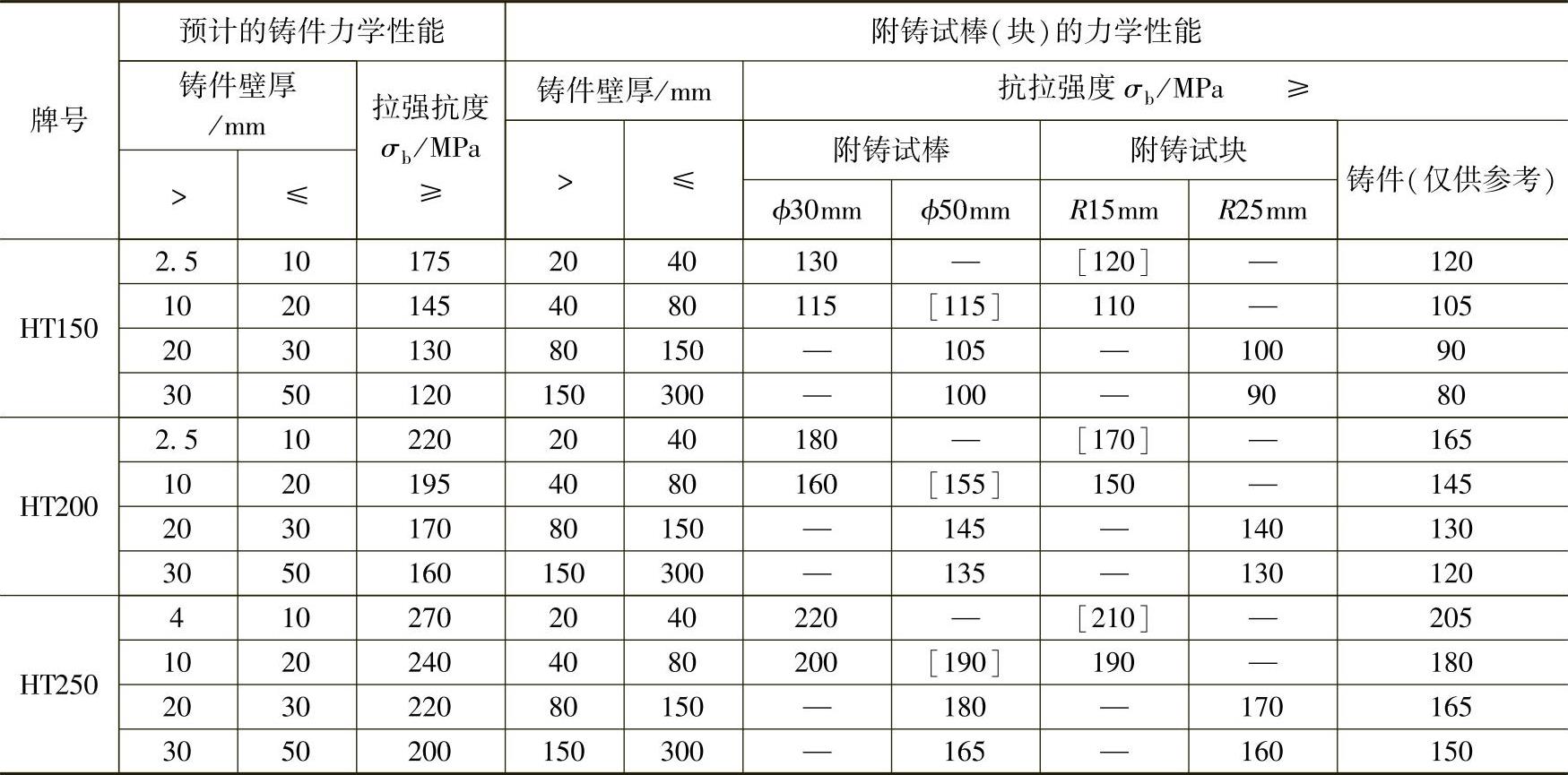

表8-14 灰铸铁件力学性能（GB/T 9439—1988）
注：1.上表适用于在砂型中或导热性与砂型相当的铸型中铸造的片状石墨的灰铸铁。
2.表中分级系根据单铸试棒切削加工成的试样所测定的力学性能进行分级的。
3.力学性能也可由铸件的附铸试棒（块）所切取加工成的试样来进行测定，在一般情况下，附铸试棒（块）的力学性能比单铸试棒的力学性能更接近铸件材质的性能。本表未列出单铸试棒的力学性能。
4.同一牌号的灰铸铁件不同壁厚处会得到不同的力学性能，为便于设计使用，本表给出了不同壁厚的灰铸铁铸件预计能达到的力学性能参考值。
5.力学性能系铸态情况下的力学性能。方括号内的数值仅适用于铸件壁厚大于试样直径时使用。

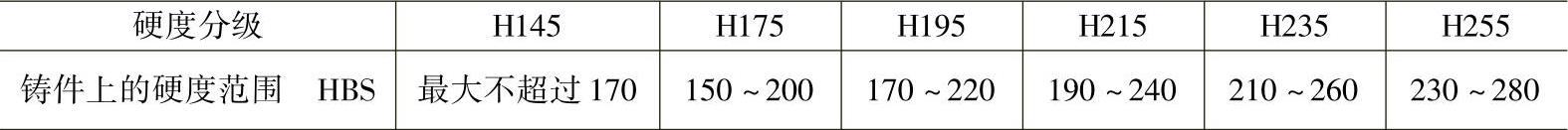

6.如果需方所关心的主要是灰铸铁件材质的硬度，则可按硬度分级表选取（见下表）。

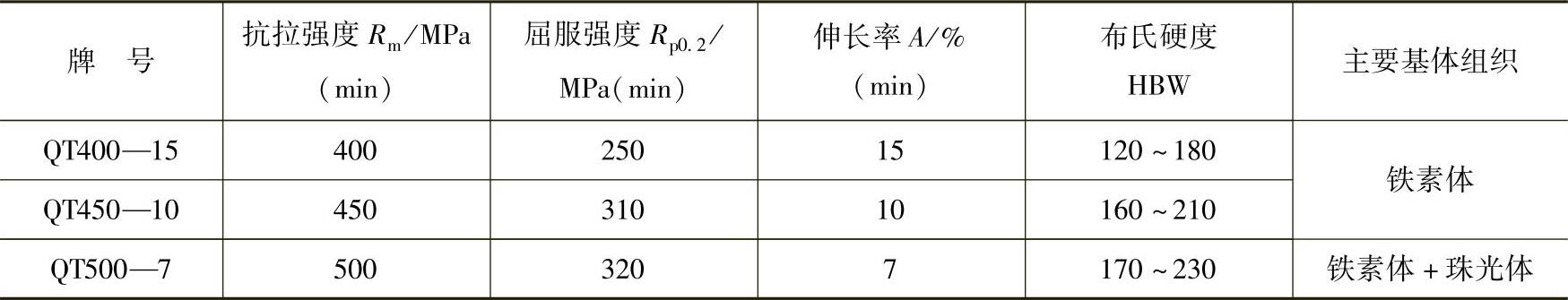

表8-15 以单铸试块力学性能分级的球墨铸铁（GB/T 1348—2009）

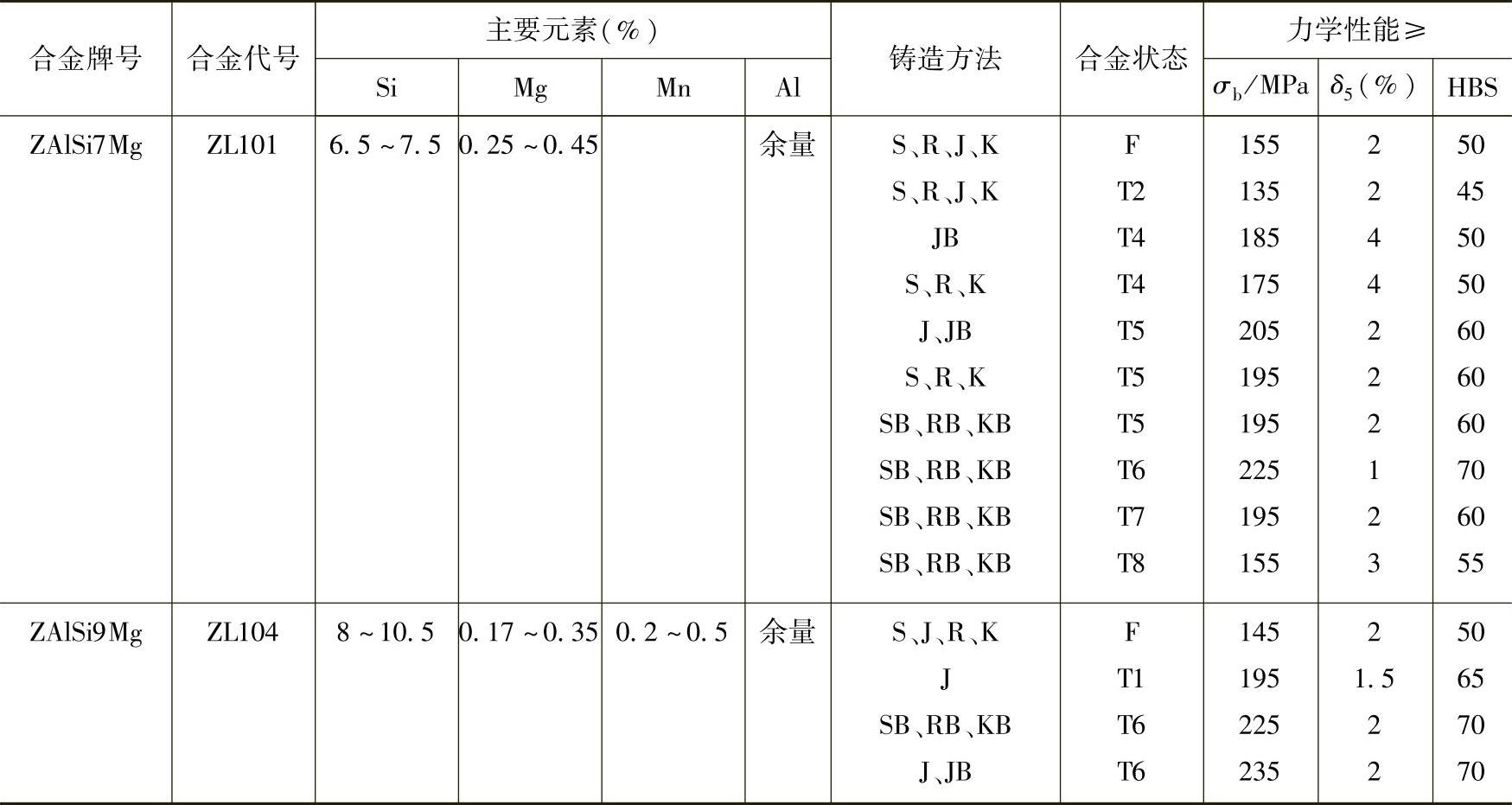

表8-16 铸造铝合金的化学成分和力学性能（GB/T 1173—1995）
注：表中力学性能系在试样直径为12mm±0.25mm，标距为5倍直径经热处理的条件下测出。材料截面大于试样尺寸时，其力学性能一般比表中低，设计时根据具体情况考虑。
表8-17 有色合金铸造方法和热处理状态名称及其代号

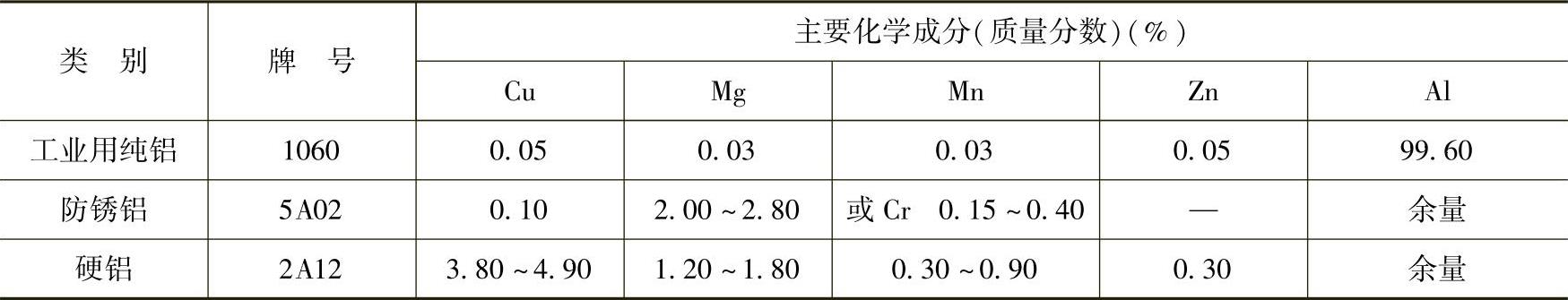

表8-18 常用铝及铝合金加工产品的化学成分（GB/T 3190—2008）

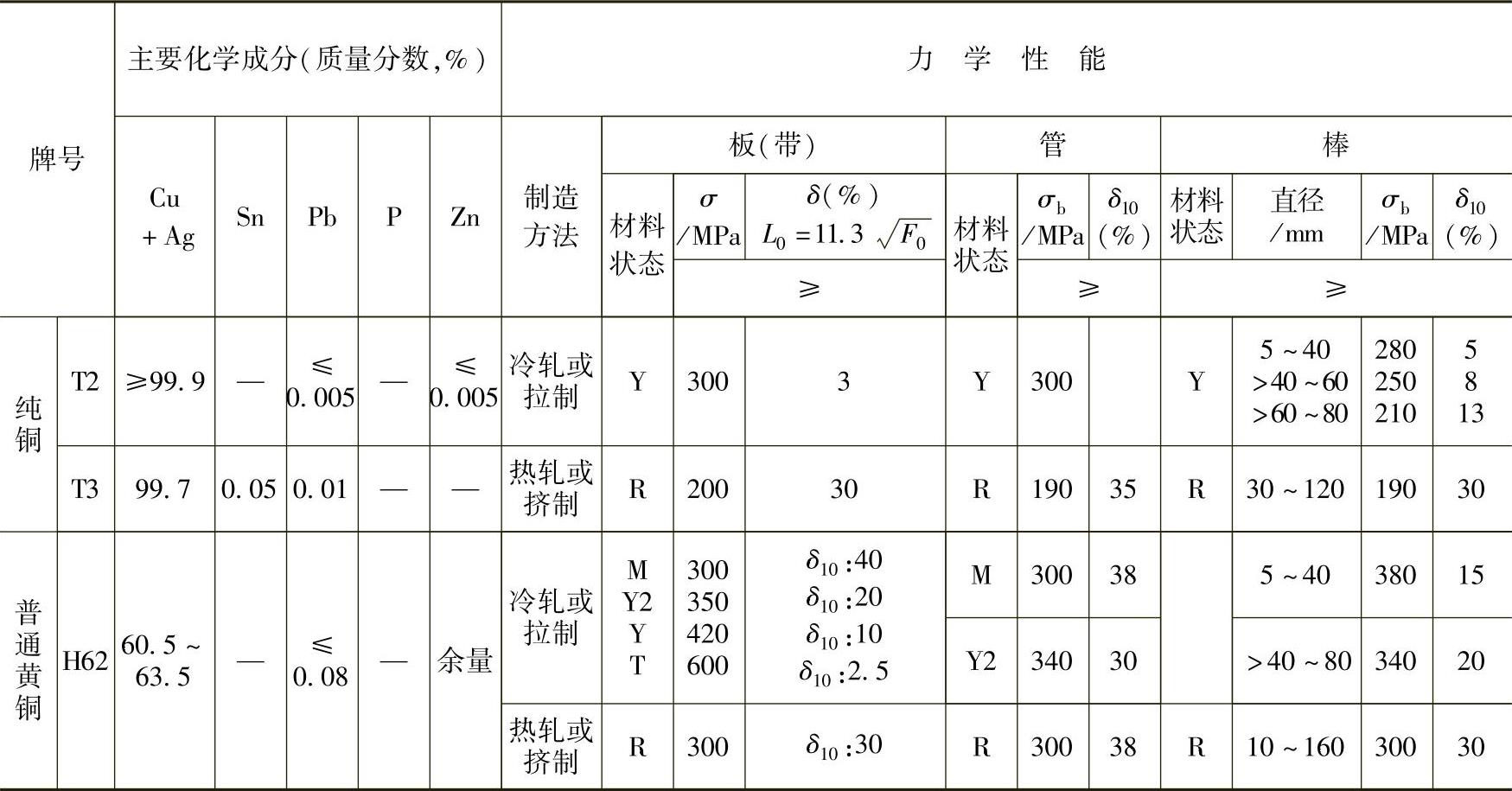

表8-19 常用铜及铜合金板（带）、管、棒的化学成分和力学性能（GB/T 5231—2001）
注：材料状态Y—硬，R—热加工，M—退火，Y2—⅟₂硬，T—特硬。
注：本表仅供参考。

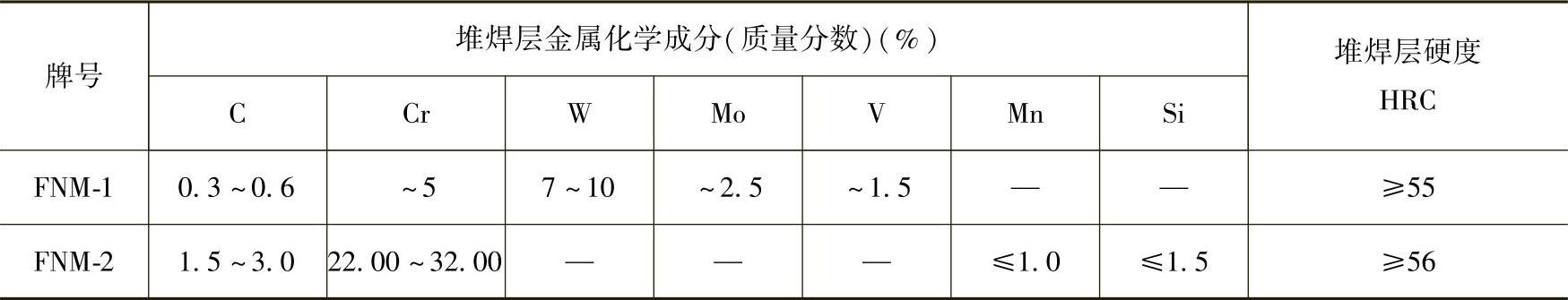

① 沈阳鼓风机研究所提供，生产焊条的单位：沈阳市高技术焊接试验厂。
2.常用非金属材料的性能（见表8-21～表8-32）

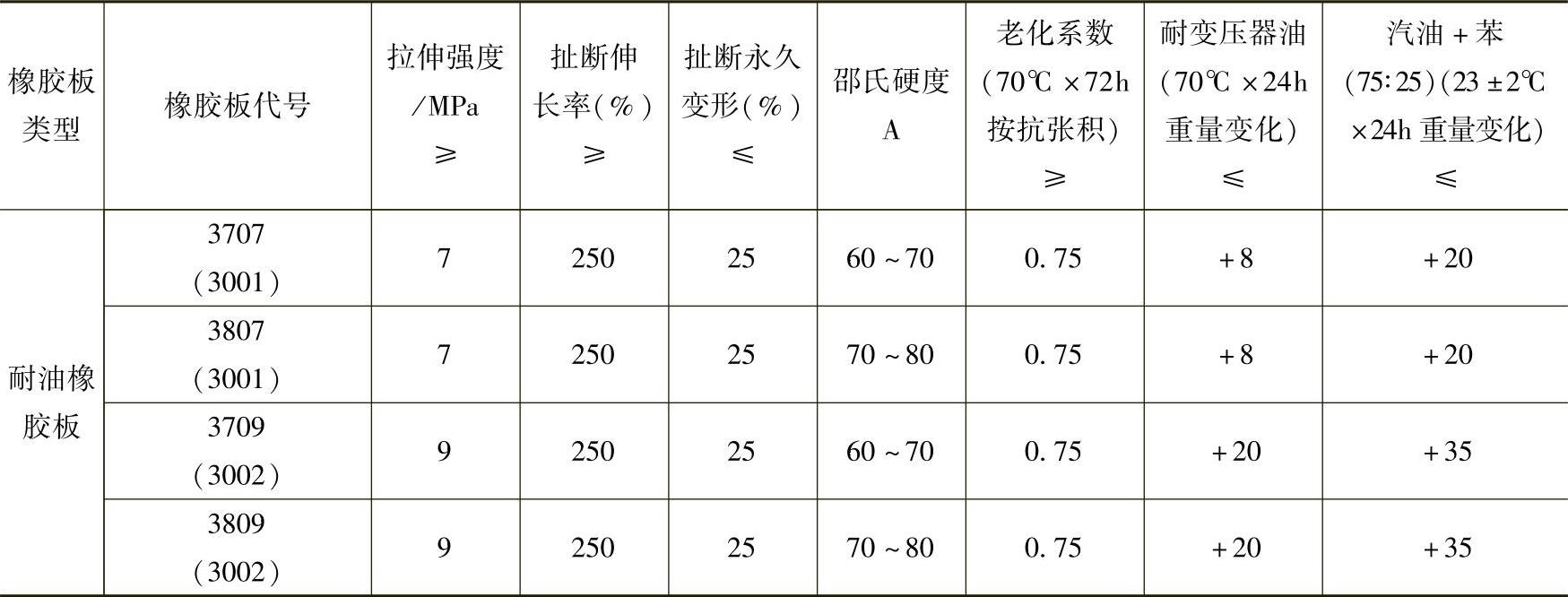

表8-21 工业用硫化橡胶板的性能
（续）
注：本表仅供参考。
表8-22 设备防腐衬里用橡胶板规格、性能及应用

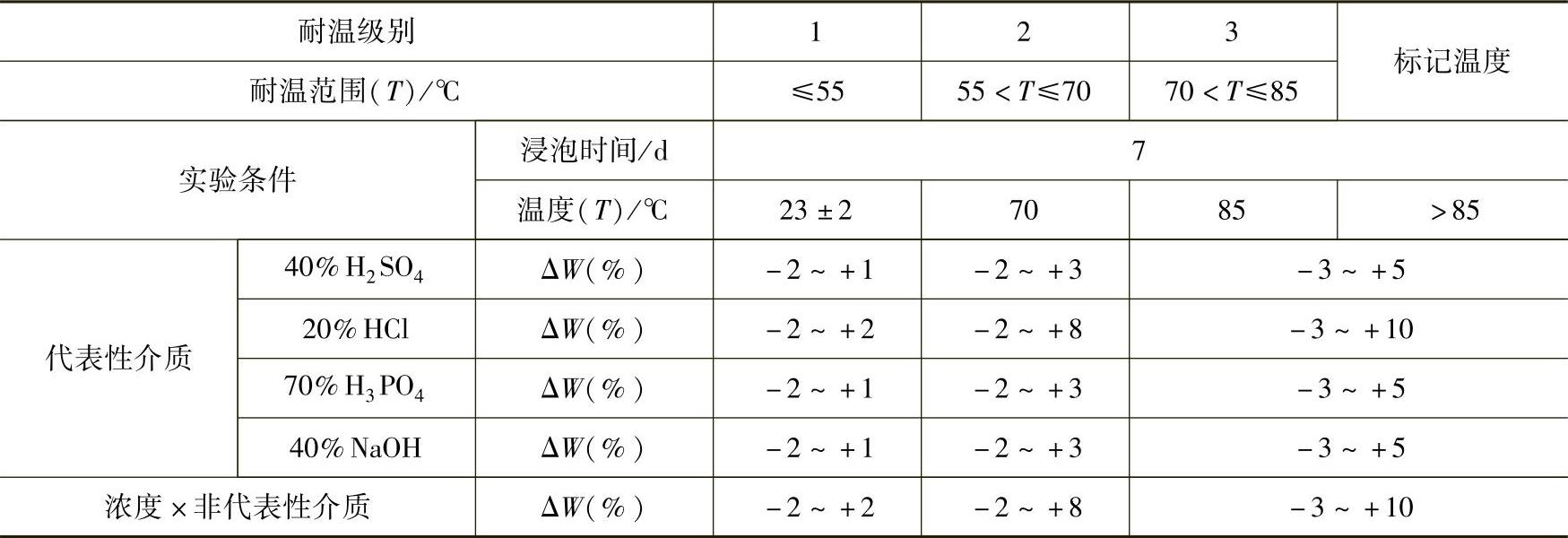

表8-23 设备防腐衬里用橡胶板耐介质性能（GB 18241.1—2001）

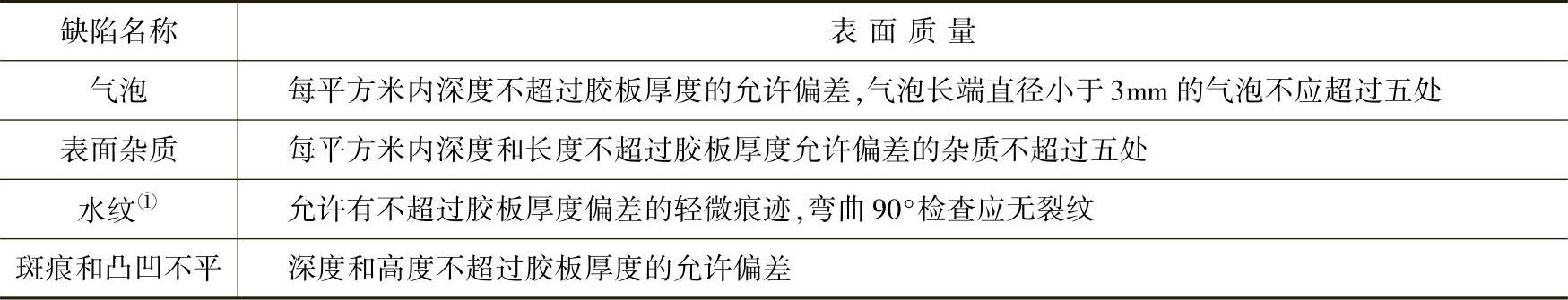

表8-24 衬里用橡胶板的缺陷允许范围
① 硬质胶、半硬胶于硫化前检验。

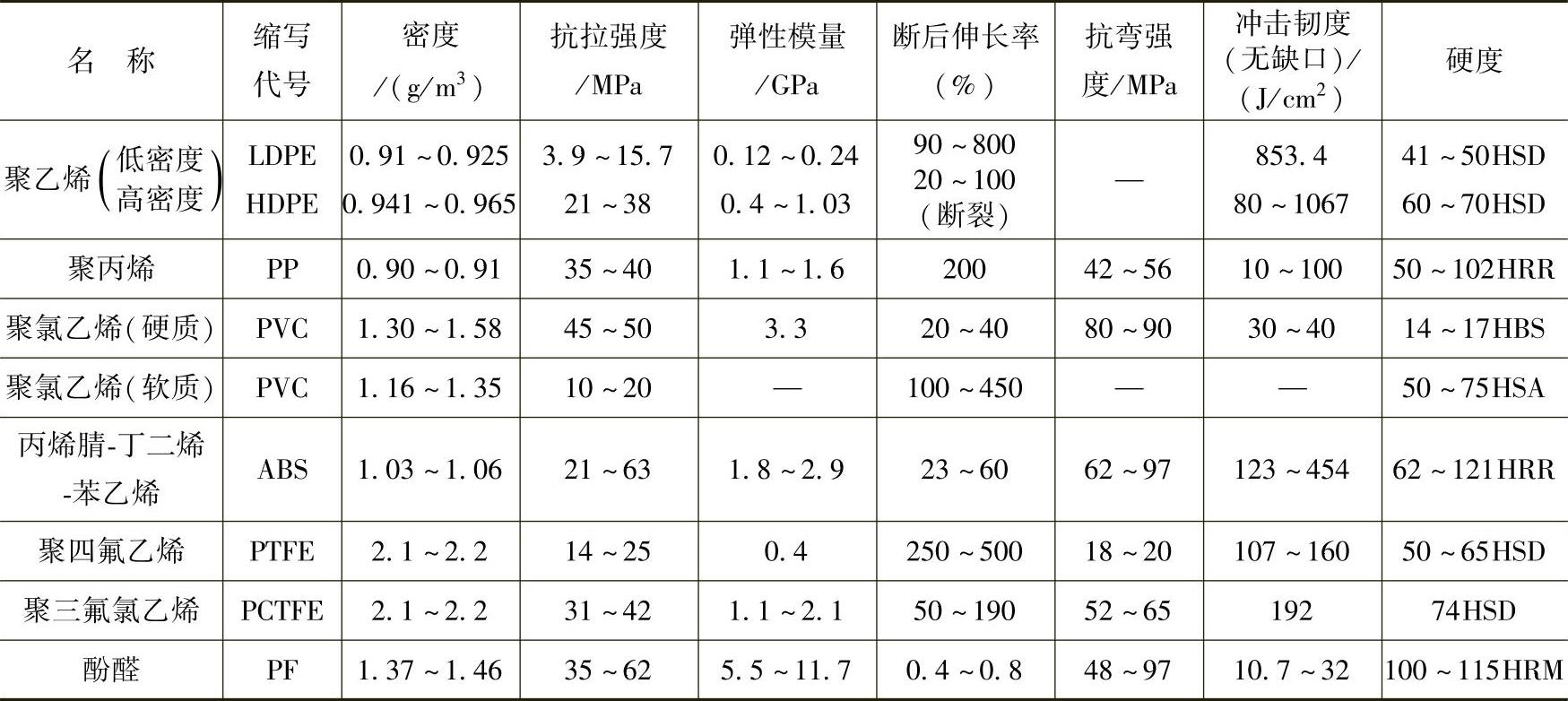

表8-25 常用塑料的性能
注：本表数据仅供参考。

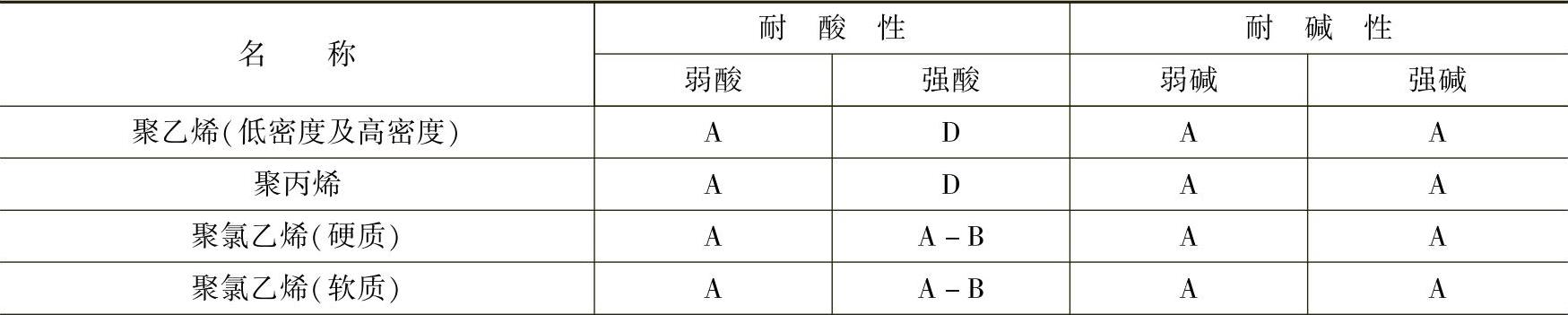

表8-26 常用塑料的耐化学性能
（续）
注：A—试样完全无变化，或变化极微；B—试样略受侵蚀，或表面受侵蚀，或侵蚀较慢；C—试样溶解、分解或侵蚀严重，或不耐大部分试剂；D—不耐氧化性酸或强碱（浓、高浓）。本表仅供参考。
表8-27 玻纤增强聚酯树酯的性能
注：本表仅供参考。

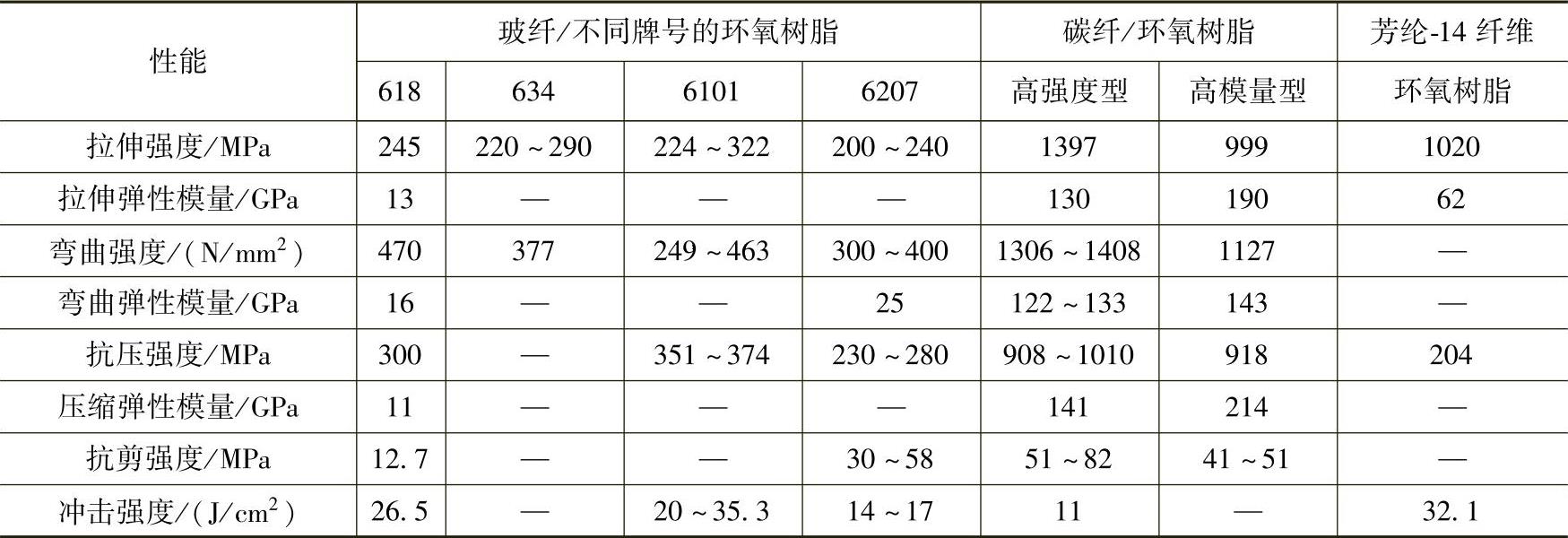

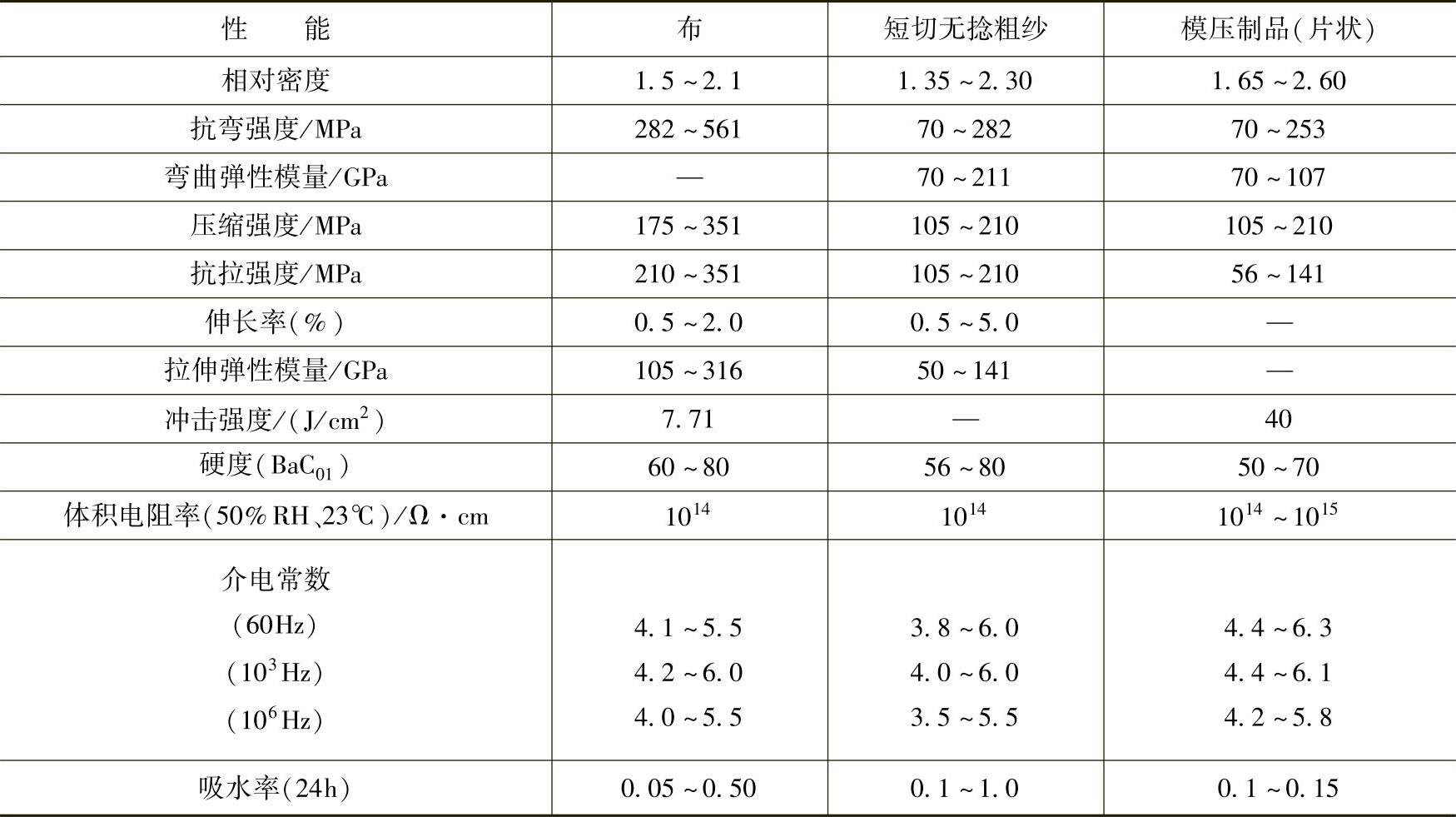

表8-28 纤维增强环氧树脂的性能
注：本表仅供参考。

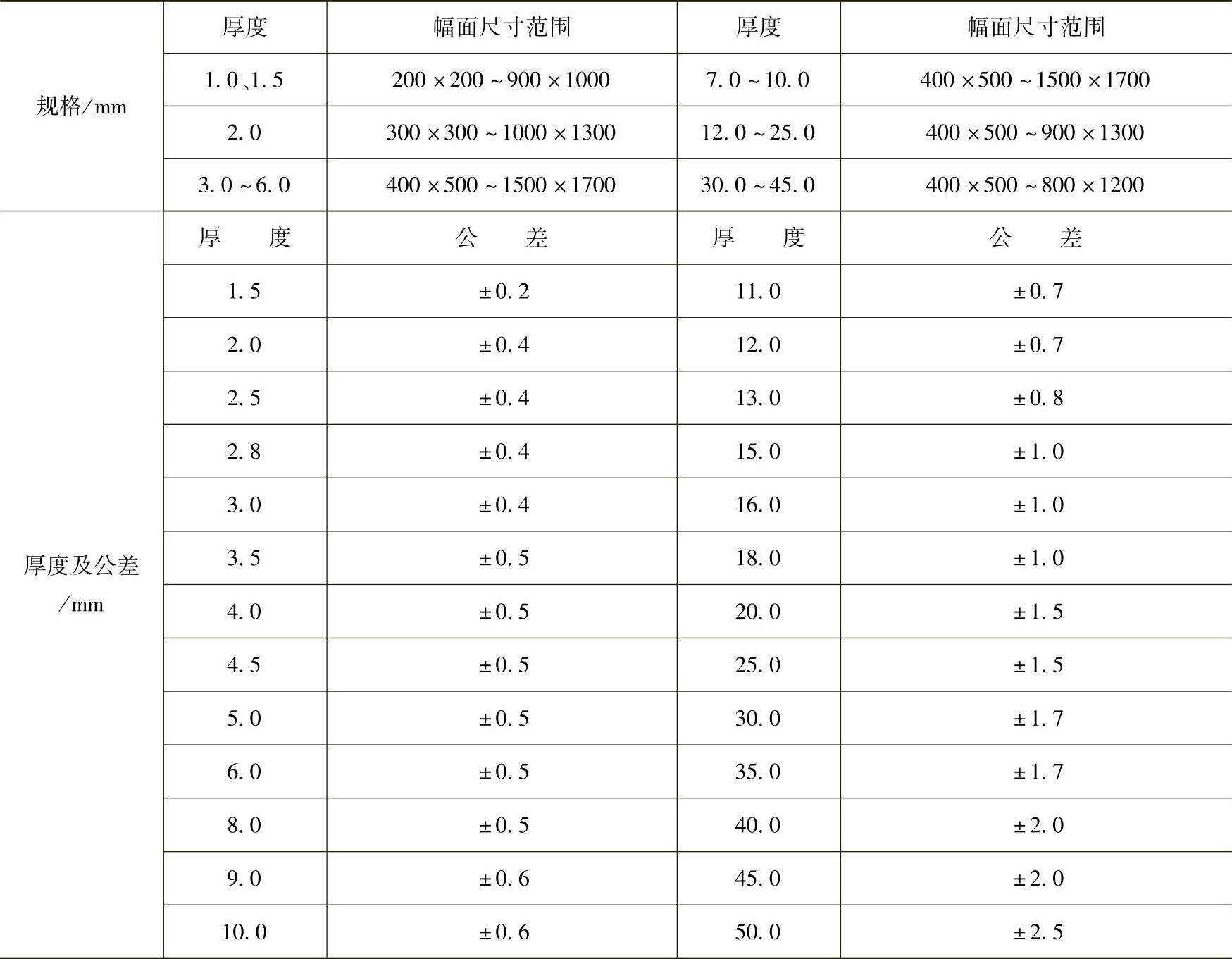

表8-29 有机玻璃板的尺寸规格
注：1.板材幅面尺寸在（1700mm×1900mm）～（2000mm×3000mm）时，厚度公差允许增加20%，板材幅面尺寸大于2000mm×3000mm时，厚度公差允许增加30%。
2.本表摘自GB/T 7134—1996，GB/T 7134—2008已删除规格部分。本表仅供参考。

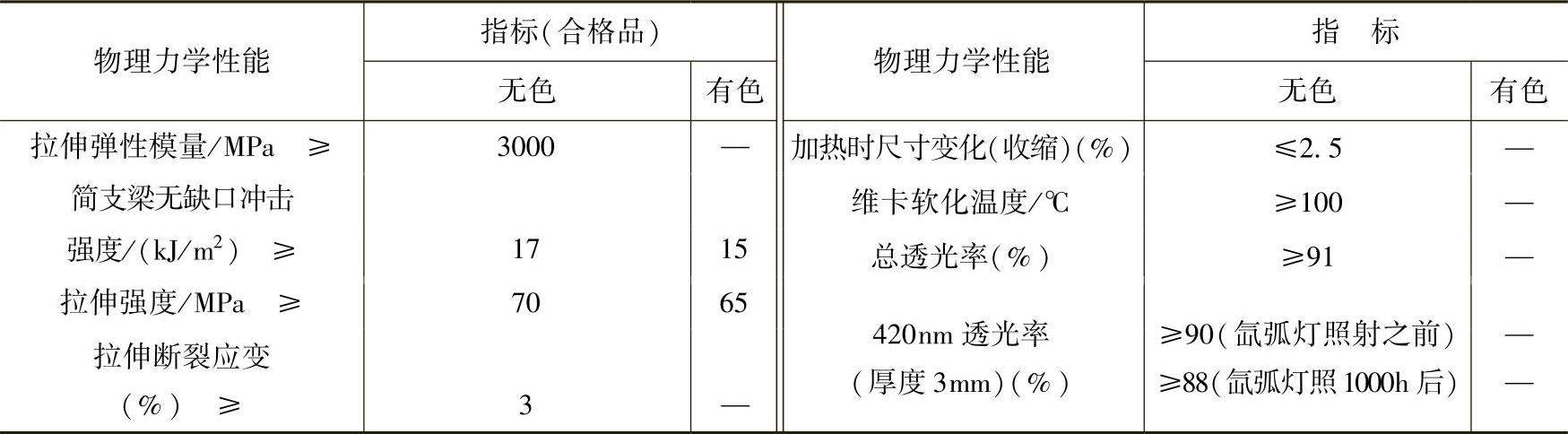

表8-30 有机玻璃板的性能（GB/T 7134—2008）

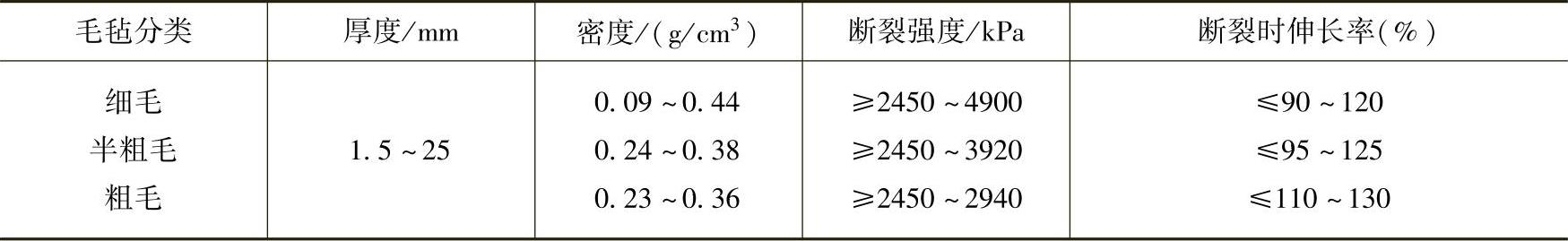

表8-31 工业用毛毡的规格及性能（FZ/T 25001—1992）
注：本表仅供参考。本表取一等品参数。

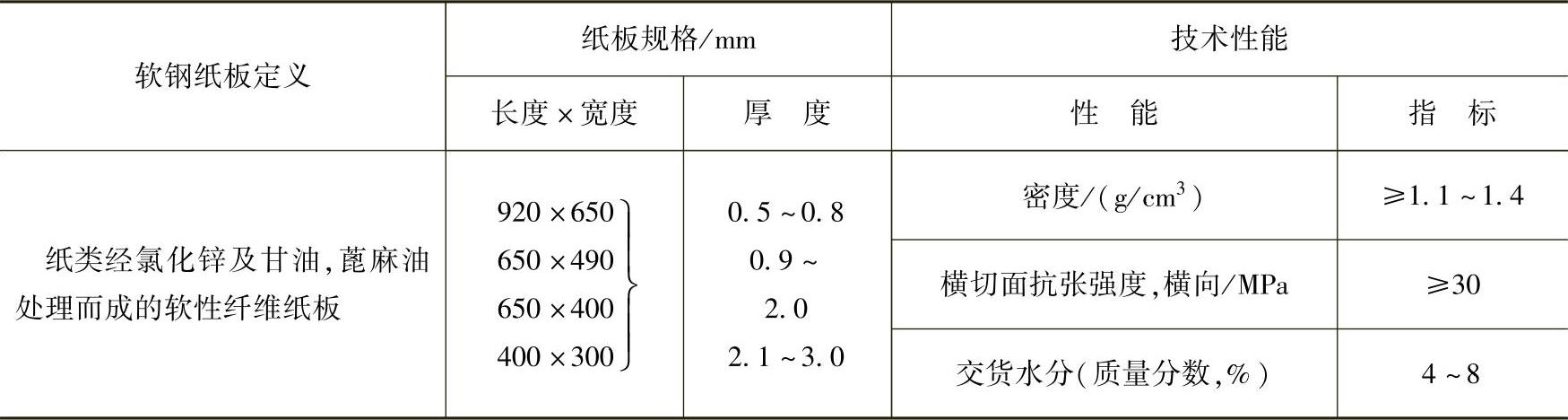

表8-32 软钢纸板的规格及技术性能（QB/T 2200—1996）
注：本表仅供参考。
有关通风机实用技术手册的文章
- 详细阅读
-
对甲基苯甲酸酯配合物的结构及性质详细阅读
基于杂交的DNA序列电化学检测以其高灵敏度、安全性、简洁性和低成本的独特优势而备受关注[1，2]。将探针DNA固定在传感器上，杂交后转化为可读电化学信号。相反，铜离子络合物相对便宜和安全。因此，检测该基因对筛选转基因植物具有重要意义。结果表明，CS-CNTs纳米复合膜能有效地固定捕获DNA，促进分子的电子转移速率。利用铜络合物对杂交和未杂交DNA的显著识别能力，可以很好地监测不同序列DNA的杂交信号。......
2023-06-22
-
金属配合物的合成与应用探讨详细阅读
配体与金属原子或离子通过配位键形成的配合物叫金属配合物。金属配合物有诸多特殊的性质，如光、电、磁、催化、生物化学特性等，在科学实验和生产实践中应用广泛。通过配位化学和金属有机化学衍生得到的金属配合物在有机合成、有机催化等领域的作用也日益凸显。在众多的金属配合物中，二茂铁是一个典型的金属有机化合物。但对氧化的敏感性限制了它在合成中的应用，二茂铁的反应通常需要在隔绝空气的条件下进行。......
2023-06-15
-
电流与温度对金属间化合物厚度变化的影响详细阅读
如图10.6所示，三个试验温度下金属间化合物的生长有几个相同的特点。由试验结果可知，180℃时金属间化合物的生长速度要大于150℃时的速度，而在120℃时的生长速度总是最小的，这表明金属间化合物的生长速度随温度升高而增大。......
2023-06-20
-
特级跑道对飞机毁伤的影响分析详细阅读
活性聚能战斗部结构及活性药型罩材料相同时，弹靶作用条件不同，尤其是炸高不同，活性聚能侵彻体的成形特性、微元速度分布特性、侵彻跑道行为、随进爆炸行为不同，对一级跑道毁伤效应差异显著。图5.12在炸高为1.0 CD的条件下活性聚能战斗部作用特级跑道过程在0.5 CD、1.0 CD和1.5 CD 3种炸高条件下，活性聚能战斗部对特级跑道毁伤效应如图5.13所示，对应毁伤效应数据列于表5.1。......
2023-06-18
-
表面质量对配合要求的影响及优化方法详细阅读
实验表明，最佳表面粗糙度Ra值大致为0.3～1.2μm。所以，对有配合要求的表面，应标注有相应的表面质量要求。影响表面粗糙度的工艺因素主要有工件材料、切削用量、刀具几何参数及切削液等。因此，为了减小加工表面粗糙度值，常在切削加工前对材料进行调质或正火处理，以获得均匀细密的晶粒组织和提高材料的硬度。......
2023-06-26
-
可吸入颗粒物及其对健康的影响详细阅读
可吸入颗粒物是指把粒径在10μm及以下的颗粒物和在2.5μm及以下的细颗粒物作为控制标准。空气污染主要来自可吸入颗粒物，即矿物燃料燃烧产生的物质。世界卫生组织指出大气污染对人类有致癌作用，并视其为普遍和主要的环境致癌物。颗粒物在吸烟产生的烟雾中约占8%，烟雾颗粒物直径在0.15～1.0μm范围内，致突变物及致癌物的大多数均在颗粒物中。......
2023-07-04
-
探究时空因素对回归分析的影响详细阅读
以多重共线性分析后确定的13个环境参数，将时空贝叶斯估计中的环境相关项变量分为3个时间相关项、9个空间相关项和1个时空相关项。表6.6三类犯罪事件的时空贝叶斯回归模型系数续表在建筑密度大的区域一般是以小型建筑、密集型建筑为主，区域内居民数量较多且素质有高有低，导致潜在罪犯的基数较大，同时，建筑密度大的区域路况一般较为复杂，犯罪成功率和逃脱率较高，因此在建筑密度越大的区域发生各类犯罪的几率越高。......
2023-06-15
相关推荐
