切线机构的调节方法与注意事项

2023-06-22 理论教育版权反馈

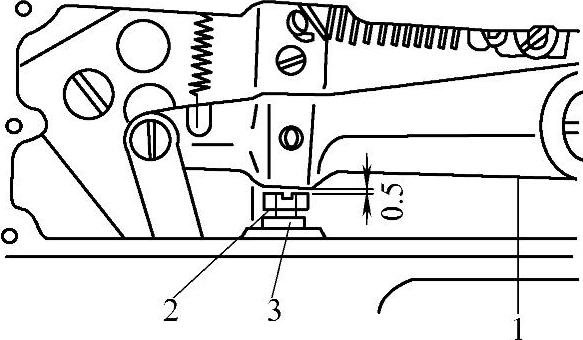

【摘要】：另外，松开螺母4时，切线连接肘节6大致呈水平状态。若压力弹簧被拆下，切线机构将无法复位，所以在拆下压力弹簧进行各项调整时，切勿起动机器。调整方法弯曲分线勾的端部来调整。调节后，用锁紧螺母3加以锁定。

1.切线机构的组成（见图11-36）

如图所示，在缝制完成后，由于扣夹提升杠杆的驱动，使切线连结板（后）前行，动刀的分线爪分开线后，由切线刀切线。

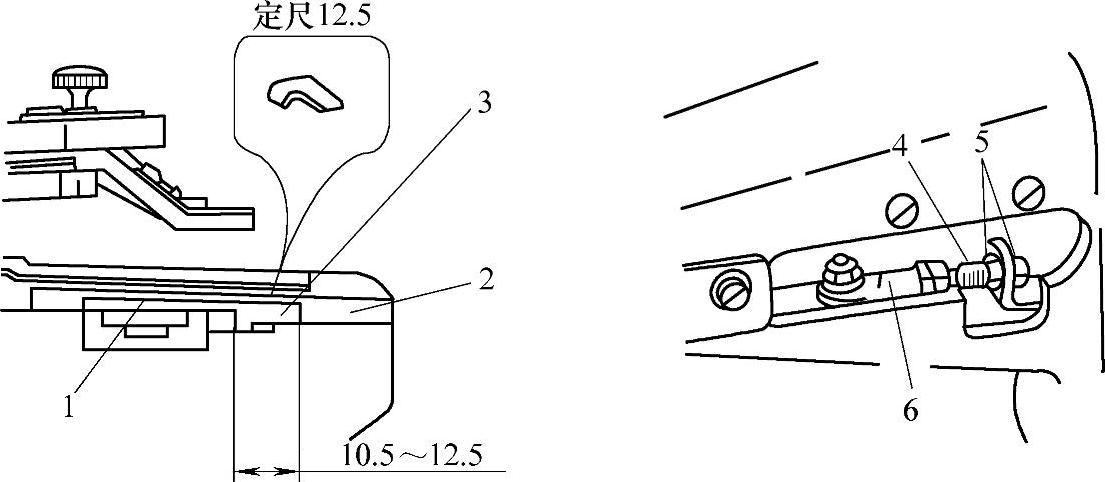

2.动刀的配合调整（见图11-37）

（1）调整标准进入止动状态，扣夹完全提起时，切线连接板（前）1与L型提升杆2沟槽端面的距离为12～13mm（MB—377为10.5～12.5mm）。调整值过窄（10mm以下）时，由于止动时动刀越程动作而使分线爪与定刀或拨线板导向座碰撞而造成分线爪折断；调整值过宽（15mm以上）时，机器在运转中，分线爪与拨线板导向座接触造成分线爪折损。

（2）调整方法放倒机头后，卸下防油板，松开螺母4两个，前后调节联接螺钉5进行调整。另外，松开螺母4时，切线连接肘节6大致呈水平状态。

调整值过大，使切线时间过晚，料内侧的线头会过长；调整值过小，使切线时间过早，会造成最后一针的刹线不良（易绽线），或因分线不良而造成同时切断两根线，或切不断线等切线不良现象。

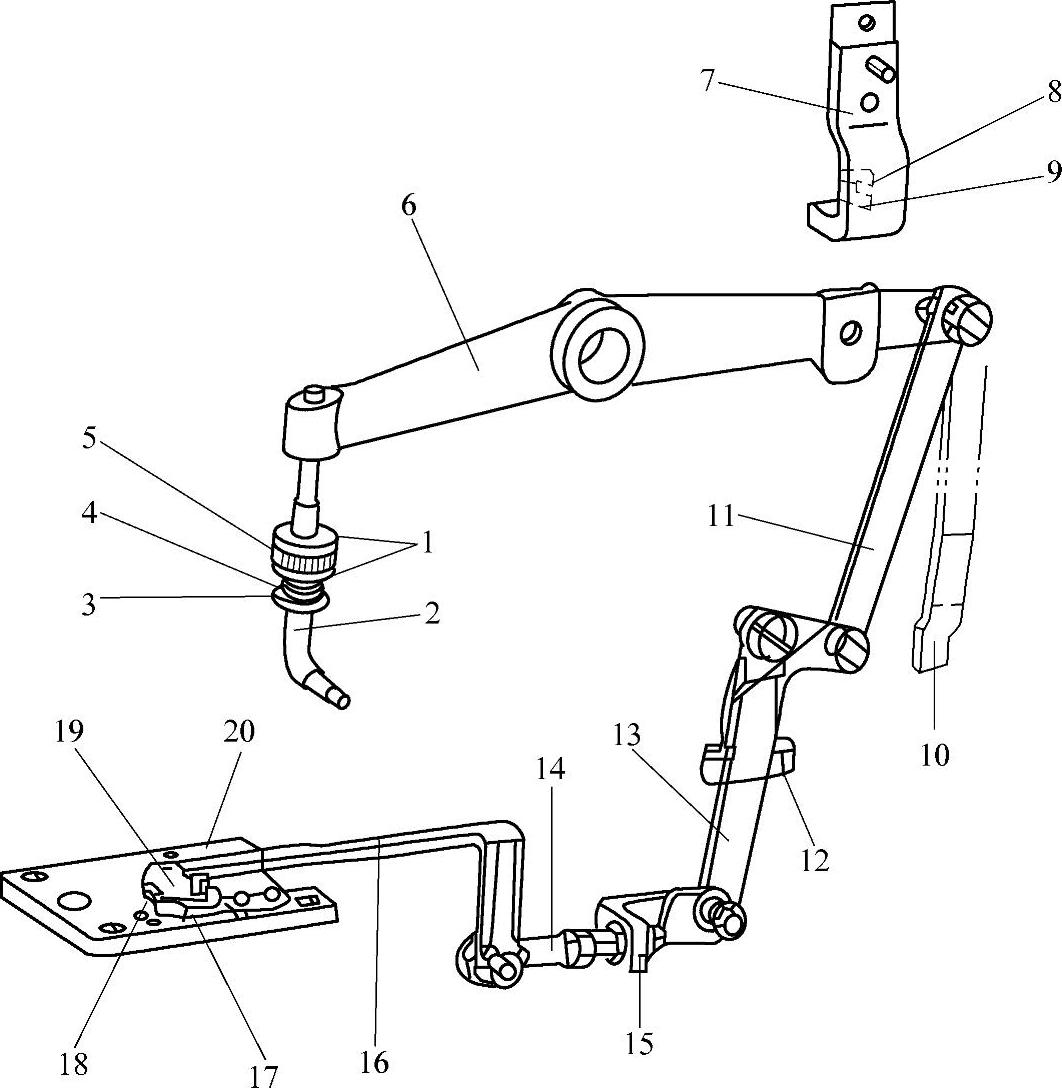

图11-36 切线机构的组成

1—止动缓冲弹簧座 2—L型提升杆 3—弹簧座 4—止动缓冲弹簧座 5—止动缓冲垫 6—扣夹提升杠杆 7—线张力调节杆导线座 8—调节螺钉 9—调节螺钉螺母 10—扣夹提升板 11—切线连杆 12—切线杆座 13—切线杆 14—切线连结肘节 15—切线连结板（后） 16—切线连结板（前） 17—定刀 18—动刀分线爪 19—动刀 20—针板
