工业平缝机的结构组成和原理解析

2023-06-22 理论教育版权反馈

【摘要】：现代工业平缝机是一种由数百甚至上千种零件所组成的、高速运行的精密机器。从完成一个线迹的过程来看，工业平缝机主要由机针、梭、挑线杆和送料牙四个主要成缝构件，按一定顺序进行工作完成的。这四个构件分别属于平缝机的刺料机构、钩线机构、挑线机构和送料机构。此外，工业平缝机还必须具备驱动系统、机架、工作台板、电动机、电器和绕线等装置。对于自动高速平缝机，还要装备自动功能执行系统和自动控制系统。

现代工业平缝机是一种由数百甚至上千种零件所组成的、高速运行的精密机器。一般在一秒钟内要完成近百个线迹，每个线迹的形成又包括三个阶段九个过程的复杂动作，每个过程平均耗时约千分之一秒。因此，机器各部分的动作必须密切配合、精确协调。

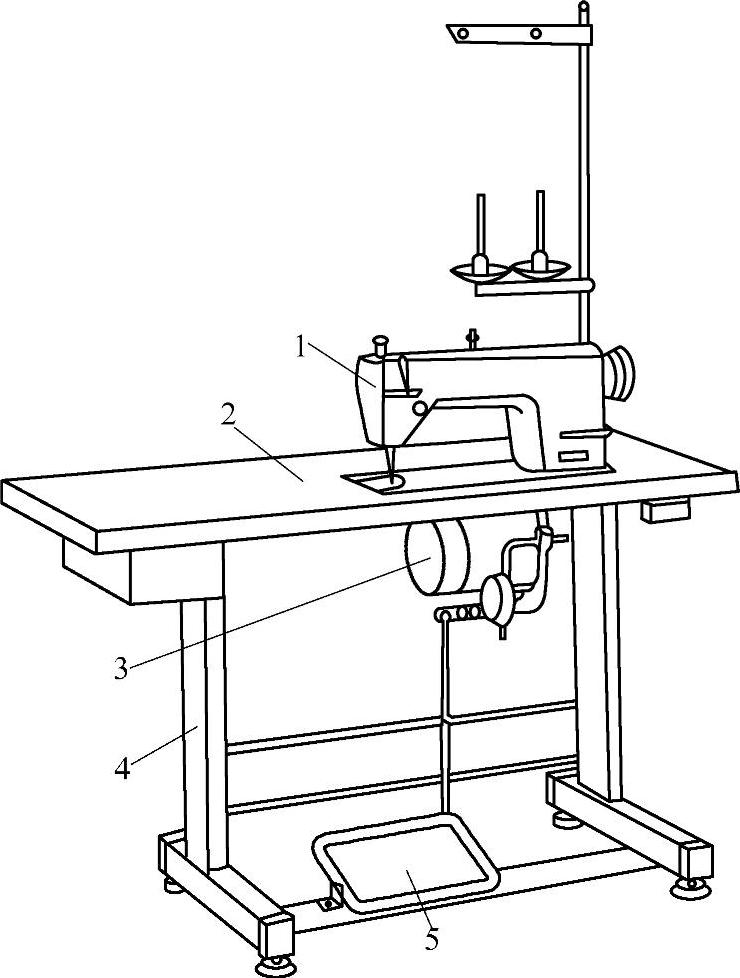

从完成一个线迹的过程来看，工业平缝机主要由机针、梭、挑线杆和送料牙四个主要成缝构件，按一定顺序进行工作完成的。这四个构件分别属于平缝机的刺料机构、钩线机构、挑线机构和送料机构。工业缝纫机外形如图6-1所示。

刺料机构：主要由针杆曲柄、针杆连杆、针杆连接柱、针杆、机针等零构件组成。

钩线机构：主要由传动系统（连杆机构、轮系或同步齿带传动）和梭机构组成。

挑线机构：主要由过线、夹线系统和挑线系统组成。

送料机构：主要由送料系统（包括倒、顺缝装置）、针迹距调节系统和压料系统等组成。

此外，工业平缝机还必须具备驱动系统、机架、工作台板、电动机、电器和绕线等装置。为了高速运行的需要，还应有自动润滑系统，以润滑、冷却高速运转的机件。对于自动高速平缝机，还要装备自动功能执行系统和自动控制系统。
