常用室内设计尺寸推荐
【摘要】：以下提供一些可供室内设计参考的常用尺寸，其中，起居室常用的活动单元尺寸，如图11-19所示。
以下提供一些可供室内设计参考的常用尺寸，其中，起居室常用的活动单元尺寸，如图11-19所示。
11.4.2.1 墙面尺寸
（1）踢脚板高：80～200mm。
（2）墙裙高：800～1500mm。
（3）挂镜线高：1600～1800mm （画中心距地面高度）。
11.4.2.2 餐厅
（1）餐桌高：750～790mm。
（2）餐椅高：450～500mm。
（3）圆桌直径：500mm （双人），800mm （三人），900mm （四人），1100mm （五人），1100～1250mm （六人），1300mm （八人），1500mm （十人），1800mm （十二人）。
（4）方餐桌尺寸：700×850mm （双人），1350×850mm （四人），2250×850mm （八人）。
（5）餐桌转盘直径：700～800mm。
（6）餐桌间距：大于500mm （其中坐椅占500mm）。
（7）主通道宽：1200～1300mm。
（8）内部工作道宽：600～900mm。
（9）酒吧台高：900～1050mm，宽500mm。
（10）酒吧凳高：600～750mm。
11.4.2.3 商场营业厅
（1）单边双人走道宽：1600mm。
（2）双边双人走道宽：2000mm。
（3）双边三人走道宽：2300mm。

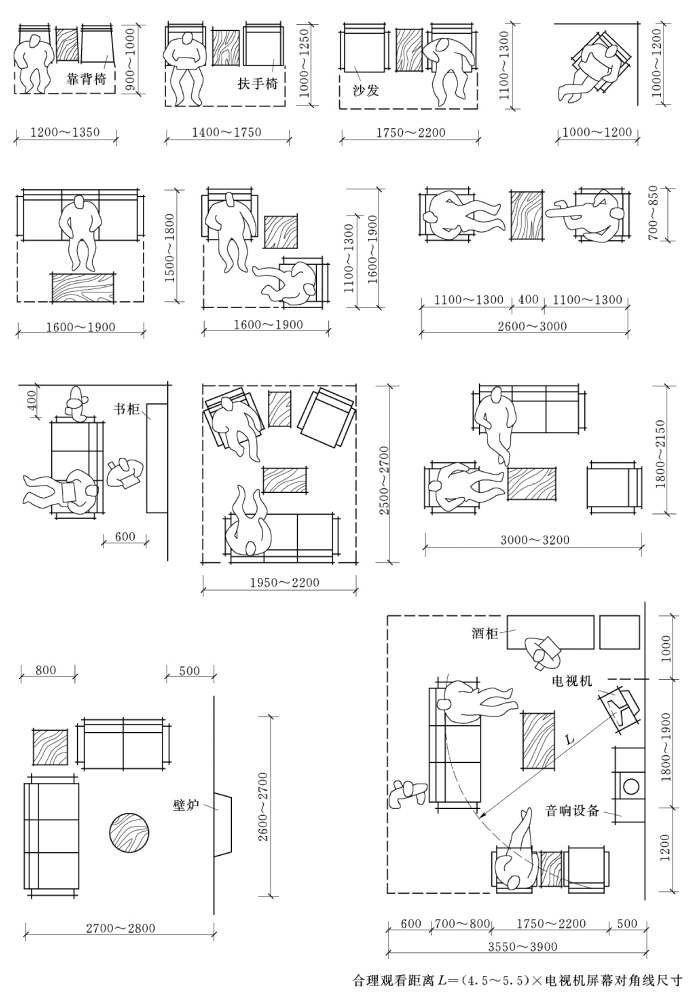

图11-19 起居的活动单元尺寸
（4）双边四人走道宽：3000mm。
（5）营业员柜台走道宽：800mm。
（6）营业员货柜台：厚600mm，高800～1000mm。
（7）单靠背立货架：厚300～500mm，高1800～2300mm。
（8）双靠背立货架：厚600～800mm，高1800～2300mm
（9）小商品橱窗：厚500～800mm，高400～1200mm。
（10）陈列地台高：400～800mm。
（11）敞开式货架：400～600mm。
（12）放射式售货架：直径2000mm。
（13）收款台：长1600mm，宽600mm。
11.4.2.4 饭店客房
（1）标准面积：25m2（大），16～18m2（中），16m2（小）。
（2）床：高400～450mm，床靠背高850～950mm。
（3）床头柜：高500～700mm，宽500～800mm。
（4）写字台：长1100～1500mm，宽450～600mm，高700～750mm。
（5）行李台：长910～1070mm，宽500mm，高400mm。
（6）衣柜：宽800～1200mm，高1600～2000mm，深500mm。
（7）沙发：宽600～800mm，高350～400mm，靠背高1000mm。
（8）衣架：高1700～1900mm。
11.4.2.5 卫生间
（1）卫生间面积：3～5m2。
（2）浴缸：长度一般有三种1220mm、1520mm、1680mm，宽720mm，高450mm。
（3）坐便：750mm×350mm。
（4）冲洗器：690mm×350mm。
（5）盥洗盆：550mm×410mm。
（6）淋浴器高：2100mm。
（7）化妆台：长1350mm，宽450mm。
11.4.2.6 会议室
（1）中心会议室客容量：会议桌边长600mm。
（2）环式高级会议室客容量：环形内线长700～1000mm。
（3）环式会议室服务通道宽：600～800mm。
11.4.2.7 交通空间
（1）楼梯间休息平台净空：等于或大于2100mm。
（2）楼梯跑道净空：等于或大于2300mm。
（3）客房走廊高：等于或大于2400mm。
（4）两侧设坐的综合式走廊宽度等于或大于2500mm。
（5）楼梯扶手高：850～1100mm。
（6）门的常用尺寸：宽850～1000mm。
11.4.2.8 灯具
（1）大吊灯最小高度：2400mm。
（2）壁灯高：1500～1800mm。
（3）壁式床头灯高：1200～1400mm。
（4）照明开关高：1000mm。
11.4.2.9 办公家具
（1）办公桌：长1200～1600mm，宽500～650mm，高700～800mm。
（2）办公椅：高400～450mm，450mm （长）×450mm （宽）。
（3）沙发：宽600～800mm，高350～400mm，靠背面1000mm。
（4）茶几：900mm×400mm×400mm （高），前置型；
900mm×900mm×400mm、700mm×700mm×400mm，中心型；
600mm×400mm×400mm，左右型。
（5）书柜：高1800mm，宽1200～1500mm，深450～500mm。
（6）书架：高1800mm，宽1000～1300mm，深350～450mm。
