剖面图、详图、节点图的绘制及内容要点
【摘要】：剖切面最好贯通平面图的全宽或全长。要避免剖切面从空间的中间起止，从而避免范围不明，给人误解。详图的画法与一般的建筑详图的要求相同。
在美化居室环境时，虽然许多构件的做法在标准图册中有所定型，但由于装修材料、工艺做法不断推陈出新，以及业主的个人爱好和设计师的创新，所以构件剖面图、节点详图在整套装修施工图中往往占有一定的分量。
11.3.4.1 剖面图的形成
剖面图就是用假想的竖直平面剖切房屋，移去靠近观察者部分，对剩余部分按正投影原理绘制正投影图。剖面图的数量与剖切位置，依房屋和室内设计的具体情况而定，以充分表达设计意图为原则。剖切位置应选在最为有效的部位，即能充分反映室内的空间、构件及装饰、装修部位，能把室内设计中最复杂、最精彩、最有代表性的部分表示出来。
在具体绘制时应注意以下问题。
（1）要正确标注剖切符号，剖切位置线和剖视方向组成。剖切线与剖视方向线都是短粗线，它们垂直相交，剖切线不应与建筑轮廓线相接触。
（2）剖切面最好贯通平面图的全宽或全长。如果有困难或没必要，也要贯通某个空间的全宽或全长，并保证剖面图的两侧均有被剖的墙体。要避免剖切面从空间的中间起止，从而避免范围不明，给人误解。
（3）剖切面不要从柱子和墙体中间穿过。
（4）剖切面转折时，应在转折处画转折线，并最多转折一次。按此剖切位置画出来的剖切图，不要在剖切面转折处出现分界线。因为剖切面是假想的，而不是实际存在的。
（5）当垂直界面中的某一部分不与剖切面平行时，即垂直界面为转折面或曲面时，按正投影原理画图，不与剖切面平行的部分，必然不能真实地反映界面的大小，这种情况可绘制展开投影图。但必须在图名后面加注“展开”二字。
11.3.4.2 详图和大样图的形成
详图和大样图的形成都是因为在同比例的图纸中，有些局部节点或者局部设计不能够在较大比例的图纸中表现清楚，或者是详细尺寸不能够表示出来，而局部取出绘制在另外比例较小（如1∶20、1∶10、1∶5）的图纸中，来充分显示图样的清晰性和结构尺度。详图的画法与一般的建筑详图的要求相同。表现形式如图11-16～图11-18所示。
图11-16 门的大样、剖面、节点图
图11-17 柜台的大样、节点图

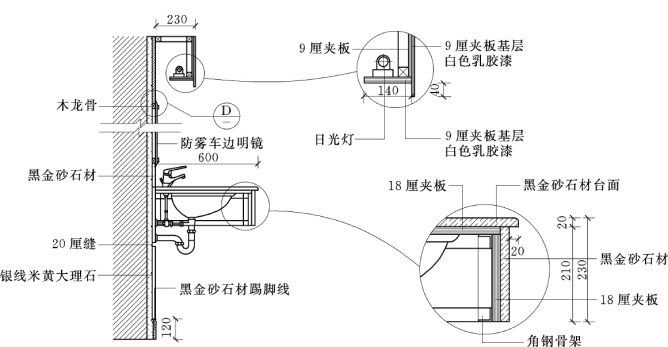

图11-18 洗脸台大样、节点图
