室内平面图的内容与画法介绍
【摘要】：作室内平面布置设计时，必须注意到有关“行为单元”所占有空间范围的大小。室内平面图主要表示室内空间的要素，如分隔空间的功能布局；家具陈设等，表达以房间内部为主。
无论是建筑设计还是室内设计，通常都是从建筑平面设计或平面布置的分析入手。建筑平面及其布置则是最能反映建筑功能方面问题的场所。
作平面布置分析和绘制平面布置图时，一般在已有建筑平面图的基础上进行。如果没有现成的建筑平面图，就必须对现场进行测绘，弄清楚该现场的主要使用面积、辅助使用面积和交通联系部分的面积等平面空间。即要在弄清楚该建筑物在水平方向上各个部分的组合关系之后，才能进一步绘制其室内平面布置图。
室内平面布置图（及其他装修施工图）的画法，目前在我国尚未制定出专门的统一标准，因此不同地区不同设计公司对这类图样的画法往往有所不同。不过其图示方法仍然都是采用直接正投影法，且绝大多数都是套用现行的建筑制图国家标准。
在日常生活中人们的每个“行为”都要占有一定的空间。我们把完成每个行为时“人体动作”、“家具大小”、“附加空间”三者所占有的空间范围称为 “行为单元”。作室内平面布置设计时，必须注意到有关“行为单元”所占有空间范围的大小。如果达不到这个范围大小就会使人觉得空间狭窄和环境不舒适。下面对平面图进行详细的介绍。
11.3.1.1 平面图的概念
室内设计工程图中的平面图与建筑工程图中的平面图的形成方法完全相同，实际上也是一种水平剖面图。就是用一个假想的水平剖切面，在窗台上方把房间切开，移去上面部分，由上向下看，对剩余部分画正投影图。室内平面图主要表示室内空间的要素，如分隔空间的功能布局；家具陈设等，表达以房间内部为主。因此在多数情况下，均不表示室外的东西，如台阶、散水、明沟与雨篷等。
11.3.1.2 平面图的主要内容与画法
室内平面布置图的主要内容，是从建筑功能分区和装饰艺术创新且富于个性的角度出发，提出对室内空间的合理利用，明确各组成部分内的铺装、陈设、家具、灯饰、绿化和设备等的摆放位置和要求。
（1）平面图应包括：①表示房间开间、进深以及主要家具、设备的尺寸；②房间的分隔与组合，墙、柱的断面与尺寸，门、窗、景门、景窗的位置、尺寸与门的开启方式；③楼梯、电梯、自动扶梯、室内台阶的位置与形式；④家具、陈设、卫生洁具及所有固定的设备；⑤水池、喷泉、假山、绿化等景物；⑥地坪的变化及地面的划分与做法，不同地坪的标高；⑦表示剖面位置及剖视方向的剖面符号及编号，或立面指向符号；⑧详图索引符号；⑨各个房间的名称；⑩图名与比例等。
室内平面布置图中用以表示各种陈设品和设备的图例目前也没有统一的规定，绘图时可根据各种陈设品和设备的外观形象及尺寸大小，用细实线按比例大致画出它们的投影轮廓即可。其中，对于形象比较逼真的图例可不必加注说明；对形象特征不明显的图例最好用引出线标注出它们所表示对象的名称。
（2）平面图主要部分的画法。

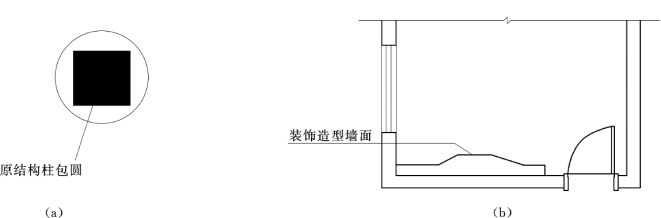

1）墙与柱。在平面图中，墙与柱应用粗实线绘制，因为它们都是用假定的水平剖切面剖到的部位；承重墙、柱涂黑。当墙、柱装修层的外轮廓与原结构断面不同时，如直墙被装修成折线墙，方柱被包成圆柱等，一定要在原墙、柱的外面用细实线画出装修层的外轮廓，如图11-9 （a）所示。
2）门与窗。平面图上，要按设计位置、尺寸和规定的图例画出门、窗，包括高窗和门洞。一般情况可以不注门窗号。门窗线可用细实线绘制，如图11-9 （b）所示。
图11-9 柱、门与窗的表示
3）家具与陈设。家具包括桌、椅、床、柜、沙发和家用电器，如电视机、冰箱、饮水机、立式空调等。陈设是指盆花，鱼缸、装饰品等。
4）壁画与浮雕。平面图上，可以不画挂画、挂毯等壁饰，但要表示出壁画、大型浮雕等的位置和长度。一般用细实线画出外轮廓，再用引出线标注它们的名称，如图11 10所示。
图11-10 装饰壁画表示
5）地面。楼地面装饰图的主要内容是根据建筑功能和平面布置设计提出的需要，明确地表示出楼地面各个部位所铺的材料及铺装后所达到的要求。对于由块材铺装的地面，应用细实线画出块材的分格线，以表示施工时的铺装方向（非整块时应安排在周边或较隐蔽的地方）。对于拼花造型的地面 （如花岗石拼花、木地板拼花）应表示出造型图案的式样，标注出它们的尺寸、大小及材料、色彩的名称等。

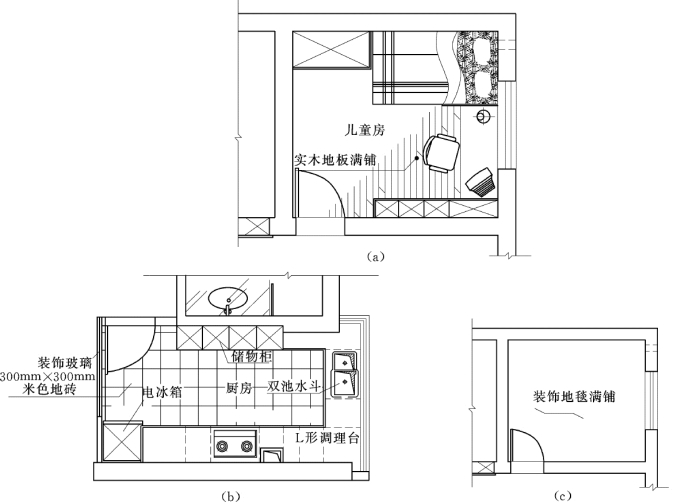

当地面材料和造型比较复杂时，要单独表示或画大样图；当地面做法比较简单时，可将其形式、材料和做法直接绘制和标注在平面上，有以下几种不同的表现方法：①示意性画法，如在房间平面图中选一块家具不多的地方画出地面分格线，示意性表示所用材质，其大小不一定与实际铺设相一致，具体可另出地面材料图或施工时排列，如图11-11 （a）所示；②实际放样画法，如在平面图中画出地面分格线，并标注尺寸、材料和颜色，分格的大小与实际分格的大小相同，如图11 11 （b）所示；③直接通过引出线标注地面做法，如图11-11 （c）所示。
图11-11 地面材料表示
