引出线的角度应一致，以确保图面整齐清晰
【摘要】：为使图面整齐清楚，用斜线或折线作引出线时，其斜线或斜线部分与水平方向形成的角度最好一致，如均为45°或均为60°等，如图11-3所示。图11-6多层构造引出线
引出线是用来标注文字和数字说明的。这些文字和数字，用以说明引出线所指部位的名称、尺寸、材料和做法等。
引出线有三种：局部引出线、共同引出线和多层构造引出线。
11.2.4.1 局部引出线
局部引出线指某个局部附加的文字和数字，只用来说明这个局部的名称、尺寸、材料及做法。局部引出线用细实线绘制。为使图面整齐清楚，用斜线或折线作引出线时，其斜线或斜线部分与水平方向形成的角度最好一致，如均为45°或均为60°等，如图11-3所示。
图11-3 局部引出线标注形式
在有些室内设计工程图中，常常见到波浪形引出线。这种引出线画起来方便，但数量过多时，会使图面显得杂乱，因此，最好只用于方案图，而不用于工程图。
11.2.4.2 共同引出线
共同引出线用来指引名称、尺寸、材料或做法相同的部位，如图11-4所示。因为如果一个一个地引出，不仅工作量大，还会影响图面的清晰性。
图11-4 共同引出线

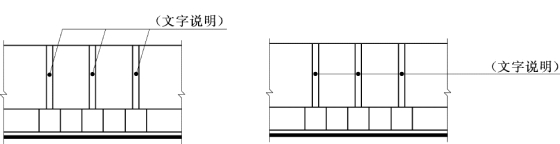

当图样上有多个名称、尺寸、材料和做法相同的部分时，可将这些部分用一条引出线 “串联”起来，统一附加说明。为使被指引的部分确切无误，可在被指示的部位画一个小圆点，如图11-5所示。
图11-5 串联式引出线
11.2.4.3 多层构造引出线

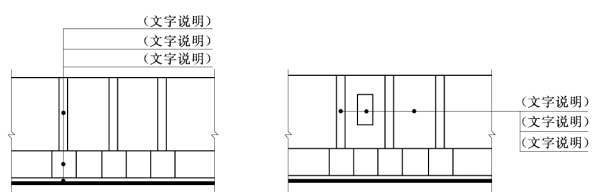

多层构造引出线用于指引多层构造物，如由若干构造层次形成的墙面、地面、池底及池壁等。当构造层次为水平方向时，文字与数字说明的顺序应由上至下地标注，即与构造层次的顺序相一致；当构造层次为垂直方向时，文字与数字说明的顺序也应由上至下地标注，其顺序应与构造层次由左至右的顺序相一致，如图11-6所示。
图11-6 多层构造引出线
