楼梯是房屋建筑中又一个重要组成部分，其构造形式、用料、做法多种多样。在一般住宅楼的设计中，多采用现浇或预制的钢筋混凝土楼梯。楼梯由楼梯段、休息平台（包括平台板和梁）和栏杆（或栏板）等组成。

楼梯详图一般包括平面图、剖面图及踏步、栏杆详图等，绘制时尽可能把它们画在同一张图纸内。

10.8.3.1　楼梯平面图

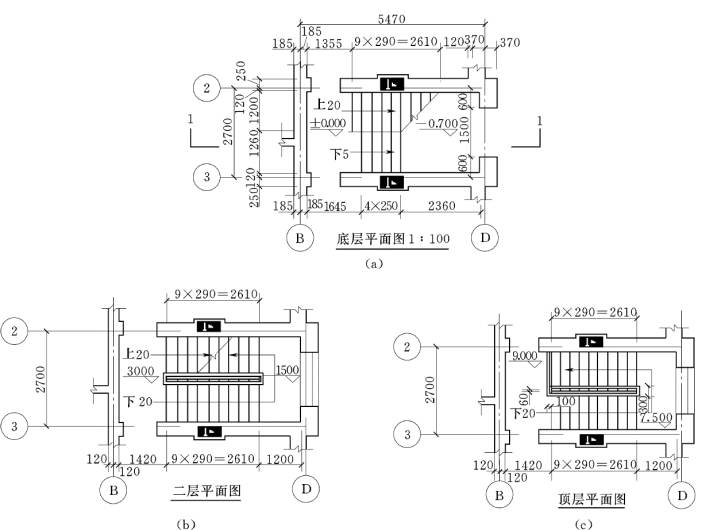

楼梯平面图的剖切位置一般通过该层楼梯间窗台的上方。通常一幢房屋的楼梯平面图只需要画出其首层、中间层、顶层三个平面即可，如图10-15所示。

pagenumber_ebook=163,pagenumber_book=151

图10-15　楼层平面图

（1）底层平面图。当水平剖切平面沿底层窗台以上及单元入口门洞的某一位置切开时，便可以得到底层平面图。图10-15 （a）在底层平面图中，还应注出楼梯剖面图的剖切位置和投影方向。

（2）二层平面图。当水平剖切平面沿二层窗台以上及梯间窗洞口的某一位置切开时，便可得到如图10-15 （b）所示的二层平面图。

（3）顶层平面图。当水平剖切沿顶层门窗洞口的某一位置切开时，便可得到如图10 15 （c）所示的顶层平面图。

从以上3图中可以看出这三个平面图画法的相同之处和不同之处。

（1）相同之处。

1）当楼梯梯段被剖切面截断时，按规定在平面图中以一条与梯级踢面大约倾斜30°的折断线表示梯段被截断。

2）在梯段处画出一个长箭头，并注明“上”或 “下”。

3）都要标明该楼梯间的轴线、尺寸、楼地面的标高及各细部的尺寸。

（2）不同之处。

1）首层平面图的楼梯梯级只有“上”，折断线的另一侧是楼梯底的空间。

2）中间层（例如第二层）平面图既表现了从第二层楼面往上走到第三层的梯段，也表示了从第二层楼面往下走到首层的梯段。即中间层楼梯的梯级既有 “上”也有 “下”，折断线的两侧表现的都是梯级。

3）顶层平面图表现的只有往下走的梯段，这些梯段没有被剖切平面截断，在梯段处没有折断线。此外，在楼梯口的另一侧要画出护栏的投影。

10.8.3.2　楼梯剖面图

假想用剖切平面通过各层楼梯的一个梯段将楼梯竖直剖开，向未剖到的另一梯段的方向进行投射，所得即为楼梯剖面图。楼梯剖面图应能完整、清晰地表达各梯段、平台和栏杆（或栏板）等的构造及它们之间的关联。

楼梯剖面图的剖切位置线通常标注在首层楼梯平面图中。

如图10-16所示为1—1楼梯剖面图。它的剖切位置和投影方向已表示在图10-15 （a）的底层平面图之中。该剖面图实际是建筑剖面图的局部放大图。它主要表明各梯段、休息平台的形式和构造。由图可以看出，这是一个现浇钢筋混凝土板式楼梯，每层有两个梯段。

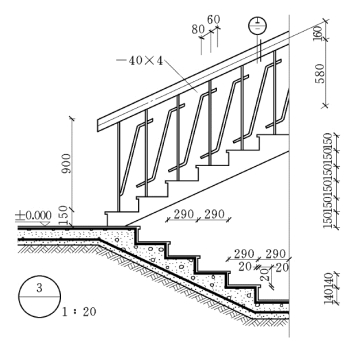

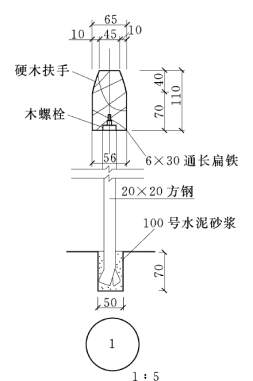

在楼梯平面图中，每梯段踏步面的个数均比楼梯剖面图中对应的踏步个数少一个，这是因为平面图中梯段的最上面一个踏步面与楼面平齐。在楼梯剖面图中则应注明各层楼地面和各个平台面的建筑标高，以及各梯段各栏杆的高度尺寸。标注梯段的高度尺寸时通常写成“步级数×踢面高度=总高度”的形式。同时要注意，同一楼层间两个梯段总高度之和，应等于该层的层高。对梯段的长度则用“踏面数×踏面宽度=总长度”的形式标注。同一梯段的“步级数”与 “踏面数”是不相等的，后者是将前者减去“1”。
