【摘要】：图10-11索引符号索引出的详图，如与被引的图样同在一张图纸上，应在索引符号的上半圆内用阿拉伯数字注明该详图的编号，在下半圆内画一段水平细实线。

10.8.1.1　比例

绘制详图的常用比例是1∶5，1∶10，1∶20，1∶25，1∶50，必要时可用比例是1∶3，1∶15，1∶30等。

10.8.1.2　索引符号与详图符号

为便于查阅图样中某一部位的详图，规定采用索引符号和详图符号，以注明画出详图的位置、详图的编号和详图所在的图纸编号。

1.索引符号

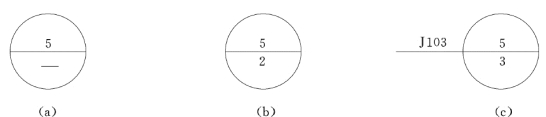

索引符号、圆及直径均用细实线绘制，如图10-11所示，圆的直径应为10mm，索引符号应按下列规定编写。

pagenumber_ebook=160,pagenumber_book=148

图10-11　索引符号

（1）索引出的详图，如与被引的图样同在一张图纸上，应在索引符号的上半圆内用阿拉伯数字注明该详图的编号，在下半圆内画一段水平细实线。如图10-11 （a）所示，索引符号表示第5号详图在本页图纸内。

（2）索引出的详图，如被索引的图样不在同一张图纸内，应在索引符号的下半圆内用数字注明该详图所在图纸的图纸号。如图10-11 （b）所示，索引符号表示第5号详图位于编号为2的图纸上。

（3）索引出的详图，如采用标准图，应在索引符号水平直径的延长线上，加注该标准图册的编号，如图10-11 （c）所示，索引符号表示编号为3的图纸上面的第5号详图取自标准图集J103。

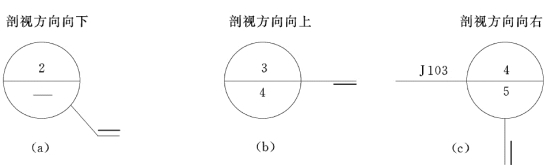

（4）当索引符号用于索引剖面详图时，索引剖面详图时的索引符号，如图10-12所示。

pagenumber_ebook=161,pagenumber_book=149

图10-12　索引符号用于索引剖面详图

2.详图符号

详图符号如图10-13所示，圆用粗实线绘制，圆的直径应为14mm，详图符号应按下列规定编写。

（1）详图与索引的图样同在一张图纸内时，要在详图符号的圆内用阿拉伯数字注明详图的编号，如图10-13（a）所示。

pagenumber_ebook=161,pagenumber_book=149

图10-13　详图符号

（2）详图与索引的图样不在同一张图纸内时，在上半圆内注明编号，在下半圆内注明被索引在图纸的编号。如图10-13 （b）所示的是第5号详图，被索引在3号图纸上。
